سدادة سلاسل النوع الدوار لسلاسل مرساة 70132 ملم JIS F2031 سلاسل مرساة حمل السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس F2031-1998 | يكتب: | نوع الدقرة الدوارة |
|---|---|---|---|
| حجم السلسلة: | 70-132 ملم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، صب الفولاذ، الحديد الزهر العقدي، تزوير الفولاذ، |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، وتتوفر معالجة سطحية مخصصة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| آحرون: | يمكن تخصيصها حسب طلب حوض بناء السفن | الوزن 401 إلى 2900 كجم؛: | 932 إلى 4840 كجم |
| الحجم الاسمي:: | 73 - 132 | ||
| إبراز: | JIS F2031 سدادة كابل السلسلة,أجهزة رصيف السفن سلاسل الكابلات,سدادة الكابلات السلسلة من نوع القضبان |
||
منتوج وصف

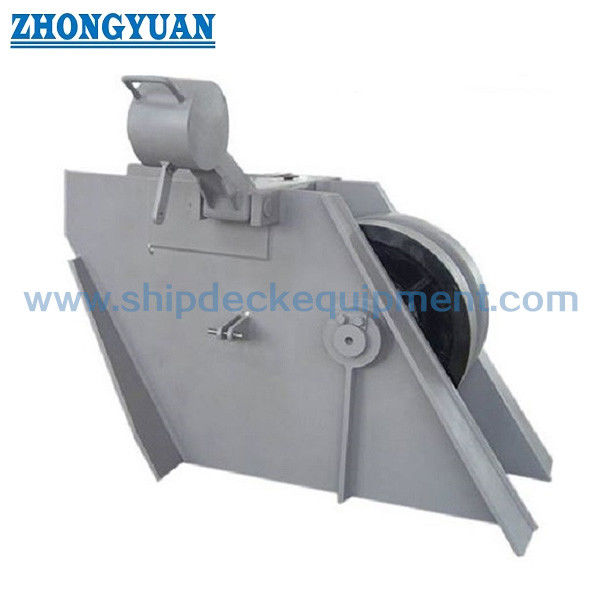

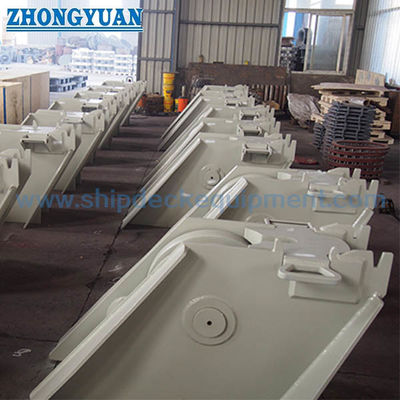

مانع سلسلة من نوع الأسطوانة لـ سلسلة مرساة 70-132 مم | JIS F2031 مثبت حمولة سلسلة المرساة للسفينة
نظرة عامة على المنتج
مانع السلسلة من نوع الأسطوانة هو مكون أمان حاسم في أنظمة الإرساء، ويستخدم لتثبيت سلسلة المرساة ونقل الحمل من الونش إلى هيكل السفينة.
مصمم وفقًا لمعيار JIS F2031-1998، ويتميز بآلية أسطوانة وكلب لقفلة سلسلة موثوقة تحت الحمل.
يأخذ التصميم في الاعتبار زاوية توجيه السلسلة من أنبوب المرساة إلى الونش، مما يضمن تشابكًا سلسًا وتقليل حمل الصدمات.
مواصفات سريعة
- حجم السلسلة: 70-132 مم → يحدد توافق سلسلة المرساة
- المعيار: JIS F2031-1998 → الامتثال لتصميم السفن
- الوظيفة: تثبيت الحمل → ينقل الحمل من الونش
- اللوحة الجانبية: مقواة → تحسن القوة الهيكلية
- الكلب: فولاذ مطروق → صلابة عالية ومقاومة للتآكل
- المحمل: جلبة نحاسية → تحسن المتانة
- محور الأسطوانة: مزلق → يقلل التآكل
- التشغيل: ثقل موازن / أسطوانة هيدروليكية → تمكن من فتح وإغلاق الكلب الثقيل
- المادة: فولاذ عالي القوة → أداء شديد التحمل
- اختياري: خطاف سلسلة → وظيفة تثبيت إضافية
المعلمات الفنية الرئيسية
| رقم. | قطر سلسلة المرساة المطبقة | الإطار الجانبي للجسم | ||||||||||||||
| ب | ب1 | ب2 | ب3 | ب4 | ب5 | ب6 | ل | د3 | د4 | ح1 | ح2 | ح3 | ر1 | ت2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| رقم. | أسطوانة | محور الكلب | محور الأسطوانة | جلبة | غسالة | رجل اللحام | مرجع | |||
| د | د | ل6 | د2 | ل7 | ت3 | د1 | ت4 | ف | الكتلة المحسوبة (كجم) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
دليل الاختيار
الخطوة 1 - اختر حجم السلسلة → 70-132 مم بناءً على سلسلة المرساة
الخطوة 2 - تأكيد متطلبات الحمل → يجب أن تتطابق مع حمل المرساة
الخطوة 3 - تأكيد زاوية السلسلة (داخل/خارج) → ضمان المحاذاة مع أنبوب المرساة والونش
الخطوة 4 - تأكيد الارتفاع والطول → ملاءمة تخطيط السطح ومساحة التركيب
الخطوة 5 - أسطوانة هيدروليكية اختيارية → للتشغيل شديد التحمل والسلامة
الخطوة 6 - خطاف سلسلة اختياري → متطلب تثبيت إضافي
الهيكل والمكونات
إطار جانبي مقوى | أسطوانة | كلب مطروق | محور مزلق | جلبة محمل نحاسية | ثقل موازن | أسطوانة هيدروليكية (اختياري)
سمات مخصصة
- حجم السلسلة: 70-132 مم → التوافق
- وظيفة الحمل: تثبيت المرساة → السلامة
- اللوحة الجانبية: مقواة → القوة
- الكلب: مطروق → مقاومة التآكل
- المحمل: جلبة نحاسية → المتانة
- التشغيل: ثقل موازن / هيدروليكي → سهولة المناولة
- المادة: فولاذ عالي القوة → شديد التحمل
- اختياري: خطاف سلسلة → قفل إضافي
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
قدم حجم السلسلة، وزاوية توجيه السلسلة، وأبعاد السطح، ومتطلبات الحمل، وطريقة التشغيل المفضلة (يدوي أو هيدروليكي).
كيف يعمل
تمر سلسلة المرساة فوق الأسطوانة ويتم قفلها بواسطة الكلب. يساعد الثقل الموازن أو الأسطوانة الهيدروليكية في الفتح والإغلاق، مما يضمن تشغيلًا آمنًا وفعالًا.
التطبيقات
نظام إرساء السفن | تثبيت سلسلة شديدة التحمل
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة؛ هيكل مقوى، كلب مطروق، تشغيل بمساعدة هيدروليكية، محاذاة سلسلة محسنة.
الرسومات والصور
رسم تخطيطي عام | تخطيط التركيب | صور المنتج
الطلب
الحد الأدنى للطلب: 1 | التسليم: 60-120 يومًا | التخصيص متاح
الأسئلة الشائعة
س1: كيف يتم تشغيل الكلب الثقيل؟
ج: يمكن تشغيله بواسطة ثقل موازن أو أسطوانة هيدروليكية لمناولة أكثر أمانًا وسهولة.
س2: لماذا نستخدم كلبًا مطروقًا؟
ج: يوفر صلابة أعلى، ومقاومة للتآكل، وعمر خدمة أطول.
س3: ما هي المعلمات المطلوبة للاختيار؟
ج: حجم السلسلة، وزاوية توجيه السلسلة، ومساحة السطح، ومتطلبات الحمل هي عوامل رئيسية.
س4: لماذا يلزم وجود مانع سلسلة في نظام الإرساء؟
ج: ينقل حمل المرساة من الونش إلى هيكل السفينة، مما يحمي الونش من الحمل الثقيل المستمر.
س5: ما الذي يجعل هذا المانع مناسبًا للتشغيل شديد التحمل؟
ج: تضمن الألواح الجانبية المقواة، والكلب المطروق، ومحامل الجلبة النحاسية قوة عالية، ومقاومة للتآكل، وعمر خدمة طويل.
