رفرف مطاطي خلية فائقة للموانئ والمحطات البحرية

رفرف مطاطي خلوي فائق للموانئ والمحطات البحرية

نظرة عامة على المنتج

الرفرف المطاطي الخلوي الفائق للموانئ والمحطات البحرية هو رفرف ضغط محوري ثابت بجسم مطاطي أسطواني مجوف وحواف تثبيت متكاملة. تغطي السلسلة المقدمة ارتفاعات اسمية من 400 إلى 3000 ملم، مع أداء مصنف حسب الكتالوج عند انحراف محوري بنسبة 52.5%. توفر الهندسة قاعدة تثبيت واسعة لنقل الأحمال إلى هيكل الرصيف وهي مناسبة تمامًا للأنظمة التي تستخدم لوحة أمامية فولاذية.

يمكن لنظام رفرف خلوي كامل أن يجمع بين وحدة مطاطية واحدة أو أكثر مع لوحة أمامية فولاذية مغلقة الصندوق مصنعة، ووسادات مواجهة من UHMW-PE مثبتة بمسامير، ومثبتات، وسلاسل دعم/تقييد مطلية بالغلفنة بالغمس الساخن. يتم اختيار درجة الرفرف النهائية، ومساحة اللوحة، وترتيب السلسلة من طاقة الرسو، وقوة رد الفعل المسموح بها، وحدود ضغط هيكل السفينة، وخلوص التركيب، وظروف التشغيل الخاصة بالمشروع.

مواصفات سريعة

• نوع المنتج: رفرف بحري مطاطي من النوع الخلوي الثابت
• نطاق الارتفاع الاسمي المقدم: 400-3000 ملم
• الانحراف المحوري المصنف حسب الكتالوج: 52.5%
• الضغط المرجعي لمنحنى الأداء: يصل إلى 55%
• مجموعات الأداء المنشورة: علوي-عالي | عالي | قياسي | منخفض
• ترتيب النظام النموذجي: وحدة مطاطية | لوحة أمامية فولاذية مغلقة الصندوق | وسادات مواجهة من UHMW-PE | مثبتات | سلاسل مطلية بالغلفنة بالغمس الساخن
• تطبيقات نموذجية: محطات الحاويات، البضائع السائبة، النفط والغاز، البضائع العامة، العبارات/RoRo، ومحطات الرحلات البحرية

التحكم في المواد المطاطية: قوة الشد ≥16 ميجا باسكال، الاستطالة عند الكسر ≥400%، الصلابة ≤78 شور أ، ومجموعة الضغط ≤30%، مع اختبارات إضافية لخصائص المطاط مختارة لتناسب مواصفات المشروع.

هيكل وتكوين نظام الرفرف

عنصر مطاطي خلوي | لوحة أمامية فولاذية مغلقة الصندوق مصنعة | وسادات مواجهة من UHMW-PE مثبتة ميكانيكيًا بمسامير | مثبتات/أجزاء مدفونة | سلاسل وزن، شد و/أو قص حسب ما يتطلبه تصميم النظام.

يتم تحديد اللوحة الأمامية من فولاذ Q355B وفقًا لـ GB/T 1591-2018 أو ما يعادله المعتمد ما لم يُطلب درجة فولاذ مختلفة للمشروع. يخضع بناء الصندوق المغلق لفحص الضيق/التسرب لتقليل خطر دخول الماء. يتم تحضير الأسطح الفولاذية الخارجية إلى Sa 2½ وحمايتها بنظام طلاء بحري محدد للمشروع متوافق مع ISO 12944؛ يتم استخدام الغلفنة بالغمس الساخن لتجميعات السلاسل عند تحديدها. وسادات المواجهة مصنوعة من UHMW-PE أسود بكر، مثبت ضد الأشعة فوق البنفسجية، بسماكة نموذجية تتراوح بين 50-80 ملم، مع تحديد السماكة النهائية بناءً على ضغط التلامس، وتفاوت التآكل، وظروف الخدمة.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1 - تحديد متطلبات الرسو: قدم نوع السفينة ونطاق حجمها، وترتيب الرصيف، وطاقة الرسو التصميمية، وقوة الرفرف المسموح بها، وحد ضغط الهيكل.

الخطوة 2 - اختيار الارتفاع ومجموعة الأداء: طابق نطاق الطاقة/رد الفعل المطلوب في حالة التشغيل المحددة؛ لا تختر بناءً على الارتفاع الاسمي للرفرف وحده.

الخطوة 3 - تحديد النظام الأمامي: تأكيد أبعاد اللوحة، مساحة/سماكة مواجهة UHMW-PE، خلوص التركيب المتاح، واجهة المثبت، وسلاسل الوزن/الشد/القص المطلوبة.

الخطوة 4 - تأكيد شروط المشروع والتحقق: اذكر نطاق درجة الحرارة، وافتراضات زاوية/سرعة الرسو، وأساس التصميم/الاختبار المطبق، ومتطلبات التوثيق، وأي شهادة من طرف ثالث.

المزايا الهندسية الرئيسية

• يوفر الضغط المحوري المصنف حسب الكتالوج بنسبة 52.5% نطاقًا عمليًا لاختيار الطاقة/رد الفعل لأنظمة الرفارف الثابتة للرصيف.
• توزع قاعدة التثبيت الدائرية أحمال الرفرف على مساحة دعم واسعة وتتكامل بكفاءة مع الألواح الأمامية الكبيرة.
• هندسة الخلية مستقرة تحت مكونات القص العادية؛ يمكن إضافة سلاسل النظام حيث تتطلبها أوزان الألواح أو الأحمال الشدية أو تقييد القص.
• يدعم سلسلة الأبعاد H400-H3000 مجموعة واسعة من تخطيطات الأرصفة دون إنشاء صفحات رقيقة منفصلة للأحجام الفردية.

التركيب وواجهة النظام

يتم تركيب الخلية المطاطية بين هيكل الرصيف واللوحة الأمامية. يجب توفير خلوص شعاعي وحافة كافيين لتوسع الجسم المطاطي وانحرافه دون عوائق. بالنسبة لترتيبات الوحدات المتعددة، يجب أن يمنع التباعد أيضًا الرفارف المجاورة أو هيكل اللوحة من التداخل طوال دورة الضغط.

بالنسبة للأرصفة الخرسانية المسلحة الجديدة، يمكن تركيب مثبتات مسبقة الصب باستخدام قالب ضبط. بالنسبة للهياكل القائمة، يمكن استخدام مثبتات ما بعد التركيب المناسبة فقط بعد التحقق الهيكلي. يتم تحديد التضمين النهائي، والتعزيز، ومسافات الحافة، وهندسة اللوحة، وأقواس السلسلة، وأطوال السلاسل بواسطة مخطط GA المعتمد للمشروع وتخطيط المثبت.

الفحص والتوثيق

يشمل التحقق الأساسي من الجودة الفحص البصري والأبعادي، واختبارات الخصائص الفيزيائية للمطاط، والتحقق من الضغط الكامل لقوة رد الفعل وامتصاص الطاقة في حالة الاختبار المتفق عليها. حيث يتم توفير اللوحة الأمامية الفولاذية، يمكن أن تشمل سجلات التصنيع فحص اللحام/الاختبارات غير المدمرة حسب المواصفات، واختبار ضيق الصندوق المغلق أو اختبار تسرب الهواء، وفحص الطلاء، وسجلات سمك الفيلم الجاف. يتم التحقق من تجميعات السلاسل المطلية بالغلفنة ومواد مواجهة UHMW-PE مقابل مواصفات المشروع.

تعتبر إرشادات PIANC للرفارف لعام 2024 (MarCom WG211) هي الإرشادات الدولية الحالية لتصميم أنظمة الرفارف وتصنيعها واختبارها. يجب ربط أي بيان بالامتثال للمشروع، أو موافقة النوع، أو شهادة المنتج، أو الاختبارات المشهودة بنطاق العقد الفعلي والسجلات الداعمة.

التطبيقات

محطات الحاويات والبضائع السائبة | محطات النفط والغاز | أرصفة البضائع العامة | محطات العبارات والعبارات الدوارة | محطات الرحلات البحرية | مشاريع الأرصفة البحرية والمتعددة المستخدمين حيث يكون نظام الرفرف الخلوي الثابت مناسبًا.

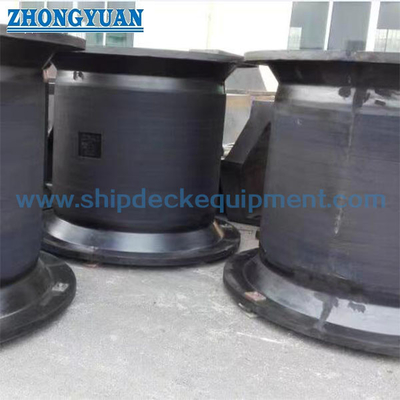

الرسومات والصور

أسئلة متكررة

كيف يتم اختيار الرفرف المطاطي الخلوي الفائق الصحيح؟ - اختر من طاقة الرسو المطلوبة ورد الفعل المسموح به، ثم تحقق من ضغط الهيكل، والارتفاع، وحجم اللوحة، والخلوص، وشروط اختبار المشروع.

هل يمكن توفير الرفرف الخلوي مع لوحة أمامية ومواجهة UHMW-PE؟ - نعم. يمكن دمجه مع لوحة فولاذية مغلقة الصندوق، ومواجهة UHMW-PE مثبتة بمسامير، ومثبتات، وسلاسل مصممة للمشروع.

ما الذي يتم التحقق منه قبل التوريد؟ - يمكن أن تغطي خطة اختبار التفتيش المتفق عليها الأبعاد، وخصائص المطاط، وأداء رد الفعل/الطاقة، وتصنيع/ضيق اللوحة، وأنظمة الحماية، وسجلات المواد/المستندات.
