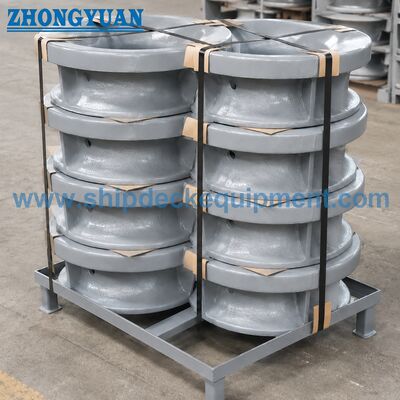

150-300 مم مرابط مثبتة على الحاجز بفتحة دائرية من الفولاذ المصبوب | JIS F 2007-1976 النوع B
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | النوع ب | مواد: | يمكن أيضًا لصب الفولاذ C-Mn، وصب الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
|---|---|---|---|
| المعيار الفني: | جيس ف 2007-1976 | وزن: | 17.5-45.5 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع. |
| إبراز: | مرابط حماية مثبتة على السور JIS F 2007,مرابط فتحة دائرية من الصلب المصبوب,دليل حبل ربط السفن من النوع JIS B |
||
منتوج وصف
حاجز مرابط مثبت على السور بفتحة دائرية من الصلب المصبوب مقاس 150-300 مم | JIS F 2007-1976 النوع B
نظرة عامة على المنتج
حاجز الربط المثبت على السور من النوع JIS F 2007 B هو دليل حبل من الصلب المصبوب بفتحة دائرية. يتم تركيبه على سور السفينة لتوجيه حبال الربط عبر فتحة دائرية مدمجة وتوفير نصف قطر اتصال سلس للتحكم في اتجاه الحبل.
مقارنة بالنوع A، يتميز النوع B بنطاق حجم أصغر من 150 إلى 300 وفتحة حبل دائرية أكثر إحكامًا. إنه مناسب لمواقع الربط على السور الصغيرة والمتوسطة حيث يتطلب رسم السفينة فتحة دائرية بدلاً من فتحة بيضاوية طويلة.
مواصفات سريعة
• النوع: JIS F 2007 النوع B بفتحة دائرية → دليل حبل دائري مدمج لمواقع الربط المثبتة على السور.
• نطاق الحجم الاسمي: 150 إلى 300 → يركز على ترتيبات الربط الصغيرة والمتوسطة.
• المعيار: JIS F 2007-1976 → مرجع لأبعاد وتسمية النوع B.
• المادة القياسية: فولاذ مصبوب SC42 وفقًا لـ JIS G 5101 → يمكن مناقشة الفولاذ المصبوب C-Mn أو الفولاذ المقاوم للصدأ أو الفولاذ الخاص.
• الكتلة المحسوبة: 17.5 إلى 45.5 كجم → مفيد للتقديرات المتعلقة بالمناولة والتعبئة والتركيب والشحن.
• المعالجة السطحية: سفع Sa2.5 + برايمر ورشة إيبوكسي للصلب المصبوب → عادة ما يقتصر التلميع على أسطح التلامس المصنوعة من الفولاذ المقاوم للصدأ.
• التركيز على التصنيع: نصف قطر اتصال الفتحة الدائرية، سلامة الصب، التحكم في منطقة اللحام، وتقليل مخاطر الشقوق في الجدران الرقيقة.
المعلمات الفنية الرئيسية
الأبعاد الرئيسية للصفحة الرئيسية لحاجز الربط JIS F 2007 النوع B. الأبعاد بالمليمتر ما لم يُذكر خلاف ذلك.
|
الحجم الاسمي |
L |
L1 |
L2 |
B |
C |
R3 |
T |
عدد الأضلاع |
ساق اللحام |
الكتلة المحسوبة (كجم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
يجب التحقق من قطر الحبل المرجعي مقابل ترتيب الربط للسفينة ومواصفات المشروع.
|
الحجم الاسمي |
قطر حبل المانيلا المطبق (مم، مرجع) |
قطر الحبل السلكي المطبق (مم، مرجع) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد فتحة JIS F 2007 النوع B الدائرية والحجم الاسمي من 150 إلى 300 وفقًا لقطر الحبل ورسم السفينة.
الخطوة 2: تأكيد ما إذا كان ترتيب السور يتطلب فتحة دائرية مدمجة بدلاً من الفتحة البيضاوية الأطول من النوع A.
الخطوة 3: تأكيد هيكل السور، حالة اللحام، والتعزيز المحيط، خاصة للمناطق ذات الجدران الرقيقة والمناطق المجاورة للحام.
الخطوة 4: تأكيد متطلبات المواد: فولاذ مصبوب SC42، فولاذ مصبوب C-Mn، فولاذ مقاوم للصدأ، أو فولاذ خاص.
الخطوة 5: تأكيد المعالجة السطحية، متطلبات التلميع، نطاق الشهادة، حضور الفحص، الكمية، الوجهة، ووقت التسليم.
الخطوة 6: تقديم رسم التركيب، رسم هيكل السور، أو صور مرجعية إذا كانت متاحة.
الهيكل
فتحة حبل دائرية | جسم من الصلب المصبوب | ترتيب ملحوم مثبت على السور | نصف قطر اتصال حبل أملس | منطقة اتصال ملحومة | أضلاع حسب المعيار | برايمر ورشة أو تشطيب من الفولاذ المقاوم للصدأ
مزايا التصميم والجودة
• توفر الفتحة الدائرية ممرًا مدمجًا للحبل حيث يتطلب ترتيب السور دليلًا دائريًا بدلاً من فتحة النوع A الأطول.
• يتم تقريب مناطق تلامس الحبل وتجهيزها وتنعيمها بعد الصب لتقليل التلامس المحلي الحاد ودعم حماية الحبل.
• يتم التحكم في جودة الصب ضمن معايير الصب البحرية المقبولة، مع التركيز على الأداء وجودة اللحام وقبول الفحص.
• يتم التحكم في منطقة اللحام المجاورة البالغة 50 مم من الجسم المصبوب وتجهيزها حسب الحاجة لتقليل المؤشرات الضارة بالقرب من واجهة اللحام.
• نظرًا لأن النوع B يتم توفيره فقط في الأحجام من 150 إلى 300، فإن التحكم في سمك الجدار وواجهة اللحام مهم بشكل خاص أثناء الإنتاج والتركيب.
• يمكن استخدام مراجعة القوة المستندة إلى تحليل العناصر المحدودة (FEA) للتحقق من تركيز الإجهاد حول الفتحة الدائرية والأضلاع ومنطقة الدعم الملحومة عند الحاجة.
سمات مخصصة
- المعيار: JIS F 2007-1976 → استخدمه عندما تتطلب أحواض بناء السفن أو مواصفات التصميم أبعاد أنابيب الربط / حواجز الربط وفقًا لمعيار JIS.
- النوع: النوع B بفتحة دائرية → مناسب لممر حبل دائري مدمج عبر السور.
- الحجم الاسمي: 150 / 200 / 250 / 300 → اختر حسب قطر الحبل، مساحة السور المتاحة، ورسم السفينة.
- المادة: فولاذ مصبوب SC42 كمرجع قياسي → يمكن مناقشة الفولاذ المصبوب C-Mn، الفولاذ المقاوم للصدأ، أو الفولاذ الخاص.
- المعالجة السطحية: سفع Sa2.5 + برايمر ورشة إيبوكسي → ينطبق التشطيب المصقول بشكل أساسي على أسطح التلامس المصنوعة من الفولاذ المقاوم للصدأ عند تحديده.
- التحكم في منطقة اللحام: 50 مم حول واجهة اللحام → يتم التحكم فيها لتقليل المؤشرات الضارة التي تؤثر على جودة اللحام.
- متطلبات الشهادة: شهادة الشركة المصنعة أو شهادة الفئة حسب الطلب → يجب تأكيد فحص الفئة قبل تقديم عرض الأسعار.
كيف يعمل
محاذاة فتحة السور → يمر الحبل عبر الحاجز الدائري → نصف قطر اتصال أملس يوجه اتجاه الحبل → ينقل الجسم المصبوب قوة التلامس المحلية إلى هيكل السور الملحوم → الفحص والطلاء بعد التركيب
التطبيقات
السفن الصغيرة | قوارب العمل | قوارب السحب | العبارات | قوارب الخدمة | فتحات حبال السور | مواقع الربط في الموانئ | استبدال حواجز JIS F 2007 النوع B
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
أسئلة وأجوبة
س1: ما هو الفرق الرئيسي بين JIS F 2007 النوع A والنوع B؟
ج1: النوع A له فتحة بيضاوية ويغطي الأحجام من 150 إلى 500. النوع B له فتحة دائرية ويغطي الأحجام من 150 إلى 300. يعتمد الاختيار على مسار الحبل، ترتيب فتحة السور، ورسم تصميم السفينة.
س2: لماذا يعتبر التحكم في منطقة اللحام مهمًا لأحجام النوع B من 150 إلى 300؟
ج2: أحجام النوع B مدمجة نسبيًا وقد تحتوي على أقسام جدران أرق بالقرب من واجهة اللحام. يساعد الصب المتحكم فيه والتجهيز وإعداد منطقة اللحام في تقليل مخاطر الشقوق أثناء لحام أحواض بناء السفن.
س3: ما هي المعلومات المطلوبة قبل تقديم عرض أسعار للنوع B؟
ج3: تأكيد النوع، الحجم الاسمي، المادة، المعالجة السطحية، الكمية، متطلبات الشهادة، رسم التركيب، الوجهة، ووقت التسليم. يجب تأكيد نطاق فحص الفئة قبل تقديم عرض الأسعار.
