الحاجز المثبت على الحاجز JIS F 2007 النوع B
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |

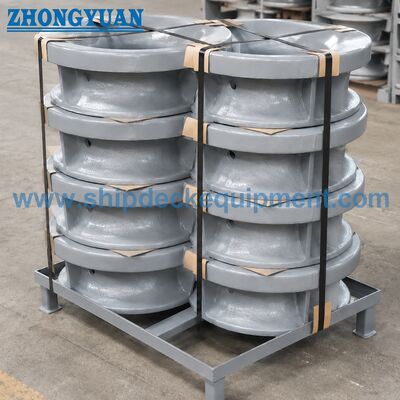

| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | النوع ب | مواد: | يمكن أيضًا لصب الفولاذ C-Mn، وصب الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
|---|---|---|---|
| المعيار الفني: | جيس ف 2007-1976 | وزن: | 17.5-45.5 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع. |
| إبراز: | مرابط حماية مثبتة على السور JIS F 2007,مرابط فتحة دائرية من الصلب المصبوب,دليل حبل ربط السفن من النوع JIS B |
||
منتوج وصف

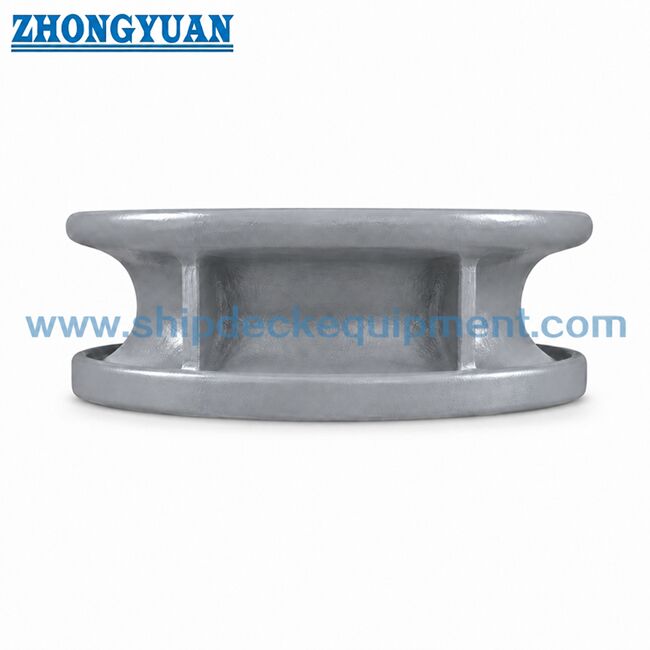

الحاجز المثبت على الحاجز JIS F 2007 النوع B
لمحة عامة عن المنتج
يُعتبر جهاز JIS F 2007 Type B المثبت على الحائط هو دليل حبل من الصلب المصبوب مع فتحة مستديرة.يتم تثبيتها على الحائط السفينة لتوجيه الحبال رصيف من خلال فتحة دائرية مضغوطة وتوفير نصف قطر اتصال سلس للتحكم في اتجاه الحبل.
بالمقارنة مع النوع A ، النوع B لديه نطاق حجم أقصر من 150 إلى 300 وممر حبل مستدير أكثر تكثيفًا.انها مناسبة لمراكز ترسيخ الحائط الصغيرة والمتوسطة حيث سحب السفينة يتطلب فتحة دائرية بدلا من فتحة بيضاوية طويلة.
مواصفات سريعة
• النوع: JIS F 2007 النوع B فتحة مستديرة → دليل حبل دائري مضغوط لمواقع الرفق المثبتة على الحائط.
• نطاق الأحجام الاسمية: 150 إلى 300 → تركز على ترتيبات الرصيف الصغيرة والمتوسطة.
• المعيار: JIS F 2007-1976 → مرجع لأبعاد النوع B وتسميته.
• المادة القياسية: الصلب الصب SC42 وفقًا لمعيار JIS G 5101 → C-Mn الصلب الصب ، الفولاذ المقاوم للصدأ ، أو الفولاذ الخاص يمكن مناقشته.
• الكتلة المحسوبة: 17.5 إلى 45.5 كجم → مفيدة للتعامل، والتعبئة، والتركيب، وتقدير الشحن.
• معالجة السطح: Sa2.5 التفجير + البرايمر محل الايبوكسي للصلب المصبوب → يقتصر التلميع عادة على أسطح الاتصال الفولاذ المقاوم للصدأ.
• تركيز التصنيع: نصف قطر الاتصال بالفتح الدائري ، صلابة الصب ، التحكم في منطقة اللحام ، وتقليل خطر الشق في الجدار الرقيق.
المعلمات التقنية الرئيسية
أبعاد صفحة الويب الرئيسية لجهاز JIS F 2007 Type B للرصيف. يتم عرض الأبعاد بالميلي مترا ما لم ينص على خلاف ذلك.
|
الحجم الاسمي |
(ل) |
L1 |
L2 |
ب |
ج |
R3 |
T |
عدد الأضلاع |
الساق من الصلح |
الكتلة المحسوبة (بالكيلوغرام) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
يجب أن يتم التحقق من قطر الحبل المرجعي من ترتيب رصيف السفينة ومواصفات المشروع.
|
الحجم الاسمي |
مساحة حبل مانيلا المطبقة (ملم، مرجع) |
قطر الحبل السلكي المطبق (ملم، مرجع) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد فتحة جولة من نوع B من نظام JIS F 2007 والحجم الاسمي 150 إلى 300 وفقاً لقطر الحبل ورسم الوعاء.
الخطوة 2: تأكيد ما إذا كان تخطيط الحائط يتطلب فتحة دائرية مضغوطة بدلاً من فتحة بيضاوية أطول من النوع A.
الخطوة الثالثة: تأكيد هيكل الحائط، حالة اللحام، والتعزيز المحيط به، وخاصة بالنسبة للمناطق ذات الجدران الرقيقة والمناطق المجاورة لللحام.
الخطوة 4: تأكيد متطلبات المواد: الصلب الصب SC42 ، الصلب الصب C-Mn ، الصلب المقاوم للصدأ ، أو الصلب الخاص.
الخطوة الخامسة: تأكيد معالجة السطح، متطلبات التلميع، نطاق الشهادة، شهادة التفتيش، الكمية، الوجهة، ووقت التسليم.
الخطوة السادسة: تقدم رسومات التثبيت أو رسومات هيكل الحائط أو صور مرجعية إذا كانت متاحة.
الهيكل
فتح حبل مستدير. جسد فولاذ صب. ترتيب لحام مثبت على الحائط. نصف قطر اتصال حبل ناعم. منطقة اتصال لحام. أضلاع مطابقة للمعايير.
ميزات التصميم والجودة
• يوفر فتحة مستديرة ممرًا رقيقًا للحبل حيث يتطلب ترتيب الحائط دليلًا دائريًا بدلاً من فتحة النوع A الأطول.
• يتم تدوير مناطق اتصال الحبل ، وترتيبها ، وتسهيلها بعد الصب لتقليل الاتصال المحلي الحاد ودعم حماية الحبل.
• يتم السيطرة على جودة الصب ضمن معايير الصب البحرية المقبولة، مع التركيز على الأداء، جودة اللحام، وقبول التفتيش.
• يتم التحكم في المنطقة المجاورة لحام 50 ملم من الجسم المصبوب ويرتدي كما هو مطلوب للحد من المؤشرات الضارة بالقرب من واجهة الحام.
• لأن النوع B يتم توفيره فقط في الأحجام من 150 إلى 300 ، فإن السيطرة على سمك الجدار وواجهة اللحام مهمة بشكل خاص أثناء الإنتاج والتركيب.
• يمكن استخدام مراجعة القوة القائمة على FEA للتحقق من تركيز الإجهاد حول الفتحة المستديرة والأضلاع ومنطقة الدعم المطاطية عند الضرورة.
سمات مخصصة
- المعيار: JIS F 2007-1976 → لاستخدامها عندما تتطلب مواصفات بناء السفن أو التصميم قياسات أنابيب الارتباط / شوك الارتباط.
- النوع: فتحة مستديرة من النوع B → مناسبة لعبور حبل دائري ضيق عبر الحائط.
- الحجم الاسمي: 150 / 200 / 250 / 300 → اختر من خلال قطر الحبل، مساحة الحائط المتاحة، ورسم السفينة.
- المادة: الصلب الصب SC42 كمرجع قياسي → يمكن مناقشة الصلب الصب C-Mn أو الصلب المقاوم للصدأ أو الصلب الخاص.
- المعالجة السطحية: Sa2.5 التفجير + البرايمر محل البوقسي → التشطيب الملمع ينطبق بشكل رئيسي على أسطح الاتصال الفولاذ المقاوم للصدأ عند تحديدها.
- تحكم منطقة اللحام: 50 مم حول واجهة اللحام → يتم التحكم فيها للحد من المؤشرات الضارة التي تؤثر على جودة اللحام.
- متطلبات الشهادة: يجب تأكيد شهادة الشركة المصنعة أو شهادة الفئة وفقًا للترتيب → التفتيش على الفئة قبل العرض.
كيف يعمل
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
التطبيقات
سفن صغيرة. قوارب عمل. قوارب سحب. قوارب خدمة. فتحات الحبال.
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1: ما هو الفرق الرئيسي بين JIS F 2007 النوع A والنوع B؟
A1: النوع A لديه فتحة بيضاوية ويغطي الأحجام 150 إلى 500. النوع B لديه فتحة مستديرة ويغطي الأحجام 150 إلى 300. يعتمد الاختيار على مسار الحبل ، ترتيب فتح الحائط ،ورسم تصميم السفينة.
السؤال 2: لماذا يكون التحكم في منطقة اللحام مهمًا بالنسبة للأحجام من النوع B 150 إلى 300؟
A2: الأحجام من النوع B صغيرة نسبيا ويمكن أن يكون لها أقسام جدار رقيقة بالقرب من واجهة اللحام.والتحضير منطقة اللحام تساعد على تقليل خطر الشقوق أثناء لحام حوض بناء السفن.
السؤال 3: ما هي المعلومات اللازمة قبل اقتراح النوع ب؟
ج3: تأكيد النوع، الحجم الاسمي، المواد، معالجة السطح، الكمية، متطلبات الشهادة، رسم التثبيت، الوجهة، ووقت التسليم.يجب تأكيد نطاق فئة التفتيش قبل الإقتباس.
