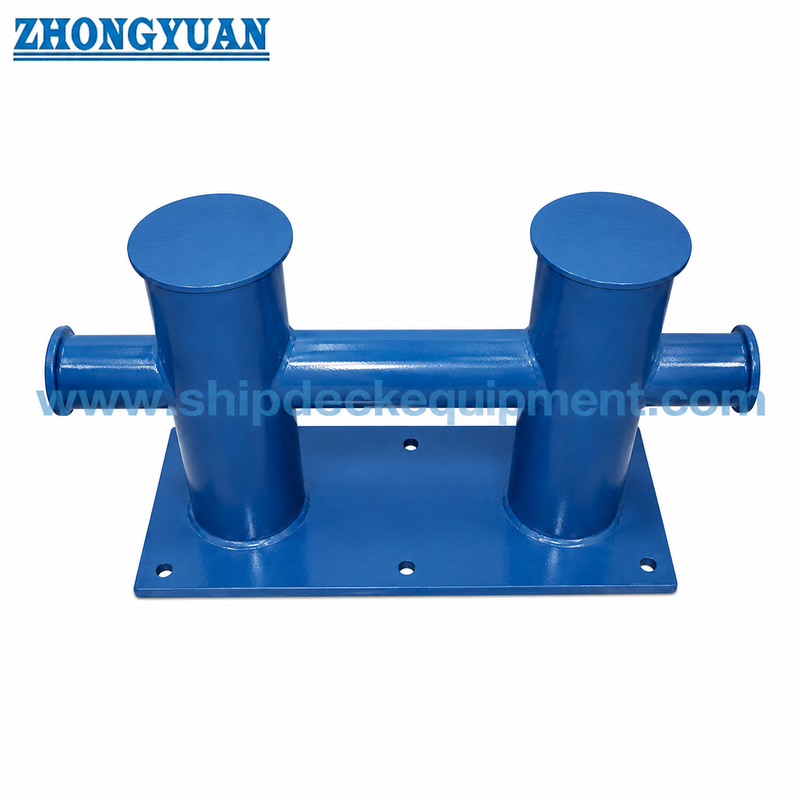

مرابط مزدوج متقاطع بقاعدة ملولبة 50-175 مم | النوع DL من GB/T 554-2008 لتثبيت السفن
نظرة عامة على المنتج
مرابط مزدوج متقاطع بقاعدة ملولبة من النوع DL من GB/T 554 هو مرابط تثبيت من أنابيب فولاذية ملحومة لترتيبات سطح السفينة حيث يتم تحديد قاعدة مسطحة ملولبة. وفقًا لتوضيح الإنتاج المقدم، يتم استخدام تكوين DL للأقطار الاسمية الأقل من DN200 ويتم اختياره بشكل عام للسفن الصغيرة، وقوارب العمل، والبارجات، والعوامات، ومواقع الأسطح التي تم تجديدها حيث يتطلب رسم السفينة تركيبًا ملولبًا.
مقارنة بالإصدار الملحوم على السطح من النوع DH، يتميز النوع DL بلوحة قاعدته المسطحة واتصاله الملولب بالسطح. يتكون جسم المرابط من أنابيب فولاذية وألواح فولاذية؛ يمر الأنبوب المتقاطع الأفقي بشكل مستمر عبر هيكل المرابط المزدوج لدعم القوة ونقلها. يجب تشطيب ولحام مناطق ملامسة الحبل لتكون ناعمة لتقليل تلف الحبل، بينما يجب تأكيد أساس الترباس، ولوحة الدعم، وتقوية السطح قبل الإنتاج.
مواصفات سريعة
- نوع المنتج: مرابط مزدوج متقاطع بقاعدة ملولبة → تركيب سطح بقاعدة مسطحة عند تحديد التثبيت بالبراغي.
- المعيار والنوع: GB/T 554-2008 النوع DL → هيكل مرابط مزدوج متقاطع لتجهيزات تثبيت السفن.
- نطاق القطر الاسمي: DN50-DN175 → يستخدم للإصدار الملولب الأقل من DN200 وفقًا للتوضيح المقدم.
- نطاق SWL: 13-62 كيلو نيوتن → للاختيار الأولي للمرابط؛ يتطلب أساس السطح وترتيب البراغي فحصًا للمشروع.
- الإنشاء: أنابيب فولاذية ملحومة وألواح فولاذية → مصنوع من أنابيب صفائح ملفوفة أو أنابيب فولاذية حسب متطلبات الطلب.
- اتصال القاعدة: قاعدة مسطحة ملولبة → يجب تأكيد حجم البراغي، ودرجة البراغي، ولوحة الدعم، وأساس السطح قبل تقديم عرض الأسعار.
- تشطيب ملامسة الحبل: سطح خالٍ من النتوءات ولحامات مصقولة ناعمة → يساعد على تقليل القطع أو التآكل المحلي لحبال التثبيت.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة إيبوكسي كمرجع → الطلاء النهائي، أو الجلفنة، أو التلميع المقاوم للصدأ يتبع متطلبات المشروع.
المعلمات الفنية الرئيسية
| القطر الاسمي | SWL (كيلو نيوتن) | أ (مم) | أ1(مم) | أ2(مم) | ب(مم) | د / د1(مم) | ح(مم) | ل(مم) | ترتيب البراغي | الوزن التقريبي (كجم) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
ملاحظة: يجب تأكيد ترتيب البراغي، ودرجة البراغي، ولوحة الإدخال / الدعم للسطح، ومتطلبات شد التركيب مع رسم المشروع قبل الإنتاج.
دليل الاختيار والاستفسار
الخطوة 1: تأكيد النوع DL من GB/T 554 والقطر الاسمي DN50-DN175 وفقًا لترتيب تثبيت السفينة.
الخطوة 2: تأكيد SWL المطلوب، واتجاه توجيه الحبل، ونوع السفينة، وما إذا كان تخطيط السطح يتطلب مرابط بقاعدة مسطحة ملولبة.
الخطوة 3: تأكيد حجم البراغي، وعدد البراغي، ودرجة البراغي، ولوحة الدعم، وإدخال السطح، وهيكل الأساس قبل تقديم عرض الأسعار.
الخطوة 4: تأكيد متطلبات المواد: فولاذ طري، فولاذ كربون-منغنيز، فولاذ مقاوم للصدأ، أو فولاذ خاص لمشاريع الفئة الجليدية إذا تم تحديده.
الخطوة 5: تأكيد المعالجة السطحية: برايمر ورشة، نظام طلاء نهائي، جلفنة، تشطيب مقاوم للصدأ مصقول بالمرآة / الساتان، أو تشطيب محدد آخر.
الخطوة 6: تأكيد نطاق الشهادة قبل الطلب: شهادة الشركة المصنعة، شهادة المواد، فحص الفئة، فحص الشاهد، أو متطلبات المشروع الأخرى.
الخطوة 7: تقديم الكمية، الوجهة، وقت التسليم المطلوب، رسم السطح، وصور مرجعية إذا كانت متاحة.
الهيكل
قاعدة مسطحة ملولبة | مرابط عمودية مزدوجة | أنبوب متقاطع أفقي مستمر | تجميع ملحوم من الأنابيب والألواح | لحامات ملامسة للحبل مصقولة ناعمة | فتحات براغي / واجهة أساس | برايمر ورشة أو تشطيب محدد
مزايا التركيب الملولب واللحام وملامسة الحبل
- القاعدة المسطحة الملولبة مناسبة عندما يتطلب رسم السفينة أساس سطح قابل للإزالة أو ملولب بدلاً من اللحام المباشر على السطح.
- يمر الأنبوب الأفقي المستمر عبر هيكل المرابط المزدوج، مما يساعد على استمرارية القوة ونقلها بين المرابط العمودية المزدوجة.
- يمكن لف الألواح الفولاذية إلى أنابيب ولحامها، أو يمكن استخدام الأنابيب الفولاذية مباشرة، اعتمادًا على الحجم، وتوفر المواد، ومتطلبات المشروع.
- يجب تشطيب ولحام حواف اللحام في مناطق ملامسة الحبل بعد التصنيع لتجنب الحواف الحادة التي قد تتلف حبال التثبيت.
- تتطلب القاعدة الملولبة تصميمًا مناسبًا لأساس السطح. يجب تأكيد درجة البراغي، ولوحة الدعم، وتفاوت الفتحات، ومتطلبات الشد من قبل حوض بناء السفن أو مكتب التصميم.
- يتم تمييز النوع DL بوضوح عن النوع DH: يستخدم النوع DL قاعدة مسطحة ملولبة ويقتصر على النطاق الأقل من DN200 وفقًا للتوضيح المقدم.
سمات مخصصة
- المعيار: GB/T 554-2008 → مرجع لشكل النوع DL من المرابط، والأبعاد، و SWL، والوزن.
- النوع: DL → تكوين مرابط مزدوج متقاطع بقاعدة ملولبة لمواقع التثبيت على السطح.
- القطر الاسمي: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → يتم اختياره وفقًا لـ SWL، وتخطيط السطح، ورسم السفينة.
- نطاق SWL: 13-62 كيلو نيوتن → يستخدم لاختيار المرابط؛ لا ينبغي خلطه مع مصطلحات MBL للحبل أو أحمال الرفع.
- شكل القاعدة: قاعدة مسطحة ملولبة → مناسبة عندما يتم تحديد أساس ملولب لسطح التثبيت.
- طريقة التصنيع: أنابيب فولاذية ملحومة وألواح فولاذية → يمكن استخدام أنابيب صفائح ملفوفة أو أنابيب فولاذية حسب متطلبات المشروع.
- تشطيب ملامسة الحبل: لحامات مشطبة ومصقولة ناعمة → تهدف إلى تقليل الاتصال المحلي الحاد مع حبل التثبيت.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة إيبوكسي كمرجع → الطلاء النهائي يتبع مواصفات طلاء السفينة أو أمر الشراء.
- متطلبات الشهادة: متاحة حسب متطلبات المشروع → يجب تأكيد موافقة الفئة ونطاق الفحص قبل تقديم عرض الأسعار.
كيف يعمل
يتم توجيه حبل التثبيت إلى المرابط → يلتف الحبل حول هيكل المرابط المزدوج المتقاطع → توجه أنابيب ناعمة ومناطق لحام مشطبة ملامسة الحبل → يتم نقل الحمل عبر الأنبوب المتقاطع المستمر والقاعدة الملولبة → ينقل أساس السطح والبراغي الحمل إلى هيكل السفينة
التطبيقات
سفن صغيرة | قوارب عمل | بارجات | عوامات | سفن داخلية | سفن خدمة الموانئ | محطات تثبيت مجددة | أسس أسطح ملولبة
الشهادات والمزايا
يمكن ترتيب الشهادات حسب متطلبات المشروع، ونطاق الفحص، وإمكانية تتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
أسئلة وأجوبة
س1: ما هو الفرق الرئيسي بين النوع DL والنوع DH من GB/T 554؟
ج1: يستخدم النوع DL قاعدة مسطحة ملولبة ويستخدم للأقطار الاسمية الأقل من DN200 وفقًا للتوضيح المقدم. يستخدم النوع DH قاعدة ملحومة على السطح ويغطي النطاق الكامل DN50-DN300. لا ينبغي مشاركة الإصدارين نفس وصف التركيب أو الصور.
س2: هل يمكن استخدام النوع DL عندما يتطلب رسم السفينة قاعدة ملحومة؟
ج2: عادةً، يجب أن يستخدم تركيب السطح الملحوم تكوين النوع DH. يتطلب تغيير مرابط النوع DL الملولبة إلى ترتيب ملحوم تأكيد الرسم، ومراجعة الأساس، والموافقة على تفاصيل اللحام.
س3: ما هي المعلومات المطلوبة قبل تقديم عرض أسعار للنوع DL؟
ج3: تأكيد القطر الاسمي، SWL، ترتيب البراغي، أساس السطح، المواد، المعالجة السطحية، الكمية، متطلبات الشهادة، وجهة التسليم، وقت التسليم المطلوب، ورسم السطح أو صور مرجعية.
