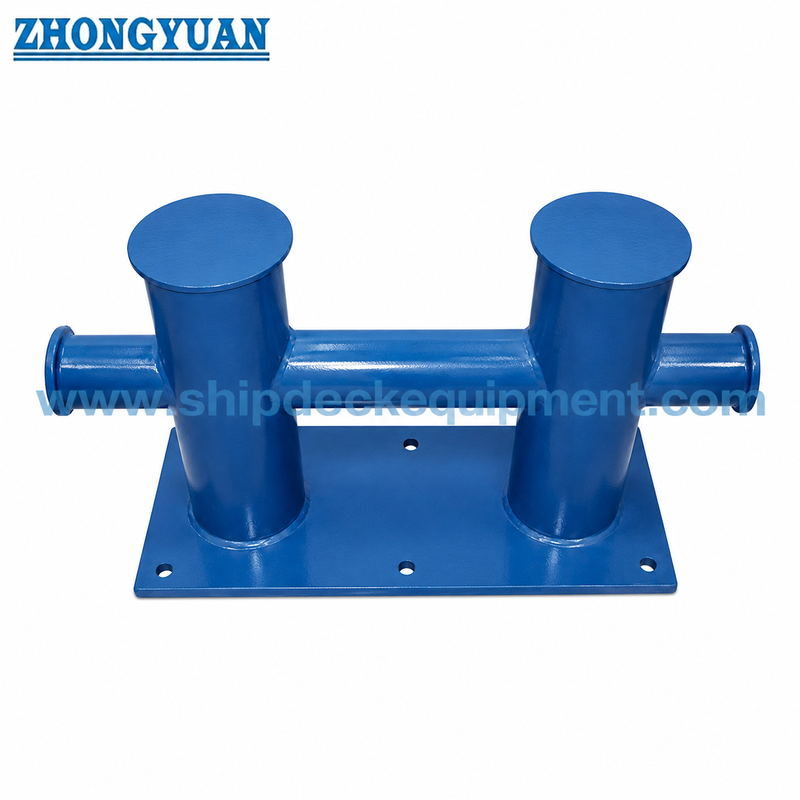

بولارد ذو قاعدة مزدوجة متقاطعة لرسو السفن | GB/T 554 النوع DL DN50–175
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | GB554-2008 | مواد: | يمكن أيضًا للفولاذ الطري والفولاذ C-Mn والفولاذ المقاوم للصدأ توفير فولاذ خاص لكسر الجليد |
|---|---|---|---|
| الأقطار الاسمية: | 50 إلى 200 ملم | وزن: | من 7 إلى 103 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | نطاق SWL: | 13 كيلو نيوتن - 62 كيلو نيوتن |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، الخ | يكتب: | اتصال انسحب |
منتوج وصف
قاعدة مزدوجة مزدوجة للأسلاك للأسطول GB/T 554 نوع DL DN50175
لمحة عامة عن المنتج
المسمار ذو القاعدة المسمر GB/T 554 Type DL double cross bitt bollard هو مسمار رصيف صلب مصفح لترتيبات سطح السفينة حيث يتم تحديد قاعدة مسطحة المسمر.وفقاً لتوضيحات الإنتاج المقدمة، يتم استخدام تكوين DL للقطر الاسمي أقل من DN200 ويختار عادة للسفن الصغيرة وقوارب العمل والشراعيات والحواف،ومواقف سطح السفينة بعد التجهيز عندما يتطلب التركيب بالشفرات من قبل سفينة السحب.
بالمقارنة مع النسخة التي يتم لحامها على سطح السفينة من النوع DH ، يتم تعريف النوع DL بواسطة لوحة القاعدة المسطحة وربط سطح السفينة المكبس. يتم تصنيع جسم البولارد من أنابيب الصلب واللوحة الصلبة.أنبوب الأفقي المتقاطع مستمر من خلال الهيكل مزدوج البيت لدعم القوة ونقل القوةيجب أن تكون لحامات اتصال الحبل مطوية وملونة بسلاسة للحد من تلف الحبل ، في حين يجب تأكيد أساس المسامير واللوحة الداعمة وتعزيز سطح السفينة قبل الإنتاج.
مواصفات سريعة
- نوع المنتج: القاعدة المشدودة الصليب المزدوج bitt bollard → تركيب سطح أساس مسطح عندما يتم تحديد المشددة.
- المعيار ونوعه: GB/T 554-2008 النوع DL → هيكل الصلبة المزدوجة لجهاز رصيف السفينة.
- نطاق قطر الاسمية: DN50 DN175 → تستخدم للنسخة المشدودة تحت DN200 وفقًا للتوضيحات المزودة.
- نطاق SWL: 13 ∼ 62 kN → لاختيار البولارد الأولي ؛ يتطلب تأسيس سطح السفينة وتخطيط المسامير فحص المشروع.
- البناء: أنابيب الصلب والصفائح الصلبة المطاوعة → المصنوعة من أنابيب الصلب أو أنابيب الصلب المطاوعة حسب متطلبات الطلب.
- اتصال القاعدة: قاعدة مسطحة مقبضة → يجب تأكيد حجم المسامير ، نوع المسامير ، لوحة الدعم ، وأساس سطح السفينة قبل الاقتباس.
- التشطيب من خلال الاتصال بالحبل: سطح خال من الحبال والحوائط السليمة → يساعد على تقليل القطع المحلي أو كشط الحبال.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع → الطلاء النهائي ، التصبغ ، أو التلميع المقاوم للصدأ يتبع متطلبات المشروع.
المعلمات التقنية الرئيسية
| قطر اسمي | SWL (kN) | A ((ملم) | A1(ملم) | A2(ملم) | ب(ملم) | D / D1(ملم) | هـ(ملم) | (ل)(ملم) | ترتيب البراغي | تقريباً الوزن (كيلوغرام) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
ملاحظة: يجب تأكيد ترتيب المسامير ، ودرجة المسامير ، وملصق سطح السفينة / لوحة الدعم ، ومتطلبات تشديد التثبيت مع رسم المشروع قبل الإنتاج.
دليل الاختيار والتحقيق
الخطوة 1: تأكيد GB/T 554 النوع DL والقطر الاسمي DN50 DN175 وفقًا لترتيب رصيف السفينة.
الخطوة 2: تأكيد SWL المطلوبة ، اتجاه خط الحبل ، نوع السفينة ، وما إذا كان تخطيط سطح السفينة يتطلب صلبة مسطحة ذات قاعدة مسطحة.
الخطوة الثالثة: تأكيد حجم المسامير، كمية المسامير، نوع المسامير، لوحة الدعم، إدراج سطح السفينة، وهيكل الأساس قبل الاقتباس.
الخطوة 4: تأكيد متطلبات المواد: الفولاذ الخفيف، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، أو الفولاذ الخاص للمشاريع من فئة الجليد إذا تم تحديده.
الخطوة 5: تأكيد معالجة السطح: البرايمر المكتبي، نظام الطلاء النهائي، الغلفانيزة، المرآة / الصابون الملمع من الفولاذ المقاوم للصدأ، أو آخر النهاية المحددة.
الخطوة 6: تأكيد نطاق الشهادة قبل الطلب: شهادة المصنع، شهادة المواد، فئة التفتيش، تفتيش الشهود، أو غيرها من متطلبات المشروع.
الخطوة 7: قدم الكمية، الوجهة، وقت التسليم المطلوب، رسم سطح السفينة، والصور المرجعية إذا كانت متاحة.
الهيكل
Bolted flat base | Two vertical bitts | Continuous horizontal cross pipe | Welded pipe-and-plate assembly | Smooth ground rope-contact welds | Bolt holes / foundation interface | Shop primer or specified finish
مزايا التثبيت المكبس واللحام والاتصال بالحبل
- القاعدة المسطحة المقوسة مناسبة عندما يتطلب رسم السفينة أساس سطح السفينة القابل للإزالة أو المقوس بدلاً من لحام سطح السفينة المباشر.
- يمر الأنابيب الأفقية المستمرة من خلال هيكل القطعة المزدوجة ، مما يساعد على استمرارية القوة ونقل القوة بين القطعتين العموديتين.
- يمكن لف لوحة الفولاذ في أنبوب و لحام، أو أنبوب الفولاذ يمكن استخدامها مباشرة، اعتمادا على الحجم، وتوافر المواد، ومتطلبات المشروع.
- يجب أن تكون حبات الصلح في مناطق الاتصال بالحبل مطحونة بعد التصنيع لتجنب الحواف الحادة التي قد تضر حبال الارتباط.
- تتطلب القاعدة المشدودة تصميمًا مناسبًا لأساس سطح السفينة. يجب تأكيد درجة المسامير واللوحة الداعمة وتسامح الثقوب ومتطلبات التشديد من قبل حوض بناء السفن أو مكتب التصميم.
- يتم تمييز النوع DL بوضوح عن النوع DH: يستخدم DL قاعدة مسطحة مزدوجة ويتم تحديدها في نطاق أقل من DN200 وفقًا للتوضيح المقدم.
سمات مخصصة
- المعيار: GB/T 554-2008 → المرجعية لشكل نوع DL، الأبعاد، SWL، والوزن.
- النوع: DL → أساس مزدوج مع قوس مزدوج للأسطوانة.
- القطر الاسمي: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → يتم اختياره وفقًا لخط الدرجة الأولى، وتخطيط سطح السفينة، ورسوم السفينة.
- نطاق SWL: 13 ∼ 62 kN → تستخدم لاختيار البولارد ؛ يجب عدم خلطه مع MBL الحبل أو مصطلحات حمل الرفع.
- شكل القاعدة: القاعدة المسطحة المشدودة → مناسبة عندما يتم تحديد أساس مدبوق لسطح الرصيف.
- طريقة التصنيع: يمكن استخدام أنبوب فولاذي مصفح والصفيحة الفولاذية → أنبوب صفيحة مطاطية أو أنبوب فولاذي وفقا لمتطلبات المشروع.
- التشغيل بالحبل: الحوائط المطوية وملحومة بسلاسة → تهدف إلى تقليل الاتصال المحلي الحاد مع حبل الارتباط.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع → الطلاء النهائي يتبع مواصفات طلاء الوعاء أو طلب الشراء.
- متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد موافقة الفئة ونطاق التفتيش قبل العرض.
كيف يعمل
Mooring rope is led to the bollard → Rope wraps around the double-cross bitt structure → Smooth pipe and dressed weld areas guide rope contact → Load is transferred through the continuous cross pipe and bolted base → Deck foundation and bolts transfer the load into the vessel structure
التطبيقات
سفن صغيرة. قوارب عمل. شراعات. سفن داخلية. سفن خدمة الميناء. محطات ترسانة متطورة. أسس سطح السفينة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1: ما هو الفرق الرئيسي بين GB/T 554 Type DL و Type DH؟
A1: يستخدم النوع DL قاعدة مسطحة مقلبة ويتم استخدامها للقطرات الاسمية أقل من DN200 وفقا للتوضيحات المقدمة. يستخدم النوع DH قاعدة مصفحة على سطح السفينة ويغطي مجموعة DN50 DN300 بالكامل.يجب أن لا تتشارك النسختان نفس وصف التثبيت أو الصور.
س2: هل يمكن استخدام النوع DL عندما يتطلب رسم الوعاء قاعدة مصفحة؟
ج2: عادةً ما يجب أن تستخدم تركيبات سطح الطوابق المطاوئة تكوين النوع DH. يتطلب تغيير الصمام المشدد من النوع DL إلى ترتيب مصاوم تأكيد الرسم ، ومراجعة الأساس ،وموافقة تفاصيل اللحام.
السؤال 3: ما هي المعلومات اللازمة قبل اقتراح النوع DL؟
A3: تأكيد القطر الاسمي، SWL، ترتيب المسامير، أساس سطح السفينة، المواد، معالجة السطح، الكمية، متطلبات الشهادة، وجهة التسليم، وقت التسليم المطلوب،و رسومات سطح السفينة أو صور مرجعية.
