JIS F 3020-1985 نوع A مستدير نوع شفط جرس مواسير مواسير بحرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| اساسي: | JIS F 3020-1985 | يكتب: | نوع أ |
|---|---|---|---|
| الحجم الاسمي: | DN 50-150 مم | وزن: | 1.3-16.4 كجم |
| مواد: | الفولاذ الطري ، الفولاذ المقاوم للصدأ | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من برايمر متجر الايبوكسي |
| شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، إلخ | ||
| تسليط الضوء: | جرس الشفط البحري JIS F 3020-1985,جرس الشفط JIS F 3020,وصلات الأنابيب البحرية JIS F 3020-1985 |
||
منتوج وصف

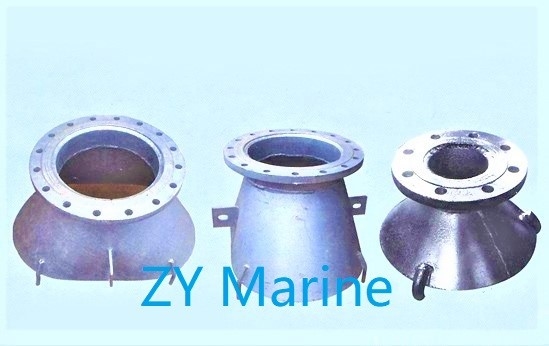

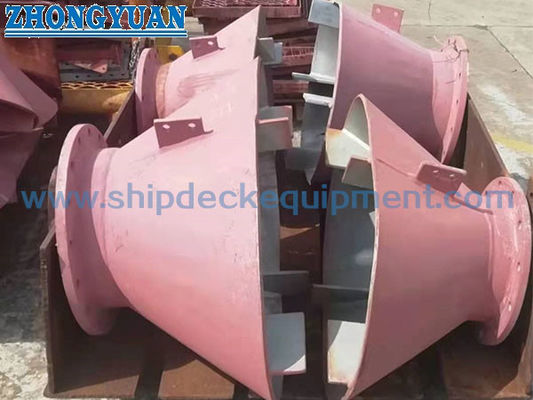

JIS F 3020-1985 نوع A دائري نوع شفط جرس الفم
دescription:
عادة ما يستخدم Suction Bellmouth في خزان الزيت وخزان المياه وآبار الصرف الصحي لجميع أنواع السفن ، وهو مناسب للمياه أو وسط النفط.
التقنية الرئيسية Sتحديد:
1. المعيار: JIS F 3020-1985
2. النوع: النوع أ
3. الحجم الاسمي: DN 50-150mm
4. الوزن: 1.3-16.4 كجم
5. المواد: الفولاذ الطري ، الفولاذ المقاوم للصدأ.
6. المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من دهان متجر الايبوكسي.
7. شهادات التصنيف: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، Etc.
المعلمة التقنية الرئيسية:
| الحجم الاسمي | أبعاد الهيكل | المرجعي | ||||||
| D1 | د 2 | H1 | ج | ر | الوزن كجم | |||
| 50 | 60.5 | 63 | 110 | 28 | 13 | 4.5 | 2.28 | 1.3 |
| 65 | 76.3 | 79 | 160 | 48 | 15 | 4.5 | 2.27 | 2.0 |
| 80 | 89.1 | 92 | 220 | 76 | 15 | 6 | 2.06 | 3.9 |
| 90 | 101.6 | 103 | 255 | 91 | 17 | 6 | 2.1 | 5.0 |
| 100 | 114.3 | 117 | 275 | 94 | 20 | 6 | 2.2 | 5.5 |
| 125 | 139.8 | 142 | 400 | 154 | 20 | 6 | 2.04 | 10.4 |
| 150 | 165.2 | 168 | 450 | 158 | 25 | 8 | 2.0 | 16.4 |
رسممن JIS F 3020-1985 نوع A دائري نوع شفط جرس الفم
