لحام المقبس عالي الضغط الهيدروليكي المربع شفة تركيبات الأنابيب البحرية

لحام المقبس عالي الضغط الهيدروليكي المربع شفة تركيبات الأنابيب البحرية

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan
إصدار الشهادات: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
رقم الموديل: قياسي ومخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1
الأسعار: As per quotation
تفاصيل التغليف: البليت أو حسب الطلب
وقت التسليم: حسب العرض
شروط الدفع: TT ، L / C ، إلخ.
القدرة على العرض: إرضاء احتياجات العملاء
افضل سعر اتصل

معلومات تفصيلية
مواد: تزوير سبائك الصلب ، وتزوير الصلب C-Mn ، وتزوير الفولاذ المقاوم للصدأ 304L ، 316L اساسي: JIS F 7806-1996
يكتب: نوع اللحام المقبس الأقطار الاسمية DN: 15-80 ملم
نوع السائل والمتوسط: البخار ، المياه العذبة ، مياه البحر الصابورة ، زيت الوقود ، زيت الديزل ، زيت التشحيم ، خط الهواء ، غ أقصى ضغط عمل: 28 ميجا باسكال و 35 ميجا باسكال
شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA ، اعتماد النوع إلخ.
إبراز:

شفة بحرية مربعة

,

فلنجة هيدروليكية للحام المقبس

,

شفة بحرية عالية الضغط

منتوج وصف

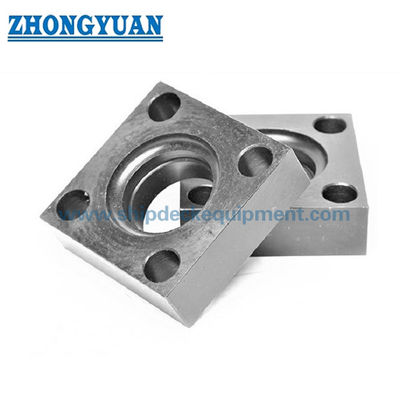

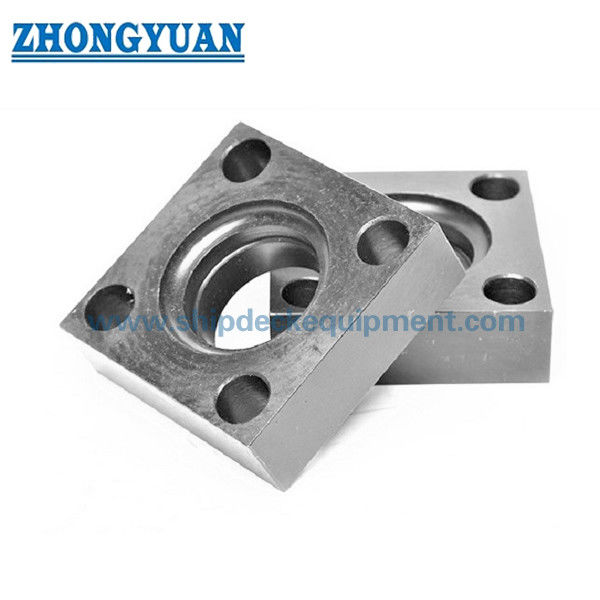

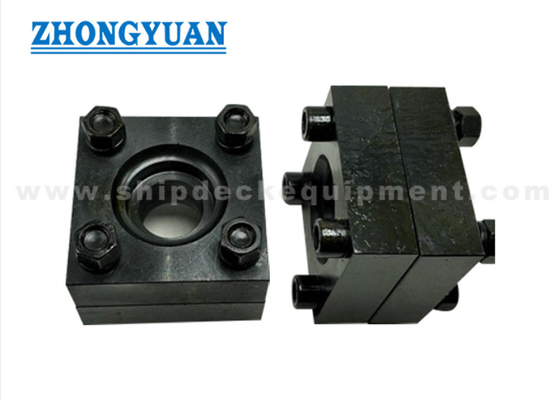

لحام المقبس عالي الضغط شفة هيدروليكية مربعة



وصف

شفة هيدروليكية من النوع المربع عالي الضغط تستخدم بشكل أساسي في نظام السائل عالي الضغط.عادة يتم استخدامه على نظام الزيت الهيدروليكي للسفينة.نحن نوفر جميع أنواع الفلنجات البحرية ، مثل شفة نوع الرقبة العالية ، شفة فلوش ، شفة من نوع المقبس ، شفة من النوع اللولبي ، إلخ.



المواصفات الفنية الرئيسية:

  1. المواد: سبائك الصلب تزوير ، تزوير الصلب C-Mn ، تزوير الفولاذ المقاوم للصدأ 304L ، 316L
  2. المعيار: JIS F 7806-1996
  3. النوع: نوع لحام المقبس
  4. الأقطار الاسمية DN: 15-80 مم
  5. نوع السائل والمتوسط: البخار ، المياه العذبة ، مياه البحر الصابورة ، زيت الوقود ، زيت الديزل ، زيت التشحيم ، خط الهواء ، غاز العادم ، الهواء ، إلخ.
  6. الحد الأقصى لضغط العمل: 28 ميجا باسكال و 35 ميجا باسكال
  7. شهادات التصنيف: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، Type Approval Etc.



المؤشرات الفنية الاساسية:

اسمى، صورى شكلى، بالاسم فقط

قطر الدائرة

 أ

أ'

(الأعلى.)

 ب ج د د 1 د 2 ه د 3 د 4 F ص بولت وزن
(كلغ)
15 66 70 43 22 12.3 24 22.2 12 3 4 11 4 5 م 10 0.63
20 72 76 48 25 16.2 30 27.7 12 40 11 4.5 5 م 12 0.85
25 85 91 58 35 21.2 35 34.5 14 48 13.5 5 5 م 16 1.64
32 98 104 68 35 29.9 45 43.2 18 60 17 6.5 5 م 16 2.03
40 105 112 74 40 34.4 50 49.1 20 66 17 7.5 5 م 16 2.66
50 130 139 90 50 43.1 60 61.1 20 79 22 8 5 م 20 5.14
65 150 161 108 60 57.3 75 77.1 25 100 24 10 6 م 22 7.95
80 170 181 120 65 66.9 85 90 25 114 26 12 6 مسييه 24 11


شفة هيدروليكية مربعة الشكل ذات ضغط عالي 350 ك

اسمى، صورى شكلى، بالاسم فقط

قطر الدائرة

 أ أ'
(الأعلى.)		 ب ج د د 1 د 2 ه د 3 د 4 F ص بولت وزن
(كلغ)
15 68 73 45 28 12.3 24 22.2 12 37.5 11 4 5 م 10 0.88
20 82 87 55 30 16.2 30 27.7 12 43.5 13.5 5 5 م 12 1.34
25 95 101 65 35 21.2 35 34.5 14 53 17.5 5.5 6 م 16 2.02
32 100 106 70 35 23.3 40 43.2 18 63 17.5 7 6 م 16 2.16
40 105 112 75 42 28.2 45 49.1 20 70 17.5 8 6 م 16 2.84
50 132 140 92 50 38.3 55 61.1 25 84 22 9 6 م 20 5.30
65 160 170 112 60 48.3 65 77.1 30 105 26 12 7 مسييه 24 9.92
80 190 202 130 68 58.7 75 90 30 120 33 13.5 7 مسييه 30 14.8


شفة هيدروليكية مربعة الشكل ذات ضغط عالي 280 ك

لحام المقبس عالي الضغط الهيدروليكي المربع شفة تركيبات الأنابيب البحرية 0

رسم أنبوب شفة هيدروليكي من النوع المربع ذو الضغط العالي 280K

لحام المقبس عالي الضغط الهيدروليكي المربع شفة تركيبات الأنابيب البحرية 1

رسم أنبوب شفة هيدروليكي من النوع المربع ذو الضغط العالي 350K



لحام المقبس عالي الضغط الهيدروليكي المربع شفة تركيبات الأنابيب البحرية 2
