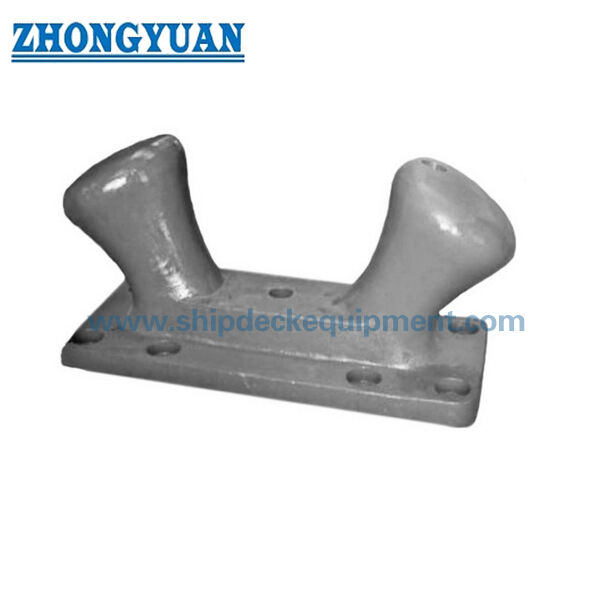

20 ′′ 200T رصيف مخرط رصيف مزدوج مقطوعة المرفأ بولارد ♪
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | Third party inspection certificate, Pull load test certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قدرة بولارد: | 20 إلى 200 طن | كمية البراغي: | 8 إلى 10 |
|---|---|---|---|
| نوع المادة: | صب الفولاذ C-Mn، صب الفولاذ المقاوم للصدأ؛ الحديد الزهر، حديد الزهر المرن/حديد SG | عامل آمن: | 3 مرات |
| زاوية وجه الكابل: | -45~+45 (عموديًا)، 0~1800 (أفقيًا) | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من برايمر متجر الإيبوكسي، مصقول، مجلفن، مصقول، مجلفن، معالجة سطحي |
| شهادات التصنيف: | شهادة فحص طرف ثالث، شهادة اختبار حمل السحب | ||
| إبراز: | صب الصلب الميميل,معدات رصيف السفن الميل بالارد,المزدوج قليلاً الميل بولارد |
||
منتوج وصف
20–200T حاجز مرسى مزدوج بمسامير | حاجز رباط مائل من الفولاذ المصبوب / حديد الدكتايل
نظرة عامة على المنتج
حاجز التثبيت المائل ذو المرسى المزدوج المثبت بمسامير هو حاجز رسو على جانب الرصيف يستخدم على الأرصفة والأرصفة البحرية والأرصفة وأحواض بناء السفن والمحطات البحرية لعمليات إرساء السفن وتحويلها. يوفر الشكل المائل المزدوج ترتيبًا عمليًا لحمل الحبل، بينما تساعد مناطق تلامس الحبال الدائرية والقاعدة المثبتة بمسامير على نقل قوة الإرساء إلى هيكل الرصيف المعزز من خلال مسامير التثبيت.
يمكن توفير هذا الحاجز من الفولاذ المصبوب أو حديد الدكتايل / حديد SG وفقًا لمتطلبات المشروع. بالنسبة لأعمدة الرصيف، تعد جودة الصب نقطة حرجة للسلامة لأن عيوب الصب الضارة، أو التحولات الحادة، أو تفاصيل التثبيت الضعيفة قد تؤثر على موثوقية الإرساء على المدى الطويل. نحن نستخدم عادة صب الأنماط الخشبية مع ممارسات صب وناهض وتشطيب يتم التحكم فيها لتحسين سلامة الصب وتقليل مسامية الغاز الضارة وإدراج الخبث، والحفاظ على انتقالات نصف قطرية سلسة حول مناطق ملامسة الحبال ونقل الأحمال.
مواصفات سريعة
- سعة حاجز الحبال: من 20 إلى 200 طن ← تغطي متطلبات حمولة رصيف الرصيف المشترك والأرصفة من الأرصفة الصغيرة إلى المحطات البحرية الأكبر حجمًا.
- نوع الحاجز: حاجز رصيف مزدوج مائل ← مناسب للرسو على جانب الرصيف حيث يكون الإمساك بالحبل، وزاوية قيادة الخط، والوصول إلى الحاجز أمرًا مهمًا.
- خيارات المواد: الفولاذ المصبوب C-Mn أو حديد الدكتايل المصبوب / حديد SG ← يجب أن تتبع المادة النهائية تصميم الرصيف ومواصفات المالك ومتطلبات الفحص.
- خيار حديد الدكتايل: مقاومة جيدة للتآكل في مناطق ملامسة الحبل ← مفيد حيث من المتوقع حدوث تلامس متكرر لحبل الإرساء والتآكل.
- نظام التثبيت: مسامير التثبيت المصنوعة من الفولاذ الكربوني المجلفن بالغمس على الساخن → توفر تثبيتًا ميكانيكيًا لهيكل الرصيف مع حماية محسنة من التآكل.
- كمية الترباس: من 8 إلى 10 براغي وفقًا لحجم السعة ← يجب أن يتطابق تصميم مسمار التثبيت مع الأساس المدني ورسم التثبيت.
- مرجع زاوية قيادة الحبل: -45 درجة إلى +45 درجة عموديًا ومن 0 درجة إلى 180 درجة أفقيًا ← يجب التحقق من التطبيق النهائي من خلال ترتيب إرساء الرصيف.
- خيار الفحص: حساب UT / MT وFEA متاح عند الطلب ← يستخدم عندما يتطلب المشروع التحقق من سلامة الصب أو القوة.
المعلمات التقنية الرئيسية
| القدرة (ر) | أ | ب | ج | د | ه | ف | ز | ح | رقم البراغي |
| 20 | 685 | 370 | 610 | 150 | 254 | 50 | 369 | 394 | 8 |
| 30 | 825 | 420 | 725 | 180 | 290 | 58 | 445 | 451 | 8 |
| 50 | 945 | 455 | 825 | 200 | 330 | 65 | 510 | 508 | 8 |
| 75 | 1205 | 522 | 1040 | 255 | 405 | 75 | 650 | 622 | 10 |
| 100 | 1390 | 635 | 1200 | 305 | 457 | 82 | 760 | 698 | 10 |
| 125 | 1525 | 675 | 1320 | 330 | 500 | 85 | 840 | 752 | 10 |
| 150 | 1650 | 720 | 1420 | 355 | 533 | 90 | 910 | 797 | 10 |
| 175 | 1875 | 840 | 1650 | 406 | 610 | 105 | 1067 | 909 | 10 |
| 200 | 2030 | 860 | 1750 | 432 | 660 | 115 | 1130 | 987 | 10 |
دليل الاختيار والاستعلام
الخطوة 1: التأكد من سعة الحاجز المطلوبة من 20 إلى 200 طن وفقًا لحمل تصميم الرصيف وحجم السفينة وترتيبات الإرساء وتصميم الأساس المدني.
الخطوة 2: تأكيد متطلبات المواد: الفولاذ المصبوب C-Mn، أو حديد الدكتايل المصبوب / حديد SG، أو الحديد الزهر، أو الفولاذ المقاوم للصدأ إذا طلب المشروع ذلك على وجه التحديد.
الخطوة 3: تأكيد تفاصيل التثبيت، بما في ذلك كمية الترباس، ودرجة مسمار التثبيت، ومتطلبات الجلفنة بالغمس الساخن، والقالب، والجص، وواجهة أساس الرصيف.
الخطوة 4: تأكيد زاوية توصيل الحبل، واتجاه خط الإرساء النموذجي، وتباعد الحاجز، وما إذا كان حساب العناصر المحدودة مطلوبًا لمنطقة الحاجز أو التثبيت.
الخطوة 5: تأكيد المعالجة السطحية: تفجير Sa 2.5 + مادة إيبوكسي تمهيدية كمرجع، نظام الطلاء النهائي، جلفنة الجسم إذا كان محددًا، أو متطلبات طلاء مخصصة.
الخطوة 6: تأكيد نطاق الفحص والشهادة قبل عرض الأسعار: شهادة المواد، أو شهادة المصنع، أو UT / MT، أو شاهد الفئة، أو فحص الطرف الثالث، أو الموافقة الخاصة بالمشروع.
الخطوة 7: قم بتوفير الكمية ووجهة التسليم ووقت التسليم المطلوب ورسم التثبيت ورسم الأساس والصورة المرجعية في حالة الاستبدال أو التعديل التحديثي.
بناء
جسم بولارد مصبوب | يميل رأس بت مزدوج | نصف قطر ملامسة الحبل السلس | قاعدة تثبيت مثبتة بمسامير | فتحات مسامير التثبيت | مسامير تثبيت من الصلب الكربوني المجلفن بالغمس الساخن | إيبوكسي شوب برايمر أو معالجة سطحية محددة
مزايا الصب والرسو والهندسة
- عادةً ما يتم استخدام صب النمط الخشبي لحاجز الرصيف هذا، مما يساعد على التحكم في الشكل الخارجي، واتساق القالب، وجودة الأبعاد المتكررة أثناء الإنتاج.
- يتم التعامل مع جودة الصب كنقطة تصنيع حساسة للسلامة، مع الاهتمام بالقولبة والتغذية والتنظيف والتشطيب لتقليل المسامية الضارة وإدراج الخبث ومخاطر الانكماش ومؤشرات الصب غير المقبولة.
- تم الانتهاء من مناطق تلامس الحبال والمناطق الانتقالية بتغييرات نصف قطرية سلسة لتقليل تركيز الضغط المحلي وتجنب نقاط الاتصال الحادة التي قد تلحق الضرر بحبال الإرساء.
- يمكن اختيار الفولاذ المصبوب عندما يتطلب المشروع مقاومة أقوى للصدمات وجسم مصبوب قوي، في حين يمكن اختيار حديد الدكتايل / حديد SG حيث تكون مقاومة التآكل وأداء الصب أمرًا مهمًا.
- يسمح ترتيب التثبيت المثبت بمسامير بتثبيت الحاجز على الرصيف أو الرصيف بواسطة مسامير التثبيت. يجب فحص الأساس المدني والتسليح والجص ودمج البراغي من قبل مصمم الرصيف.
- توفر مسامير التثبيت المصنوعة من الفولاذ الكربوني المجلفن بالغمس الساخن الحماية من التآكل وأداء تثبيت موثوقًا عند تركيبها وفقًا لتصميم مرسى المشروع.
- يمكن ترتيب الاختبارات غير المدمرة UT / MT وفقًا لمتطلبات العميل للتحقق من مناطق الصب الحرجة ودعم قبول فحص المشروع.
- يمكن توفير حساب العناصر المحدودة عند الطلب لمراجعة توزيع الضغط حول رأس البت، والقاعدة، وانتقالات نصف القطر، ومنطقة التثبيت.
السمات المخصصة
- نوع المنتج: مرسى مزدوج مثبت بمسامير، حاجز مائل ← معدات إرساء على جانب الرصيف للأرصفة والأرصفة والأرصفة البحرية.
- نطاق السعة: 20/30/50/75/100/125/150/175/200 طن → اختر وفقًا لتصميم رباط الرصيف ومتطلبات تشغيل السفينة.
- المواد: الفولاذ المصبوب C-Mn أو حديد الدكتايل المصبوب / حديد SG → يجب تأكيد درجة المواد النهائية والخصائص الميكانيكية قبل الإنتاج.
- طريقة الصب: صب النمط الخشبي كممارسة عادية ← يدعم القولبة المتحكم فيها، والهندسة القابلة للتكرار، وتحسين جودة الصب.
- مسمار التثبيت: فولاذ كربوني مجلفن بالغمس الساخن → يستخدم لتثبيت الحاجز على أساس الرصيف مع الحماية من التآكل.
- عامل الأمان: 3 أضعاف المعلمة المتوفرة → يجب أن يتبع عامل الأمان النهائي وأساس الحمولة مواصفات المشروع ومتطلبات الموافقة.
- زاوية قيادة الحبل: -45 درجة إلى +45 درجة عموديًا / من 0 درجة إلى 180 درجة أفقيًا كما هو مذكور ← يجب التحقق من زاوية الخط الفعلية من خلال ترتيب الرصيف.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة إيبوكسي تمهيدية بطبقة واحدة كمرجع ← يتم تأكيد نظام الطلاء النهائي وفقًا لبيئة الموقع.
- التفتيش: UT / MT متاح عند الطلب → يستخدم للتحقق من سلامة الصب الحرجة عندما يطلب ذلك العميل أو مواصفات المشروع.
- المراجعة الهندسية: FEA متاحة عند الطلب ← تُستخدم لدعم مراجعة الإجهاد ومناقشة تصميم التثبيت.
كيف يعمل
يتم وضع حبل الإرساء حول الرأس المزدوج المائل ← نصف قطر ملامسة الحبل الناعم يوجه الحبل ويقلل الاتصال المحلي الحاد ← يتم نقل قوة الإرساء من خلال جسم الحاجز المصبوب إلى القاعدة المثبتة ← تقوم مسامير التثبيت المجلفنة بالغمس الساخن بنقل القوة إلى أساس الرصيف المقوى ← يتم الانتهاء من الفحص والطلاء وفقًا لمتطلبات المشروع
التطبيقات
أرصفة الموانئ التجارية | نقاط إرساء جدار الرصيف والرصيف | مواقع إرساء الأرصفة والرصيف | رصيف بناء السفن الجديد | ساحة إصلاح منطقة الإرساء | المحطة البحرية | رصيف القطر وقوارب العمل | استبدال أعمدة الرصيف الموجودة
الشهادات والمزايا
يمكن ترتيب الشهادات ووثائق الفحص وفقًا لمتطلبات المشروع ونطاق الفحص وتتبع المواد وإجراءات الموافقة. يجب تأكيد فحص المجتمع الطبقي أو فحص الشهود من طرف ثالث قبل عرض الأسعار والإنتاج.
الشهادة: شهادة فحص طرف ثالث، شهادة اختبار حمل السحب.
الرسم والصور
التعليمات
س1: كيف ينبغي اختيار سعة حاجز الرصيف الصحيحة؟
ج1: يجب اختيار السعة وفقًا لحمل تصميم الرصيف، ونوع السفينة، وترتيب الإرساء، وزاوية قيادة الحبل، وتباعد الحاجز، وهيكل الرصيف، وتصميم مسمار التثبيت، ومتطلبات الموافقة على المشروع. يعد جدول السعة الاسمية مرجعًا للاختيار ويجب التحقق منه مع تصميم الأساس المدني.
س2: ما الفرق بين أعمدة الفولاذ المصبوب وأعمدة حديد الدكتايل؟
A2: يتم اختيار الفولاذ المصبوب بشكل شائع حيث تكون مقاومة الصدمات وهيكل الزهر القوي مطلوبين. يوفر حديد الدكتايل المصبوب / حديد SG مقاومة جيدة للتآكل وأداء صب مستقرًا للاتصال المتكرر بالحبل. يجب أن تتبع المادة النهائية مواصفات المالك وحمل التصميم ومتطلبات الفحص.
س 3: ما هي مراقبة الجودة المهمة بالنسبة لأعمدة الرصيف المثبتة بمسامير؟
A3: تشمل نقاط الجودة المهمة سلامة الصب، والتشطيب السلس لنصف القطر، والتحكم في الأبعاد، ودقة ثقب الترباس، وجودة مسمار التثبيت، وإعداد السطح، والطلاء، وفحص UT / MT الاختياري. إذا كان تصميم الرصيف يتطلب مزيدًا من التحقق، فيمكن ترتيب حساب FEA والتفتيش الخاص بالمشروع.
