منصة العجلات المخروطية ذات القاعدة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Zhongyuan Marine Equipmen
إصدار الشهادات: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
رقم الموديل: قياسي أو مخصص

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: Based on quotation
تفاصيل التغليف: تصدير البليت القياسية أو التعبئة المخصصة
وقت التسليم: بناء على متطلبات المشروع
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: إنتاج مخصص على أساس متطلبات المشروع
افضل سعر اتصل

معلومات تفصيلية
المعيار الفني: DIN81906-1999 (الأسطوانة)، DIN 81907-1997؛ المعيار الألماني يكتب: أسطوانة الشكل B على قاعدة مخروطية الشكل
أقطار الأسطوانة: 160 ~ 560 ملم رقم الأسطوانة: عجلة واحدة
وزن الأسطوانة: 12 ~ 580 كجم مواد: الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي
المعالجة السطحية: السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، المجلفن، المصقول، والمعالجة السطحية الم شهادات التصنيف: CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ
إبراز:

DIN 81907 صب الدوار القاعدة العادلة

منتوج وصف

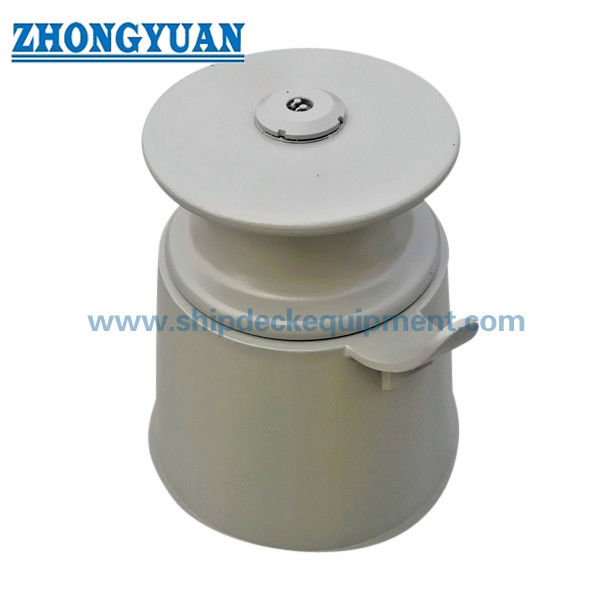

الأسطوانة ذات القاعدة المخروطية | DIN 81907 النموذج ب، 80-320 كيلو نيوتن

نظرة عامة على المنتج

إن أسطوانة القاعدة DIN 81907 Form B عبارة عن مجموعة أسطوانة عمودية واحدة مثبتة على قاعدة مخروطية الشكل. يتم استخدامه لتوجيه خطوط الإرساء والتزييف على مستوى السطح المرتفع، مما يساعد الخط على تغيير اتجاهه دون الاتصال المنزلق المستمر بالحافة الثابتة. تساعد الأسطوانة الدوارة وسطح ملامسة الحبل الناعم على تقليل التآكل الموضعي مع الحفاظ على الخط خاليًا من هيكل السطح القريب.

الشكل B هو التكوين المخروطي الشكل ويختلف عن الترتيب الأسطواني للشكل A. استنادًا إلى جدول المعلمات المتوفر، يتوفر النموذج B بالأرقام الاسمية 8 و12 و20 و32 مع قيم SWL المذكورة من 80 إلى 320 كيلو نيوتن والعديد من خيارات ارتفاع القاعدة. يجب أن يأخذ الاختيار في الاعتبار نوع الخط وقطره، والحبل MBL، واتجاه الرصاص، وارتفاع القاعدة، وهندسة الأساس، وتعزيز السطح، وتفاصيل اللحام، ومواد الأسطوانة، وترتيب المحمل أو الشجيرة، والتشحيم، ونظام الطلاء، ونطاق فحص الفئة المطلوبة.



مواصفات سريعة

  • نوع المنتج: قاعدة التمثال أحادية الأسطوانة ← توجه وتعيد توجيه خط الإرساء أو التواء في موضع سطح مرتفع.
  • المعيار والشكل: DIN 81907:1997-12 النموذج B → تكوين قاعدة التمثال المخروطي؛ تسرد DIN Media هذا الإصدار باعتباره المعيار الحالي لمعرض التمثال.
  • معيار الأسطوانة المرجعي: DIN 81906:1999-05 → مرجع DIN الحالي لسلسلة بكرات التزييف / القاعدة المرتبطة.
  • النطاق الاسمي للنموذج ب: 8 / 12 / 20 / 32 → الأرقام الاسمية الأصغر 1 / 2 / 3 / 5 في الجدول المرفق تنتمي إلى النموذج أ، وليس هذه الصفحة.
  • نطاق SWL: من 80 إلى 320 كيلو نيوتن ← تركيب SWL من الجدول المرفق؛ إنه ليس حبل MBL وليس تصنيف رفع.
  • خيارات ارتفاع القاعدة: من 800 إلى 1400 مم اعتمادًا على الرقم الاسمي → يسمح لخط مركز الأسطوانة بمطابقة سطح السفينة وترتيب حبل الرصاص.
  • خيارات المواد: قاعدة فولاذية مع مادة أسطوانية وفقًا للترتيب ← يتطلب الفولاذ المصبوب الدقيق والحديد العقدي والفولاذ المقاوم للصدأ والمحور والجلبة والمواد الحاملة تأكيدًا.
  • المعالجة السطحية: السفع Sa 2.5 + طبقة تمهيدية واحدة من مادة الإيبوكسي كمرجع → الطلاء النهائي، أو الجلفنة، أو اللمسة النهائية المصقولة المصنوعة من الفولاذ المقاوم للصدأ تتبع مواصفات المشروع المعتمدة.

المعلمات التقنية الرئيسية

أبعاد اختيار النموذج الرئيسي B لسلسلة الأسطوانة ذات القاعدة المخروطية DIN 81907. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. تتبع الرموز d4 وd5 وf جدول المعلمات المرفق ويجب فحصها مقابل الرسم المعتمد قبل الإنتاج.

الرقم الاسمي

سول (كيلو نيوتن)

النموذج ب ح

د4

د5

و
8 80 1000 560 825 1211
12 120 1000 660 925 1259
12 120 1200 660 975 1459
20 200 800 660 870 1083
20 200 1000 660 925 1283
20 200 1200 660 975 1483
20 200 1400 660 1030 1683
32 320 800 810 1020 1153
32 320 1000 810 1075 1353
32 320 1200 810 1125 1553
32 320 1400 810 1180 1753



دليل الاختيار والاستعلام

الخطوة 1: قم بتأكيد نموذج DIN 81907 B وحدد الرقم الاسمي 8 أو 12 أو 20 أو 32 وفقًا لترتيبات SWL المناسبة وترتيب إرساء السفن.

الخطوة 2: تأكد من ارتفاع القاعدة h وارتفاع خط الوسط المطلوب بحيث تتم محاذاة الأسطوانة مع مسار الحبل الوارد والصادر.

الخطوة 3: توفير نوع الحبل، وقطر الحبل، والحبل MBL، وزوايا الرصاص المتوقعة، وواجب الإرساء/التزييف المقصود؛ يجب تأكيد استخدام القطر بشكل منفصل من خلال ترتيب السفينة المعتمد.

الخطوة 4: التأكد من متطلبات الأسطوانة والقاعدة والمحور والجلبة أو المحمل والتشحيم والمواد، بما في ذلك المواد غير القابلة للصدأ أو المواد ذات درجة الحرارة المنخفضة حيثما ينطبق ذلك.

الخطوة 5: تأكيد أبعاد الأساس وتعزيز السطح وتفاصيل اللحام واتجاه الحمل ونظام الطلاء وطريقة الفحص ومتطلبات مجتمع التصنيف.

الخطوة 6: قم بتوفير الكمية ووجهة التسليم ووقت التسليم المطلوب ونوع السفينة ورسم التثبيت والصور المرجعية إذا كانت متوفرة.



بناء

DIN 81906 الأسطوانة العمودية | محور الأسطوانة وترتيب بوش / المحمل | قاعدة مخروطية الشكل B | واجهة أساس سطح ملحومة | سطح أملس ملامس للحبل | نقاط التشحيم والصيانة | متجر التمهيدي أو المعالجة السطحية المحددة



مزايا الأسطوانة والأساس والهندسة

  • توفر القاعدة المخروطي الشكل B منطقة دعم سفلية موسعة لمواضع الأسطوانة المرتفعة ويتم اختيارها عندما يتطلب ترتيب الوعاء قاعدة مدببة بدلاً من الهيكل الأسطواني من الشكل A.
  • تعمل الأسطوانة العمودية المرتفعة على تغيير المسار الأفقي للخط مع المساعدة في إبقاء الحبل بعيدًا عن حواف سطح السفينة وهيكل الحصن والتجهيزات القريبة.
  • تعمل الأسطوانة الدوارة بحرية على تقليل الاحتكاك المنزلق عند سطح التلامس؛ يجب التحكم في محاذاة المحور، وملاءمة الجلبة أو المحمل، والتشحيم، والوصول إلى الصيانة أثناء الإنتاج والخدمة.
  • تسمح مجموعات ارتفاع القاعدة المتعددة بتنسيق الخط المركزي للأسطوانة مع تخطيط السطح الفعلي، ولكن يجب تحديد الارتفاع مع زوايا الخط وترتيب الإرساء المحيط.
  • تنقل قاعدة التمثال تفاعل الرصاص العادل إلى هيكل السفينة؛ يجب مراجعة أساس السطح والتعزيز وتفاصيل اللحام واتجاه الحمل المسموح به من قبل حوض بناء السفن أو مكتب التصميم.
  • يمكن ترتيب مراجعة FEA، واختبار الحمل، وNDT، وتتبع المواد، ومشاهدة الفئة عند تحديدها في خطة فحص المشروع ونطاق الطلب المتفق عليه.

السمات المخصصة

  • المعيار: DIN 81907:1997-12 → إصدار DIN الحالي لخيوط معرض الركيزة.
  • النموذج: قاعدة مخروطية من النموذج B → متميزة عن التكوين الأسطواني للنموذج A.
  • الرقم الاسمي: 8 / 12 / 20 / 32 ← نطاق النموذج B المحدد في جدول الأبعاد المرفق.
  • SWL: 80 / 120 / 200 / 320 كيلو نيوتن → تصنيف التركيب المستخدم للاختيار؛ لا تستبدل حبل MBL أو قدرة الرفع.
  • معيار الأسطوانة: DIN 81906:1999-05 → يجب تأكيد حجم الأسطوانة والمادة الدقيقة من خلال الرقم الاسمي والرسم المعتمد.
  • التثبيت: الأساس الملحوم على السطح ← قاعدة التمثال، وتعزيز السطح، وإعداد اللحام، واتجاه التحميل يتطلب مراجعة الرسم.
  • المواد: ليتم تأكيدها بواسطة المكون → قاعدة التمثال والأسطوانة والمحور والجلبة / المحمل ومتطلبات درجات الحرارة المنخفضة قد تستخدم مواصفات مواد مختلفة.
  • المعالجة السطحية: السفع Sa 2.5 + مادة إيبوكسي تمهيدية كمرجع → الطلاء النهائي أو الجلفنة أو التشطيب المقاوم للصدأ يتبع متطلبات المشروع.
  • متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب الموافقة على شهادة الفئة أو شهادة الصانع أو شهادة المواد أو NDT أو اختبار الشهود قبل عرض الأسعار.

كيف يعمل

يقترب خط الإرساء أو التواء من قاعدة التمثال ← يتصل الخط بالأسطوانة العمودية ← تدور الأسطوانة وتعيد توجيه الخط عند ارتفاع السطح المطلوب ← يتم نقل التفاعل من خلال القاعدة المخروطية إلى أساس السطح المقوى ← يتم فحص الأسطوانة والمحور والتشحيم واللحامات والطلاء أثناء الخدمة



التطبيقات

السفن البحرية | السفن الداخلية | زوارق القطر | زوارق العمل | سفن الشحن | محطات رباط وتزييف | مواضع توجيه خط سطح السفينة المرتفعة | مشاريع البناء والإحلال الجديدة | مواضع توجيه خط القطر المعتمدة عندما يحددها تصميم السفينة



الشهادات والمزايا

يمكن ترتيب الشهادات ووثائق الفحص وفقًا لمتطلبات المشروع وإمكانية تتبع المواد المتفق عليها ونطاق الاختبار وإجراءات موافقة جمعية التصنيف.

الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.



الرسم والصور



التعليمات

س 1: ما الفرق بين نموذج DIN 81907 A والنموذج B؟

A1: يستخدم النموذج A قاعدة أسطوانية ويغطي النطاق الاسمي الأوسع الموضح في الجدول المرفق. يستخدم النموذج ب قاعدة مخروطية الشكل، وفي هذه الصفحة، يقتصر على الأرقام الاسمية 8 و12 و20 و32 مع مجموعات أعلى من ارتفاع القاعدة.

س2: هل يمكن استخدام قيم SWL من 80 إلى 320 كيلو نيوتن كحبل MBL أو قدرة رفع؟

ج2: لا. القيم مناسبة لأرقام SWL من جدول DIN 81907 المرفق. يجب التحقق بشكل منفصل من حبل MBL، وحمل التشغيل، وزاوية الرصاص، وعوامل السلامة، وأساس السطح، والموافقة على المشروع. إن Fairlead ليس منتج رفع.

س 3: ما هي المعلومات المطلوبة قبل الاقتباس؟

A3: تأكيد الرقم الاسمي للنموذج B، SWL، ارتفاع القاعدة، نوع الحبل وقطره، حبل MBL، اتجاه الخط، نوع الوعاء، المادة لكل مكون، متطلبات الشجيرة أو المحمل، التشحيم، معالجة السطح، رسم أساس السطح، نطاق الشهادة، الكمية، الوجهة، ووقت التسليم المطلوب.

الاسمي
لا.		 SWL
كيلو نيوتن		 ح
النموذج أ		 ح
النموذج ب		 أ ب ج د1x S1 د2 د3
士1		 د4 د5 و
1 10 200 - 9 60 135 219,1 × 12,5 255 62 - - 282
400 - - - 482
600 - - - 682
800 - - - 882
2 20 200 - 9 60 135 273 × 12,5 310 72 - - 305
400 - - - 505
600 - - - 705
800 - - - 905
3 30 200 - 9 60 135 355,6 × 12,5 395 87 - - 329
400 - - - 529
600 - - - 729
800 - - - 929
5 50 200 - 9 60 135 457 × 12,5 495 108 - - 363
400 - - - 563
600 - - - 763
800 - - - 963
8 80 200 - 9 80 175 559 × 12,5 595 127 - - 411
400 - - - 611
600 - - - 811
800 - - - 1011
- 1000 560 825 1211
12 120 200 - 10 80 175 660 × 14,2 705 162 - - 459
400 - - - 659
600 - - - 859
800 - - - 1059
- 1000 660 925 1259
- 1200 660 975 1459
20 200 200 - 12 100 220 660 × 17,5 705 192 - - 483
400 - - - 683
600 - - - 883
- 800 660 870 1083
- 1000 660 925 1283
- 1200 660 975 1483
- 1400 660 1030 1683
32 320 200 - 12 100 220 813 × 16 865 232 - - 553
400 - - - 753
600 - - - 953
- 800 810 1020 1153
- 1000 810 1075 1353
- 1200 810 1125 1553
- 1400 810 1180 1753

يكتب l1 l2
+1
-0.3		 l3 l4 l5 ل6 ≈
النموذج أ		 ل6 ≈
النموذج ب		 ص S2 S3 ض ≈
1 174 38 70 20 80 10 - 10 13 - 2
2 228 38 70 20 80 10 - 10 13 - 3
3 310 38 70 20 90 10 - 10 13 - 3
5 412 38 70 20 110 10 - 10 13 - 3
8 504 45 80 30 130 15 13 15 16 15 3
12 602 70 110 30 180 15 14 15 16 15 3
20 585 81 130 40 200 20 22,5 20 20 15 5
32 740 131 180 40 240 20 20 20 20 15 5


                                             منصة العجلات المخروطية ذات القاعدة 0                               رسم النموذج B لقاعدة أسطوانة الصب DIN 81907 معدات سحب السفن Fairlead



منصة العجلات المخروطية ذات القاعدة 1
