منصة العجلات المخروطية ذات القاعدة

منصة العجلات المخروطية ذات القاعدة

لمحة عامة عن المنتج

الـ DIN 81907 Form B pedestal roller fairlead هي مجموعة رصيدة عمودية واحدة مثبتة على قاعدة سطح مخروطية. تستخدم لتوجيه خطوط الارتكاز والتشوه على مستوى سطح سطح مرتفع ،مساعدة خط تغيير الاتجاه دون اتصال الزحف المستمر ضد حافة ثابتةيساعد الدوار الدوار والسطح السلس للاتصال بالحبل على الحد من الاحتكاك المحلي مع الحفاظ على خط خال من هيكل سطح السفينة القريب.

النموذج B هو تشكيل مخروط-قاعدة ويختلف عن ترتيب النموذج A الأسطواني. استنادا إلى جدول المعلمات المقدمة، النموذج B متوفر في الأرقام الاسمية 8، 12، 20و 32 مع قيم SWL المعلنة من 80 إلى 320 kN وعدة خيارات لارتفاع القاعدةيجب أن ينظر في اختيار نوع الخط والقطر، الحبل MBL، اتجاه الرصاص، ارتفاع القاعدة، هندسة الأساس، تعزيز سطح السفينة، تفاصيل اللحام، مادة الدوال،ترتيب المحامل أو الشجيرات، التشحيم، نظام الطلاء، ونطاق فئة التفتيش المطلوبة.

مواصفات سريعة

• نوع المنتج: منصة منصة ذات عجلة واحدة → تقود وتعيد توجيه خط الرفع أو الانحراف في وضعية سطح مرتفعة.
• المعيار والنموذج: DIN 81907:1997-12 النموذج B → تشكيل القاعدة المخروطية ؛ DIN Media يدرج هذه الطبعة على أنها المعيار الحالي للرصاص في المعرض.
• المعيار المرجعي للدراجات: DIN 81906:1999-05 → المرجعية الحالية DIN لسلسلة الدراجات المنحرفة / القاعدة المرتبطة بها.
• النموذج ب النطاق الاسمي: 8 / 12 / 20 / 32 → الأرقام الاسمية الأصغر 1 / 2 / 3 / 5 في الجدول المقدم تنتمي إلى النموذج أ، وليس هذه الصفحة.
• نطاق SWL: 80 إلى 320 kN → تثبيت SWL من الجدول المزود ؛ إنه ليس MBL الحبل وليس قدرة رفع.
• خيارات ارتفاع القاعدة: من 800 إلى 1400 مم اعتمادًا على العدد الاسمي → يسمح لخط وسط الدوار بالتناسب مع ترتيب سطح السفينة وترتيب رصاص الحبل.
• خيارات المواد: قاعدة فولاذية مع مادة عجلة حسب الطلب → الفولاذ الصلب الدقيق ، الحديد العقودي ، الفولاذ المقاوم للصدأ ، المحور ، الشجرة ، ومواد المحامل تحتاج إلى تأكيد.
• معالجة السطح: Sa 2.5 التفجير + طبقة إيبوكسي واحدة كمرجع → الطلاء النهائي أو التكيس أو الطلاء المقاوم للصدأ الملمع يتبع مواصفات المشروع المعتمدة.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد نموذج DIN 81907 B واختيار الرقم الاسمي 8، 12، 20، أو 32 وفقاً للتركيب المطلوب لـ SWL وترتيب رصيف السفينة.

الخطوة الثانية: تأكيد ارتفاع القاعدة h وارتفاع خط الوسط المطلوب بحيث يتماشى الدوار مع مسار الحبل الداخل والخارجي.

الخطوة 3: قدم نوع الحبل، قطر الحبل، MBL الحبل، زوايا الرصاص المتوقعة، ومهام الرفع المقصود / الانحناء. يجب تأكيد استخدام السحب بشكل منفصل من قبل ترتيب السفينة المعتمدة.

الخطوة 4: تأكيد المتطلبات المتعلقة بالدراجة، والقاعدة، والمحور، والجذع أو الوعاء، والتشحيم، والمواد، بما في ذلك المواد المقاومة للصدأ أو منخفضة درجة الحرارة عند الاقتضاء.

الخطوة 5: تأكيد أبعاد الأساس وتعزيز سطح السفينة وتفاصيل اللحام واتجاه الحمل ونظام الطلاء وطريقة التفتيش ومتطلبات جمعية التصنيف.

الخطوة 6: قدم الكمية، وجهة التسليم، الوقت المطلوب للتسليم، نوع السفينة، رسم التثبيت، والصور المرجعية إذا كانت متاحة.

الهيكل

DIN 81906 vertical roller | Roller axle and bush / bearing arrangement | Conical Form B pedestal | Welded deck foundation interface | Smooth rope-contact surface | Lubrication and maintenance points | Shop primer or specified surface treatment

المزايا الهندسية والأسس

• The conical Form B pedestal provides a widened lower support area for elevated roller positions and is selected when the vessel arrangement requires a tapered pedestal rather than the cylindrical Form A structure.
• يغير الدوار الرأسي المرفوع خط القيادة الأفقي للخط بينما يساعد على إبقاء الحبل بعيدا عن حواف سطح السفينة ، وهيكل الحائط ، والمنشآت القريبة.
• يقلل الدوار الحر من الاحتكاك المنزلق في سطح الاتصال ؛ يجب التحكم في محاذاة المحور ، أو تنسيق الشجرة أو الوعاء ، والتشحيم ، والوصول إلى الصيانة أثناء الإنتاج والخدمة.
• العديد من مجموعات ارتفاع القاعدة تسمح لخط وسط الدوار أن يتم تنسيقه مع تخطيط سطح السفينة الفعلي،ولكن يجب اختيار الارتفاع جنبا إلى جنب مع زوايا الخط والترتيب المحيط بالرصيف.
• قاعدة القاعدة تنقل تفاعل الرصاص العادي إلى هيكل السفينة. أساس سطح السفينة، التعزيز، تفاصيل لحام،وينبغي مراجعة اتجاه الحمل المسموح به من قبل حوض بناء السفن أو مكتب التصميم.
• يمكن ترتيب مراجعة FEA واختبار الحمل، NDT، تتبع المواد، والشهادة الفئة عند تحديدها في خطة تفتيش المشروع ونطاق الطلب المتفق عليه.

سمات مخصصة

• المعيار: DIN 81907:1997-12 → الإصدار الحالي من DIN للقيادة في المعارض.
• الشكل: الشكل B قاعدة مخروطية → متميزة عن التكوين الأسطواني الشكل A.
• الرقم الاسمي: 8 / 12 / 20 / 32 → النموذج B المحدد في جدول الأبعاد المزود.
• SWL: 80 / 120 / 200 / 320 kN → تصنيف التثبيت المستخدم للاختيار ؛ لا تستبدل الحبل MBL أو القدرة على الرفع.
• معيار الدوار: DIN 81906:1999-05 → يجب تأكيد حجم الدوار المحدد والمواد من خلال الرقم الاسمي والرسومات المعتمدة.
• التثبيت: أسس سطح السفينة المطاطية → مقاعد القاعدة ، وتعزيز سطح السفينة ، وإعداد لحام ، واتجاه الحمل يتطلب مراجعة الرسم.
• المواد: يجب تأكيدها بواسطة المكون → القاعدة، والعجلة، والمحور، والجذع / الوعاء، ومتطلبات درجة الحرارة المنخفضة قد تستخدم مواصفات مواد مختلفة.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع → الطلاء النهائي ، التصبغ ، أو التشطيب المقاوم للصدأ يتبع متطلبات المشروع.
• متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب الاتفاق على شهادة الفئة أو شهادة المصنع أو شهادة المواد أو اختبار NDT أو اختبار الشهود قبل الاقتباس.

كيف يعمل

Mooring or warping line approaches the pedestal fairlead → Line contacts the vertical roller → Roller rotates and redirects the line at the required deck elevation → Reaction is transferred through the conical pedestal to the reinforced deck foundation → Roller، يتم فحص المحور، وتشحيم، لحام، وتغطية أثناء الخدمة

التطبيقات

Sea-going vessels | Inland vessels | Tugboats | Workboats | Cargo vessels | Mooring and warping stations | Raised deck line-routing positions | Newbuilding and replacement projects | Approved towing-line guidance positions when specified by vessel design

الشهادات والمزايا

يمكن ترتيب الشهادات ووثائق التفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد المتفق عليها ، ونطاق الاختبار ، وإجراءات الموافقة على جمعية التصنيف.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

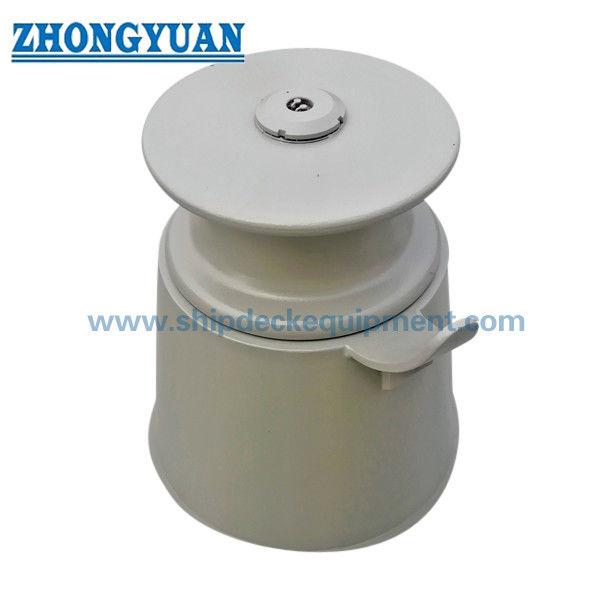

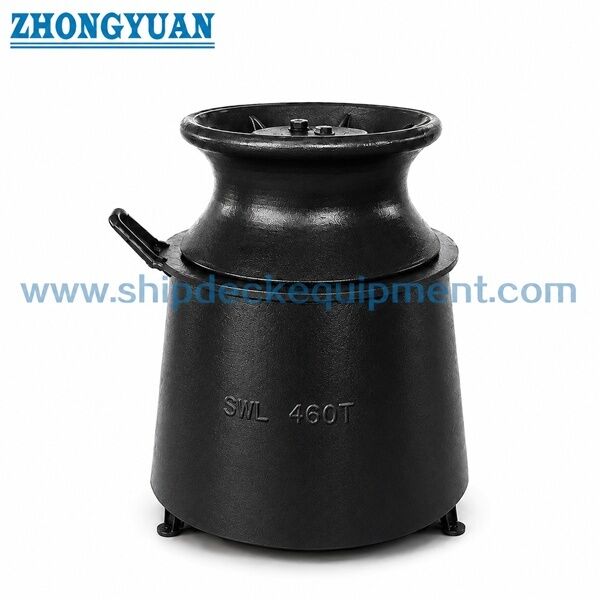

الرسم والصور

الأسئلة الشائعة

س1: ما هو الفرق بين نموذج DIN 81907 A والنموذج B؟

A1: يستخدم النموذج A قاعدة أسطوانية ويغطي النطاق الاسمية الأوسع المبين في الجدول المرفق. يستخدم النموذج B قاعدة مخروطية، و، لهذا الصفحة، يقتصر على الأرقام الاسمية 8، 12، 20،و 32 مع مجموعات أعلى من ارتفاع القاعدة.

السؤال 2: هل يمكن استخدام قيم SWL من 80 إلى 320 كيلون كحبل MBL أو قدرة الرفع؟

ج2: لا. القيم هي أرقام SWL المناسبة من الجدول DIN 81907 المرفق. يجب التحقق بشكل منفصل من MBL الحبل وحمل التشغيل وزاوية الرصاص وعوامل السلامة وأساس سطح السفينة والموافقة على المشروع.لا يُعتبر المنتج منتجًا لرفع الأثقال.

س3: ما هي المعلومات المطلوبة قبل الاقتباس؟

A3: تأكيد الرقم الاسمي للنموذج B ، SWL ، ارتفاع القاعدة ، نوع الحبل والقطر ، MBL الحبل ، اتجاه الخط ، نوع الوعاء ، المواد لكل عنصر ، متطلبات الشجرة أو المحمل ، التشحيم ،معالجة السطح، رسم أساس سطح السفينة، نطاق الشهادة، الكمية، الوجهة، والوقت المطلوب للتسليم.
