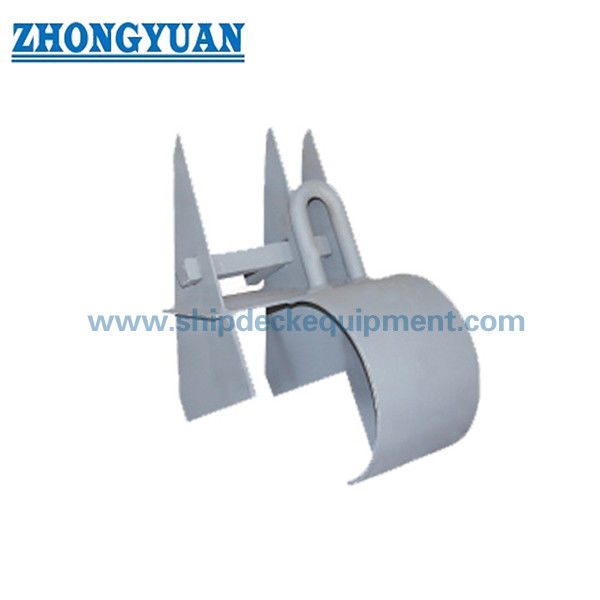

مفك السلسلة البسيطة للسفن الداخلية والسفن الصغيرة CB 531-66

مفك السلسلة البسيطة للسفن الداخلية والسفن الصغيرة CB 531-66

لمحة عامة عن المنتج

أداة CB 531-66 بسيطة لتحرير سلسلة المرساة هي جهاز ضيق لتحرير سلسلة الكابلات المستخدمة في ترتيب سلسلة المرساة للسفن الداخلية والسفن الصغيرة وقوارب العملوتطبيقات بحرية صغيرة مماثلةيتم اختياره حسب قطر سلسلة المرساة الاسمية ويهدف إلى الاحتفاظ بحجم سلسلة المرساة المتطابقة في الترتيب الطبيعي والسماح بإطلاق السلسلة عند تشغيل جهاز الإفراج.

هذا النوع البسيط مناسب عندما تحتاج السفينة إلى تركيب سهل لإطلاق سلسلة المرساة، وسهلة التثبيت، والتشغيل البسيط.ومجموعة أحجام تتراوح من 17 ملم إلى 37 ملم قطر السلسلة الاسمييجب تأكيد المواد ومعالجة السطح واجهة التثبيت ونطاق الشهادة وأي تفاصيل مخصصة وفقًا لرسم السفينة ومتطلبات المشروع.

مواصفات سريعة

• نوع المنتج: أداة إطلاق سلاسل المرساة البسيطة / إطلاق سلاسل السلاسل → تركيبات إطلاق سلاسل المرساة المدمجة لترتيبات مرساة السفن الصغيرة.
• المعيار: CB 531-66 → مرجع لاختيار النموذج ، ومدى قطر السلسلة الاسمي ، والأبعاد الرئيسية.
• القطر الاسمي للسلسلة: 17 ¢ 37 ملم → يغطي أربع مجموعات من الأحجام المقدمة للسلسلة الراسية للأسطول الصغيرة والسفن الداخلية.
• الصف السلسلة المطبقة: الصف 2 والصف 3 السلاسل المرساة → تأكيد الصف السلسلة الفعلية والشهادة قبل الطلب.
• خيارات المواد: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ → اختر وفقًا لبيئة التآكل ومواصفات الوعاء والميزانية.
• معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر محل الايبوكسي ، مصقول ، أو التشطيب المخصص → يجب أن تتوافق الطلاء مع متطلبات صيانة الحاوية وحماية التآكل.
• الوزن التقريبي: 8.93 ≈ 36.88 كجم → مفيد للاقتراحات والتعامل مع التثبيت والتعبئة وتقدير الشحن.
• تركيز التطبيق: السفن الداخلية والسفن الصغيرة → التثبيت والتشغيل البسيط هي مزايا الاختيار الرئيسية.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد CB 531-66 مفك السلسلة البسيطة و اختيار مجموعة الحجم وفقا لقطر السلسلة الاسمي: 17 ′′ 19 ′′ 22 ′′ 25 ′′ 28 ′′ 31 ′′ أو 34 ′′ 37 ملم.

الخطوة 2: تأكيد درجة سلسلة الارتكاز، عادةً درجة 2 أو 3 وفقاً للمواصفات المقدمة، وتقديم رسم السلسلة أو الشهادة إذا كانت متاحة.

الخطوة 3: تأكيد نوع السفينة وموقع التطبيق، وخاصة بالنسبة للسفن الداخلية والسفن الصغيرة وقوارب العمل والشراعيات أو مشاريع استبدال الإصلاح.

الخطوة 4: تأكيد متطلبات المواد: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ أو المواد الخاصة التي يجب تأكيدها وفقًا لمواصفات المشروع.

الخطوة 5: تأكيد معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي، التشطيب المسال، أو طلاء مخصص وفقا لمتطلبات حماية الوعاء من التآكل.

الخطوة 6: تأكيد نطاق الشهادة والكمية ومكان التسليم ووقت التسليم المطلوب ورسم التثبيت وصورة المنتج إذا كان الطلب لتحويل.

الهيكل

جسد مقعد بالسلسلة سطح اتصال بالسلسلة آلية إطلاق بسيطة واجهة القاعدة / التثبيت لتكون مؤكدة ترتيب التشغيل لتكون مؤكدةأو من الفولاذ المقاوم للصدأ

مزايا إطلاق سلسلة الراكب وتركيبها

• التكوين البسيط مناسب للسفن الداخلية والسفن الصغيرة حيث الترتيب المدمج، والتشغيل السهل، والتركيب المباشر مهم.
• أربع مجموعات من قطر السلسلة الاسمية من 17 ملم إلى 37 ملم تجعل المنتج مريحًا لبناء سفن صغيرة جديدة أو طلبات استبدال.
• يجب أن تكون منطقة اتصال السلسلة منتهية بسلاسة لتقليل الاتصال المحلي الحاد مع روابط السلسلة الراسخة أثناء الاحتفاظ والإفراج.
• الصلب C-Mn مناسب لتطبيقات المعدات البحرية الشائعة ، في حين يمكن مناقشة الفولاذ المقاوم للصدأ عندما يتم تحديد مقاومة تآكل أعلى أو متطلبات سفينة محددة.
• Sa 2.5 التفجير مع البرايمر محل البوقسي مناسبة كمعدة حماية الأساسية من التآكل؛ يمكن اختيار المعالجة السطحية المعلبة أو مخصصة وفقا لمتطلبات المشروع.
• يجب تأكيد نطاق الشهادة والتفتيش قبل الإنتاج ، لأن فئة التفتيش ، ويمكن تتبع المواد ، وتفتيش الشهود تعتمد على الحاوية ومتطلبات الطلب.

سمات مخصصة

• المعيار: CB 531-66 → تستخدم عندما يطلب رسم السفينة أو مواصفات حوض بناء السفن هذا المعيار البسيط لفتح سلسلة المرساة.
• نوع المنتج: أداة إطلاق سلاسل المرساة البسيطة → جهاز إطلاق سلاسل السلاسل المدمجة لترتيبات سلاسل المرساة.
• قطر السلسلة الاسمية: 17 37 ملم → حدد الصف الصحيح وفقًا لقطر سلسلة المرساة الفعلي.
• الدرجة المطبقة للسلسلة: الدرجة 2 / الدرجة 3 → تأكيد شهادة السلسلة ومتطلبات المشروع المتطابقة قبل الطلب.
• المواد: الفولاذ C-Mn / الفولاذ المقاوم للصدأ → يجب تأكيد نوع المواد النهائية وفقا لمواصفات الطلب.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي / المغلف / مخصصة → الطلاء النهائي يتبع متطلبات المشروع أو الوعاء.
• التطبيق السفينة: السفن الداخلية والسفن الصغيرة → مناسبة لترتيبات سلسلة المرساة المدمجة واحتياجات إصلاح استبدال.
• التثبيت: ترتيب التثبيت البسيط → يجب تأكيد تفاصيل التثبيت الدقيق والشفرة واللحام والهيكل المحيط بها عن طريق الرسم.
• متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد شهادة الفئة ونطاق التفتيش قبل العرض.

كيف يعمل

Anchor chain is led to the releaser → Chain is positioned in the clench / release seat → The selected chain size is held in the normal arrangement → Crew operates the simple release device when chain release is required → Correct chain size، التثبيت والتفتيش، وإجراءات التشغيل دعم استخدام آمن

التطبيقات

السفن الداخلية. السفن الصغيرة. قوارب العمل. الحواجز. قوارب الخدمة. ترتيبات سلسلة المرساة. مشاريع البناء الجديد.

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال 1: كيفية اختيار الحجم الصحيح لـ CB 531-66 لسلسلة الارتكاز البسيطة؟

ج1: حدد الحجم وفقًا للقطر الاسمي لسلسلة المرساة. يغطي الجدول المرفق مجموعات قطر السلسلة 17?? 19، 22?? 25، 28?? 31 و 34?? 37 مم.يجب أيضا التحقق من رسم الوعاء والسلسلة الفعلية قبل الطلب.

س2: هل هذا المنتج مناسب للسفن الداخلية والسفن الصغيرة؟

ج2: نعم. بناءً على تركيز المنتج المقدم، هذا النوع البسيط مناسب بشكل رئيسي للسفن الداخلية والسفن الصغيرة وقوارب العمل والشراع والترتيبات المماثلة للسلسلة المدمجة للرساة.بالنسبة للسفن الكبيرة أو متطلبات الحمل الخاصة، يجب أن يتم التحقق من الترتيب مقابل رسم الوعاء ومتطلبات الفئة.

س3: ما هي المعلومات اللازمة قبل الاقتباس؟

ج3: يرجى تأكيد المعيار، والقطر الاسمي للسلسلة، ودرجة السلسلة، والمواد، ومعالجة السطح، والكمية، ومتطلبات الشهادة، ورسم التثبيت أو صورة الاستبدال، وجهة التسليم.ومدة التسليم المطلوبة.
