مرفق القوة العالية للأسهم AC-14

مرفق القوة العالية للأسهم AC-14

لمحة عامة عن المنتج

الـ AC-14 هو مرساة عالية القوة (HHP) بدون مخزون مخصصة لترتيبات مرساة السفن حيث تصميم المرساة المعتمدة، والكتلة الاسمية، وخطوط سلسلة المرساة، وأنابيب الهاوس، والسلك الهوائي،ويتم اختيار ترتيب التثبيت كنظام منسق واحدالتاج الواسع ، والشعيرات الطويلة ، والأضلاع المُعززة الطولية هي خصائص شكل AC-14 ، وهي مخصصة لدعم اختراق قاع البحر ونقل الحمولة المستقر دون مخزون.

بالنسبة للمشتريات، يجب عدم اختيار كتلة المرساة الاسمية من نوع السفينة فقط. يجب تأكيدها من رقم معدات السفينة، وقواعد التصنيف المعمول بها،جدول معدات الربط المعتمدة، ورسم الترتيب المحدد للسفينة: نوع المواد، المعالجة الحرارية، الفحص غير المدمر، اختبار الحمل الدقيق، العلامة، الطلاء، نطاق الشهادة،يجب الاتفاق على تفاصيل اتصال السلسلة قبل الإنتاج.

مواصفات سريعة

• نوع المنتج: مرساة HHP AC-14 بدون مخزون → مصممة للاستخدام كجزء من نظام مرسي للسفن المعتمد للفئة.
• الكتلة الاسمية في جدول الأبعاد المقدمة: 75 كجم إلى 30،000 كجم → تغطي أحجام المرجعية الصغيرة من خلال أحجام الرصيف الكبيرة ؛ لا يزال اختيار المشروع يخضع لموافقة الفئة.
• البناء: جسد مرساة الصلب المصبوب مع ساق، التاج، والخيوط، والدبابيس، وتنسيق قيود المرساة → مادة المكون الدقيقة وتفاصيل التجميع لمتابعة الرسمة المعتمدة.
• أساس تصنيف HHP:قوة الاحتفاظ مرتين على الأقل من قوة الارتكاز العادية ذات الوزن نفسه عندما يتم إثباتها من خلال الاختبارات المعتمدة على نطاق كامل → حالة HHP محددة للتصميم والاتفاق..
• ميزة الكتلة: قواعد الفئة قد تسمح لمركز مرخص لـ HHP أن يكون 75٪ من كتلة الركيزة العادية بدون مخزون → هذا ليس خفضًا تلقائيًا لكل مشروع.
• معالجة السطح: الطلاء الأسود البطيني أو الطلاء المضاد للتآكل أو الطلاء المحدد للمشروع → يجب أن يتناسب النظام النهائي مع متطلبات التخزين والنقل والتركيب وطلاء الأوعية.
• تركيز التفتيش: قابلية تتبع المواد ، والفحص الأبعاد ، وجودة الصب ، NDE ، اختبار الحمل الدليل ، الحرية في التنقل ، والتمييز → نطاق يعتمد على متطلبات الفئة والطلب.
• خيارات الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، أو وثائق الشركة المصنعة → متوفرة وفقًا لمتطلبات المشروع وخاضعة لنطاق الموافقة.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى: تأكيد رقم معدات السفينة، وكتلة المرساة المطلوبة، وقبول HHP، وتصنيف الخدمة، وقاعدة جمعية التصنيف المعمول بها.

الخطوة الثانية: تأكيد نوع AC-14، والكتلة الاسمية، والرسومات المعتمدة أو المعيار، والمرجع الأبعاد A ̊J، وما إذا كان الطلب هو لبناء جديد أو استبدال.

الخطوة الثالثة: تأكيد درجة وقطر كابل سلسلة المرساة المتطابقة، ترتيب قيود المرساة / التوصيل، هندسة أنابيب الهاوس، التوافق مع السحاب، وترتيب التثبيت الداخلي.

الخطوة 4: تأكيد نوع الصلب المصبوب ، المعالجة الحرارية ، قابلية تتبع المواد ، طريقة NDE ومدى ، التسامحات الأبعاد ، اختبار الحمل الدليل ، ومتطلبات شهود المسح.

الخطوة 5: تأكيد معالجة السطح، واللون النهائي أو نظام الطلاء، والرمز، والتعبئة، والكمية، وجهة التسليم، والوقت المطلوب للتسليم.

الخطوة 6: قدم ترتيب مرساة السفينة ، و جدول المعدات المعتمدة للفئة ، ورسم جيب المرساة / أنابيب الهاوس ، وقياسات المرساة الحالية ، وصور إذا كانت متاحة.

الهيكل

Anchor shackle | Cast steel shank | Trunnion / pin connection | Broad crown | Twin long flukes | Longitudinal reinforcing ribs | Bills / palms | Stockless rotating head arrangement | Protective coating

قوة الاحتفاظ ، الصب والفوائد الجودة

• The stockless configuration allows the anchor head to rotate relative to the shank so that the flukes can orient toward the seabed during deployment and recover into the hawse arrangement without a transverse stock.
• التاج الواسع والهندسة الطويلة للفلوك تزيد من مساحة التفاعل مع التربة مقارنة بنموذج غير عادي.لا يزال الأداء الفعلي للمحافظة يعتمد على اختبارات HHP المعتمدة وظروف قاع البحر.
• لا يعتمد تسمية HHP على المظهر وحده. يجب أن يكون تصميم المرساة قد وافق على دليل على قوة الاحتفاظ الكاملة،ويجب أن يؤكد المشروع أن الموافقة المختارة تغطي نطاق الكتلة المطلوب.
• يجب أن يتم إنتاج مكونات الصلب المصبوب من المواد المعتمدة مع القدرة على التتبع والمعالجة الحرارية حسب الحاجة.يجب أن تتبع الإجراءات المعتمدة وقبول المراقب.
• وتشمل نقاط التفتيش الحرجة الأسطح المزدوجة والتاجية، واجهات القضبان والدبابيس، وصلة قيود المرساة، الامتثال الأبعاد، الدوران الحر للرأس، العلامة،والفحص بعد الاختبار.
• يجب تحديد اختبار الحمل المؤكد، اختبار NDE، الاختبار الميكانيكي، ومحتوى الشهادة في خطة التفتيش والفحص بدلاً من الافتراض من قائمة الشهادات العامة.
• بالنسبة لمشاريع الاستبدال ، فإن التكيف الأبعاد مع أنبوب هاوس الموجود ، جيب المرساة ، السدادة ، كابل السلسلة ، ورصاص الوقود مهم مثل مطابقة الكتلة الاسمية.

سمات مخصصة

• نوع المرساة: مرساة HHP AC-14 بدون مخزون → تأكيد التصميم والمجموعة المعتمدة للطبقة المختارة.
• الكتلة الاسمية: 75 ≈ 30،000 كجم في الجدول المقدم → الكتلة النهائية تتبع متطلبات معدات ترسانة السفينة.
• المواد: الصلب المصبوب → الجودة الدقيقة، حالة المعالجة الحرارية، ومخطط مواد المكونات التي سيتم تأكيدها.
• فئة قوة الاحتفاظ: قبول HHP → الفئة يتطلب أداء ثابت لقوة الاحتفاظ للتصميم.
• اتصال السلسلة: قيود المرساة / اتصال محدد للمشروع → قطر الدبوس ، والفتح ، والتوافق يتطلب تأكيد الرسم.
• اختبار الحمل المؤكد: وفقًا لقواعد الفئة المعمول بها → يجب تأكيد الحمل الاختباري والمثبت والشاهد ومعايير القبول قبل العرض.
• التفقد والتحقق: وفقًا لمنهج ITP → المعتمد ، فإن التغطية ومعايير القبول ونقاط انتظار المسح تعتمد على نطاق المشروع.
• معالجة السطح: طلاء أسود من الطين / طلاء مضاد للتآكل / مخصص → مواصفات الطلاء ودرجة التحضير للتأكيد.
• العلامة والتتبع: وفقًا لمتطلبات الفئة والترتيب → الكتلة الاسمية ، والتحديد ، ومراجع الحرارة / التتبع ، وربط الشهادة حسب الاقتضاء.

كيف يعمل

Anchor is released through the hawse pipe → Stockless head rotates and flukes orient toward the seabed → Chain pull develops a low lead angle → Flukes penetrate and mobilize soil resistance → Chain catenary and anchor holding resistance restrain the vessel → Windlass recovers the anchor into the hawse or anchor pocket

التطبيقات

أنظمة ترسانة الحاجز. سفن الحاويات. ناقلات البضائع. ناقلات النفط. سفن الشحن العام.

الشهادات والمزايا

يمكن ترتيب شهادات المواد، وثائق المصنع، وسجلات التفتيش، وسجلات اختبار الحمل الدليل، وشهادات الفئة وفقا لمتطلبات المشروع، وضع التصميم المعتمد، نطاق المسح،وإجراءات جمعية التصنيف.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

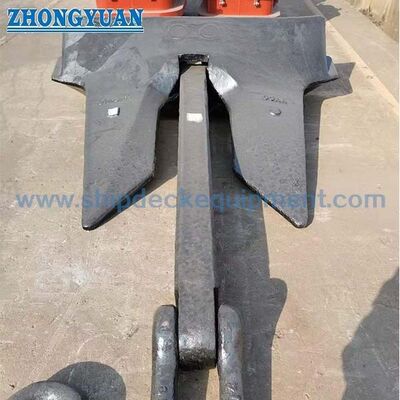

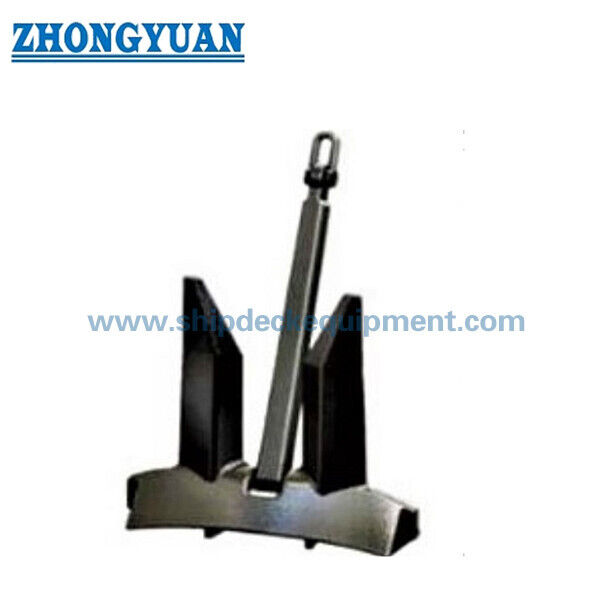

الرسم والصور

الأسئلة الشائعة

س1: كيف يتم اختيار كتلة مرساة AC-14 الصحيحة؟

A1: يجب أن يستند الاختيار إلى رقم معدات السفينة ومتطلبات معدات الارتكاز المعتمدة للفئة ، ثم يتم التحقق من نطاق الموافقة AC-14 ، كابل السلسلة ، أنبوب الهاوز ،سحاب الريح، وترتيب التثبيت. الجدول الأبعاد وحده ليس أساسا للاختيار الكامل.

السؤال 2: هل كل مرساة AC-14 خفيفة تلقائيًا بنسبة 25% عن مرساة عادية بدون مخزون؟

A2: لا. قواعد التصنيف قد تسمح لمركب مرصع HHP المثبت والمعتمد أن يكون له كتلة تعادل 75٪ من المتطلبات العادية بدون مخزون.يتم تطبيق الخفض فقط عندما يتم قبول تصميم الارتكاز وترتيب المشروع من قبل جمعية التصنيف المعنية.

س3: ما الذي يجب تأكيده من أجل شهادة الفئة والاختبار؟

A3: تأكيد جمعية الفئة، وضع التصميم المعتمد أو موافقة النوع، نوع المواد، المعالجة الحرارية، NDE، الاختبارات الميكانيكية، اختبار الحمل المضاد، الفحص الأبعاد، فحص الدوران الحر، العلامة،نقاط انتظار المسح، وقائمة الشهادات النهائية قبل العرض.
