لمحة عامة عن المنتج

تغطي مجموعة المنتجات هذه ملحقات سلسلة المرساة الفولاذية المستخدمة لربط أو إنهاء أو تدوير أو توسيع أو تكييف مجموعات السلاسل في أنظمة مرساة السفن والرصيف البحري.العناصر المتاحة تشمل قيود كينتر، ربط الأغلال، الأغلال النهائية، الأغلال المدورة، الأغلال المدورة، أغلال الطوافة، المجموعات المدورة، الألواح، الروابط المشتركة، الروابط الموسعة، الروابط النهائية، ومكونات الاتصال الخاصة بالمشروع.

يتم توفير الملحقات من خلال شركاء تصنيع مؤهلين للسلسلة الراسخة بدلاً من تقديمها كمنتجات مصنعة داخلياً. يتم اختيارها على أساس القطر الاسمي للسلسلة،مستوى السلسلة، هندسة وصلة التزاوج ، متطلبات مقاومة الحمل والكسر ، ترتيب الدبوس ، طريق المواد ، المعالجة الحرارية ، نطاق التفتيش ، ووثائق التصنيف.يمكن أن يدعم توافر المخزون استفسارات الطوارئ لإصلاح السفينة أو استبدالها، ولكن يجب تأكيد المنتج الفعلي، والصنف، والأبعاد، والعلامات، والشهادة المجموعة قبل الاقتراح.

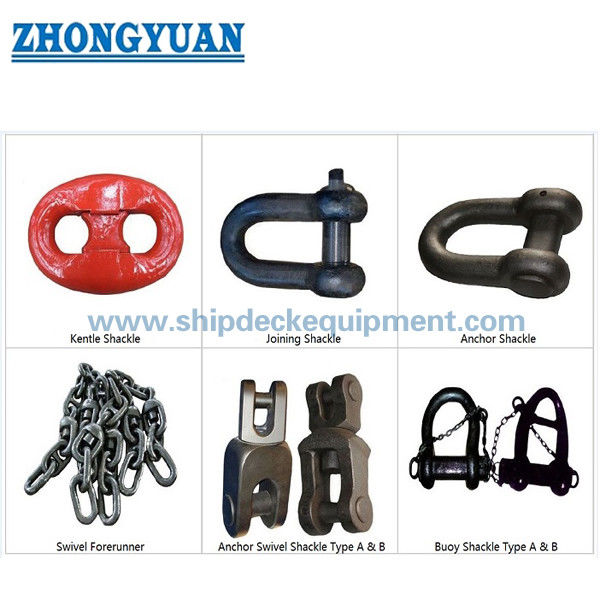

أنواع الملحقات المتاحة

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link

مواصفات سريعة

• فئة المنتجات: سلاسل الارتكاز وملحقات سلاسل الارتكاز → تستخدم لاستكمال أو استبدال مجموعات السلاسل، وليس كمعدات رفع عامة.
• نطاق قطر الاسمية: 12.5162 ملم كمجموعة إمدادات → التوافر النهائي يعتمد على نوع الملحقات ، والصنف ، وموافقة الشركة المصنعة ، وحالة المخزون.
• طرق المواد: الصلب المجعد أو الصلب المصبوب أو بناء القضبان → العملية المسموح بها تعتمد على تصميم الملحقات وقاعدة الفئة المعمول بها.
• فئات سلسلة المرساة البحرية: U2 / U3 المذكورة في المعلومات المقدمة → يجب تأكيد تسمية الفئة الدقيقة ونطاق الشهادة لكل عنصر.
• تصنيفات رصيف البحر: R3 / R3S / R4 مذكورة على أنها متوفرة → تصنيفات البحر تتطلب تصنيعًا منفصلًا معتمدًا ومعالجة حرارية واختبار وتتبع.
• حماية السطح: الطلاء الأسود أو الغلاف الجوال الساخن → يجب أن ينظر في اختيار الطلاء إلى خدمة السلسلة، والتناسب الأبعاد، وتسلسل التفتيش، ومواصفات المشروع.
• نطاق مفصل للقضبان: القطر الاسمي للسلسلة 38 90 ملم → يحتوي جدول المرجعية المقدم على أحمال الاختبار من الصف M2 / M3 ووزن النوع A / النوع B.
• التوريد والتوثيق: الطلب على المخزون أو المشروع → المصنع والمواد والاختبار ووثائق NDE والفئة متوفرة فقط وفقًا لنطاق الطلب المؤكد.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تحديد الملحقات الدقيقة: القيود الكينتر، القيود النهائية، الدورانية، مجموعة الدورانية، القيود الرافعة، الرابط الموسع، أو عنصر اتصال آخر.

الخطوة 2: تأكيد القطر الاسمي للسلسلة، وبناء السلسلة، والصنف، والمعيار المعمول به أو قاعدة الفئة، والأبعاد المتطابقة لخطوط السلسلة المجاورة.

الخطوة الثالثة: قدم الحمل المؤكد المطلوب أو حمل الكسر أو أساس الاختبار المعتمد. لا تستبدل SWL أو الحمل المؤكد أو MBL ببعضها البعض.

الخطوة الرابعة: تأكيد البناء المُصَوَّر أو المصبوب أو المُطَوَّح؛ حالة المعالجة الحرارية؛ ترتيب الدبوس والقفل؛ وأي قيود على إصلاح اللحام.

الخطوة الخامسة: تأكيد النهاية السطحية، العلامة، NDE، تقرير الأبعاد، قابلية تتبع المواد، شهادة الصانع، وشهادة الفئة قبل الاقتراح.

الخطوة 6: قدم الكمية، والوقت المطلوب للتسليم، والوجهة، والضرورة الملحة لاستبدال المخزون، ونوع السفينة أو الوحدة البحرية، والرسوم أو الصور الواضحة للجزء الموجود.

الهيكل

Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish

المواد والتصنيع والفحص المزايا

• يتم مطابقة هندسة الملحقات إلى سلسلة الاتصال ، لأن القطر الاسمي وحده لا يؤكد التلاءم بين القيود ، والدوران ، والرابط النهائي ، والرابط الموسع ، وكابل السلسلة المجاور.
• توفر الملحقات المصقولة مسارًا للحمولة المصقولة عندما يحدد التصميم المعتمد ومسار المواد التصميم.يتم توفير بدائل القضبان المصبوبة أو المطاطية فقط عندما يسمح به التصميم والاتفاق المعمول به.
• يتم اختيار المعالجة الحرارية حسب الدرجة وطريقة التصنيع ويتم الانتهاء منها قبل المراحل المحددة للدليل والكسر والميكانيكية والتفتيش.
• بالنسبة للموردات المصنفة ، يجب أن تظل هوية المواد ورقم الحرارة وتسجيل الدرجة ووثائق الاختبار قابلة للتتبع من المواد المعتمدة إلى الملحقات النهائية.
• يتم التعامل مع ملحقات R3 / R3S / R4 البحرية على أنها نطاق اعتماد وتأهيل منفصل عن ملحقات سلسلة مرساة سفن U2 / U3 التقليدية.
• يجب أن يشمل فحص الأبعاد قطر الدبوس ، فتحات التزاوج ، أسطح المحامل ، مساحات القفل ، والأبعاد اللازمة للاتصال بمجموعة السلسلة الحالية.
• يمكن أن تقصّر العناصر المخزنة المختارة وقت الإصلاح، مع مراعاة التفتيش المادي، والتأكيد الأبعاد، والتحقق من الجودة، وتوافر الشهادات.

سمات مخصصة

• حالة التوريد: منتج التوريد المصدر → يتم توفيره من خلال شركاء تصنيع مؤهلين في سلسلة الارتكاز؛ يتم تأكيد الشركة المصنعة المعتمدة بالاقتراح.
• مجموعة المنتجات: الملحقات القياسية والخاصة للسلسلة → يشمل الاختيار الاتصال والانتهاء والدوران والتكبير وواجهات الطوافة أو الرفع.
• القطر الاسمي: 12.5 ≈ 162 ملم نطاق الإمداد → نطاق الحجم المعتمد يختلف حسب نوع الملحقات والصنف والمصنع.
• الدرجة البحرية: U2 / U3 → لا تستخدم إلا عندما يتم تأكيد درجة سلسلة المرساة للسفينة المحددة وشهادة.
• الدرجة البحرية: R3 / R3S / R4 → تتطلب موافقة سلسلة الرصيف البحرية ، المواد الخاضعة للرقابة ، المعالجة الحرارية ، الاختبار ، والقدرة على التتبع.
• مسار المواد: الصلب المسامير / الصب / المطاط → المسار النهائي يتبع تصميم الملحقات ومتطلبات الفئة وعملية التصنيع المعتمدة.
• النهاية السطحية: الطلاء الأسود / الغسيل الحار → النهاية النهائية تتبع بيئة الخدمة ومواصفات المشروع.
• نطاق الشهادة: وفقًا لمتطلبات الطلب → شهادة الفئة ، لا يفترض أن تكون سجلات المواد والاختبارات وNDE والتمييز إدراجات قياسية.

كيف يعمل

تم تحديد اتصال السلسلة المطلوب → نوع الملحقات والقطر الاسمي والصنف والهندسة المزدوجة متطابقةأو يتم تجميع رابط الاتصال في نظام السلسلة → يتم نقل حمولة الشد عبر مسار الحمل المعتمد → العلامة، يتم الانتهاء من التفتيش والاختبار والتوثيق وفقا لمدى الطلب

التطبيقات

Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares

الشهادات والمزايا

يمكن ترتيب الشهادات والشهادات الاستقصائية وفقًا للمعدات المختارة والصنف والمصنع المعتمد وتتبع المواد ونطاق الاختبار ومتطلبات جمعية التصنيف.التوافر يخضع لمراجعة المشروع ويجب التأكيد عليه قبل الطلب.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

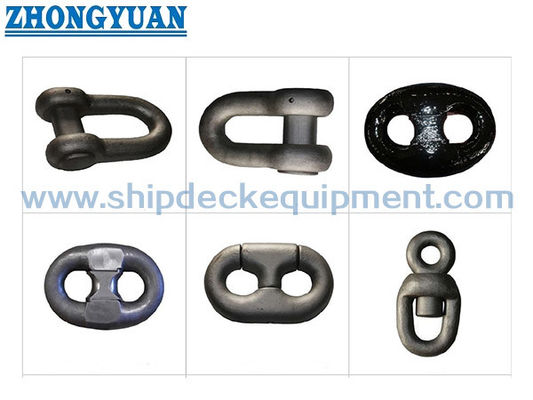

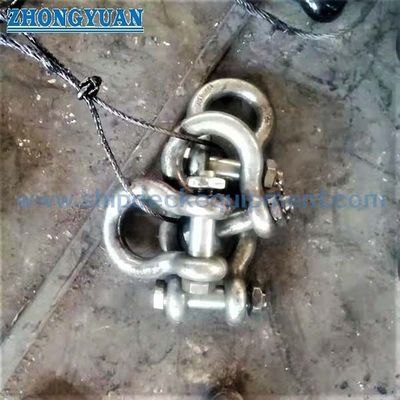

الرسم والصور

الأسئلة الشائعة

السؤال 1: هل القطر الاسمي للسلسلة كافٍ لطلب ملحقات سلسلة المرساة؟

ج1: لا. يجب تأكيد نوع الملحقات، ودرجة السلسلة، وأبعاد الروابط المجاورة، وتخطيط الدبوسات، وقاعدة مقاومة أو كسر الحمل، والرسومات القياسية أو المعتمدة، ومتطلبات الشهادة.

السؤال 2: هل يمكن استبدال ملحقات سلسلة المرساة U2 أو U3 للسفينة بملحقات R3 أو R4 للرصيف البحري؟

ج2: ليس تلقائياً. فأن تصنيفات سلاسل مرساة السفن التقليدية و تصنيفات رصيف السفن البحرية لها مواد مختلفة، و موافقة، ومعالجة حرارية، واختبار، وتعب، و قابلية التتبع،ومتطلبات الوثائق-البدل يتطلب التصميم والموافقة على الفئة

السؤال 3: ما هي الوثائق التي يجب تحديدها لطلب مرتب؟

A3: اعتمادا على الطلب، طلب المصنع المعتمد ومجال المنتج، شهادة المواد، سجل المعالجة الحرارية، تقرير الأبعاد، دليل وتسجيلات تحميل كسر، الاختبارات الميكانيكية،تقارير TDE، قائمة تحديد الهوية، وشهادة الفئة أو التصديق على المسح.
