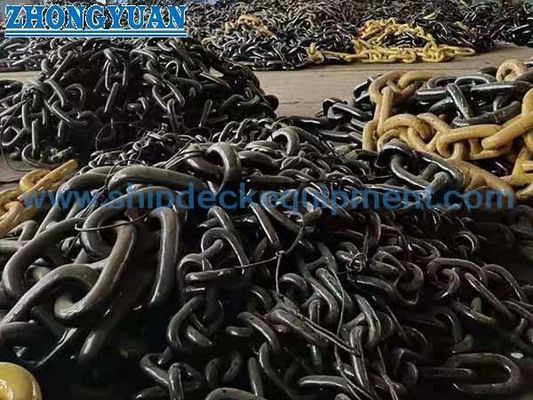

سلاسل مرساة بحرية ذات وصلة أساسية U1 U2 U3
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قطر السلسلة: | 12.5 ملم إلى 70 ملم | الطول لكل طلقة: | 25.0 ~ 27.5 م |
|---|---|---|---|
| يكتب: | رابط مسمار | بناء: | شريط فولاذي ملحوم بعقب فلاش |
| درجة: | U2؛ U3 | الاختبار: | اختبار خصائص المواد، والمعالجة الحرارية، واختبار الحمل الإثبات، واختبار حمل الكسر |
| المعالجة السطحية: | السفع بالحصى، المجلفن بالغمس الساخن، المطلي باللون الأسود أو حسب الحاجة | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، رينا، إلخ |
| إبراز: | IACS Stud Link Anchor Chain و U2 Stud Link Anchor Chain وسلسلة المرساة البحرية U3,U2 Stud Link Anchor Chain,U3 marine anchor chain |
||
منتوج وصف

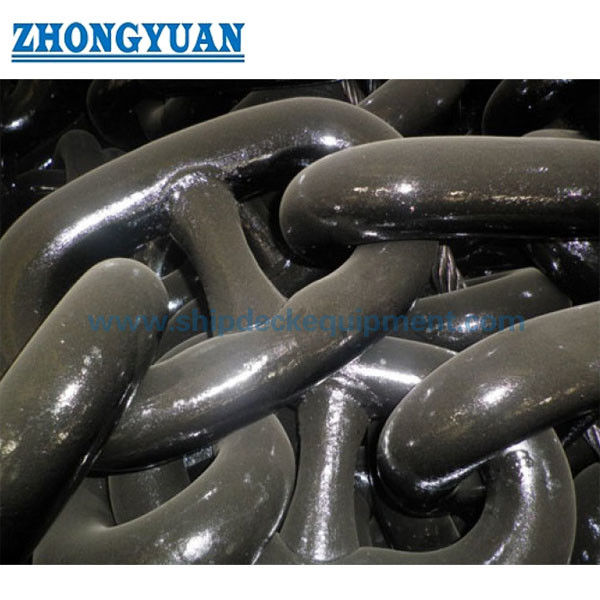

سلسلة مرساة بحرية بروابط مسمارية | ملحومة بالوميض | U1 U2 U3 للترسية في السفن
نظرة عامة على المنتج
سلسلة المرساة البحرية بروابط مسمارية هي كابل سلسلة ملحوم بالوميض يتم توريده لأنظمة الترسية في السفن. تحتوي كل وصلة مشتركة على مسمار مركزي يدعم هندسة الوصلة، ويساعد على الحد من التشوه والالتواء المفرط، ويوفر تشابكًا مستقرًا مع رافعة كابل المرساة. يتم اختيار السلسلة كجزء من ترتيب الترسية الكامل، بما في ذلك المرساة، ورافعة الكابل، ومثبت السلسلة، وأنبوب المرساة، وخزان السلسلة، وملحقات التوصيل.
النطاق المورد هو 12.5-70 مم في درجات U1 و U2 و U3، مع أطوال مقاطع عادة ما يتم طلبها بين 25.0 مترًا و 27.5 مترًا. يوفر ISO 1704:2022 الأساس الأبعاد المعترف به لسلاسل المرساة بروابط مسمارية، بينما توفر قواعد التصنيف المعمول بها و IACS UR W18 متطلبات التصنيع المعتمد والمواد والمعالجة الحرارية واختبار التحمل واختبار حمل الكسر ووضع العلامات وإصدار الشهادات. تتعلق هذه الصفحة بسلسلة مرساة السفن؛ سلاسل الربط الدائم في المنصات البحرية مثل R3 و R3S و R4 وما فوق هي منتجات منفصلة وتتطلب مواصفات مختلفة.
مواصفات سريعة
- نوع المنتج: سلسلة مرساة بحرية بروابط مسمارية → تستخدم بين ترتيب الترسية للمرساة وخزان السلسلة في السفينة.
- الإنشاء: وصلات فولاذية مدرفلة ملحومة بالوميض مع مسامير مثبتة → تدعم شكل الوصلة وتشابك رافعة الكابل المستقر.
- خيارات الدرجة: U1 / U2 / U3 → تتبع الدرجة النهائية حساب معدات السفينة، وقاعدة التصنيف، ونطاق أعمال السلسلة المعتمدة.
- القطر الاسمي: 12.5-70 مم → يجب تأكيد الأبعاد المعتمدة التفصيلية والكتلة مقابل رسم التصنيف الخاص بالشركة المصنعة.
- طول المقطع: 25.0-27.5 م حسب الطلب → 27.5 م هو طول السلسلة القياسي المشار إليه لاختبار حمل التحمل التصنيفي في IACS UR W18.
- أساس الاختبار: فحص الأبعاد، اختبار حمل التحمل، اختبار حمل الكسر، واختبارات ميكانيكية تعتمد على الدرجة → يتم تأكيد نطاق المسح قبل الإنتاج.
- حالة السطح: مطلية باللون الأسود، أو مصقولة بالرمل، أو مجلفنة بالغمس الساخن عند قبولها من قبل المشروع والتصنيف → يتم تطبيق الطلاء بعد الفحص والاختبار المطلوبين.
- حالة التوريد: يتم الحصول عليها من مصنعي سلاسل معتمدين من قبل التصنيف → يتم ترتيب شهادة التصنيف ووثائق الشركة المصنعة وإمكانية تتبع المواد وفقًا لنطاق الشراء.
المعلمات الفنية الرئيسية
| اسمي الحجم |
L | B | تحمل الحمل |
كسر الحمل |
تحمل الحمل |
كسر الحمل |
تحمل الحمل |
كسر الحمل |
الوزن (كجم/27.5م) |
| مم | مم | مم | كيلو نيوتن | كيلو نيوتن | كيلو نيوتن | كيلو نيوتن | كيلو نيوتن | كيلو نيوتن | كجم |
| 12.5 | 75 | 45 | 28.75 | 57.81 | 41.2 | 82.6 | 56.4 | 112.8 | 85.41 |
| 14 | 84 | 50.4 | 34.78 | 69.93 | 51 | 101.9 | 70.76 | 141.51 | 106.55 |
| 16 | 96 | 57.6 | 47.1 | 94.72 | 66.2 | 132.3 | 92.42 | 184.83 | 139.43 |
| 17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.1 | 178.35 |
| 19 | 114 | 68.4 | 66.42 | 133.57 | 93.6 | 187.2 | 130.32 | 260.64 | 217.68 |
| 20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.7 | 303.42 | 229.14 |
| 22 | 132 | 79.2 | 89.06 | 179.08 | 125.4 | 250.9 | 174.4 | 349.4 | 264.49 |
| 24 | 144 | 86.4 | 105.98 | 213.25 | 149.9 | 298.9 | 207.9 | 415.8 | 341.82 |
| 26 | 156 | 93.6 | 124.38 | 250.12 | 175.4 | 350.8 | 244 | 488 | 369.94 |
| 28 | 168 | 100.8 | 144.26 | 290.08 | 203.8 | 406.7 | 283 | 566 | 427.04 |
| 30 | 180 | 108 | 165.6 | 333 | 234.2 | 467.5 | 324.9 | 649.8 | 490.98 |
| 32 | 192 | 115.2 | 188.42 | 378.88 | 265.6 | 531.2 | 369.6 | 739.3 | 559.65 |
| 34 | 204 | 122.4 | 212.7 | 427.72 | 299.9 | 599.8 | 417.3 | 834.6 | 671.52 |
| 36 | 216 | 129.6 | 238.46 | 479.52 | 336.1 | 672.3 | 467.8 | 935.7 | 707.85 |
| 38 | 228 | 136.8 | 265.7 | 534.28 | 374.4 | 748.7 | 521.3 | 1042.5 | 788.98 |
| 40 | 240 | 144 | 294.4 | 592 | 414.5 | 829.1 | 577.6 | 1155.2 | 869.36 |
| 42 | 252 | 151.2 | 324.58 | 652.68 | 457.7 | 915.3 | 636.8 | 1273.6 | 959.3 |
| 44 | 264 | 158.4 | 356.22 | 716.32 | 502.7 | 999.6 | 698.9 | 1398 | 1111.25 |
| 46 | 276 | 165.6 | 389.34 | 782.92 | 548.8 | 1097.6 | 763.9 | 1527.8 | 1152.07 |
| 48 | 288 | 172.8 | 423.94 | 852.48 | 597.8 | 1195.6 | 831.7 | 1663.5 | 1256.26 |
| 50 | 300 | 180 | 460 | 926.09 | 648.8 | 1239.6 | 902.5 | 1805 | 1360.41 |
| 52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
دليل الاختيار والاستعلام
الخطوة 1: تأكد من أن المتطلب هو لسلسلة مرساة بحرية بروابط مسمارية، ثم قم بتوفير نوع السفينة، وجمعية التصنيف، ورقم المعدات أو بيانات ترتيب الترسية.
الخطوة 2: تأكد من القطر الاسمي والدرجة U1 أو U2 أو U3 من حساب المعدات المعتمد من قبل التصنيف، ومواصفات المرساة، وأبعاد رافعة كابل المرساة.
الخطوة 3: تأكد من الطول الإجمالي للسلسلة، والطول لكل مقطع، وترتيب الوصلات الفردية عند الحاجة، والوصلات الطرفية المطلوبة، والوصلات الموسعة، ومسامير الربط من نوع Kenter، والمفصل الدوار أو مسمار المرساة.
الخطوة 4: تأكد من حالة المعالجة الحرارية، وتشطيب السطح، ووضع العلامات، وما إذا كانت السلسلة البديلة يجب أن تتطابق مع سلسلة موجودة، وجيب البرغي، ومجموعة الملحقات الموجودة على متن السفينة.
الخطوة 5: تأكد من نطاق الفحص والشهادة: جمعية التصنيف المعينة، حضور المسح، إمكانية تتبع المواد، اختبارات التحمل / الكسر، الاختبارات الميكانيكية، وأي متطلبات إضافية للاختبارات غير الإتلافية.
الخطوة 6: قم بتوفير الكمية، وجهة التسليم، ووقت التسليم المطلوب، ومتطلبات التعبئة، وشهادة السلسلة الحالية، أو الرسم، أو صور الأبعاد الواضحة عند توفرها.
الهيكل
وصلات مشتركة ملحومة بالوميض | مسامير فولاذية مثبتة مركزيًا | تاج الوصلة ومنطقة اللحام | مقطع السلسلة | وصلة طرفية ووصلة موسعة | مسمار ربط Kenter | مفصل دوار / مسمار مرساة حسب ترتيب الترسية
مزايا التصنيع والاختبار وتتبع الأثر
- يتم توريد السلسلة من مصانع معتمدة من قبل جمعية التصنيف المعينة للدرجة المطلوبة، والقطر، وطريقة التصنيع، وحالة المعالجة الحرارية.
- يضمن تحديد قضبان اللف والتحكم في رقم الحرارة إمكانية تتبع المواد من فولاذ السلسلة الوارد عبر تشكيل الوصلات، واللحام بالوميض، والمعالجة الحرارية، والاختبار، وإصدار الشهادات النهائية.
- يتم التحكم في قطر الوصلة، وطول خمس وصلات، وموضع المسمار، وتثبيت المسمار، وتفاوتات الأبعاد مقابل ISO 1704 أو التصميم المعتمد من قبل التصنيف.
- معلمات اللحام بالوميض وإزالة الوميض هي نقاط حرجة في الإنتاج؛ يتم فحص منطقة اللحام بصريًا قبل الطلاء، مع ترتيب فحص إضافي فقط عند تحديده.
- لحام المسامير، حيثما يتم استخدامه، يتبع إجراءً معتمدًا ويكتمل قبل المعالجة الحرارية النهائية. يتم فحص موضع المسمار وتثبيته لتجنب الانحراف غير المقبول أو التثبيت غير المحكم.
- يتم اختبار كل طول سلسلة 27.5 مترًا تحت حمل التحمل وفقًا لإجراء التصنيف المعمول به؛ يتم أخذ عينات حمل الكسر واختبارات ميكانيكية تعتمد على الدرجة وفقًا لخطة المسح المعتمدة.
- يتم تمييز أطوال السلسلة النهائية بالدرجة ورقم الشهادة وختم الجمعية عند اعتمادها من قبل التصنيف، مما يسمح بربط المقاطع المسلمة بوثائق الاختبار والمواد.
سمات مخصصة
- المعيار: ISO 1704:2022 / قاعدة التصنيف المعمول بها → تأكيد المعيار الأبعاد وإصدار التصنيف المذكور في مواصفات الشراء.
- الدرجة: U1 / U2 / U3 → تحدد الدرجة خصائص المواد والمعالجة الحرارية وأحمال التحمل / الكسر المعتمدة.
- القطر: 12.5-70 مم → يتم اختيار الحجم النهائي بواسطة متطلبات معدات الترسية للسفينة، وليس حسب وزن السلسلة وحدها.
- طول المقطع: 25.0-27.5 م → يخضع طول المقطع الخاص وتكوين الوصلة الطرفية لتأكيد أعمال السلسلة والتصنيف.
- تشطيب السطح: طلاء أسود / مصقول بالرمل / مجلفن بالغمس الساخن → يجب أن يكون الطلاء متوافقًا مع تسلسل الفحص المطلوب ومواصفات المشروع.
- الملحقات: مسمار ربط / وصلة طرفية / وصلة موسعة / مفصل دوار / مسمار مرساة → يتم توريدها كنظام متطابق الدرجة والقطر عند الحاجة.
- الشهادات: وفقًا للتصنيف المعين ونطاق الأعمال المعتمد → يتم تأكيد توفر الشهادة قبل الطلب، ولا يُفترض ذلك لكل سلسلة مخزنة.
كيف تعمل
يتم نشر المرساة → تمر سلسلة المرساة بروابط مسمارية عبر أنبوب المرساة ورافعة كابل المرساة → تدعم المسامير هندسة الوصلة وتشابك الجيب المستقر → يتم التحكم في شد السلسلة بواسطة فرامل رافعة الكابل ومثبت السلسلة → يتم استعادة المرساة وغسل السلسلة وتخزينها في خزان السلسلة
التطبيقات
سفن البضائع | ناقلات البضائع السائبة | ناقلات النفط | سفن الحاويات | سفن البضائع العامة | قوارب العمل | أنظمة الترسية الجديدة | مقاطع سلاسل مرساة بديلة | أطوال سلاسل احتياطية وملحقات معتمدة
الشهادات والمزايا
يمكن ترتيب شهادات التصنيف من خلال الشركة المصنعة للسلسلة المعتمدة وفقًا للدرجة المطلوبة، والقطر، والمعالجة الحرارية، ونطاق الاختبار، وخطة المسح. تنشئ IACS متطلبات فنية موحدة؛ تقوم جمعية التصنيف الفردية بإجراء أو قبول المسح وإصدار شهادة المنتج المعمول بها.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
أسئلة وأجوبة
س1: كيف يجب اختيار درجة سلسلة المرساة U1 أو U2 أو U3؟
ج1: استخدم حساب معدات الترسية المعتمد من قبل التصنيف للسفينة، وقطر السلسلة، ومواصفات المرساة، وتصميم رافعة كابل المرساة. لا ينبغي استبدال درجة أعلى تلقائيًا لأن السلسلة الكاملة والملحقات ورافعة الكابل والموافقة التصنيفية يجب أن تظل متوافقة.
س2: هل يتم إجراء اختبارات الموجات فوق الصوتية (UT) والاختبارات المغناطيسية (MT) على كل مقطع من مقاطع سلسلة المرساة؟
ج2: ليس كافتراض عالمي. يشمل نطاق التصنيف القياسي الفحص الأبعاد، واختبار حمل التحمل، واختبار حمل الكسر، والفحص البصري للحام بالوميض، والاختبارات الميكانيكية التي تعتمد على الدرجة. يجب ذكر UT أو MT أو أي اختبارات غير إتلافية أخرى في الاستعلام والموافقة عليها مع الشركة المصنعة وجمعية التصنيف.
س3: هل يمكن استخدام هذه السلسلة U1 / U2 / U3 كسلسلة ربط دائمة في المنصات البحرية؟
ج3: ليس بدون مواصفات معتمدة منفصلة. درجات الربط في المنصات البحرية مثل R3 و R3S و R4 و R4S وما فوق لها متطلبات مختلفة للمواد والمتانة ومقاومة التعب والتصنيع والشهادات ويجب تسعيرها كمنتج منفصل.
رسم موافقة التصنيف لسلسلة المرساة البحرية بروابط مسمارية ملحومة بالوميض U1 U2 U3
