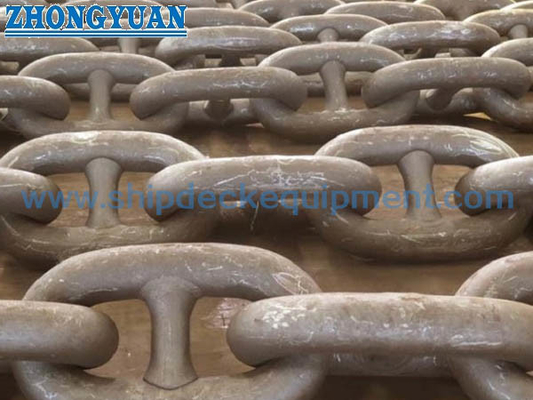

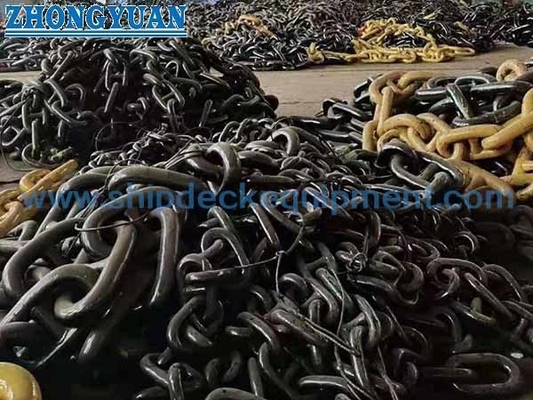

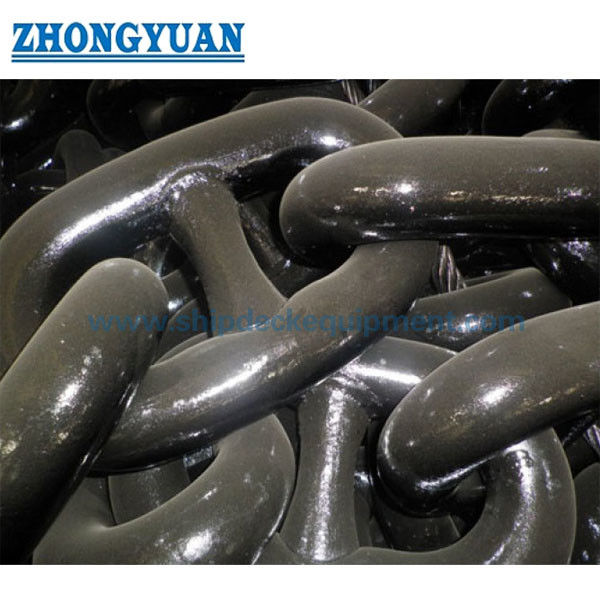

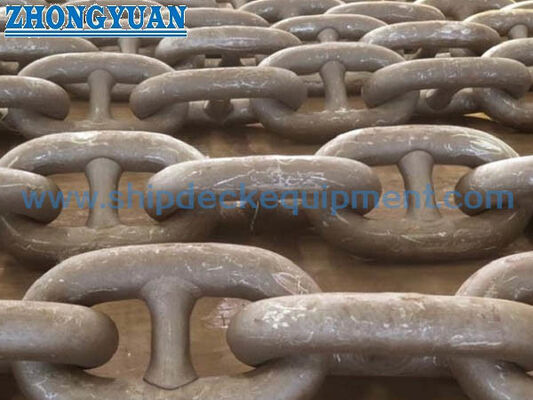

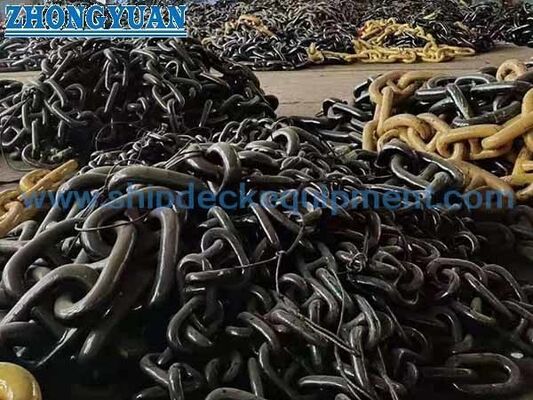

سلاسل مرساة بحرية ذات وصلة أساسية U1 U2 U3
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| قطر السلسلة: | 12.5 ملم إلى 70 ملم | الطول لكل طلقة: | 25.0 ~ 27.5 م |
|---|---|---|---|
| يكتب: | رابط مسمار | بناء: | شريط فولاذي ملحوم بعقب فلاش |
| درجة: | U2؛ U3 | الاختبار: | اختبار خصائص المواد، والمعالجة الحرارية، واختبار الحمل الإثبات، واختبار حمل الكسر |
| المعالجة السطحية: | السفع بالحصى، المجلفن بالغمس الساخن، المطلي باللون الأسود أو حسب الحاجة | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، رينا، إلخ |
| إبراز: | IACS Stud Link Anchor Chain و U2 Stud Link Anchor Chain وسلسلة المرساة البحرية U3,U2 Stud Link Anchor Chain,U3 marine anchor chain |
||
منتوج وصف
سلاسل مرساة بحرية ذات وصلة أساسية U1 U2 U3
لمحة عامة عن المنتج
سلسلة المرساة البحرية ذات الصلة المقطعة هي كابل سلسلة مصفوق بالبلاك بوت يتم توفيره لأنظمة مرساة السفن. كل رابط مشترك يحتوي على وصلة مثبتة مركزياً تدعم هندسة الرابط ،يساعد على الحد من التشوه والإلتواء المفرط، وتوفر ارتباطا مستقرا مع رافعة كابل الرافعة. يتم اختيار السلسلة كجزء من ترتيب الارتكاز الكامل، بما في ذلك المرساة، الرافعة، سدادة السلسلة، أنبوب هاوس،خزانة السلسلة وملحقات الاتصال.
النطاق المقدم هو 12.570 ملم في الدرجات U1 و U2 و U3 ، مع أطوال طلقات عادة ما تتراوح بين 25.0 م و 27.5 م.2022 يوفر أساسًا قياسيًا معترفًا به لسلاسل مرساة الرابط، في حين أن قواعد التصنيف المعمول بها و IACS UR W18 توفر متطلبات التصنيع المعتمد والمواد والمعالجة الحرارية واختبار الدقة واختبار الحمل على الكسر والعلامة والشهادة.هذه الصفحة تتعلق بسلاسل مرساة السفن؛ فئات سلسلة الرصيف الدائم في الخارج مثل R3، R3S، R4 وأعلى هي منتجات منفصلة وتتطلب مواصفات مختلفة.
مواصفات سريعة
- نوع المنتج: سلسلة مرساة بحرية ذات ربط مقيد → تستخدم بين مرساة السفينة وترتيب مرساة الشراع / مرساة السلسلة.
- البناء: وصلات الفولاذ المطاطية المطاطية بالفلاش مع المسامير المثبتة → تدعم شكل الرابط والتفاعل المستقر مع رفيع الكابلات.
- خيارات الدرجة: U1 / U2 / U3 → الدرجة النهائية تتبع حساب معدات السفينة وقاعدة الفئة ونطاق عمل السلسلة المعتمد.
- القطر الاسمي: 12.570 ملم → يجب تأكيد الأبعاد المعتمدة المفصلة والكتلة على رسم الفئة المصنع.
- طول اللقطة: 25.0 27.5 م حسب النظام → 27.5 م هو طول السلسلة القياسية المشار إليها في اختبار تحميل الدرجة في IACS UR W18.
- أساس الاختبار: فحص الأبعاد، اختبار تحديد الحمل، اختبار تحديد الحمل، واختبارات ميكانيكية تعتمد على الصف → يتم تأكيد نطاق المسح قبل الإنتاج.
- حالة السطح: مصبوغ باللون الأسود، أو مطهر بالصخور أو مغلفة بالحرارة عند قبولها من قبل المشروع وتطبيق طبقة → الطلاء بعد الفحص والاختبار المطلوبين.
- حالة التوريد: مصدرها من مصنعي السلاسل المعتمدين للفئة → شهادة الفئة، وثائق المصنعين وتتبع المواد مرتبة وفقًا لنطاق الشراء.
المعلمات التقنية الرئيسية
| الاسمية الحجم |
(ل) | ب | دليل الحمولة |
توقف الحمولة |
دليل الحمولة |
توقف الحمولة |
دليل الحمولة |
توقف الحمولة |
الوزن (kg/27.5M) |
| م م م | م م م | م م م | KN | KN | KN | KN | KN | KN | كيلوغرام |
| 12.5 | 75 | 45 | 28.75 | 57.81 | 41.2 | 82.6 | 56.4 | 112.8 | 85.41 |
| 14 | 84 | 50.4 | 34.78 | 69.93 | 51 | 101.9 | 70.76 | 141.51 | 106.55 |
| 16 | 96 | 57.6 | 47.1 | 94.72 | 66.2 | 132.3 | 92.42 | 184.83 | 139.43 |
| 17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.1 | 178.35 |
| 19 | 114 | 68.4 | 66.42 | 133.57 | 93.6 | 187.2 | 130.32 | 260.64 | 217.68 |
| 20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.7 | 303.42 | 229.14 |
| 22 | 132 | 79.2 | 89.06 | 179.08 | 125.4 | 250.9 | 174.4 | 349.4 | 264.49 |
| 24 | 144 | 86.4 | 105.98 | 213.25 | 149.9 | 298.9 | 207.9 | 415.8 | 341.82 |
| 26 | 156 | 93.6 | 124.38 | 250.12 | 175.4 | 350.8 | 244 | 488 | 369.94 |
| 28 | 168 | 100.8 | 144.26 | 290.08 | 203.8 | 406.7 | 283 | 566 | 427.04 |
| 30 | 180 | 108 | 165.6 | 333 | 234.2 | 467.5 | 324.9 | 649.8 | 490.98 |
| 32 | 192 | 115.2 | 188.42 | 378.88 | 265.6 | 531.2 | 369.6 | 739.3 | 559.65 |
| 34 | 204 | 122.4 | 212.7 | 427.72 | 299.9 | 599.8 | 417.3 | 834.6 | 671.52 |
| 36 | 216 | 129.6 | 238.46 | 479.52 | 336.1 | 672.3 | 467.8 | 935.7 | 707.85 |
| 38 | 228 | 136.8 | 265.7 | 534.28 | 374.4 | 748.7 | 521.3 | 1042.5 | 788.98 |
| 40 | 240 | 144 | 294.4 | 592 | 414.5 | 829.1 | 577.6 | 1155.2 | 869.36 |
| 42 | 252 | 151.2 | 324.58 | 652.68 | 457.7 | 915.3 | 636.8 | 1273.6 | 959.3 |
| 44 | 264 | 158.4 | 356.22 | 716.32 | 502.7 | 999.6 | 698.9 | 1398 | 1111.25 |
| 46 | 276 | 165.6 | 389.34 | 782.92 | 548.8 | 1097.6 | 763.9 | 1527.8 | 1152.07 |
| 48 | 288 | 172.8 | 423.94 | 852.48 | 597.8 | 1195.6 | 831.7 | 1663.5 | 1256.26 |
| 50 | 300 | 180 | 460 | 926.09 | 648.8 | 1239.6 | 902.5 | 1805 | 1360.41 |
| 52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
دليل الاختيار والتحقيق
الخطوة الأولى:تأكيد أن المطلوب هو سلسلة مرساة للقوارب، ثم تقديم نوع السفينة، ومجموعة الفئة، ورقم المعدات أو بيانات ترتيب المرساة.
الخطوة الثانيةتأكيد القطر الاسمي والصنف U1، U2 أو U3 من حسابات المعدات المعتمدة للفئة، ومواصفات المرساة وأبعاد كابل الرفع.
الخطوة الثالثةتأكيد الطول الإجمالي للسلسلة، الطول لكل رصاصة، ترتيب الروابط بالأرقام الغريبة عند الضرورة، والروابط النهائية المطلوبة، الروابط الموسعة، أغلال التوصيل كينتر، أغلال الدوران أو المرساة.
الخطوة الرابعةتأكيد حالة المعالجة الحرارية، وملء السطح، والتمييز وما إذا كان يجب أن تتطابق سلسلة الاستبدال مع سلسلة موجودة، جيب القط البري ومجموعة الملحقات الداخلية.
الخطوة الخامسةتأكيد نطاق التفتيش والشهادة: المجتمع الطبقي المعين، حضور المسح، قابلية تتبع المواد، اختبارات دليل / كسر، اختبارات ميكانيكية وأي متطلبات إضافية NDT.
الخطوة السادسةيُذكر الكمية، وجهة التسليم، الوقت المطلوب للتسليم، متطلبات التعبئة وشهادة السلسلة الحالية، والرسوم أو الصور الأبعاد الواضحة عند توفرها.
الهيكل
Flash-butt welded common links | Centrally fitted steel studs | Link crown and weld zone | Chain shot | End link and enlarged link | Kenter joining shackle | Swivel / anchor shackle according to anchoring arrangement
مزايا التصنيع والاختبار والتتبع
- يتم توفير السلسلة من مصانع معتمدة من قبل جمعية التصنيف المعينة للجودة المطلوبة والقطر وسبيل التصنيع وظروف المعالجة الحرارية.
- تحديد القضبان المطاطية ومراقبة الرقم الحراري يحافظون على القدرة على تتبع الصلب المتصل بالسلسلة من خلال تشكيل الروابط ، واللحام بالفلاش ، والمعالجة الحرارية ، والاختبار والشهادة النهائية.
- يتم التحكم في قطر الرابط وطول الروابط الخمسة وموقف الدبابيس وملاءمة الدبابيس والتحملات الأبعاد وفقاً للمعيار ISO 1704 أو التصميم المعتمد للفئة.
- تعتبر معايير لحام الفلاش والإزالة من الفلاش نقاط حرجة للإنتاج؛ يتم فحص منطقة الحام بصريا قبل الطلاء ، مع ترتيب فحص إضافي فقط عند تحديد ذلك.
- يتم التحقق من وضع القضبان والتناسب لتجنب الانحراف غير المقبول أو الرخاء.
- يتم اختبار كل سلسلة طولها 27.5 متر بموجب إجراءات الفئة المعمول بها؛ ويتم أخذ عينات الحمل عند الكسر والاختبارات الميكانيكية المعتمدة على الصف وفقاً لخطة المسح المعتمدة.
- يتم وضع علامة على أطوال السلسلة المنتهية بالدرجة ورقم الشهادة وختم الجمعية عندما يتم اعتماد الفئة ، مما يسمح بربط اللقطات المقدمة بالفحص ووثائق المواد.
سمات مخصصة
- المعيار: ISO 1704:2022 / قاعدة الفئة المطبقة → تأكيد معيار الأبعاد والطبعة المذكورة في مواصفات الشراء.
- الدرجة: U1 / U2 / U3 → الدرجة تحدد خصائص المواد ، المعالجة الحرارية والحملات المعتمدة ضد الكسر / الكسر.
- قطر: 12.570 ملم → يتم اختيار الحجم النهائي وفقًا لمتطلبات معدات ترسانة السفينة ، وليس حسب وزن السلسلة وحدها.
- طول الصورة: 25.0 27.5 م → الطول الخاص وتكوين الرابط النهائي تخضع لسلسلة العمل وتأكيد الفئة.
- التشطيب السطحي: يجب أن يكون الطلاء الأسود / الصقيع / الغلفان الحار متوافقًا مع تسلسل التفتيش المطلوب ومواصفات المشروع.
- الملحقات: القيود المنسقة / الرابط النهائي / الرابط الموسع / القيود المدورة / الرابط الراسخة → التوريد كنظام متطابق للدرجة والقطر عند الحاجة.
- الشهادة: وفقاً للطبقة المعينة ونطاق الأعمال المعتمدة → يتم تأكيد توافر الشهادة قبل الطلب، وليس من المفترض لكل سلسلة مخزون.
كيف يعمل
Anchor is deployed → Stud-link chain runs through the hawse pipe and windlass cable lifter → Studs support link geometry and stable pocket engagement → Chain tension is controlled by the windlass brake and chain stopper → Anchor is recovered and chain is washed and stowed in the chain locker
التطبيقات
Cargo ships | Bulk carriers | Tankers | Container ships | General cargo vessels | Workboats | Newbuilding anchoring systems | Replacement anchor-chain shots | Spare chain lengths and certified accessories
الشهادات والمزايا
يمكن ترتيب شهادة التصنيف من خلال الشركة المصنعة المعتمدة للسلسلة وفقًا للدرجة المطلوبة والقطر والمعالجة الحرارية ونطاق الاختبار وخطة المسح.IACS يضع متطلبات فنية موحدةتقوم جمعية التصنيف الفردية بإجراء أو قبول المسح وتصدر شهادة المنتج المعمول بها.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
السؤال 1: كيف يجب اختيار درجة سلسلة المرساة U1، U2 أو U3؟
ج1: استخدم حسابات معدات المرساة المعتمدة من فئة السفينة، قطر السلسلة، مواصفات المرساة، وتصميم أجهزة رفع الكابل.لا ينبغي استبدال درجة أعلى تلقائيًا لأن السلسلة الكاملةيجب أن تبقى الموافقة على الصف ، والإكسسوارات ، والشاشة والفئة.
س2: هل يتم إجراء UT و MT على كل لقطة سلسلة المرساة؟
ج2: ليس كإعدادية عالمية. يشمل نطاق الفئة القياسية التفتيش الأبعاد، واختبار إثبات الحمل، واختبار كسر الحمل،الفحص البصري لحام البراق والفحوصات الميكانيكية المعتمدة على الصفيجب ذكر UT، MT أو غيرها من NDT في الاستفسار واتفاق مع الشركة المصنعة والمجتمع الطبقي.
السؤال 3: هل يمكن استخدام هذه السلسلة U1 / U2 / U3 كسلسلة رصيف دائمة في الخارج؟
ج3: ليس بدون مواصفات منفصلة معتمدة. تصنيفات رصيف البحر مثل R3، R3S، R4، R4S وأعلى لديها مواد مختلفة، صلابة، التعب،متطلبات التصنيع والشهادة ويجب أن يتم عرضها كمنتج منفصل.
