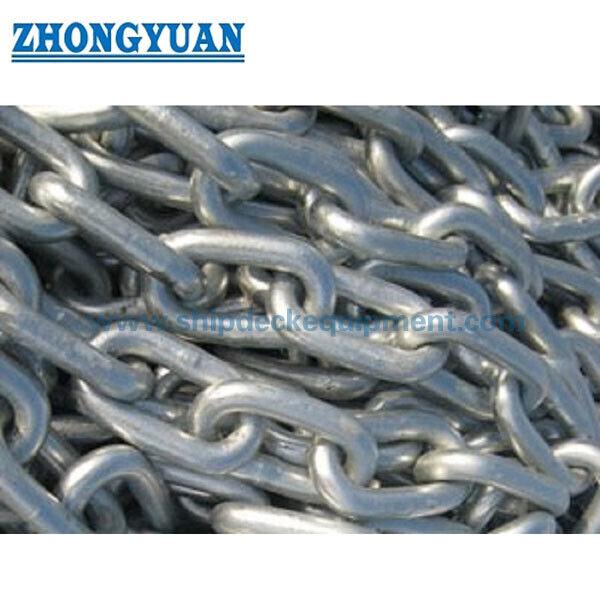

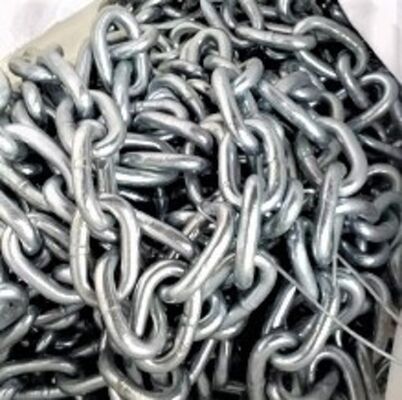

سلسلة مرساة مجلفنة بالغمس الساخن بدون مسامير | وصلات مفتوحة من الدرجات U1، U2 و U3

نظرة عامة على المنتج

يتم توريد سلسلة المرساة المجلفنة بالغمس الساخن بدون مسامير، والتي تسمى أيضًا سلسلة المرساة ذات الوصلات المفتوحة، لترتيبات الإرساء البحرية التي تتطلب سلسلة قصيرة الوصلات بدون مسامير عرضية. تزيل هندسة الوصلة المفتوحة خطر المسامير السائبة وتقلل من عدد المكونات، بينما توفر التشطيب المجلفن طبقة إضافية للحماية من التآكل للتخزين والمناولة على السطح والخدمة في البيئات البحرية.

تغطي هذه الصفحة درجات التوريد U1 و U2 و U3 بأقطار اسمية تتراوح من 12.5 مم إلى 70 مم. يتم الحصول على السلسلة من مصانع سلاسل متخصصة ويتم توريدها كمنتج تجاري؛ يجب تأكيد المعيار المطبق وحالة الأعمال المعتمدة وحالة المعالجة الحرارية وأحمال الإثبات والكسر ومواصفات الجلفنة ونطاق شهادة التصنيف لكل طلب. سلسلة الربط البحرية من الدرجات R3 / R3S / R4 أو ما يعادلها هي نطاق تقني وشهادة منفصل ويجب عدم اختيارها من جدول درجات U في هذه الصفحة.

مواصفات سريعة

• نوع المنتج: سلسلة مرساة بدون مسامير / وصلات مفتوحة -> لا توجد مسامير عرضية، مما يتجنب مشاكل ارتخاء المسامير ويبسط فحص الوصلات.
• قطر السلسلة: 12.5 مم إلى 70 مم -> يغطي نطاق سلسلة المرساة البحرية الموردة الموضح في الجدول الفني.
• الدرجات: U1، U2، و U3 -> يجب أن تتطابق الدرجة وحالة المعالجة الحرارية مع مواصفات السفينة أو المشروع المعتمدة.
• طول الشوط: 25.0 م إلى 27.5 م -> تأكيد الطول النهائي الدقيق والتفاوت وترتيب الربط وعدد الأشواط قبل تقديم عرض الأسعار.
• نسب الوصلات: L = 6D و B = 3.6D في الجدول المورد -> مفيد لفحص الرافعات، ومثبتات السلسلة، وخزانات السلسلة، وواجهات التوصيل.
• الإنشاء: قضيب فولاذي مدلفن ملحوم باللحام بالوميض -> التحكم في عملية اللحام، وإزالة الوميض، وفحص الأبعاد، وإمكانية التتبع هي فحوصات توريد رئيسية.
• المعالجة السطحية: مجلفن بالغمس الساخن كمحور تركيز الصفحة -> يجب تأكيد معيار طلاء الزنك، وكتلة / سمك الطلاء، وحماية الخيوط، وإجراءات الإصلاح.
• نطاق الفحص: يمكن ترتيب اختبارات المواد، وحمل الإثبات، وحمل الكسر، واختبارات عدم الإتلاف المحددة -> يعتمد الحضور النهائي وإصدار الشهادة على خطة الشراء والتصنيف المعتمدة.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد الخدمة: إرساء السفينة، سلسلة استبدال، ترتيب وصلات قصيرة خاصة، أو تطبيق ربط بحري محدد بشكل منفصل.

الخطوة 2: تأكيد القطر الاسمي، الدرجة، حمل الإثبات وحمل الكسر المطلوبين، المعيار المطبق، أساس رقم المعدات، ورسم الموافقة. لا تختر بناءً على القطر فقط.

الخطوة 3: تأكيد ترتيب السلسلة الكامل: عدد وطول الأشواط، وصلات النهاية / الوصلات الموسعة إذا لزم الأمر، وصلات الربط، وصلة المرساة، المفصل، والتوافق مع الرافعات ومثبت السلسلة.

الخطوة 4: تأكيد المواد والتشطيب: U1 / U2 / U3، حالة المعالجة الحرارية، معيار الجلفنة بالغمس الساخن وسمك الطلاء المطلوب، أو تشطيب مطلي باللون الأسود / مصقول بديل.

الخطوة 5: تأكيد نطاق الفحص والشهادة قبل تقديم عرض الأسعار: أعمال السلسلة المعتمدة، تتبع المواد، اختبارات الإثبات والكسر، فحص الأبعاد، متطلبات UT / MT، حضور الفئة، ومصدر الشهادة.

الخطوة 6: تقديم الكمية، نوع السفينة، موضع التركيب، الوجهة، وقت التسليم المطلوب، الرسم المعتمد أو صور السلسلة الحالية، وأي متطلبات تعبئة أو حفظ.

الهيكل

وصلة مفتوحة ملحومة باللحام بالوميض | هندسة وصلات قصيرة بدون مسامير | منطقة اللحام وإزالة الوميض | أسطح تحمل وصلات متشابكة | سطح خارجي مجلفن | تحديد العلامات والتتبع | اتصال النهاية وفقًا لترتيب السلسلة المعتمد

مزايا توريد السلسلة والاختبار والجودة

• تلغي الهندسة بدون مسامير المسامير العرضية المنفصلة، مما يزيل مشكلة ارتخاء المسامير المعروفة ويسمح بالوصول البصري المباشر حول جسم الوصلة.
• قد يقلل غياب المسامير من الوزن مقارنة بترتيب وصلات المسامير المماثل؛ يجب أن تتبع الكتلة الوحدوية الفعلية وملاءمة النظام الجدول المورد والتصميم المعتمد.
• يمكن لشكل الوصلة المفتوحة استيعاب ترتيبات وصلات مختارة دون وصلة نهاية مخصصة في بعض الأنظمة، ولكن يجب التحقق من قطر التوصيل ومنطقة التحمل والمفصل وقبول الفئة قبل التوريد.
• يجب إجراء اللحام بالوميض، وإزالة الوميض، وتشكيل الوصلات، والتحكم في الأبعاد، والمعالجة الحرارية عند الاقتضاء، وفقًا لإجراء السلسلة المعتمد.
• اختبارات حمل الإثبات وحمل الكسر هي فحوصات قبول منفصلة. لا ينبغي تقديم أي من القيمتين كحد أقصى للحمل الآمن (SWL)، ولا ينبغي اختيار السلسلة عن طريق تطبيق عامل أمان اعتباطي على الجدول.
• تضيف الجلفنة بالغمس الساخن طبقة زنك تضحوية، ولكن سمك الطلاء والالتصاق والإصلاح المحلي وأضرار المناولة والتوافق مع جيوب السلسلة والواجهات المتحركة تظل خاصة بالمشروع.
• كمنتج توريد، يجب أن يحدد عرض الأسعار مصنع السلسلة الفعلي ونطاق التصنيع المعتمد ومسار الشهادة والعلامات وسجلات الاختبار والملحقات والحفظ والتعبئة بدلاً من الإيحاء بالتصنيع الداخلي.

سمات مخصصة

• فئة المنتج: توريد سلاسل مرساة بحرية -> تغطي هذه الصفحة سلاسل مجلفنة بدون مسامير / وصلات مفتوحة بدلاً من سلاسل وصلات المسامير.
• القطر الاسمي: 12.5-70 مم -> تأكيد مقابل تصميم السفينة ومعدات المناولة وجدول حمل الاختبار المطلوب.
• الدرجة: U1 / U2 / U3 -> يجب ربط تسمية الدرجة بمعيار محدد ومسار تصنيع معتمد.
• طول الشوط: 25.0-27.5 م -> يجب تحديد الطول النهائي الدقيق والتفاوت في أمر الشراء.
• الإنشاء: قضيب فولاذي مدلفن ملحوم باللحام بالوميض -> تشكل عملية اللحام وإزالة الوميض والتشكيل وفحوصات الأبعاد جزءًا من مراقبة جودة التوريد.
• المعالجة السطحية: مجلفن بالغمس الساخن -> يجب تأكيد معيار الطلاء ومتطلبات الزنك الدنيا؛ يمكن اقتباس التشطيب المطلي باللون الأسود أو أي تشطيب آخر بشكل منفصل.
• الاختبار: حمل الإثبات / حمل الكسر / اختبارات المواد / اختبارات عدم الإتلاف المحددة -> تتبع الوتيرة ومعايير القبول والحضور وإعداد التقارير الطلب وخطة التصنيف.
• حالة التوريد: منتج تجاري / موزع -> يتم الحصول عليه من مصانع سلاسل متخصصة؛ يتم تأكيد هوية الشركة المصنعة وموافقة الأعمال للطلب.
• متطلبات الشهادة: متاحة وفقًا لنطاق المشروع -> شهادة التصنيف ليست تلقائية ويجب الاتفاق عليها قبل الإنتاج والاختبار.

كيف يعمل

يستقبل المرساة أو نقطة النهاية شد الخط -> تنقل الوصلات القصيرة بدون مسامير الحمل المحوري على طول السلسلة -> تسمح هندسة الوصلة بالمفصل عبر مسار المناولة المعتمد -> يتم نقل الحمل إلى مثبت السلسلة أو الرافعات أو نقطة النهاية المعتمدة للربط -> يتم فحص السلسلة وحفظها وتخزينها بعد الاستعادة

التطبيقات

أنظمة إرساء السفن | قوارب العمل وسفن الخدمة | مجموعات سلاسل مرساة استبدال | ترتيبات وصلات قصيرة خاصة مقبولة من قبل جمعية التصنيف المختارة | مشاريع الربط البحرية فقط بموجب مواصفات درجة R منفصلة وأساس موافقة

الشهادات والمزايا

يمكن ترتيب فحص التصنيف وإصداره وفقًا للمعايير المطبقة وأعمال السلسلة المعتمدة وتتبع المواد ونطاق الاختبار ومتطلبات المشروع. تنشر IACS متطلبات موحدة ولكنها لا تصدر شهادات منتجات بنفسها؛ تصدر جمعية التصنيف المختارة أو الشركة المصنعة الشهادة المطبقة.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س1: ما الفرق بين سلسلة الوصلات المفتوحة بدون مسامير وسلسلة المرساة ذات الوصلات المسامير؟

ج1: الوصلة بدون مسامير لا تحتوي على مسامير عرضية، لذلك لا توجد مشكلة في ارتخاء المسامير ويسهل فحص جسم الوصلة. ومع ذلك، فإن سلسلة الوصلات القصيرة بدون مسامير ليست بديلاً عالميًا لسلسلة مرساة السفينة. يجب تأكيد ترتيب السفينة والمعيار المطبق وهندسة الرافعات والمثبتات وأحمال الاختبار وقبول التصنيف.

س2: كيف يجب اختيار القطر والدرجة الصحيحين؟

ج2: استخدم أساس تصميم السفينة أو المشروع، ومعيار السلسلة المطبق، وأحمال الإثبات والكسر المطلوبة، ورقم المعدات أو تحليل الربط، والتوافق مع الرافعات ومثبت السلسلة وأنبوب الصاري والمرساة والملحقات المتصلة. قيم الجدول هي أحمال اختبار، وليست حد أقصى للحمل الآمن (SWL).

س3: هل الجلفنة واختبارات عدم الإتلاف واختبارات الإثبات وشهادات الفئة مدرجة تلقائيًا؟

ج3: لا. يجب أن يحدد عرض الأسعار معيار الجلفنة ومتطلبات الطلاء، وطريقة اختبار عدم الإتلاف وتكراره، ونطاق اختبار الإثبات والكسر، والحضور، وموافقة الشركة المصنعة، والعلامات، ومصدر الشهادة. يتم توريد هذه العناصر وفقًا للطلب المؤكد وخطة فحص المشروع.
