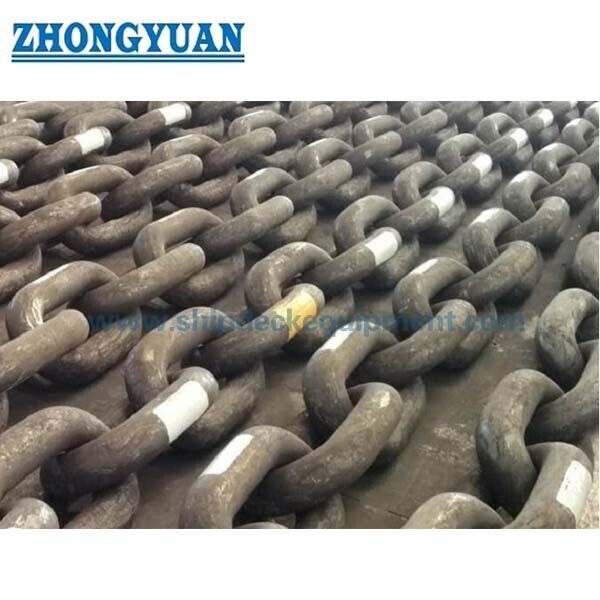

سلسلة رصيف بحرية ملحومة بالفلاش

سلسلة رصيف بحرية ملحومة بالفلاش

لمحة عامة عن المنتج

يتم توفير سلسلة رصيد البحرية المطاوعة بالفلاش لبناء أنظمة رصيد موقف دائمة أو مؤقتة تستخدم من قبل الوحدات البحرية العائمة ومرافق التحميل البحرية.تتضمن تطبيقات المشروع النموذجية أنظمة رصيف FPSO و FSO، وحدات الإنتاج العائمة، وحدات الحفر البحرية المتنقلة، المرفقات ذات النقطة الواحدة، الطوافات البحرية، وغيرها من الهياكل البحرية العائمة. يجب تحديد كل ترتيب للسلسلة بالقطر الاسمي،تكوين الرابط، الدرجة، الطول المستمر، ترتيب الاتصال النهائي، أحمال الاختبار المحددة، خدمة التصميم، ومتطلبات التصنيف.

نحن نورد السلسلة من خلال مصنعي السلسلة المؤهلين وننسق نطاق التقنية والتوثيق؛ الصفحة لا تعرض السلسلة على أنها تصنيع داخلي.يستخدم طريق الإنتاج المعتمد عادةً قضيبًا معدّلًا من الفولاذ، تشكيل الرابط الساخن ، لحام فلاش بوت ، ومعالجة حرارية خاضعة للسيطرة ، تليها فحص الأبعاد ، تحميل الاختبار ، اختبار كسر العينة ، الاختبار الميكانيكي ،وفحص غير مدمر وفقًا لقاعدة الفئة المختارة وإجراءات التصنيع المعتمدةكما تتطلب خدمة مياه البحر على المدى الطويل مراجعة خاصة بالمشروع لمعايير التآكل والتعب والتكسير والانحناء خارج الطائرة والتفاعل مع قاع البحر والحماية الكاثودية واستراتيجية التفتيش.

مواصفات سريعة

• فئة المنتج: إمدادات سلسلة التثبيت في المواقع البحرية → المخصصة لقطاعات السلسلة داخل أنظمة التثبيت البحرية المصممة ، وليس لرفع البضائع العامة.
• القطر الاسمي للسلسلة: 34 ∼ 200 ملم → القطر المتاح النهائي يعتمد على الصف، ونوع الرابط، ومجموعة المصنع المعتمدة، وقدرة آلة الاختبار، ومتطلبات فئة المشروع.
• تكوين الروابط: الروابط المشتركة أو غير المشتركة → الروابط النهائية، الروابط النهائية الموسعة، الروابط المربطة، الأغلال، والواجهات الخاصة يتم توفيرها إلى الرسومات المعتمدة عندما يتم تضمينها.
• نطاق الدرجة: R3 / R3S / R4 / R4S / R5 كدرجات مرجعية معينة → R6 والتصنيف المقدم RQ3 يتطلب تأكيدًا على قاعدة الفئة المختارة والموافقة المصنعة.
• طريق التصنيع: قضيب الصلب المطاطي ، التشكيل الساخن ، لحام البوت الفلاش ، ومعالجة الحرارة المسيطرة → تسجيلات الحرارة والمعالجة الحرارية هي جزء من عملية التصنيع المعتمدة.
• نطاق الاختبار: اختبار الحمل الصلب، اختبار حمل كسر العينة، اختبارات التوتر وتأثير تشاربي، فحص الأبعاد، الفحص البصري،و NDE → التردد الدقيق والشهود يتبعون قاعدة الفئة المختارة.
• حالة السطح: الصخور أو الرصاص، مع الطلاء الأسود أو التشطيب المحدد بعد القبول → الطلاء لا يحل محل معدل تآكل المشروع، الحماية الكاثودية،أو إدارة السلامة.
• الشهادة: يمكن ترتيب شهادة التصنيف من خلال الشركة المصنعة المعتمدة → يجب الاتفاق على نطاق الشهادة وحضور المسح وتتبعها والتوثيق قبل الطلب.

المعلمات التقنية الرئيسية

الممتلكات

دليل اختيار سلسلة الارتباط والتحقيق

الخطوة 1: تحديد التطبيق البحري: FPSO ، FSO ، وحدة إنتاج عائمة ، وحدة الحفر ، طوق ، رصيف نقطة واحدة ، انتشار مؤقت ، أو أي هيكل عائم آخر ؛ عمر التصميم الحالي ، عمق الماء ،وموقع قطعة السلسلة.

الخطوة الثانية: تأكيد القطر الاسمي، وصلة الدبابيس أو التكوين بدون الدبابيس، درجة السلسلة، الطول المستمر المطلوب، عدد أطوال السلسلة، وتنظيم الرابط النهائي / الملحقات.

الخطوة الثالثة: تقديم أساس تصميم المشروع أو تحديد عبء اختبار الدليل والكسر. تعتبر عبء اختبار الكسر قيمة قبول التصنيع ولا يجوز استخدامها كمتحرك لتحديد الكسر.

الخطوة 4: تأكيد معدل التآكل، ومتطلبات الطلاء، وواجهة الحماية الكاثودية، والتواصل مع قاع البحر، ومناطق التآكل، وتقييم التعب أو الانحناء خارج الطائرة، وفلسفة التفتيش أثناء التشغيل.

الخطوة 5: تأكيد جمعية التصنيف، وإصدار القواعد المعمول بها، ومتطلبات الشركة المصنعة المعتمدة، وشهادة المسح، ونطاق التجربة القريبة من الوفاة، والتمييز، والقدرة على التتبع، وحزمة الوثائق.

الخطوة 6: قدم الكمية، وجهة التسليم، وقت التسليم المطلوب، متطلبات التعبئة / التعامل، تخطيط السلسلة، رسومات الواجهة، وأي قائمة بائع معتمدة أو مواصفات المشروع.

تشكيل السلسلة

Rolled alloy-steel bar | Hot-formed common links | Flash butt welded link closure | Stud link or studless geometry | Controlled heat treatment | End links / enlarged end links / connecting accessories to approved drawing | Traceable continuous chain lengths

مزايا التصنيع والاختبار والتوريد

• يتم تنسيق التوريد من خلال مصانع سلسلة مؤهلة ، مما يسمح بتحقيق التسوية مع القطر المعتمد والصنف وطريق المعالجة الحرارية وقدرة الاختبار ونطاق التصنيف.
• لحام البوت الفلاش يغلق حلقة السلسلة نفسها ؛ إرفاق الدبابيس ، عند استخدامه ، هو تفاصيل منفصلة ويجب أن يتبع قيود البناء واللحام الخاصة بالصف المعتمدة.
• يجب أن تظل معايير تسخين القضبان ، والحرارة الفلاشية ، والمعالجة الحرارية ، والتحقق من الأبعاد ، ونتائج الاختبار قابلة للتتبع إلى طول السلسلة المستمرة وحزمة الشهادة.
• يتم تحميل طول السلسلة بالكامل بموجب المتطلبات المعمول بها ، في حين يتم إجراء اختبار الكسر على عينات ممثلة بتردد أخذ العينات المحدد.
• يركز التفتيش البصري و NDE على أسطح الروابط ومنطقة لحام الفلاش. يتم تعريف MT أو UT أو غيرها من الطرق المعتمدة ومعايير القبول والشهادة الاستقصائية بقاعدة الفئة المختارة.
• لا تعتبر الدرجة العالية من المواد بديلاً تلقائياً عن الدرجة المنخفضة. موافقة الشركة المصنعة ومواصفات المواد وتصميم الروابط ومعلمات اللحام والمعالجة الحرارية والاختبارات محددة للدرجة.
• بالنسبة للأسطح الدائمة ، يجب أن يعالج الاختيار التعب وفقدان التآكل وتآكل الروابط ، والانحناء خارج الطائرة ، والتفاعل مع قاع البحر ، وتخطيط إدارة النزاهة بدلاً من درجة السحب وحدها.
• يتم الاتفاق على صياغة الشهادة والتوثيق قبل الإنتاج، مما يقلل من خطر عدم التطابق بين أمر الشراء، نطاق المصنع المعتمد، خطة مسح الفئة،وشهادة السلسلة النهائية.

سمات مخصصة

• دور التوريد: تاجر سلسلة رصيف البحرية ومورد المشروع → يتم تصنيع السلسلة ومعالجة الحرارة والاختبار والاستبيانات الفئة من قبل مصنع السلسلة المعتمدة.
• أساس المعيار المرجعي: ISO 20438 ومتطلبات سلسلة الرصيف البحرية الخاصة بالفئة → نسخة العقد النهائية وتفسير الفئة.
• نطاق القطر: 34 × 200 ملم → النطاق المعتمد الفعلي يعتمد على الصف ونوع الرابط والموافقة المصنعة وقدرة الاختبار.
• نوع الرابط: الرابط المشترك / الرابط المشترك → الروابط النهائية للمشروع والملحقات تتطلب رسومات واجهة معتمدة.
• الدرجة: R3 / R3S / R4 / R4S / R5 → R6 وتسمية RQ3 المقدمة تخضع للتأكيد.
• طريق التصنيع: التشكيل الساخن + لحام البط الساخن + المعالجة الحرارية → يجب تضمين سجلات العملية في ملف التفتيش عند الضرورة.
• أساس الاختبار: حمولة الاختبار + حمولة كسر العينة + الاختبار الميكانيكي + NDE → القيم والتردد تتبع قاعدة الفئة المختارة والمواصفات المعتمدة.
• التشطيب السطحي: المفجر والصباغة السوداء أو كما هو محدد → الحماية من التآكل والحماية الكاثودية لا تزال عناصر تصميم النظام.
• الوثائق: شهادة السلسلة، تقارير التفتيش والاختبار، تقارير تقرير الوقائع القريبة من الوفاة، قابلية تتبع المواد، العلامات، وسجلات التصنيع → القائمة النهائية التي سيتم الاتفاق عليها في طلب الشراء.

كيف يعمل

Environmental loads act on the floating unit → Mooring-line tension is transferred through each chain link → Chain geometry and the complete mooring system provide restoring force → End links and connectors transfer load to the anchor or mooring foundation → Inspection and integrity management monitor wear، التآكل، التشوه، والتعب طوال الخدمة

التطبيقات

FPSO and FSO permanent moorings | Floating production units | Mobile offshore drilling units | Single-point mooring systems | Offshore loading systems | Offshore buoys | Floating offshore structures | Pre-laid mooring systems | Temporary offshore mooring spreads

الشهادات والوثائق

يمكن ترتيب شهادة التصنيف ووثائق المسح وفقًا لمتطلبات المشروع ، ونطاق الشركة المصنعة المعتمدة ، وإصدار القواعد المعمول بها ، وإجراءات الموافقة على الفئة.لا يفترض أن تكون الشهادة مدرجة إلا إذا تم ذكر ذلك في العرض والطلب.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: ما هو الفرق الرئيسي في الاختيار بين وصلة العقدة وسلسلة الرصيف البحرية بدون العقدة؟

A1: يُنظر عادةً إلى سلسلة بدون قوس في أنظمة الرفع الدائم مع حياة تصميم وخطة تركيب محددة. يمكن اختيار سلسلة الروابط القوس حيث استقرار المعالجة،التوافق بين السلسلة والعجلة، أو أن ترتيب المشروع المعتمد يتطلب هندسة محفوفة. يجب أن يتم الاختيار النهائي من قبل مصمم الرصيف ويتم قبوله من قبل جمعية التصنيف المختارة.

السؤال 2: هل يمكن التعامل مع حمولة الكسر المنشورة على أنها قدرة تشغيل السلسلة أو SWL؟

A2: لا. تحديد الجهد المسموح به من خلال تحليل كامل لنظام الرفع، معايير الحد الحد،عوامل التصميم، تقييم التعب، معدل التآكل، حالة السلسلة، ومعيار المشروع المعمول به.

السؤال 3: ما هي المعلومات المطلوبة للاقتراح المعتمد من الفئة؟

ج3: تأكيد نوع الوحدة البحرية، عمر التصميم، القطر الاسمي، نوع الرابط، الدرجة، الطول المستمر، ترتيب الرابط النهائي والإكسسوارات، أساس مقاومة الكسر / تحميل الكسر المحدد، متطلبات التآكل.مجتمع الطبقات وطبعة القواعد، مدى الشهود و NDE، قائمة الوثائق، الكمية، الوجهة، و الجدول الزمني للتسليم
