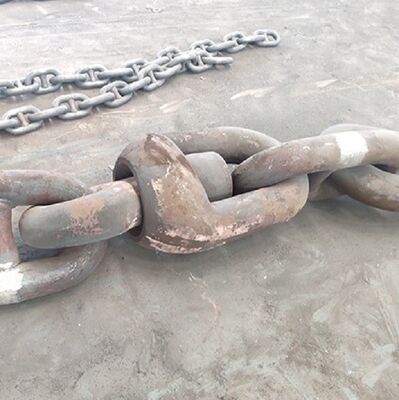

سلاسل الرافع المتأرجح 14 ′′ 162 ملم

سلسلة المرساةالركض الأمامي المتحرك 14162 ملم

لمحة عامة عن المنتج

محول سلسلة المرساة الأمامية هو جهاز دوار يستخدم في ترتيب اتصال سلسلة المرساة للسفينة للحد من تراكم التواء المفرط عند تغيير اتجاه المرساة والسلسلة.يتم توصيلها بين مكونات سلاسل المرساة المتوافقة وتحمل التوتر المحوري للسلسلة من خلال عيونها التي تحمل الحمل مع السماح بالدوران النسبي حول محور السلسلةإن العنصر هو جزء من نظام الارتكاز ولا ينبغي وصفه أو اختياره كمعدات رفع عامة.

وتغطي المواصفات المقدمة بناءات الصلب أو الصلب المصبوب ، والمعالجة السطحية المصقولة أو المخصصة ، ومدى القطر الاسمي من 14 إلى 162 مم.جدول المعلمات التفصيلي المقدم لهذه الصفحة يغطي 14 إلى 46 ممجدول الدرجة U2 أو U3 المعمول به ، نوع المواد ، المعالجة الحرارية ، الأبعاد التي تزيد عن 46 مم ، نطاق الاختبار ، العلامة ،يجب تأكيد وثائق التصنيف مقابل الرسم المعتمد ومواصفات الطلب قبل الإنتاج.

مواصفات سريعة

• نوع المنتج: سلسلة مرساة 360 درجة الدورانية → التثبيت الدواري لترتيب سلسلة مرساة نهاية.
• درجة السلسلة: يجب تأكيد درجة U2 أو U3 → لأن مقاومة الكسر والحملات هي خاصة بالدرجة.
• القطر الاسمي: 14 ′′ 162 ملم → الأبعاد المفصلة المقدمة والحمولات تغطي حاليًا 14 ′′ 46 ملم.
• نطاق الحمل المقدم لـ 14 46 ملم: 82 837 kN حمولة دليل و 116 1170 kN حمولة كسر → لا قيمة هي SWL.
• البناء: الفولاذ المجعد أو الصلب المصبوب → يجب تأكيد نوع المواد الدقيق والمعالجة الحرارية وطريقة التصنيع.
• المعالجة السطحية: مصقولة أو مخصصة → طريقة الطلاء والسمك تتبع مواصفات الطلب المعتمدة.
• مطابقة الاتصال: الاختيار مع الروابط المجاورة ، والقيود ، والهندسة العينية ، والمسافة المفصلة → قطر وحده غير كافية.
• الشهادة والاختبار: متوفرة وفقًا لمتطلبات المشروع → فئة تأكيد ، نطاق الشهود ، قابلية التتبع ، وتوثيق الاختبار قبل الاقتراح.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد تكوين المنتج المطلوب: عقدة واحدة، وسلسلة عقدة، وسلسلة عقدة، أو مجموعة كاملة للاتصال بالسلسلة الراسية.

الخطوة 2: تأكيد القطر الاسمي للسلسلة ودرجة السلسلة U2 أو U3 من جدول السلسلة المعتمد للسفينة.

الخطوة الثالثة: تأكيد الروابط المشتركة المجاورة، الروابط الموسعة، الروابط النهائية، القيود المشتركة، أو القيود الراسخة، بما في ذلك أبعاد العينات ومسافة التعبئة.

الخطوة الرابعة: تأكيد البناء المُصنع أو المصبوب، نوع الصلب الدقيق، المعالجة الحرارية، التسامح الأبعاد، المعالجة، ومتطلبات الفحص غير المدمر.

الخطوة الخامسة: تأكيد التصلب أو أي شيء آخر، وتسجيل المنتج، وتتبع عدد الحرارة، وشهادة المواد، وسجل اختبار الحمل، والمجتمع الطبقي، ونطاق الشهود.

الخطوة 6: قدم الكمية ونوع السفينة وحالة البناء الجديد أو البديل والرسوم المعتمدة أو الصور الواضحة ومكان التسليم والوقت المطلوب للتسليم.

الهيكل

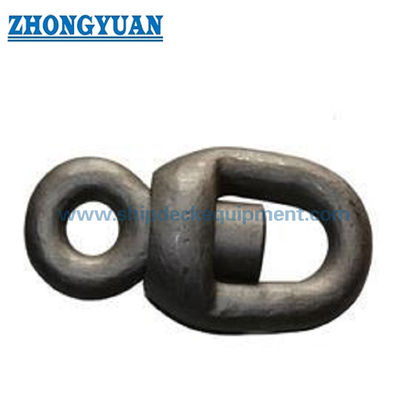

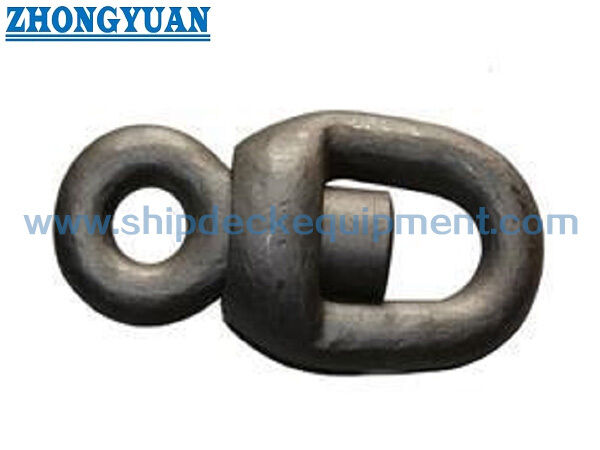

العين العليا للاتصال. الجسم الدوار المركزي. العين السفلية للاتصال. الانتقالات المحمولة المستديرة. البناء الصلب المسامر أو المصبوب.

المواد، اختبار الحمل ومزايا الجودة

• يوفر الدوار دورانًا نسبيًا في ترتيب سلسلة نهاية المرساة ، مما يساعد على تقليل نقل التواء المفرط إلى كابل سلسلة الدبابيس.
• يجب أن يتطابق قطر السلسلة الاسمي مع جدول السلسلة ، في حين يجب أيضًا التحقق من الطول الكلي والعرض وفتحة العين والهندسة المجاورة للتركيب والمساحة المتوفرة للمفاصل.
• بالنسبة للوحدات المقلدة ، يجب أن تتبع درجة الصلب ، وتقليص التقلد ، والمعالجة الحرارية ، والمعالجة ، والتحكم في الأبعاد ، والاختبار الميكانيكي ، والتجربة غير التقليدية إجراءات التصنيع المعتمدة.
• بالنسبة للوحدات المصبوبة ، يجب تحديد نوع الصلب المصبوب ، المعالجة الحرارية ، صلابة الصب ، المعالجة ، التحكم في الأبعاد ، و NDT بشكل منفصل عن طريق التزوير.
• يجب أن توفر أسطح الدوران والتزاوج الحركة والمساحة الموضحة في الرسم المعتمد دون لعب أو تدخل مفرط.
• يجب تأكيد الحملات المضادة للكسر والحملات المحددة للدرجة. يقتصر الاتصال الكامل للسلسلة الراسخة على الجزء الأقل ملاءمة في مسار الحمل.
• بعد التصبغ أو الطلاء، يجب التحقق من الأبعاد والعلامات، وتلاءم الاتصال، وحالة الدوران حيث يمكن أن يؤثر تراكم الطلاء على التجميع.
• يمكن أن تشمل وثائق التفتيش شهادات المواد وتقارير الأبعاد وتقارير NDT وسجلات تحميل الأدلة وسجلات شهود الفئة وتسجيلات المنتجاتوسجلات الطلاء وفقا لمدى الطلب المتفق عليه.

سمات مخصصة

• فئة المنتج: ملحقات سلسلة المرساة → تستخدم في نظام مرساة السفينة، وليس خدمة رفع عامة.
• وظيفة: اتصال سلسلة الدوران → يساعد على تقليل تراكم التواء المفرط في ترتيب سلسلة نهاية المرساة.
• الدوران: تعيين 360 درجة → يسمح بالدوران النسبي حول محور السلسلة ؛ الحركة الفعلية تعتمد على الحمل والمحاذاة والتكسير والتآكل وهندسة الاتصال.
• قطر اسمي: 14 ′′ 162 ملم → اختر حسب جدول سلسلة الارتكاز المعتمدة للخيوط والإضافات المتطابقة.
• درجة السلسلة: U2 / U3 → استخدم المواد الصحيحة الخاصة بالدرجة وخطة الحمل.
• المواد: الصلب المُصنع أو الصلب المصبوب → يجب تأكيد نوع الصلب الدقيق وحالة المعالجة الحرارية.
• المعالجة السطحية: نظام الطلاء المصقول أو المخصص، والسمك، ومعايير القبول هي محددة للمشروع.
• أساس الحمل: الحمل المؤكد وحمل الانقطاع → لا تعتبر أي من القيم حمولة عمل أو حمولة عمل مسموح بها.
• المرجعية القياسية: قد يتم تطبيق ISO 1704:2022 على مكونات سلسلة الارتكاز المكونة من ربط القضبان → يجب تأكيد الامتثال الفعلي من المعيار المعتمد ومتطلبات الفئة.
• متطلبات الشهادة: متوفرة حسب نطاق المشروع → يجب الاتفاق على نوع الشهادة والشهادة الطبقية قبل الإنتاج.

كيف يعمل

Anchor changes orientation → Torsional rotation develops in the anchor-end chain components → The swivel permits relative rotation between its connection eyes → Excessive twist transfer into the chain cable is reduced → Axial chain load remains carried through the confirmed connection arrangement

التطبيقات

Ship bow anchoring systems | Outboard anchor-chain shots | Anchor-to-chain connection arrangements | Merchant vessels | Bulk carriers | Tankers | Container ships | General cargo vessels | Tugboats and workboats | Newbuilding and replacement projects

الشهادات والمزايا

يمكن ترتيب الشهادات وتفتيش التصنيف وفقًا لمتطلبات المشروع وطريق التصنيع المعتمد وتتبع المواد وإجراءات الاختبار ونطاق المسح.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال 1: هل الحمل الدليل والحمل الكسري هو نفسه مثل SWL؟

A1: لا. الحمل المؤكد هو قيمة اختبار التحقق المحددة ، في حين أن الحمل المكسور هو الحد الأدنى أو قيمة القوة المدمرة. ولا هو SWL. يجب أن يتبع الاختيار درجة السلسلة المعتمدة ،الجدول الزمني، وأساس تصميم نظام الارتكاز.

س2: هل 360 درجة تعني أن الدوران يدور بحرية تحت التوتر الكامل للسلسلة؟

A2: يصف التسمية الوظيفة الدوارة المقصودة حول محور السلسلة. الحركة الفعلية تعتمد على التوجيه، وتوتر السلسلة، هندسة الاتصال، واللبس، والتآكل،و حالة الصيانةلا ينبغي أن يتم الترويج لها على أنها تدور بحرية في كل حالة محملة.

س3: ما هي المعلومات المطلوبة للاقتباس؟

A3: تأكيد تشكيل المنتج، القطر الاسمي، الدرجة U2 أو U3، الروابط المجاورة والقيود، طريق المواد المقلدة أو المصبوبة، المعالجة السطحية، اختبار ونطاق الشهادة، الكمية،رسم أو صور، وجهة التسليم، والوقت المطلوب للتسليم.
