مرساة فولاذية مصبوبة   | مرساة تثبيت دائمة للقيعان الصلبة / الصخرية

نظرة عامة على المنتج

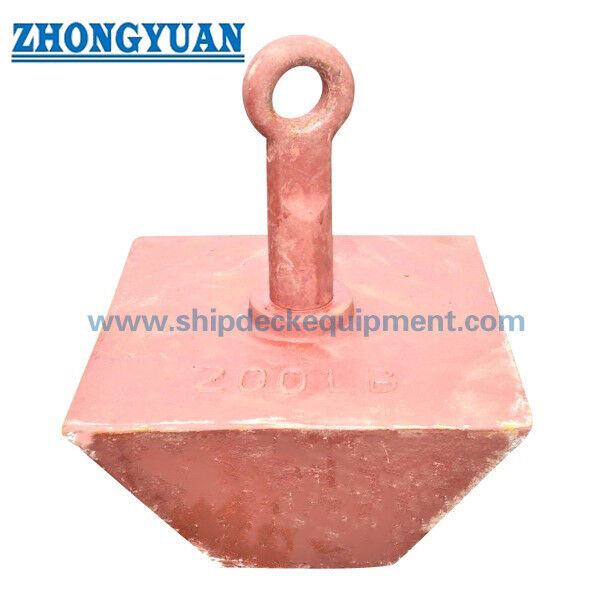

مرساة التثبيت المصنوعة من الفولاذ المصبوب هي مرساة تثبيت دائمة مدمجة تستخدم لتثبيت العوامات، وتثبيت القوارب الصغيرة، ونقاط تثبيت قوارب العمل، وأنظمة الأرصفة العائمة، والمرافق البحرية القريبة من الشاطئ، وترتيبات المرساة والسلسلة الأخرى حيث يجب تأكيد حالة قاع البحر، ووزن المرساة، وحجم السلسلة، والحماية من التآكل، ونطاق الفحص معًا.   يركز الشكل قوة الاتصال الأولية عند الحافة السفلية والزوايا، مما يساعد المرساة على الغوص في القيعان الصلبة والصخرية والرملية أو المختلطة عند تطبيق حمل خط التثبيت في الاتجاه الصحيح.

تم إعداد هذه الصفحة للمراسي المشكلة المزودة بالفولاذ المصبوب، أو الحديد الزهر المصبوب، أو الفولاذ المقاوم للصدأ المصبوب حسب متطلبات المشروع. الساق القصيرة والعين الكبيرة للاتصال هي نقاط شراء مهمة لأنها تساعد في تقليل التفاف السلسلة في المناطق الضحلة أو المدية وتسمح بمطابقة المرساة مع قيد وسلسلة مناسبين. لا يتم تحديد سعة التثبيت، ووزن المرساة، وحجم العين، واختبار الإثبات، ونطاق الشهادة بواسطة البيانات المقدمة ويجب تأكيدها قبل تقديم عرض الأسعار.

مواصفات سريعة

• نوع المنتج: مرساة تثبيت → مرساة تثبيت دائمة مدمجة لترتيبات التثبيت بالمرساة والسلسلة.   حالة القاع النموذجية: قيعان صلبة / صخرية / رملية / مختلطة → تعتمد الملاءمة النهائية على مسح قاع البحر، ووزن المرساة، ونطاق السلسلة، وحمل التثبيت.
• خيارات المواد: فولاذ مصبوب، حديد زهر مصبوب، أو فولاذ مقاوم للصدأ مصبوب → اختر حسب متطلبات الوزن، وبيئة التآكل، ونطاق الشهادة.
• الميزة الهيكلية:   جسم بساق قصيرة وعين علوية → يدعم اتصال السلسلة ويساعد على تقليل التفاف السلسلة في المياه الضحلة أو المدية.
• المعالجة السطحية: مجلفن بالغمس الساخن، طلاء أسود بالبيتومين، طلاء مقاوم للصدأ، أو تشطيب مخصص → يتم اختياره حسب التعرض البحري ومتطلبات العمر التشغيلي.
• نقطة الاتصال: عين بقطر كبير سيتم تأكيدها → يجب فحص حجم القيد، وقطر السلسلة، وبدل التآكل قبل الإنتاج.
• ملاحظة التوريد: يمكن توريد المرساة بمفردها أو مع السلسلة / القيد عند تحديده → يجب تأكيد واجهة نظام التثبيت الكامل.
• بيانات الحمل والاختبار: سيتم تأكيدها → لا ينبغي الإعلان عن أي حمل عمل آمن (SWL)، أو قوة تثبيت، أو حمل إثبات، أو حمل اختبار بدون حساب المشروع أو متطلبات الاختبار.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد نوع المرساة: مرساة تثبيت من الفولاذ المصبوب / الحديد الزهر المصبوب / الفولاذ المقاوم للصدأ المصبوب.

الخطوة 2: تأكيد حالة قاع البحر: صخرة صلبة، صخرة ورمل مختلطة، رمل، طين، حصى، منطقة مدية، أو حالة قاع أخرى من مسح الموقع.

الخطوة 3: تأكيد وزن المرساة المطلوب، والحجم الكلي، وقطر العين، وقطر السلسلة، وحجم القيد، وما إذا كانت المرساة جزءًا من نظام تثبيت كامل.

الخطوة 4: تأكيد ترتيب التثبيت: عوامة / رصيف عائم / سفينة صغيرة / قارب عمل / منشأة قريبة من الشاطئ، عمق المياه، التيار، الرياح، الأمواج، ونطاق السلسلة إذا كان متاحًا.

الخطوة 5: تأكيد درجة المواد، والمعالجة السطحية، وبدل التآكل، ونظام الجلفنة أو الطلاء، وبيئة الخدمة المتوقعة.

الخطوة 6: تأكيد متطلبات الفحص والشهادة: شهادة المواد، شهادة الشركة المصنعة، اختبار حمل الإثبات، شهادة الفئة، أو وثيقة أخرى خاصة بالمشروع.

الخطوة 7: تقديم الكمية، وجهة التسليم، وقت التسليم المطلوب، الرسم أو الصورة إذا كانت متاحة، وأي متطلبات محلية للتركيب أو الاسترداد.

الهيكل

جسم مصبوب | حواف وزوايا سفلية مدمجة | ساق قصيرة / رقبة علوية | عين كبيرة لتوصيل السلسلة | منطقة عين مصقولة ناعمة | خيار مادة الفولاذ المصبوب / الحديد الزهر المصبوب / الفولاذ المقاوم للصدأ | مجلفن بالغمس الساخن، مطلي بالبيتومين، مطلي بمقاوم للصدأ، أو تشطيب محدد

مزايا التثبيت والهندسة

• يقدم الشكل حافة حفر مركزة لقاع البحر، مما يساعد المرساة على البدء في التثبيت عند تطبيق حمل التثبيت في الاتجاه الصحيح.
• مع استقرار المرساة في مادة قاع البحر المناسبة، يمكن للأسطح العريضة زيادة مقاومة التربة وتأثير الشفط؛ لا يزال أداء التثبيت الفعلي يعتمد على حالة القاع، ووزن المرساة، ونطاق السلسلة، واتجاه التحميل.
• يوفر الجسم المعدني المصبوب الكثيف وزنًا فعالًا تحت الماء وهندسة مدمجة لتطبيقات التثبيت الدائمة حيث قد تكون كتل الخرسانة أو الأوزان الميتة البسيطة أقل كفاءة لنفس حجم المناولة على السطح.
• تساعد الساق القصيرة في تقليل التفاف السلسلة مقارنة بأشكال المراسي ذات الساق الأطول، وهو أمر مفيد للمياه الضحلة، أو التأرجح المدّي، أو المناطق التي يجب فيها الحد من حركة السلسلة حول المرساة.
• تسمح العين الكبيرة بالمطابقة مع قيد وسلسلة بالحجم المناسب. يجب تأكيد قطر العين، ونصف قطر الحافة، وبدل التآكل، والحماية من التآكل قبل الإنتاج.
• يمكن اختيار مادة الفولاذ المصبوب، أو الحديد الزهر المصبوب، أو الفولاذ المقاوم للصدأ المصبوب حسب متطلبات المشروع؛ لا ينبغي افتراض درجة المواد ومستوى الشهادة دون تأكيد الطلب.
• يمكن اختيار الجلفنة بالغمس الساخن، أو طلاء البيتومين الأسود، أو طلاء مقاوم للصدأ، أو طلاء مخصص حسب بيئة التآكل، وطريقة التركيب، وخطة الصيانة المتوقعة.

سمات مخصصة

• اسم المنتج: مرساة تثبيت → تستخدم للتثبيت الدائم وترتيبات المرساة والسلسلة، وليس كمنتج رفع معتمد.
• المادة: فولاذ مصبوب / حديد زهر مصبوب / فولاذ مقاوم للصدأ مصبوب → يجب تأكيد درجة المواد النهائية، ومسار الصب، ونطاق الشهادة قبل تقديم عرض الأسعار.
• حالة قاع البحر: قاع صلب / صخري / رملي / مختلط → يجب التحقق من الملاءمة الفعلية من خلال مسح القاع المحلي وتصميم التثبيت.
• الاتصال: عين علوية كبيرة → يجب أن تتطابق مع السلسلة، والقيد، وبدل التآكل، وممارسة التركيب.
• المعالجة السطحية: مجلفن بالغمس الساخن / طلاء أسود بالبيتومين / طلاء مقاوم للصدأ / مخصص → اختر حسب التعرض للتآكل وهدف العمر التشغيلي.
• أداء التثبيت: سيتم تأكيده → لا تستخدم وزن المرساة الجاف وحده كقوة تثبيت مضمونة.
• الاختبار: سيتم تأكيده → يجب الاتفاق على حمل الإثبات، أو اختبار السحب، أو اختبار التثبيت، أو الفحص البصري / الأبعادي قبل الطلب.
• متطلبات الشهادة: متاحة حسب نطاق الطلب → يجب تأكيد شهادة الفئة، وشهادة المواد، وشهادة الشركة المصنعة، أو تقرير الشاهد قبل الإنتاج.

كيف تعمل

يتم إنزال المرساة مع السلسلة والقيد → تتلامس حافة الهرم مع قاع البحر → يشجع حمل التثبيت المرساة على الغوص والاستقرار → يساعد الجسم المصبوب العريض ومقاومة قاع البحر في تثبيت نظام التثبيت → يتم فحص السلسلة، والقيد، وتآكل العين، والطلاء، وحالة قاع البحر وفقًا لخطة الصيانة

التطبيقات

مراسي تثبيت دائمة | نقاط تثبيت قوارب العمل | أنظمة تثبيت السفن الصغيرة | مراسي الأرصفة العائمة والمارينا | المرافق البحرية القريبة من الشاطئ | مواقع التثبيت على قيعان صلبة / صخرية / رملية | مشاريع توريد المراسي والسلاسل

الشهادات والمزايا

يمكن ترتيب الشهادات حسب متطلبات المشروع، وتتبع المواد، ونطاق الفحص، ومتطلبات الاختبار، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س 1: هل مرساة التثبيت مناسبة للقيعان الصلبة أو الصخرية؟

ج 1: يمكن اعتبارها للقيعان الصلبة والصخرية والرملية أو المختلطة عند التحقق من وزن المرساة، وترتيب السلسلة، وعمق المياه، والتيار المحلي، وحمل التثبيت. يجب تأكيد الاختيار النهائي من قبل مصمم التثبيت أو مهندس المشروع وفقًا لحالة الموقع.

س 2: هل يمكن حساب قوة التثبيت من وزن المرساة فقط؟

ج 2: لا. وزن المرساة مهم، ولكن أداء التثبيت يعتمد أيضًا على نوع قاع البحر، وحالة الدفن أو التثبيت، ونطاق السلسلة، واتجاه التحميل، والتيار، والأمواج، وجودة التركيب. لا ينبغي نشر أي قوة تثبيت مضمونة ما لم يتم تأكيد أساس الحساب أو الاختبار.

س 3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار؟

ج 3: تأكيد وزن المرساة، والأبعاد الكلية، وقطر العين، ودرجة المواد، والمعالجة السطحية، وحجم السلسلة والقيد، والكمية، وحالة قاع البحر، ومتطلبات الشهادة، وجهة التسليم، وما إذا كان اختبار الإثبات أو فحص شهادة الفئة مطلوبًا.
