نظرة عامة على المنتج

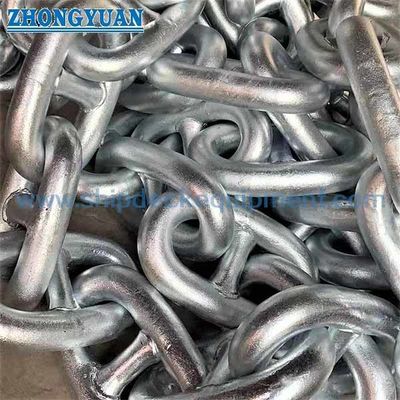

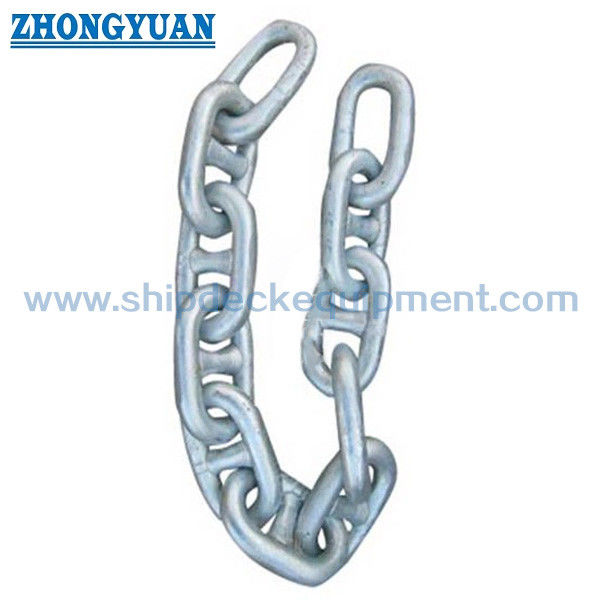

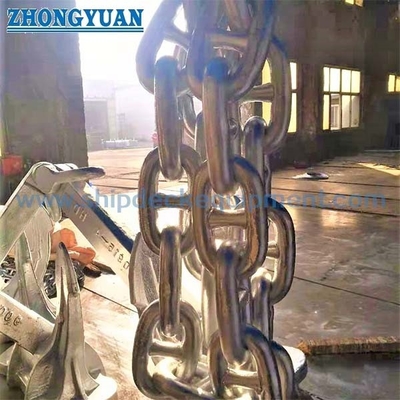

سلسلة المرساة ذات الوصلات المسمارية المجلفنة بالغمس الساخن هي كابل سلسلة بحري يستخدم بين مرساة القوس ونظام تثبيت السفينة. يدعم المسمار هندسة الوصلة ويساعد السلسلة على العمل بطريقة متحكم بها عبر بكرة الرافعة، ومثبت السلسلة، وأنبوب الرافعة، وخزان السلسلة. يوفر التشطيب المجلفن طبقة حماية من التآكل تعتمد على الزنك للتعرض البحري، بينما تظل درجة السلسلة النهائية وقطرها جزءًا من ترتيب التثبيت المعتمد من قبل التصنيف للسفينة.

تغطي هذه الصفحة سلسلة المرساة ذات الوصلات المسمارية من الدرجة 2 والدرجة 3 بأقطار إمبراطورية اسمية من 9/16 بوصة إلى 2 15/16 بوصة، مع وصلات ملحومة بالبوتق، ومعالجة حرارية تعتمد على الدرجة، واختبار حمل الإثبات، واختبار حمل الكسر للعينة، وملحقات مطابقة اختيارية. تعتبر طلقة بطول 27.5 متر هي الطول المرجعي القياسي لقواعد التصنيف؛ يمكن مناقشة أطوال 25 مترًا أو أطوال أخرى عند الاتفاق على نطاق التجميع والاختبار والتوسيم والشهادة قبل الإنتاج. يجب أن يتبع تثبيت المسمار أو لحام المسمار التصميم المعتمد ولا يمكن تحديده فقط من خلال ما إذا كانت السلسلة من الدرجة 2 أو الدرجة 3.

مواصفات سريعة

• نوع المنتج: سلسلة مرساة مجلفنة ذات وصلات مسمارية → كابل سلسلة بحري لأنظمة تثبيت السفن، وليس سلسلة رفع عامة.
• الدرجات الأساسية: الدرجة 2 / U2 والدرجة 3 / U3 → اختر وفقًا لرقم معدات السفينة، وترتيب المرساة، وقواعد التصنيف المعمول بها، والرسومات المعتمدة.
• نطاق القطر: 9/16 بوصة إلى 2 15/16 بوصة، حوالي 14-75 مم → يجب تأكيد الحجم المتري الاسمي النهائي وهندسة السلسلة قبل تقديم عرض الأسعار.
• مسار التصنيع: وصلات ملحومة بالبوتق مع معالجة حرارية مناسبة للدرجة → جودة اللحام، والتحكم في الأبعاد، وتتبع المواد هي عناصر قبول رئيسية.
• طول التوريد: 27.5 متر لكل طلقة كمرجع قياسي لقواعد التصنيف؛ أطوال 25 مترًا وأطوال مخصصة تخضع لتأكيد التجميع والشهادة.
• التحقق من الحمل: اختبار حمل الإثبات لأطوال السلسلة النهائية واختبار حمل الكسر على عينات تمثيلية → أحمال الاختبار هي قيم قبول، وليست أحمال عمل آمنة (SWL).
• الحماية من التآكل: تشطيب مجلفن بالغمس الساخن كخيار رئيسي → يجب تحديد نظام الطلاء، والسمك، وتسلسل العملية، وقبول التصنيف في الطلب.
• الملحقات: يمكن توريد أقفال الربط، وأقفال المرساة، والمحاور الدوارة، والمحاور الدوارة الأمامية، والوصلات الموسعة، والوصلات الطرفية كتجميع مطابق عند تحديده.

المعلمات الفنية الرئيسية

أساس الدرجة والحمل والاختيار

• اختيار الدرجة 2: تستخدم سلسلة المرساة ذات الجودة الخاصة عادةً عندما تحدد طاولة معدات التثبيت المعتمدة من التصنيف سلسلة من الدرجة 2 لرقم المعدات والقطر المطلوبين.
• اختيار الدرجة 3: تحمل السلسلة ذات الجودة العالية جدًا أحمال إثبات وكسر محددة أعلى بنفس القطر الاسمي، ولكن يجب دعم أي تخفيض في القطر من خلال تصميم السفينة والموافقة عليها من قبل التصنيف.
• حمل الإثبات: حمل قبول غير مدمر يتم تطبيقه على طول السلسلة النهائي باستخدام آلة اختبار معتمدة؛ إنه ليس حمل العمل الآمن (SWL) للسلسلة.
• حمل الكسر: حمل اختبار تأهيل مدمر أو عينة إنتاج يتم تطبيقه على وصلات تمثيلية وفقًا للقاعدة وخطة المسح المعمول بها؛ إنه ليس حمل خدمة روتيني.
• توافق النظام: يجب فحص قطر السلسلة، والخطوة، والعرض، والملحقات، وجيوب بكرة الرافعة، ومثبت السلسلة، وأنبوب الرافعة، وخزان السلسلة، واتصال المرساة كنظام تثبيت واحد.

التصنيع والمعالجة الحرارية وضوابط الجودة

• يفضل تصنيع سلسلة الوصلات المسمارية من مادة قضيبية معتمدة عن طريق اللحام بالبوتق، مع إزالة الزائدة والوميض إلى المظهر الجانبي المقبول.
• يتم اختيار المعالجة الحرارية حسب درجة السلسلة ومسار المواد المعتمد. يمكن توريد الدرجة 2 في حالة ملحومة أو طبيعية معتمدة، بينما تتطلب الدرجة 3 الحالة الطبيعية المحددة، أو الطبيعية والمخففة، أو المروية والمخففة.
• يجب أن تتناسب المسامير مع الوصلة الداخلية دون فجوة ملحوظة وأن تظل في وضعها الصحيح. حيث يكون لحام المسامير جزءًا من التصميم المعتمد، يجب التحكم في إجراء اللحام، والمواد الاستهلاكية، وتأهيل اللحام، وموقع اللحام، وتسلسل المعالجة الحرارية.
• يتم فحص قطر الوصلة، والخطوة، والعرض، وموضع المسمار، وطول خمس وصلات، وملاءمة الملحقات مقابل المعيار المعترف به المحدد أو الرسم المعتمد بعد مراحل الإنتاج واختبار الإثبات ذات الصلة.
• يركز الفحص البصري على لحام البوتق، والتاج، ومنطقة المسمار، والانتقالات. يتم ترتيب الفحص غير المدمر عند الحاجة إليه بموجب قاعدة التصنيف المعمول بها، أو إجراء التصنيع المعتمد، أو خطة المسح.
• يجب أن تظل أرقام الدفعة الحرارية، ودرجة المواد، ودرجة السلسلة، والقطر، ودفعة الإنتاج، ودفعة المعالجة الحرارية، وسجل الاختبار، والتوسيم، وهوية الشهادة قابلة للتتبع من خلال حزمة التسليم.

الجلفنة والحماية من التآكل

• توفر الجلفنة بالغمس الساخن طلاءً من الزنك على سطح السلسلة وهي مناسبة عندما يتطلب المالك أو حوض بناء السفن حماية محسنة من التآكل مقارنة بالتشطيب غير المطلي أو المطلي مؤقتًا.
• يجب الاتفاق على مسار الجلفنة، وتحضير السطح، وكتلة أو سمك الطلاء، وطريقة الطرد المركزي أو التصريف، وحدود اللمس، ومعايير القبول قبل الإنتاج. يجب ألا يتداخل تسلسل العملية مع الفحص البصري المطلوب، أو اختبار الإثبات، أو أخذ عينات من حمل الكسر، أو التحديد، أو مسح التصنيف.
• يمكن أن يتآكل طلاء الزنك محليًا عند بكرة الرافعة، ومثبت السلسلة، وأنبوب الرافعة، ومناطق ملامسة قاع البحر، ومناطق الاحتكاك بين الوصلات. لذلك، تقلل الجلفنة من التعرض للتآكل ولكنها لا تزيل الحاجة إلى الفحص والصيانة الدورية.
• يمكن مناقشة الجلفنة الكهربائية أو تشطيبات الزنك الأخرى لأحجام سلاسل أو ملحقات محددة، ولكن لا ينبغي اعتبارها مكافئة للجلفنة بالغمس الساخن ما لم يتم تحديد نظام الطلاء المطلوب وقبوله بوضوح.

الاختبار والفحص والشهادات

• يتم اختبار طلقات السلسلة النهائية بحمل الإثبات عند الحمل المقابل لقطر السلسلة ودرجتها باستخدام آلة اختبار معتمدة. ينطبق حضور المساح عند الحاجة لشهادة التصنيف المطلوبة.
• يتم إجراء اختبار حمل الكسر على وصلات عينات تمثيلية وفقًا للقاعدة وخطة أخذ عينات الإنتاج المعمول بها. لا يعني اختبار العينة أنه يتم اختبار كل وصلة مسلّمة بشكل مدمر.
• قد تتطلب سلاسل الدرجة 2 والدرجة 3 اختبارات شد أو صدم أو اختبارات ميكانيكية أخرى من مادة اختبار مرتبطة بالإنتاج وفقًا لقاعدة التصنيف المختارة، ودرجة المواد، وحالة المعالجة الحرارية.
• يشكل الفحص البعدي، والفحص البصري، والتوسيم، ومراجعة الوثائق جزءًا من عملية القبول. يتم تأكيد نطاق الفحص غير المدمر من خلال إجراء التصنيع المعتمد ومتطلبات التصنيف.
• قد تشمل الوثائق المتاحة شهادة منتج التصنيف، وشهادة المواد أو شهادة المطحنة، وتقرير اختبار الشركة المصنعة، وسجل حمل الإثبات، وسجل اختبار حمل الكسر، ونتائج الاختبارات الميكانيكية، وتقرير الأبعاد، وسجل المعالجة الحرارية، وسجل الجلفنة، وفقًا لنطاق الطلب المتفق عليه.

دليل الاختيار والاستعلام

الخطوة 1: تأكيد نوع السفينة، نطاق البناء الجديد أو الاستبدال، جمعية التصنيف المعمول بها، رقم المعدات أو ترتيب التثبيت المعتمد، كتلة المرساة، درجة السلسلة المطلوبة، والقطر الاسمي.

الخطوة 2: تأكيد معيار السلسلة أو الرسم المعتمد، التعيين المتري / الإمبراطوري، طول الطلقة، عدد الطلقات، تخصيص الميناء والجانب الأيمن، وما إذا كانت السلسلة يجب أن تتطابق مع بكرة الرافعة ومثبت السلسلة الحاليين.

الخطوة 3: تأكيد درجة المواد وحالة التسليم، ترتيب تثبيت المسمار أو لحام المسمار، متطلبات المعالجة الحرارية، مواصفات الجلفنة بالغمس الساخن، وأي متطلبات لسمك الطلاء أو المظهر.

الخطوة 4: تحديد تجميع السلسلة الكامل: الوصلات الشائعة، الوصلات الموسعة، الوصلات الطرفية، أقفال كنتير أو الربط، قفل المرساة، المحور الدوار، المحور الدوار الأمامي، وصلة الطرف، والملحقات الاحتياطية.

الخطوة 5: تأكيد نطاق الفحص والشهادات قبل تقديم عرض الأسعار: شهادة التصنيف، حضور المساح، اختبارات الإثبات والكسر، الاختبارات الميكانيكية، الفحص غير المدمر، تتبع المواد، التوسيم، ولغة الوثائق.

الخطوة 6: تقديم الكمية، ووقت التسليم المطلوب، ووجهة التسليم، ومتطلبات التعبئة، ورسم معتمد أو قياسات سلسلة موجودة، وصور واضحة للمرساة، وبكرة الرافعة، ومثبت السلسلة، وتركيبات الاتصال عند توفرها.

تجميع السلسلة والملحقات

وصلات مسمارية شائعة | وصلات موسعة | وصلات طرفية | أقفال كنتير أو الربط | قفل المرساة | محور دوار | محور دوار أمامي | وصلة الطرف | ملحقات احتياطية مطابقة

سمات مخصصة

• درجة السلسلة: الدرجة 2 / U2 أو الدرجة 3 / U3 → يتبع التدوين النهائي ومعايير القبول جمعية التصنيف المختارة.
• القطر الاسمي: 9/16 بوصة إلى 2 15/16 بوصة → تأكيد الحجم المتري الاسمي المقابل وهندسة السلسلة المعتمدة.
• طول الطلقة: مرجع 27.5 متر؛ يتوفر طول 25 مترًا أو طول مخصص للمناقشة → يجب أن تتطابق نطاق الشهادة والاختبار مع التجميع المورد.
• التصنيع: وصلات مسمارية ملحومة بالبوتق → يتم التحكم في مظهر اللحام، وتكرار الأبعاد، وتتبع المواد كنقاط إنتاج.
• المعالجة الحرارية: وفقًا لدرجة السلسلة ومسار المواد المعتمد → يجب ذكر حالة التسليم النهائية في عرض الأسعار والشهادة.
• ترتيب المسمار: تكوين مثبت أو ملحوم معتمد → لا تختر لحام المسمار فقط من مصطلح الدرجة 2 أو الدرجة 3.
• المواد: CM490، CM690، 20Mn2، 30Mn2، أو ما يعادلها المعتمد كما هو مذكور من قبل المورد → يتطلب تعيين الدرجة الدقيق إلى درجة السلسلة تأكيدًا.
• التشطيب السطحي: مجلفن بالغمس الساخن كخيار أساسي → جلفنة كهربائية، أو طلاء، أو تشطيب بديل فقط عند تحديده وقبوله.
• الاختبار: حمل الإثبات، حمل الكسر للعينة، الاختبارات الميكانيكية، الفحص البعدي، والفحص غير المدمر الإضافي حسب الاقتضاء → يتبع النطاق متطلبات التصنيف والطلب.
• الشهادات: شهادة منتج التصنيف، شهادة المواد، وتقرير اختبار الشركة المصنعة متاحة وفقًا لنطاق الطلب المعتمد.

كيف يعمل

يتم تحرير المرساة من السفينة → تخرج سلسلة الوصلات المسمارية عبر بكرة الرافعة وأنبوب الرافعة → تدعم المسامير هندسة الوصلة والتفاعل المتحكم به مع البكرة → تنقل السلسلة قوة التثبيت بين المرساة والسفينة → تستعيد الرافعة السلسلة إلى خزان السلسلة.

التطبيقات

سفن تجارية | قوارب سحب | قوارب عمل | سفن صيد | سفن دورية وخدمة | سفن ساحلية وموانئ | أنظمة تثبيت جديدة | مشاريع استبدال سلاسل المرساة المعتمدة من التصنيف.

الشهادات ونطاق التوريد

يمكن ترتيب الشهادات وفقًا لجمعية التصنيف المختارة، ونطاق الشركة المصنعة المعتمد، وخطة المسح، وتتبع المواد، وحضور الاختبار، ومتطلبات المشروع. يجب تأكيد الملحقات وتغطية الشهادة كجزء من تجميع السلسلة الكامل قبل تقديم عرض الأسعار.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

الأسئلة الشائعة

س1: كيف يجب اختيار سلسلة المرساة من الدرجة 2 أو الدرجة 3؟

ج1: يبدأ الاختيار من رقم معدات السفينة، وترتيب المرساة، وقواعد التصنيف المعمول بها، وخطة التثبيت المعتمدة. تتمتع الدرجة 3 بأحمال إثبات وكسر محددة أعلى بنفس القطر، ولكن لا يجب استخدامها لتقليل حجم السلسلة ما لم يوافق مصمم السفينة والتصنيف على نظام التثبيت الكامل.

س2: هل تستخدم الدرجة 2 دائمًا مسمارًا غير ملحوم بينما تستخدم الدرجة 3 مسمارًا ملحومًا؟

ج2: لا ينبغي استخدام قاعدة عامة تعتمد على الدرجة فقط لهذا القرار. يعتمد تثبيت المسمار، ولحام المسمار، وموضع اللحام، وإجراء اللحام، وتسلسل المعالجة الحرارية على تصميم السلسلة المعتمد، وإجراء التصنيع، ومتطلبات جمعية التصنيف.

س3: ما هي المعلومات المطلوبة لعرض أسعار دقيق؟

ج3: تأكيد جمعية التصنيف، ودرجة السلسلة، والقطر الاسمي، وطول الطلقة والكمية، وبيانات السفينة والمرساة، وتوافق بكرة الرافعة، ومتطلبات الجلفنة بالغمس الساخن، والملحقات، ونطاق الاختبار والشهادات، ووجهة التسليم، ووقت التسليم المطلوب. تعتبر رسومات التجميع الحالية أو الصور المقاسة مفيدة بشكل خاص لمشاريع الاستبدال.
