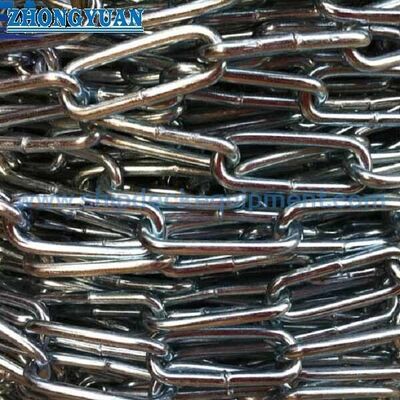

سلسلة فولاذية مستديرة ذات وصلة طويلة من طراز DIN 763
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار:: | DIN763؛ | درجة:: | الصف 40، U2، U1، الخ. |
|---|---|---|---|
| قطر السلسلة:: | 13 مم إلى 32 مم | الطول لكل طلقة:: | حسب الطلب |
| بناء:: | بعقب فلاش ملحومة، | يكتب:: | رابط مفتوح، رابط بدون رصع؛ |
| اختبار:: | اختبار إثبات الحمل، اختبار حمل الكسر، اختبار خاصية المواد، | المعالجة السطحية:: | المجلفن بالغمس الساخن، المجلفن الكهربائي، المطلي المضاد للتآكل؛ |
| شهادات التصنيف:: | TUV، ABS، DNV، LR، RINA، BV، وأي شهادة فحص خارجية وشهادة مطحنة. | الصف المادي:: | سوز 304، سوز 316، CM490، 20Mn2، Q235، Q195، |
| إبراز: | din 763 سلسلة الارتباط studless,سلسلة ربط الألمانية القياسية studless,32mm سلسلة ربط الفولاذ المقاوم للصدأ |
||
منتوج وصف
سلسلة فولاذية مستديرة ذات وصلة طويلة من طراز DIN 763
لمحة عامة عن المنتج
سلسلة الصلب المستديرة ذات الرابط الطويل DIN 763 هي سلسلة صلبة مصفحة ومختبرة وغير معايرة للاستخدام التقني العام حيث يكون فتح الرابط العريض الأكبر وعدد الروابط المنخفض لكل متر مفيدًا.المسافة الطويلة توفر مساحة خالية عملية للاتصالات والتوجيه المرن، في حين أن الهندسة غير المعايرة تعني أنه لا ينبغي اختيارها للعجلات الجيبية أو محركات السلسلة المعايرة أو أنظمة الرفع التي تتطلب مسافة مطابقة ومستويات سلسلة الرفع المعتمدة.
في مجال الإمدادات البحرية، يمكن النظر في السلسلة للتثبيت العام، والحواجز الأمنية، والاحتفاظ بالمعدات، وغيرها من المهام غير الرفعية، مع مراعاة المواد، وحماية التآكل، وقاعدة الاختبار،وقبول المشروعلا ينبغي وصفها على أنها سلسلة ربط معتمدة للطبقة، سلسلة ربط أساسية، سلسلة ربط طوافة، أو سلسلة رفع ما لم يكن معيار المنتج المعمول به، والحمل التصميم، واختبار،ويتم تأكيد نطاق الموافقة بشكل منفصل.
مواصفات سريعة
- القاعدة القياسية: DIN 763:1990-12 → التسمية الرسمية للسلسلة الحديدية المستديرة التي تم اختبارها وغير المعايرة.
- التكوين: سلسلة وصلات مستديرة مفتوحة ودون أوتاد وملحومة → مساحة داخلية طويلة توفر مساحة خالية للاتصالات وتقلل من عدد الروابط لكل متر.
- النطاق الاسمية المنشورة DIN: 4 ′′ 16 ملم في طبعة 1990 → يجب التعامل مع الأحجام المقدمة خارج هذه النطاقات كنموذج DIN 763 / أحجام مخصصة حتى يتم التأكد من الامتثال.
- الأبعاد الرئيسية للاختيار: القطر الاسمي d، والمساحة الداخلية t، والعرض الخارجي b2، والكتلة لكل متر → تحقق من حجم المرفق، والمساحة المفتوحة، وطول السلسلة المطلوب.
- طريقة التصنيع: بناء وصلة لحام فلاش بوت → اتساق اللحام ، هندسة الرابط ، واختبار الدليل هي النقاط الرئيسية لمراقبة الجودة.
- خيارات المواد: الفولاذ الكربوني المنغنيزي أو الفولاذ المقاوم للصدأ تخضع للطلب → Q195 ، Q235 ، CM490 ، 20Mn2 ، SUS 304 ، و SUS 316 المدرجة في البيانات المقدمة.الموازنة الدقيقة للدرجة تحتاج إلى تأكيد.
- معالجة السطح: اللون الذاتي، الطلاء، الكهرباء المصلحة، أو المصلحة الساخنة → اختر وفقا لتعرض التآكل ومتطلبات الأبعاد.
- مصطلحات الحمل: الحمل العامل وحمل الاختبار وحمل الكسر هي قيم منفصلة يتم تقديمها → لا يجوز تحويلها إلى درجة WLL الرفعية أو سلسلة المرساة دون أساس معتمد.
المعلمات التقنية الرئيسية
| حجم السلسلة | الطول الداخلي | عرض خارجية | الحمل العامل | حمولة الاختبار | كسر الحمولة | الوزن لكل متر | |||
| ملم | 土mm | ملم | 土 mm | ملم | 土mm | كيلوغرام | ن | ن | كيلوغرام |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد الرسوم الفعلية وما إذا كانت السلسلة ذات الغرض العام DIN 763 مقبولة. ذكر بوضوح ما إذا كانت السلسلة للضمان البحري ، الحاجز ، الاحتواء ، شنق ثابت ،أو وظيفة أخرى غير رفع.
الخطوة الثانية: تأكيد القطر الاسمي d، والمساحة الداخلية t، والعرض الخارجي b2، والطول الإجمالي أو الطول لكل لقطة، وتخطيط الرابط النهائي، وحجم المرفق، والتسامح الأبعاد المطلوبة.
الخطوة الثالثة: تأكيد نوع المواد، والخصائص الميكانيكية المطلوبة، وحالة المعالجة الحرارية، وما إذا كان كل حجم طلب يجب أن يتوافق مع DIN 763 أو يمكن توفيره كنمط DIN 763 / حجم مخصص.
الخطوة 4: تأكيد حالة السطح والتعرض: اللون الذاتي، الطلاء المضاد للتآكل، المصقول بالكهرباء، المصقول بالحر، أو الفولاذ المقاوم للصدأ، بما في ذلك أي متطلبات سمك الطلاء.
الخطوة 5: تأكيد نطاق التفتيش والتوثيق قبل العرض: شهادة المواد، شهادة اختبار الشركة المصنعة، اختبار إثبات الحمل، اختبار كسر الحمل، شاهد من طرف ثالث،أو الموافقة المتعلقة بالفئة تخضع للاتفاق.
الخطوة 6: قدم الكمية، شكل التعبئة، وجهة التسليم، وقت التسليم المطلوب، رسم الطلب، تفاصيل نهاية السلسلة، والصور المرجعية إذا كانت متاحة.
الهيكل

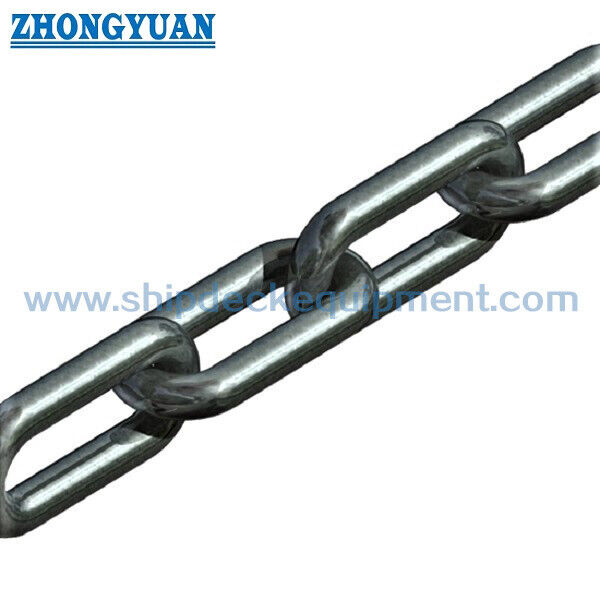

وصلة فولاذية مستديرة. مسافة داخلية طويلة. وصلة مفتوحة بدون أزرار. مفصل لحام بالفلاش. هندسة غير معايرة.
تحميل، اختبار ومزايا الجودة
- توفر هندسة الرابط الطويل فتحة واضحة أكبر للقيود والقرطاسات والموصلات والتوجيه من سلسلة الرابط القصير المقارنة ، تخضع للتحقق من تناسب الموصول.
- يشكّل اللحام بالبلاك بوت رابطًا لحامًا مستمرًا ؛ يجب أن يركز التحكم في الإنتاج على اضطراب اللحام وحالة المنطقة المتأثرة بالحرارة وشكل الرابط وإزالة الحواف الحادة الضارة.
- التفتيش الأبعاد من د، t، و b2 يدعم التوافق الموصول ووزن ثابت لكل متر، مع الاعتراف بأن دين 763 هو معيار سلسلة غير معايرة.
- يمكن ترتيب اختبار الحمل المؤكد والحمل المكسور وفقًا لخطة الاختبار المتفق عليها ؛ يجب ذكر تواتر الاختبار وقاعدة العينة ومعايير القبول ونطاق الشهود في أمر الشراء.
- يجب أن يتناسب اختيار المواد ومعالجة الحرارة مع الخصائص الميكانيكية المطلوبة.والمتغيرات من الفولاذ المقاوم للصدأ يجب ألا تتشارك جدول حمولة واحد غير معتمد.
- يزيد التكيس أو الطلاء من مقاومة التآكل ، ولكن يجب اختيار طريقة الطلاء وسماكة مع مراعاة المساحة الأبعاد والحالة السطحية وبيئة الخدمة.
- يمكن تضمين تحديد المجموعة، ويمكن تتبع المواد، وسجلات الاختبار وفقا لمدى الوثائق المتفق عليها بدلا من افتراضها كتوريد قياسي.
سمات مخصصة
- المعيار: DIN 763:1990-12 → سلسلة فولاذية مستديرة طويلة غير معايرة ومختبرة للاستخدام التقني العام.
- حالة المعيار: طبعة 1990 المدرجة على أنها الحالية من قبل DIN Media → DIN 763:2026-03 هي مسودة ويجب عدم اقتباسها على أنها المعيار المطبوع النهائي.
- النوع: سلاسل مفتوحة بدون أزرار طويلة → لا يتم تركيب أزرار داخل الرابط.
- القطر الاسمي: 416 ملم ضمن النطاق القياسي المنشور في عام 1990 → 232 ملم نطاق المورد يتطلب تأكيد حجم بحجم.
- المواد: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 المدرجة في البيانات المقدمة → المواصفات المماثلة الدقيقة والخصائص الميكانيكية التي يجب تأكيدها.
- المعالجة الحرارية: وفقًا لخصائص المادة والهدف ، يجب الإشارة إلى دورة المعالجة الحرارية وقيم القبول للصفات العالية.
- معالجة السطح: طلاء / كهربائي غلفاني / غلفاني الساخن / لا يعدل → اختيار وفقا لمواصفات التعرض والطلاء.
- الاختبار: اختبار المواد / اختبار الضغط المضاد / اختبار الضغط المتقطع وفقًا للمجال المتفق عليه → أساس الاختبار وتكرار أخذ العينات.
- القيود المفروضة على الاستخدام: السلسلة غير الرفعية ذات الأغراض العامة → لا يتم الترويج لها كسلسلة رفع أو سلسلة مرسيد معتمدة أو سلسلة ترسيخ معتمدة لفئة دون موافقة منفصلة.
كيف يعمل
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
التطبيقات
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
الشهادات والمزايا
يمكن ترتيب التفتيش والتوثيق وفقًا لمتطلبات المشروع ومتابعة المواد وخطة الاختبار المتفق عليها وإجراءات الموافقة.لا ينبغي افتراض أي شهادة من فئة أو طرف ثالث ما لم يتم تضمينها في العرض والطلب الشراء.
خيارات الشهادة / التفتيش ، مع مراعاة التأكيد المسبق: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، TÜV ، التفتيش من طرف ثالث ، وشهادة اختبار الشركة المصنعة.

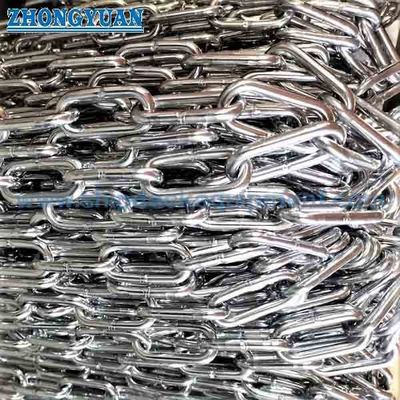

الرسم والصور
الأسئلة الشائعة
السؤال 1: هل سلسلة الدين 763 ذات الروابط الطويلة مناسبة للرفع؟
ج1: لا ينبغي اختيارها كسلسلة رفع فوق رأس فقط لأن أحمال العمل والاختبار والكسر هي المعروضة. يستلزم استخدام الرفع معيار السلسلة الرفعية المعمول بها ، والصنف ، وعامل التصميم,العلامة والاختبار والشهادة.
السؤال 2: هل يمكن وصف كل حجم من 2 ملم إلى 32 ملم باسم DIN 763؟
A2: يتم تحديد نطاق DIN 763:1990-12 المنشور عادةً بأقطار اسميّة تتراوح بين 4 ملم و 16 ملم.يجب وصف الأحجام خارج هذه النطاق باسم نمط DIN 763 أو سلسلة الحبل الطويل المخصصة حتى يتم تأكيد الامتثال الأبعاد والميكانيكي من خلال الرسم والوثائق المعمول بها..
س3: ما هي المعلومات المطلوبة للحصول على اقتباس موثوق به؟
A3: تأكيد التطبيق، والقطر الاسمي، وأبعاد الرابط، والطول الإجمالي أو طول الصورة، ترتيب نهاية الرابط، المواد، المعالجة الحرارية، التشطيب السطحي، أساس الحمل العمل / الاختبار / الكسر المطلوب،نطاق التفتيش، الكمية، التعبئة، الوجهة، ووقت التسليم.
