MIL-C-22521C مفتوحة الرابط خفر السواحل سلسلة رصيف طوافة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار:: | ميل-C-22521C | درجة:: | الصف 1، 2، 3؛ |
|---|---|---|---|
| قطر السلسلة:: | من 13 ملم إلى 48 ملم | الطول لكل طلقة:: | حسب الطلب |
| بناء:: | بعقب فلاش ملحومة، | يكتب:: | رابط مفتوح، رابط بدون رصع؛ |
| اختبار:: | اختبار إثبات الحمل، اختبار حمل الكسر، اختبار خاصية المواد، | المعالجة السطحية:: | المجلفن بالغمس الساخن، المجلفن الكهربائي، المطلي المضاد للتآكل؛ |
| الشهادات:: | ABS وأي شهادة فحص أخرى من طرف ثالث وشهادة المطحنة. | الصف المادي:: | سوز 304، سوز 316، CM490، 20Mn2، |
| إبراز: | سلسلة الارتباط المفتوحة ss316,سلسلة الارتباط المفتوحة 13 مم,السلسلة البحرية من الفولاذ المقاوم للصدأ 13 مم |
||
منتوج وصف
سلسلة ربط عوامة خفر السواحل MIL-C-22521C مفتوحة الوصلات | سلسلة ملحومة بدون مسامير بقطر 13-48 مم
نظرة عامة على المنتج
سلسلة عوامة خفر السواحل MIL-C-22521C مفتوحة الوصلات هي سلسلة ملحومة بدون مسامير تستخدم في تجميعات ربط العوامات للمساعدات الملاحية. تربط العوامة أو ترتيب اللجام بمرساة العوامة أو المرساة، مما يسمح للسلسلة المغمورة بتشكيل منحنى متوافق تحت تأثير المد والجزر والتيارات والرياح وحركة الأمواج. هذا المنتج هو سلسلة ربط عوامة، وليس سلسلة مرساة سفينة وليس سلسلة رفع.
النطاق المقدم يغطي قطر قضيب الوصلة المشتركة من 1/2 إلى 1-7/8 بوصة (حوالي 13 إلى 48 مم)، مع وصلات مشتركة، وصلات طرفية موسعة اختيارية، قيم حمل الاختبار، قيم حمل الكسر، وأوزان الطلقات التقريبية المحددة حسب الحجم. MIL-C-22521C هو مرجع شراء قديم؛ يجب أن يحدد أمر الشراء ما إذا كان الامتثال مطلوبًا للمواصفات القديمة، أو مواصفات خفر السواحل الأمريكية الحالية، أو رسم العميل، أو ما يعادله المعتمد.
مواصفات سريعة
- نوع المنتج: سلسلة ربط عوامة ملحومة مفتوحة الوصلات بدون مسامير → مخصصة لربط العوامات للمساعدات الملاحية بدلاً من خدمة رافعة السفينة.
- مرجع قديم: MIL-C-22521C → يجب تأكيد حالة المواصفات والمراجعة المطلوبة في أمر الشراء.
- قطر الوصلة المشتركة: 1/2 إلى 1-7/8 بوصة / حوالي 13 إلى 48 مم → الحجم الأساسي لمطابقة تصميم ربط العوامة والسلسلة الحالية.
- مرجع الطلقة القياسية: 15 قامة / 90 قدم / حوالي 27.4 متر → يمكن تقديم عروض أسعار لأطوال مقطوعة ونصف طلقات عند تحديدها بواسطة المشروع.
- الإنشاء: وصلات مفتوحة ملحومة بالمقاومة أو باللحام الوميضي → اندماج اللحام، محاذاة نهايات القضبان، هندسة الوصلات، وحالة السطح هي نقاط فحص رئيسية.
- بيانات الأحمال: يتم ذكر حمل الاختبار وحمل الكسر بشكل منفصل → لا ينبغي تقديم أي من القيمتين كحمولة تشغيل آمنة (SWL) أو حمولة تشغيل.
- ترتيب الوصلات الطرفية: يمكن توفير وصلات طرفية موسعة عند الحاجة → يجب أن تتطابق أبعاد الوصلة الطرفية مع الأغلال، أو اللجمات، أو المرساة، أو المكونات الموجودة.
- نطاق الفحص: تتبع المواد، الفحوصات الأبعاد، اختبار الحمل، أخذ عينات حمل الكسر، وفحص السطح → النطاق النهائي يتبع العقد أو خطة الفحص المعتمدة.
المعلمات الفنية الرئيسية
| وصلات مشتركة | وصلات طرفية | أحمال | الوزن لكل طلقة 15 قامة (تقريبًا) |
|||||||
| سلسلة القطر أ (بوصة) |
سلسلة القطر أ (مم) |
عرض الوصلة ب |
عرض الوصلة ج |
طول على ست وصلات د |
سلسلة القطر هـ |
عرض الوصلة و |
عرض الوصلة ز |
حمل الكسر |
حمل الكسر |
|
| 1/2 | 13 | 3 | 1-7/8 | 13 | 3/4 | 4-1/4 | 2-5/8 | 7500 | 15000 | 210 |
| 5/8 | 16 | 3-3/4 | 2-1/4 | 16-1/4 | 3/4 | 4-1/2 | 2-5/8 | 11500 | 23000 | 323 |
| 3/4 | 19 | 4-1/2 | 2-5/8 | 19-1/2 | 7/8 | 5-1/4 | 3-1/8 | 16000 | 32000 | 442 |
| 7/8 | 22 | 5-1/4 | 3-1/8 | 22-3/4 | 1-1/8 | 6-3/4 | 3-7/8 | 22000 | 40000 | 608 |
| 1 | 25 | 6 | 3-1/2 | 28 | 1-1/4 | 7-1/2 | 4-3/8 | 29000 | 58000 | 760 |
| 1-1/8 | 28 | 6-3/4 | 3-7/8 | 29-1/4 | 1-1/4 | 7-1/2 | 4-3/8 | 38500 | 77000 | 990 |
| 1-1/4 | 32 | 7-1/2 | 4-3/8 | 32-1/2 | 1-1/2 | 9 | 5-1/4 | 45500 | 91000 | 1245 |
| 1-1/2 | 38 | 9 | 5-1/4 | 39 | 1-7/8 | 11-1/4 | 6-1/2 | 65500 | 131000 | 1762 |
| 1-5/8 | 42 | 9-3/4 | 5-11/16 | 42-1/4 | 1-7/8 | 11-1/4 | 6-1/2 | 76500 | 153000 | 2040 |
| 1-3/4 | 44 | 10-1/2 | 6-1/16 | 45-1/2 | 2-1/8 | 12 | 7-3/16 | 86500 | 173000 | 2370 |
| 1-7/8 | 48 | 11-1/4 | 6-1/2 | 48-3/4 | 2-1/8 | 12 | 7-3/16 | 100000 | 200000 | 2640 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد المتطلب الحاكم: مرجع MIL-C-22521C القديم، مواصفات خفر السواحل الأمريكية الحالية، رسم العميل، أو معيار آخر معتمد لسلسلة العوامات.
الخطوة 2: تقديم قطر الوصلة المشتركة، طول الطلقة أو الطول المقطوع المطلوب، الكمية، وما إذا كانت الوصلات الطرفية الموسعة مطلوبة في طرف واحد، أو كلا الطرفين، أو غير مطلوبة.
الخطوة 3: تأكيد واجهة نظام العوامة: اتصال العوامة أو اللجام، وصلة أو أجهزة ربط، اتصال المرساة أو المرساة، وأبعاد السلسلة البديلة الحالية عند الاقتضاء.
الخطوة 4: تأكيد المواد والتشطيب. الفولاذ الكربوني هو أساس المواصفات العادي؛ يجب التعامل مع الفولاذ المقاوم للصدأ، CM490، 20Mn2، الجلفنة بالغمس الساخن، أو التشطيبات المطلية كبدائل خاصة بالمشروع ومراجعتها للامتثال.
الخطوة 5: تحديد نطاق الفحص والتوثيق: شهادة المطحنة، تتبع الحرارة، تقرير الأبعاد، سجل حمل الاختبار، اختبار حمل الكسر، فحص الشقوق، شهادة طرف ثالث، وصياغة الشهادة.
الخطوة 6: تقديم موقع التطبيق، البيئة المائية، وجهة التسليم، وقت التسليم المطلوب، طريقة التعبئة، ورسم المشروع أو صورة السلسلة الحالية إذا كانت متاحة.
الهيكل
وصلات مشتركة مفتوحة بدون مسامير | وصلات ملحومة بالمقاومة / باللحام الوميضي | وصلات طرفية موسعة عند تحديدها | تتبع الحرارة / الدفعة | علامة طرفية دائمة عند الحاجة | تشطيب طبيعي، مجلفن، أو مطلي وفقًا لنطاق الطلب المعتمد
مزايا التصنيع والاختبار والتتبع
- توفر هندسة الوصلات المفتوحة بدون مسامير شكل سلسلة بسيط لأنظمة ربط العوامات وتتجنب ترتيب المسامير المستخدم في سلاسل مراسي السفن.
- يساعد تشكيل القضبان المتحكم فيه ومعايرة الوصلات في الحفاظ على طول الوصلة وعرضها ومسافة ست وصلات وتوافق الاتصال عبر كل دفعة إنتاج.
- يجب أن يغطي التحكم في جودة اللحام حالة الاندماج، وقطر اللحام، ومحاذاة نهايات القضبان، والمؤشرات المرئية، والمناطق الحساسة للشقوق عند اللحام ونصف القطر الداخلي.
- يسمح تتبع رقم الحرارة والدفعة بربط شهادات المواد وسجلات الإنتاج وعينات الاختبار والطلقات المكتملة بنفس مصدر الفولاذ.
- يتحقق اختبار الحمل من كل طلقة متعاقد عليها عند الحاجة إليها بواسطة المواصفات الحاكمة؛ اختبارات حمل الكسر هي اختبارات عينات مدمرة ويجب تحديدها بشكل منفصل في خطة الفحص.
- تقلل أسطح الوصلات الملساء والخالية من النتوءات من التشابك ومخاطر المناولة الموضعية وانحناء السلسلة أثناء النشر والخدمة.
- يمكن التحقق من إمدادات الاستبدال مقابل أبعاد السلسلة الحالية وهندسة الوصلات الطرفية بدلاً من الاعتماد على القطر الاسمي وحده.
سمات مخصصة
- المرجع القياسي: MIL-C-22521C → مرجع قديم لسلسلة عوامات مفتوحة الوصلات من نوع خفر السواحل؛ يجب تأكيد المراجعة وأساس الامتثال.
- فئة المنتج: سلسلة ربط عوامة → لأنظمة عوامات المساعدات الملاحية، وليس لمعايرة رافعة السفينة وليس للرفع.
- قطر الوصلة المشتركة: 1/2 إلى 1-7/8 بوصة / حوالي 13 إلى 48 مم → اختر حسب تصميم ربط العوامة المعتمد وأبعاد الاستبدال.
- طول الطلقة: 15 قامة / 90 قدم / حوالي 27.4 متر كمرجع قياسي → يمكن تقديم عروض أسعار لنصف الطلقات أو الأطوال المقطوعة عند تحديدها.
- المادة: قضبان فولاذية كربونية كأساس قديم عادي → يجب أن يتبع الدرجة الدقيقة والكيمياء ومتطلبات الشد مواصفات الشراء.
- التشطيب: سيتم تأكيده → يجب ذكر التشطيب الطبيعي / الأسود، أو الجلفنة بالغمس الساخن، أو المطلي في الطلب والتحقق منه مقابل المواصفات الحاكمة.
- الوصلات الطرفية: مع أو بدون وصلات طرفية موسعة → يجب تأكيد ترتيب الاتصال وأبعاد الوصلات الطرفية قبل الإنتاج.
- نطاق الشهادة: متاح وفقًا لمتطلبات المشروع → لا يُفترض وجود وثائق الشركة المصنعة، أو شهادة المطحنة، أو فحص طرف ثالث، أو مشاركة الفئة ما لم يتم طلبها.
كيف تعمل
اتصال العوامة أو اللجام → تنزل السلسلة مفتوحة الوصلات عبر عمود الماء → وزن السلسلة ومنحناها يستوعبان الحركة البيئية → الطرف السفلي يتصل بنظام المرساة أو المرساة المحدد → الفحص الدوري يتحقق من التآكل، التآكل، التشوه، حالة اللحام، وأمان الاتصال
التطبيقات
عوامات المساعدات الملاحية | ربط العوامات الساحلية والممرات المائية الداخلية | عوامات تحديد الموانئ والقنوات | لجمات العوامات | طلقات سلاسل العوامات البديلة | وصلات مراسي العوامات | صيانة مساعدات الملاحة الحكومية والتجارية
الشهادات والمزايا
يمكن ترتيب الشهادات وحضور الفحص وفقًا للمواصفات الحاكمة، ومتطلبات المشروع، وخطة الفحص المعتمدة، وإجراءات قبول الطرف الثالث.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

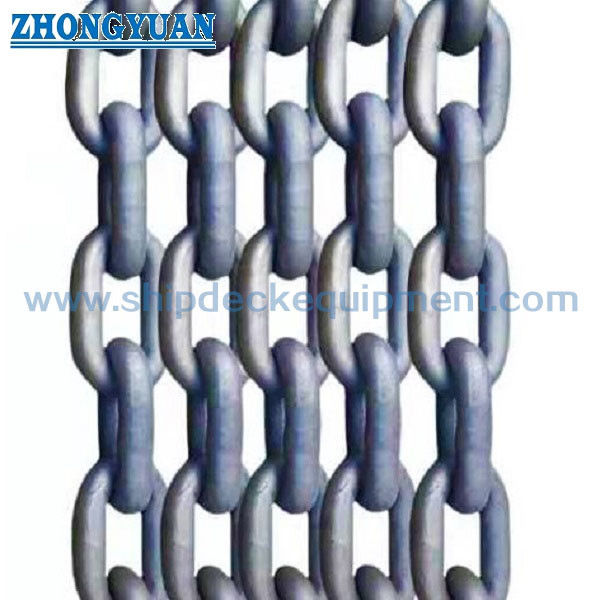

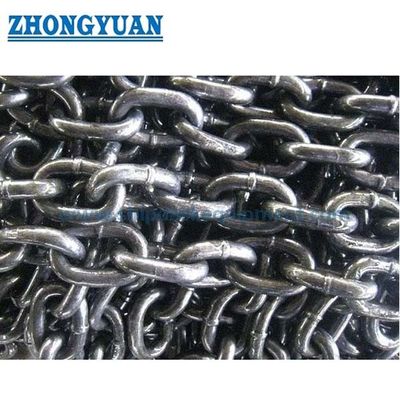

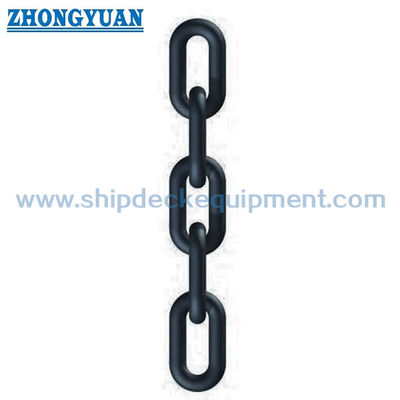

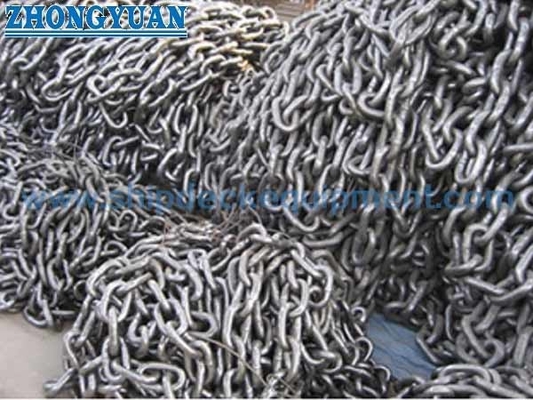

الرسومات والصور
أسئلة وأجوبة
س1: هل حمل الاختبار هو حمولة التشغيل الآمنة للسلسلة؟
ج1: لا. حمل الاختبار هو حمل اختبار محدد، بينما حمل الكسر هو متطلب قوة مدمر. لا ينبغي استخدام أي من القيمتين مباشرة كحمولة تشغيل آمنة (SWL) أو حمولة تشغيل. يجب تحديد حمولة التشغيل المسموح بها بواسطة سلطة تصميم ربط العوامة باستخدام عوامل الأمان المطبقة، وتفاوت التآكل، وحالة التآكل، وديناميكيات النظام.
س2: هل سلسلة عوامات MIL-C-22521C هي نفسها سلسلة مراسي السفن؟
ج2: لا. هذا المنتج هو سلسلة مفتوحة الوصلات بدون مسامير لأنظمة ربط العوامات. سلسلة مراسي السفن هي عادة سلسلة ذات وصلات مسامير معايرة مصممة للعمل مع رافعة أو عجلة، وتتبع متطلبات أبعاد وشهادات مختلفة.
س3: ما هي المعلومات المطلوبة لعرض أسعار موثوق؟
ج3: تأكيد المواصفات الحاكمة، قطر الوصلة المشتركة، طول الطلقة أو الطول المقطوع، الكمية، ترتيب الوصلات الطرفية، المادة، التشطيب، متطلبات حمل الاختبار وحمل الكسر، نطاق الشهادة والحضور، رسومات الاتصال، وجهة التسليم، ووقت التسليم المطلوب.
