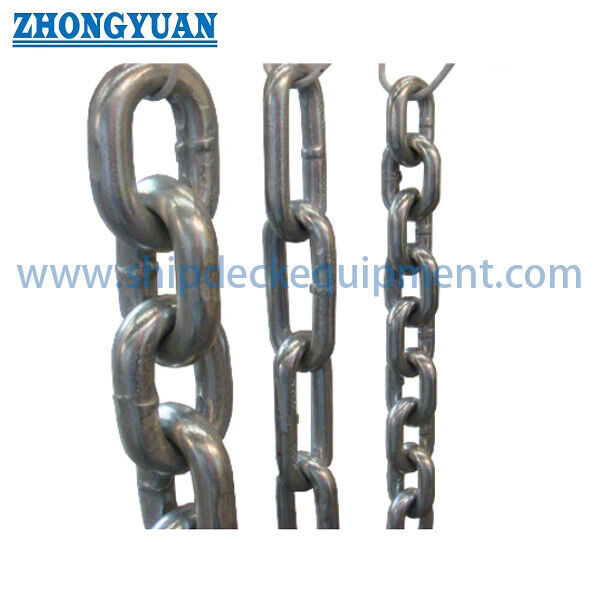

سلسلة الروابط القياسية الأسترالية. سلسلة لحام قصيرة ومتوسطة وطويلة للاستخدام البحري والعام.

سلسلة وصلات ملحومة قياسية أسترالية | قصيرة، متوسطة وطويلة للاستخدام البحري والعام

نظرة عامة على المنتج

تُقدم هذه السلسلة الملحومة من الوصلات المخصصة للسوق الأسترالي في تكوينات وصلات قصيرة ومتوسطة وطويلة للاستخدامات البحرية، والرباط، والسحب، والتقييد، والحواجز، والزراعة، والتطبيقات الصناعية العامة. يعتمد الاختيار على حجم السلسلة الاسمي، وحمل العمل المرجعي، وأبعاد الوصلة، والطول المطلوب، والتشطيب السطحي، والتجهيزات المتصلة، وطبيعة استخدام السلسلة الفعلي.

الجدول المقدم يمثل سلسلة وصلات مفتوحة ملحومة عامة ولا ينبغي وصفها تلقائيًا بأنها سلسلة مراسي سفن معتمدة من فئة، أو سلسلة رباط بحري خارجي، أو سلسلة رفع. سلسلة الوصلات القصيرة من الدرجة L، وسلسلة النقل من الدرجة 70، وسلسلة الفولاذ المقاوم للصدأ، وسلسلة مراسي بحرية معتمدة من فئة هي عائلات منتجات منفصلة ذات متطلبات مختلفة للمواد والاختبار والعلامات والشهادات. يُقدم هذا المنتج من خلال شركاء تصنيع سلاسل مؤهلين وطويلي الأمد، مع تأكيد مطابقة المواصفات ونطاق الفحص لكل طلب.

مواصفات سريعة

• نطاق السلسلة: وصلات قصيرة، متوسطة وطويلة → يسمح بالاختيار بين وصلات مدمجة، وهندسة متوازنة للأغراض العامة، ووصلات ممتدة أخف وزنًا.
• نطاق الحجم الاسمي: وصلات قصيرة 5-24 مم، وصلات متوسطة 3-24 مم، وصلات طويلة 3-10 مم → يغطي أحجام السلاسل من الاستخدام الخفيف إلى أحجام السلاسل البحرية الأكبر للأغراض العامة.
• نطاق حمل العمل المرجعي: 0.05-5.43 طن في الجدول المقدم → تنطبق القيم فقط على تكوين السلسلة المدرج ولا يجب نقلها إلى درجة أو مادة أخرى.
• الإنشاء: وصلات فولاذية مستديرة ملحومة كهربائيًا → هندسة الوصلة، جودة اللحام، الاتساق الأبعادي، ونطاق اختبار الإثبات هي نقاط شراء رئيسية.
• التشطيب السطحي: تشطيب أسود أو مجلفن بالغمس الساخن → التشطيب الأسود اقتصادي؛ يوفر الجلفنة بالغمس الساخن حماية محسنة ضد التآكل للاستخدام الخارجي والبحري.
• بيانات الاختيار: S، R، F، وصلات لكل متر، وأمتار لكل 100 كجم → مفيدة لتحديد خلوص التوصيل، وتقدير طول السلسلة، والتعبئة، وتخطيط الشحن.
• حدود التطبيق: سلسلة للأغراض العامة والاستخدام البحري → الرفع العلوي، تقييد النقل، تثبيت السفن المعتمد، والرباط البحري الخارجي تتطلب درجات سلاسل مؤكدة بشكل منفصل.
• نموذج التوريد: يتم الحصول عليه من خلال شركاء تصنيع مؤهلين → يتم تأكيد المصنع والمواد والاختبار والعلامات ونطاق الشهادة قبل تقديم عروض الأسعار.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: حدد التطبيق الفعلي: تثبيت بحري، رباط، سلسلة سحب، سلسلة حاجز، استخدام زراعي، تقييد عام، رفع، أو تقييد حمل النقل. تحدد طبيعة الاستخدام درجة السلسلة المطلوبة ومسار الامتثال.

الخطوة 2: اختر وصلات قصيرة أو متوسطة أو طويلة؛ الحجم الاسمي؛ حمل العمل المرجعي المطلوب؛ وأبعاد S / R / F. قم بتوفير أبعاد المشبك أو الخطاف أو الموصل أو الترس أو تجهيزة التثبيت المتوافقة حيثما ينطبق ذلك.

الخطوة 3: قم بتأكيد المادة والدرجة. سلسلة الفولاذ الكربوني للأغراض العامة هي الأساس للجدول المقدم؛ الدرجة L، الدرجة 70، الفولاذ المقاوم للصدأ، الفولاذ السبائكي، وسلسلة المراسي المعتمدة من فئة تتطلب بيانات فنية منفصلة.

الخطوة 4: قم بتأكيد التشطيب والبيئة: أسود / لون طبيعي، مجلفن بالغمس الساخن، فولاذ مقاوم للصدأ مصقول، أو طلاء آخر محدد. اذكر التعرض لمياه البحر، والتعرض لمنطقة الرذاذ، والتعرض للمواد الكيميائية، وظروف التخزين.

الخطوة 5: قم بتأكيد الطول المقدم، الطول المستمر أو الأطوال المقطوعة، متطلبات الوصلة الطرفية، وصلات الربط، المشابك أو الخطافات، علامات التعريف، طريقة التعبئة، وما إذا كانت السلسلة تُقدم في لفات، أو أسطوانات، أو أكياس، أو دلاء، أو حزم.

الخطوة 6: قم بتوفير الكمية، المعيار والدرجة المطلوبة، نطاق الاختبار والشهادة، متطلبات طرف ثالث أو فئة، وجهة التسليم، وقت التسليم المطلوب، ورسم أو صورة عينة إذا كانت مطابقة لسلسلة موجودة.

الهيكل

وصلات فولاذية مستديرة ملحومة | هندسة وصلات قصيرة / متوسطة / طويلة | منطقة لحام الوصلة | تشطيب أسود أو مجلفن بالغمس الساخن | وصلات طرفية اختيارية وتجهيزات توصيل | علامات الطول والتعبئة حسب الطلب

اعتبارات التصنيع والتشطيب والفحص

• تتحكم هندسة الوصلة في المرونة، والكتلة لكل متر، وخلوص التوصيل، وطريقة استقرار السلسلة حول التجهيزات؛ القطر الاسمي وحده غير كافٍ لاختيار البديل.
• تُعطي سلسلة الوصلات القصيرة نمط وصلة مدمج وكثافة وصلات أعلى بشكل عام، بينما توازن سلسلة الوصلات المتوسطة بين المرونة والكتلة. تستخدم سلسلة الوصلات الطويلة وصلة ممتدة لعدد وصلات أقل وتوصيل أسهل ولكنها ليست مناسبة تلقائيًا للأحمال الأعلى.
• يجب تضمين موقع اللحام، وجودة الانصهار، وتكرار الأبعاد، وغياب الشقوق الضارة أو التشوه الشديد في فحص المصنع.
• توفر السلسلة السوداء أو ذات اللون الطبيعي حماية محدودة ضد التآكل وتتطلب عادةً تخزينًا مناسبًا، أو تشحيمًا، أو طلاءً للمشروع حيث يكون التعرض للتآكل كبيرًا.
• تحسن الجلفنة بالغمس الساخن مقاومة التآكل، ولكن سمك الطلاء يمكن أن يؤثر على خلوص الوصلة، والكتلة، والمظهر السطحي، والتوافق مع الموصلات الضيقة أو المعدات المعايرة.
• يجب أن تستخدم خيارات الفولاذ المقاوم للصدأ والفولاذ السبائكي شهادة المواد الخاصة بها، وجدول الأحمال، ومعالجة الحرارة، وأساس الاختبار؛ لا يجب إعادة استخدام جدول الفولاذ الكربوني لمادة أخرى.
• يجب ذكر اختبار الإثبات، واختبار حمل الكسر، وأخذ عينات الأبعاد، والعلامات، والتتبع في مواصفات الشراء بدلاً من افتراضها من اسم المنتج.
• يشمل الوصف المقدم ميزة مقاومة الحرارة، ولكن لم يتم تقديم نطاق درجة الحرارة أو تخفيض الحمل في درجات الحرارة المرتفعة. لا ينبغي نشر مقاومة الحرارة حتى يتم تأكيد المادة ودرجة حرارة الخدمة المسموح بها.

سمات مخصصة

• فئة المنتج: سلسلة وصلات مفتوحة ملحومة → تُقدم لتطبيقات السوق الأسترالي البحرية والعامة.
• نوع الوصلة: قصيرة / متوسطة / طويلة → اختر حسب الضغط، والمرونة، وتجهيزات التوصيل، ووزن السلسلة.
• الحجم الاسمي: 3-24 مم حسب نوع الوصلة → تأكيد قطر القضيب الفعلي S وأبعاد الوصلة R / F.
• المادة: الفولاذ الكربوني كأساس مرجعي → الفولاذ المقاوم للصدأ أو الفولاذ السبائكي يتطلب تأكيدًا وبيانات فنية منفصلة.
• التشطيب السطحي: تشطيب أسود أو مجلفن بالغمس الساخن → التشطيب المصقول عادة ما يكون ذا صلة بالفولاذ المقاوم للصدأ بدلاً من سلسلة الفولاذ الكربوني القياسية.
• حمل العمل: قيمة مرجعية في الجدول المقدم → لا يجب إعادة تسميتها كحمل إثبات، أو حمل كسر، أو WLL للرفع، أو قدرة تثبيت المرساة، أو حمل معتمد من فئة.
• خيار الدرجة L: عائلة منفصلة لسلسلة الوصلات القصيرة → يجب تأكيد المعيار، وعامل التصميم، والعلامات، والشهادة.
• خيار الدرجة 70: عائلة منفصلة لسلسلة تقييد النقل → يجب تقديم عروض أسعار منفصلة لقدرة الربط والامتثال لـ AS/NZS 4344؛ ليست للرفع.
• حالة سلسلة المراسي البحرية: سيتم التأكيد → السلسلة المفتوحة المذكورة ليست تلقائيًا سلسلة مراسي سفن معتمدة من فئة أو سلسلة رباط بحري خارجي.
• حالة التوريد: منتج مُصادر → يُقدم من خلال مصانع شريكة مؤهلة مع فحص متفق عليه، وعلامات، ونطاق مستندات.

كيف تعمل

تدخل القوة عبر مرساة متوافقة، أو مشبك، أو خطاف، أو نقطة توصيل → كل وصلة ملحومة تنقل قوة الشد إلى الوصلة التالية → تتحكم درجة الوصلة والأبعاد الداخلية في المفصلية وخلوص التجهيزات → يقلل التشطيب السطحي من الهجوم البيئي → يحدد الفحص الدوري التآكل، والتآكل، والاستطالة، والتشوه، وتلف اللحام

التطبيقات

تثبيت بحري للاستخدام العام | رباط عام واستخدام بحري بجانب الرصيف | سلاسل سحب | سلاسل حواجز وأمان | تطبيقات المضخات والتعليق عند تحديدها | استخدام زراعي | تقييد صناعي | تصنيع وصيانة عامة | مطابقة سلاسل الاستبدال

الشهادات ونطاق التوريد

يمكن ترتيب شهادات المطحنة، وتقارير فحص الشركة المصنعة، وسجلات اختبار الإثبات، وفحص طرف ثالث وفقًا لنوع السلسلة المحددة، والدرجة، وقدرة المصنع، ومتطلبات الطلب. شهادة جمعية التصنيف ليست قياسية لهذه السلسلة المفتوحة العامة ويجب تأكيدها قبل تقديم عرض الأسعار عندما تكون السلسلة مخصصة لتطبيق بحري خاضع للرقابة من فئة.

خيارات الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة، وشهادة المطحنة — متاحة فقط عند طلب المشروع، مدعومة بالمصنع المحدد، ومقبولة من قبل إجراء الفحص أو التصنيف ذي الصلة.

الرسومات والصور

الأسئلة الشائعة

س1: هل هذه نفس سلسلة مراسي السفن المعتمدة من فئة؟

ج1: لا. يصف الجدول المقدم سلسلة وصلات مفتوحة ملحومة بأنماط وصلات قصيرة ومتوسطة وطويلة. عادةً ما يتطلب طلب سلسلة مراسي السفن نوع سلسلة مؤكد بشكل منفصل، ودرجة مادة، وقطر اسمي، وأحمال إثبات وكسر، ووصلات طرفية، ومشابك ربط، وعلامات، وفحص من فئة. يجب استخدام مصطلح "سلسلة المراسي" فقط بعد تأكيد السفينة المقصودة ومتطلبات الموافقة.

س2: هل يمكن استخدام السلسلة المذكورة للرفع العلوي أو تقييد النقل؟

ج2: ليس افتراضيًا. يجب توفير سلسلة الرفع بدرجة الرفع الصحيحة مع العلامات المناسبة واختبار الإثبات والشهادات. سلسلة النقل من الدرجة 70 هي منتج منفصل يمتثل لمعيار الربط الخاص بها وليست سلسلة رفع. لا ينبغي الترويج لسلسلة الوصلات المتوسطة والطويلة العامة للرفع العلوي ما لم تدعم مواصفات منتج معتمدة محددة هذا الاستخدام.

س3: ما هي المعلومات المطلوبة لعرض أسعار دقيق؟

ج3: قم بتأكيد التطبيق، نوع الوصلة، الحجم الاسمي، أساس الحمل المطلوب، المادة والدرجة، التشطيب، الطول الإجمالي والأطوال المقطوعة، تجهيزات النهاية، المعيار المطبق، نطاق الاختبار والشهادة، العلامات، الكمية، التعبئة، الوجهة، وتاريخ التسليم. يُوصى برسم أو عينة لسلسلة الاستبدال.
