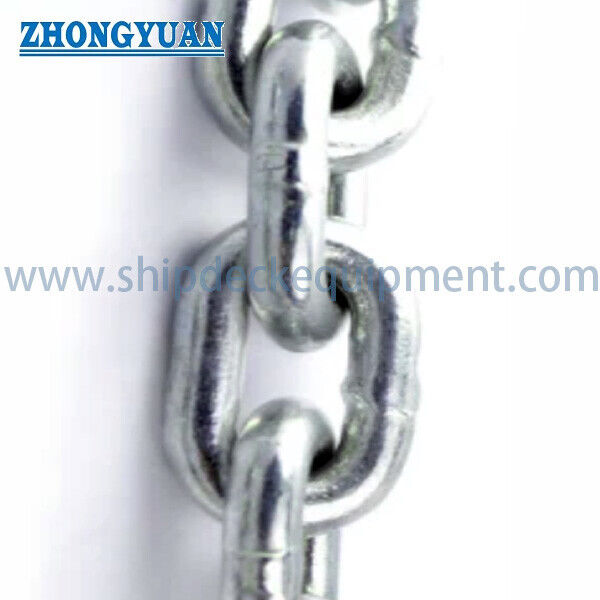

السلسلة المصفوفة القصيرة البريطانية القياسية 3.2-25.4 مم

السلسلة المصفوفة القصيرة البريطانية القياسية 3.2-25.4 مم

لمحة عامة عن المنتج

السلسلة المصفحة بالروابط القصيرة من معيار بريطانيا هي سلسلة روابط مستديرة صغيرة من الصلب يتم توفيرها بأحجام اسمية من 1/8 بوصة إلى 1 بوصة (3.20-25.40 مم). يستخدم النظام الأبعاد المقدم قطر القضبان D ،طول الرابط L وعرض الرابط W، مع مقاييس منفصلة لحمل الاختبار والحمل الانكسار وقيم الكتلة المرجعية. وهي مخصصة للتطبيقات الهندسية العامة والصناعية والزراعية والبحرية غير الرفعية حيث حجم السلسلةيتم تأكيد النهاية وقاعدة الحمل للخدمة الفعلية.

هذا المنتج هو سلسلة حديدية مصفحة ، وليس سلسلة نقل ذات وصلة مقلوبة أو سلسلة عجلة قياسية بريطانية. البيانات المقدمة لا تحدد نوع سلسلة ، WLL / SWL ، عامل السلامة ،رقم بريطاني قياسي معتمديجب تأكيد هذه البنود بالإضافة إلى نوع الصلب وعملية اللحام وطريقة الاختبار ونطاق الشهادة قبل الاقتراح والاستخدام.

مواصفات سريعة

• فئة المنتجات: سلسلة وصلات قصيرة محمومة من الصلب المستديرة -> شكل وصلة مضغوطة لمجموعات سلسلة للأغراض العامة ، متميزة عن سلاسل التوصيل المتحركة والشجاعة والسلسلة المتحركة.
• نطاق الحجم الاسمي: 1/8 إلى 1 بوصة. / D 3.20 إلى 25.40 مم -> يدعم الاختيار حسب قطر الشريط وحجم السلسلة الموجودة.
• أبعاد الرابط الرئيسي: D و L و W -> تأكيد قطر الشريط وطول الرابط وعرض الرابط مقابل مكون التزاوج أو العينة أو الرسم المعتمد.
• حمولة الاختبار المقدمة: 200 إلى 12،150 كجم -> يتم الاحتفاظ بها كقيمة اختبار منفصلة؛ يجب تأكيد أساس وحدة القوة وإجراءات الاختبار.
• حمولة الكسر المقدمة: 400 إلى 24،300 كجم -> ليس WLL أو MWL أو SWL وليس تصنيف رفع.
• الكتلة المرجعية: 11.40 إلى 870 كجم لكل 200 قدم لـ B.F. و 11.74 إلى 896 كجم لكل 200 قدم لـ H.D.G. -> مفيدة للتعبئة والتعامل وتقديرات الشحن.
• البناء المطاوئ: السلسلة المطاوئ بالبندقية المباشرة المذكورة في البيانات المقدمة -> يجب تأكيد إجراءات اللحام والمعالجة الحرارية ومعايير القبول.
• خيارات السطح: B.F. / مرجع لون ذاتي ، مطلي ، مغلفة أو مطلية بحرارة كما هو محدد -> يجب الاتفاق على رمز النهاية الدقيق وبيئة التآكل قبل الطلب.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة الأولى: تأكيد أن المنتج المطلوب هو سلسلة وصلة قصيرة من الفولاذ المستديرة المطاطية على النمط البريطاني وتقديم الرقم القياسي الدقيق.رسم معتمد أو عينة مادية عندما تكون قابلية الاستبدال مطلوبة.

الخطوة الثانية: تأكيد الحجم الاسمي، أبعاد D / L / W، الطول الإجمالي للسلسلة لكل قطعة، عدد الأطوال، التسامح الطويل، ترتيب الرابط النهائي وأي ملحقات.

الخطوة الثالثة: ذكر الخدمة الفعلية، بما في ذلك استخدام المعدات الصناعية العامة أو البحرية أو الزراعية أو التثبيت أو الحاجز أو المعدات الأصلية، بالإضافة إلى الاستخدامات الثابتة والديناميكية والصدمة،التعب والظروف البيئية.

الخطوة الرابعة: تأكيد أساس الحمل والقيود. الحمل التجريبي وحمل الكسر ليسا WLL/SWL؛ الرفع، الرفع، السلسلة، السحب،الاستخدامات الدعمية للموظفين أو غيرها من الاستخدامات الحرجة للسلامة تتطلب مواصفات معتمدة منفصلة.

الخطوة 5: تأكيد نوع الصلب، المعالجة الحرارية، عملية اللحام، التسامح الأبعاد، معالجة السطح، سمك الطلاء، التعرض للتآكل ودرجة حرارة الخدمة.

الخطوة 6: تأكيد شهادة المواد، وشهادة اختبار المجموعة، ومتطلبات الطرف الثالث أو الفئة إذا كان ذلك مناسباً، والتمييز، والقدرة على التتبع، والتعبئة، والكمية، والمقصد، ووقت التسليم المطلوب.

الهيكل

روابط حديد مستديرة. هندسة اتصال قصيرة. مفصل وصلات لحام. سلسلة مرنة مترابطة.

مزايا لحام واختبار واختيار

• توفر هندسة الرابط القصير غلافًا أكثر تكثيفًا من سلسلة الرابط التجارية المتوسطة والطويلة ، والتي يمكن أن تساعد في الحالات التي تحتاج إلى التحكم في مساحة التجميع ومشاركة الرابط.
• الاختيار حسب القطر الاسمي وحده ليس كافياً؛ يجب أن يتم مطابقة D و L و W مع الخطافات والقيود والدلائل والجيبات أو الروابط النهائية أو عينات استبدال.
• يجب أن يتم التحكم في جودة اللحام من خلال عملية إنتاج متفق عليها ، وفحص الأبعاد وخطة الاختبار. "اللحام الفلاش" في حد ذاته ليس معايير قبول كاملة.
• الحمل التجريبي وحمل الكسر تبقى قيم منفصلة. يجب أن يحدد الحمل العامل وعامل التصميم وظروف الخدمة المسموح بها من قبل المهندس المسؤول أو معيار المنتج المعمول به.
• يجب اختيار معالجة السطح لبيئة حقيقية. يغير الغسيل الساخن الكتلة النهائية وقد يتطلب تأكيد سمك الطلاء والتفريغ الأبعاد.
• يُساعد الكتلة المرجعية لكل 200 قدم في تخطيط الأسعار والتعبئة والشحن. يجب أن تستند كتلة الشحن النهائية إلى الطول الفعلي المقدم والتشطيب والتعبئة.
• يمكن مناقشة أطوال القطع، والأطوال المستمرة، والروابط النهائية الموسعة أو الخاصة، والعلامات والتغليف مع مراعاة مواصفات الإنتاج المؤكدة.

سمات مخصصة

• فئة المنتج: سلسلة الدورية المطاوعة ذات الغرض العام -> ليست سلسلة نقل بالدراجات أو الشجيرات أو الدورات.
• اسم السوق: سلسلة الروابط القصيرة القياسية البريطانية -> "الرابط القصير" هو مصطلح المنتج المفضل ؛ "الموقع القصير" يمكن الاحتفاظ به فقط كعبارة بحث ثانوية.
• المرجعية القياسية: نموذج القياس البريطاني، يجب تأكيد التسمية الدقيقة -> لا تطالب برقم BS محدد حتى يتم التحقق من الصف والفئة والأبعاد والتسامحات والتمييز والاختبار.
• الحجم الاسمي: 1/8 إلى 1 بوصة / D 3.20-25.40 مم -> تطابق D مع L و W.
• المواد: نوع الصلب يجب تأكيد -> تضارب مصطلح "سبائك" المقدم مع الجداول التجارية المقارنة للكربون / الصلب الخفيف.
• البناء: الهيكل المطاوئ بالبندقية المذكورة في البيانات المقدمة -> عملية اللحام والمعالجة الحرارية ونطاق التفتيش يتطلب تأكيد.
• بيانات الحمل: حمل الاختبار وحمل الكسر فقط -> لا يتم الإعلان عن WLL أو SWL أو MWL أو درجة رفع.
• المعالجة السطحية: يجب تأكيد B.F. / مرجع لون الذاتية ، المصفوفة بالكهرباء ، H.D.G. أو الطلاء -> الصبغة الكرومية كمتطلب تقني خاص.
• طول التوريد: يجب تأكيد ذلك -> ذكر الطول المستمر أو القطع، والتسامح، والروابط النهائية، والتعبئة والكمية.
• نطاق الشهادة: وفقًا لمتطلبات المشروع -> يجب الاتفاق على المصنع أو المواد أو اختبار الدفعة أو الطرف الثالث أو نطاق الفئة قبل العرض.

كيف يعمل

Axial force enters one link -> Bearing contact transfers force to the adjoining link -> The welded round-link body carries the chain tension -> Force continues through the interlinked chain path -> The specified finish provides surface protection

التطبيقات

General engineering assemblies | Marine non-lifting service | Agricultural equipment | Barriers and suspension systems | Transport securing subject to approved lashing design | Workshop and construction accessories | OEM chain assemblies

الشهادات والمزايا

يمكن ترتيب التفتيش والشهادة وفقًا لمعيار المنتج المؤكد ، ونطاق الاختبار المتفق عليه ، ويمكن تتبع المواد وإجراءات الموافقة على المنظمة المطلوبة.شهادة الفئة تخضع لتطبيق المنتج والتأكيد قبل الطلب.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: هل يمكن استخدام هذه السلسلة لرفع أو رفع فوق الرأس؟

ج1: ليس على أساس البيانات المقدمة. يقدم الجدول حمولة الاختبار وحمل الكسر ولكن لا يوجد WLL / SWL ، درجة الرفع ، عامل التصميم ، العلامة أو معيار سلسلة الرفع المحقق.التعامل مع المنتج على أنه غير رفع ما لم يتم الاتفاق على مواصفات منفصلة لسلسلة رفع معتمدة.

السؤال 2: هل السلسلة المصفوفة بالروابط القصيرة من بريتش ستاندرد هي نفس السلسلة المصفوفة من بريتش ستاندرد؟

A2: لا. هذا المنتج هو سلسلة حديدية مستديرة مصفحة مع بعضها البعض، وفقًا لـ D و L و W. تستخدم سلاسل الدوار أو الشجيرات القياسية البريطانية ألواحًا وأدوات وشجيرات / أدوات وأدواتمع نظام مختلف للأبعاد والحمل.

س3: ما هي المعلومات المطلوبة للاقتباس؟

ج3: قدم المعيار أو العينة الدقيقة، الحجم الاسمي و D / L / W، الطول والكمية المطلوبة، الخدمة الفعلية وقاعدة الحمل، نوع الفولاذ، المعالجة الحرارية، الانتهاء،متطلبات الشهادة والفحص، العلامة، والتعبئة والتغليف، وجهة التسليم والوقت المطلوب للتسليم.
