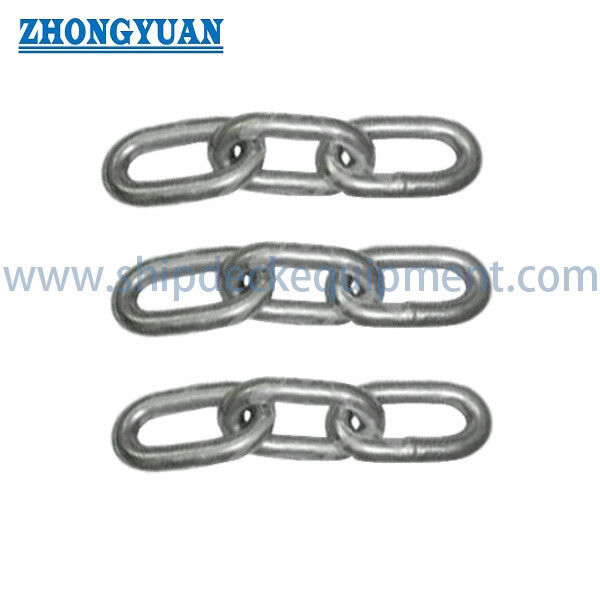

سلسلة الروابط القياسية الكورية. الروابط القصيرة والطويلة المطوية للاستخدام الصناعي والبحري.

سلسلة وصلات قياسية كورية | وصلات قصيرة وطويلة ملحومة للاستخدام الصناعيوالبحرينظرة عامة على المنتج

سلسلة الوصلات القياسية الكورية هي سلسلة وصلات دائرية ملحومة للأغراض العامة تُقدم بأنماط وصلات قصيرة وطويلة للتطبيقات الصناعية والبحرية والزراعية والصيد. كل وصلة مغلقة مشكلة من فولاذ دائري وملحومة باللحام الوميضي. يتم الاختيار بناءً على الحجم الاسمي، قطر المادة الفعلي، طول الوصلة الداخلي، العرض الداخلي، طول القطعة الموردة، التشطيب، وبيئة التشغيل المقصودة.

تغطي النطاقات الموردة الأحجام الاسمية 3-19 مم، وأطوال القطع القياسية 10، 15 أو 30 مترًا، وأوزان القطع التقريبية 4.50-78.28 كجم. يُعامل "المعيار الكوري" في هذه الصفحة كسلسلة أبعاد تجارية لأنه لم يتم تقديم رقم معيار KS محدد، أو درجة سلسلة، أو أداء ميكانيكي معتمد. يجب عدم تحديد السلسلة للرفع، أو الرفع، أو تعليق الأفراد، أو السحب، أو الإرساء، أو تأمين الأحمال ما لم يتم تأكيد درجة سلسلة معتمدة بشكل منفصل، وحدود الحمل التشغيلي، واختبار الإثبات، وقوة الكسر الدنيا كتابيًا.

مواصفات سريعة

شكل المنتج: سلسلة وصلات دائرية ملحومة → سلسلة مرنة للأغراض العامة بدلاً من سلسلة بكرات أو سلسلة نقل وصلات منحنية.

• أنماط الوصلات: وصلات قصيرة وطويلة → اختر حسب الضغط، المفصلية، خلوص المرفقات، وهندسة التطبيق.
• نطاق الحجم الاسمي: 3-19 مم → يتراوح قطر المادة الفعلي في الجدول المورد من 3.0 إلى 19.0 مم.
• طول القطعة القياسي: 10 م، 15 م أو 30 م حسب الحجم → مفيد للتخطيط اللفائف، الحزم، البكرات، وأطوال القطع للمشاريع.
• التركيب: وصلات فولاذية دائرية مشكلة مع إغلاق ملحوم باللحام الوميضي → اتساق اللحام وإزالة النتوءات هي نقاط فحص رئيسية.
• التشطيب السطحي: مجلفن كهربائيًا كما هو مورد → يجب تأكيد سمك الطلاء، وبيئة التآكل، وأي تشطيب بديل قبل تقديم عرض الأسعار.
• الوزن التقريبي للقطعة: 4.50-78.28 كجم → يدعم حسابات التعبئة، المناولة، الشحن، والمخزون.
• تصنيف الحمل: WLL، حمل الإثبات، وقوة الكسر الدنيا غير متوفرة → هذه الصفحة لا تصنف السلسلة كسلسلة رفع، سحب، أو تأمين أحمال.
• المعلمات الفنية الرئيسية

الحجم الاسمي

نمط الوصلة القصيرة: يوفر مسافة أقرب وتباعدًا أضيق بين الوصلات → مفيد حيث يُفضل التحكم في حركة السلسلة، أو التخزين المدمج، أو تقليل طول الفتح.

• نمط الوصلة الطويلة: يوفر فتحة داخلية أكبر وعددًا أقل من الوصلات على طول معين → مفيد حيث يكون خلوص المرفقات، أو التعليق، أو تمرير تركيب عبر الوصلة مهمًا.
• يجب أن يأخذ الاختيار في الاعتبار أبعاد الخطاف المتزاوج، أو الشق، أو الدبوس، أو الترس، أو الدليل. هذه الأبعاد وحدها لا تؤكد التوافق مع نظام نقل يعمل بالطاقة أو نظام ناقل معاير.
• دليل الاختيار والاستعلام

الخطوة 1: تأكيد هندسة الوصلة القصيرة أو الطويلة واختيار الحجم الاسمي الدقيق، قطر المادة، الطول الداخلي، والعرض الداخلي من الجدول.

الخطوة 2: اذكر التطبيق: توصيل عام، حاجز، تعليق، سحب، مساعد ناقل، معدات صيد / شبكات، استخدام زراعي، أو خدمة مرافق بحرية.

الخطوة 3: تأكيد ما إذا كانت السلسلة غير مصنفة للحمل أو تتطلب WLL موثق، حمل إثبات، قوة كسر دنيا، درجة سلسلة، معالجة حرارية، أو أداء إجهاد.

الخطوة 4: حدد درجة المادة وبيئة التآكل. تأكيد فولاذ الكربون أو الفولاذ المقاوم للصدأ، متطلبات الجلفنة الكهربائية، سمك الطلاء، وأي تعرض لمياه البحر.

الخطوة 5: تأكيد الطول المورد، عدد القطع، تفاوت طول القطع، ترتيب الوصلات الطرفية، ملحقات الربط، وطريقة التعبئة مثل اللفائف، الحزم، البكرات، الأسطوانات، أو المنصات.

الخطوة 6: اذكر نطاق الفحص والتوثيق، الكمية، الوجهة، ووقت التسليم المطلوب. قدم رسمًا، عينة، أو أبعاد الأجزاء المتزاوجة عندما يكون التبادل أمرًا بالغ الأهمية.

الهيكل

قضيب فولاذي دائري | وصلات بيضاوية مشكلة | مفصل ملحوم باللحام الوميضي | هندسة وصلات قصيرة أو طويلة | سطح مجلفن كهربائيًا | تعبئة بطول قياسي أو بطول قطع للمشاريع

التصنيع، اللحام، ومراقبة الجودة

يجب التحكم في قطر القضيب الدائري وهندسة تشكيل الوصلات معًا لأن الحجم الاسمي، قطر القضيب الفعلي، الطول الداخلي، والعرض الداخلي ليست دائمًا متطابقة.

• يجب أن ينتج اللحام الوميضي وصلة مغلقة مستمرة. يجب إزالة نتوء اللحام، والنتوءات الحادة، والبروزات السطحية الضارة دون تقليل مقطع القضيب المحلي بشكل مفرط.
• اتساق شكل الوصلة والمسافة مهمان للمفصلية السلسة، والتعبئة، والتوافق مع التركيبات المتزاوجة، أو الأدلة، أو ترتيبات النقل غير الدقيقة.
• يجب تحديد تحضير السطح والجلفنة الكهربائية مع سمك الطلاء وبيئة التآكل. قد يتطلب التعرض البحري أو الخارجي نظام حماية مختلف.
• يمكن أن يشمل الفحص الروتيني حالة اللحام البصري، أخذ عينات الأبعاد، التحقق من الطول المورد، فحص وزن القطعة، وفحص الطلاء.
• يجب أن يتبع الاختبار الميكانيكي درجة سلسلة متفق عليها ومعيار قبول. جدول الأبعاد العام ليس بديلاً عن شهادة WLL، أو حمل الإثبات، أو قوة الكسر.
• سمات مخصصة

تسمية السوق: سلسلة وصلات قياسية كورية → سلسلة أبعاد تجارية للوصلات القصيرة والطويلة؛ يجب تأكيد رقم KS الدقيق.

• نوع الوصلة: وصلة قصيرة / وصلة طويلة → اختر حسب الضغط، المفصلية، وخلوص المرفقات.
• الحجم الاسمي: 3-19 مم → راجع الجدول المورد؛ قد يختلف قطر القضيب الفعلي عن التعيين الاسمي.
• التركيب: وصلة دائرية ملحومة باللحام الوميضي → استمرارية اللحام وملف المفصل النهائي يتطلبان الفحص.
• المادة: يجب تأكيد درجة المادة → يجب أن تدعم خيارات فولاذ الكربون أو الفولاذ المقاوم للصدأ وثائق المواد.
• المعالجة السطحية: مجلفن كهربائيًا → يجب تأكيد سمك الطلاء والتشطيبات البديلة وفقًا لبيئة الخدمة.
• طول التوريد: قطع قياسية 10 / 15 / 30 م → يمكن مناقشة أطوال القطع للمشاريع والتعبئة.
• الشهادة: فحص طرف ثالث أو SGS متاح عند الطلب → يجب الاتفاق على النطاق، عناصر الاختبار، ومعايير القبول قبل الطلب.
• كيف تعمل

يتم توصيل الوصلة الطرفية بالتركيب أو التجميع ذي الصلة → تتفصل الوصلات الملحومة بالنسبة لبعضها البعض → تتبع السلسلة المسار المطلوب للتوصيل، أو التعليق، أو السحب → يتم توزيع الحمل والتآكل عبر الوصلات المتتالية وفقًا للتطبيق المعتمد وتصنيف السلسلة

التطبيقات

توصيل صناعي عام | حواجز وترتيبات تعليق | معدات زراعية | ملحقات صيد وشبكات | خدمة مرافق بحرية | مساعدات سحب أو ناقل غير دقيقة | تجميعات مصنعة حسب الطلب

الفحص، الاختبار، والتوثيق

يمكن ترتيب الفحص الأبعادي، فحص اللحام البصري، التحقق من الطول والوزن المورد، فحص الطلاء، شهادات المواد، والفحص من طرف ثالث وفقًا لنطاق الطلب. تتطلب اختبارات حمل الإثبات، قوة الكسر، الإجهاد، أو سلاسل الرفع درجة سلسلة متفق عليها ومعيار قبول. لا يشمل فحص SGS، شهادة KS، علامة WLL، أو شهادة الفئة افتراضيًا ويجب تأكيدها قبل تقديم عرض الأسعار.

رسم وصور

أسئلة وأجوبة

س1: هل هذه السلسلة القياسية الكورية مناسبة للرفع أو السحب؟

ج1: ليس على أساس جدول الأبعاد المورد. لم يتم تقديم أي درجة سلسلة، WLL، حمل إثبات، أو قوة كسر دنيا. يتطلب الاستخدام في الرفع، السحب، الإرساء، وتأمين الأحمال مواصفات ووثائق اختبار معتمدة بشكل منفصل.

س2: ما هو الفرق العملي بين سلسلة الوصلات القصيرة وسلسلة الوصلات الطويلة؟

ج2: سلسلة الوصلات القصيرة لها مسافة أقرب وتباعد أضيق بين الوصلات. توفر سلسلة الوصلات الطويلة فتحة داخلية أكبر ويمكن أن تبسط التوصيل بالخطافات، الدبابيس، أو التركيبات. يجب فحص أبعاد المكون المتزاوج ومسار الحركة قبل الاختيار.

س3: ما هي المعلومات المطلوبة لتقديم عرض أسعار؟

ج3: تأكيد نوع الوصلة، الحجم الاسمي، قطر المادة الفعلي، الأبعاد الداخلية، درجة المادة، التشطيب وسمك الطلاء، الطول المورد، الكمية، التطبيق، تصنيف الحمل المطلوب أو الاختبارات، وثائق الفحص، التعبئة، الوجهة، ووقت التسليم.
