سلسلة الروابط الدائرية المصفحة النرويجية القياسية للتطبيقات البحرية والصناعية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | سلسلة الروابط المتحركة | مادة: | حديد |
|---|---|---|---|
| المعالجة السطحية: | (إيلي) ، (غال) ، (ألفولور) ، (إتش دي جي) | بناء: | سلسلة ملحومة بعقب فلاش |
| ميزة: | مقاومة للحرارة | شهادة: | اس جي اس |
| الاستخدام: | سلسلة انتقال | ||
| إبراز: | سلسلة الارتباط القياسية النرويجية عالية القوة,سلسلة الارتباط القياسية النرويجية المجلفنة الساخنة |
||
منتوج وصف

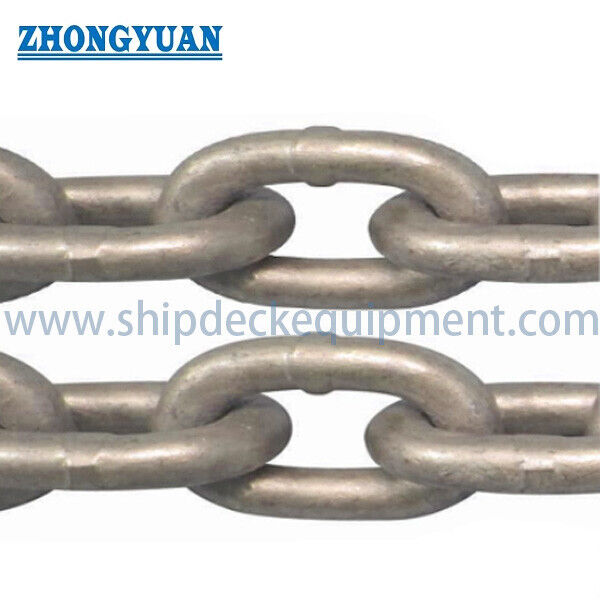

سلسلة الروابط الدائرية المصفحة النرويجية القياسية للتطبيقات البحرية والصناعية
لمحة عامة عن المنتج
يتم توفير سلسلة الروابط المستديرة المصفحة من النظام النرويجي إلى سلسلة الأبعاد التي يتم تسويقها عادةً كسلسلة نمط النرويجي ، مع قطرات القضبان الاسمية من 3.5 ملم إلى 19 ملم.تتكون السلسلة من وصلات فولاذية مستديرة متداخلة تشكلت وتلحنت على طول متواصلوهي مخصصة للخدمات البحرية العامة، وصيد الأسماك، والزراعة، والغابات، والتعليق، والاتصال، والحاجز، والخدمة الصناعية حيث أن هندسة الرابط المحددة وقاعدة الحمل مناسبة.
توفر البيانات المقدمة أبعاد الروابط، ووزن الوحدة، وسلطة الكسر المرجعية، وطول الإمدادات القياسية. لا تحدد رقمًا قياسيًا NS دقيقًا، أو نوع المواد، أو حد الحمل العامل،الحمل الدليل، حالة المعالجة الحرارية، أو شهادة سلسلة الرفع. لذلك لا ينبغي التعامل مع حمولة الكسر المرجعية على أنها WLL.أو تطبيق ناقل المعايرة يتطلب معيار مؤكد بشكل منفصل، الدرجة، نظام الاختبار، العلامة، ونطاق الشهادة.
مواصفات سريعة
- نوع المنتج: سلسلة وصلات مستديرة مصفحة بالبلاك بوت → وصلات ترابط مرنة للاتصال العام والتعليق والخدمة العامة.
- القطر الاسمي للشريط: 3.519 ملم → يغطي سلسلة المرافق الخفيفة الوزن من خلال أحجام عامة أكبر.
- طول الرابط الداخلي: 18 ̊57 ملم → يؤثر على التعبئة، وتوافق التوصيل، وعدد الروابط لكل متر.
- عرض الارتباط الداخلي: 5.5 × 27 ملم → يجب التحقق من الخطافات والقيود والدبابيس وغيرها من مكونات الاتصال.
- الوزن الوحدي: 0.258.00 كجم / م → يدعم التعامل مع التعبئة والتغليف والشحن وحسابات الكتلة الإجمالية للجميع.
- حمولة الكسر المرجعية: 500-14,000 kgf من الجدول المقدم → القيمة المرجعية النهائية فقط ، وليس WLL المعلن عنها.
- التشطيب السطحي: ملونة ذاتياً، مصقولة كهربائياً، مصقولة بحرارة، أو مطلية → اختر وفقاً للتعرض للتآكل والتناسب الأبعاد.
- شكل التوريد: الطول القياسي للقطع من 30 إلى 100 متر اعتمادا على الحجم → الطول المخصص، الروابط النهائية، والتعبئة يجب تأكيدها قبل العرض.
المعلمات التقنية الرئيسية
| الحجم | الطول الداخلي | العرض الداخلي | الوزن لكل م |
كسر الحمولة |
الطول لكل جهاز | الطول لكل قشرة |
| ملم | ملم | ملم | كيلوغرام | كيلوغرام | م | م |
| 3.5 | 18.0 | 5.5 | 0.25 | 500 | 100 | 100 |
| 5.0 | 22.0 | 8.5 | 0.50 | 1000 | 100 | 60 |
| 6.5 | 24.0 | 10.0 | 0.85 | 1500 | 50 | 37 |
| 8.0 | 25.5 | 11.0 | 1.35 | 2500 | 50 | 23 |
| 10.0 | 32.0 | 13.0 | 2.10 | 4000 | 30 | 15 |
| 11.0 | 35.0 | 16.0 | 2.55 | 5000 | 30 | |
| 13.0 | 39.0 | 18.0 | 3.70 | 6400 | 30 | |
| 16.0 | 48.0 | 23.0 | 5.70 | 10000 | 30 | |
| 19.0 | 57.0 | 27.0 | 8.00 | 14000 | 30 |
تقييم الحمل والاستخدام المقصود
- الحمل الكسري هو القوة المرجعية التي من المتوقع أن تفشل فيها عينة الاختبار. إنه ليس الحمل التشغيلي المسموح به ولا يجوز استخدامه مباشرة كـ WLL.
- لم يتم توفير حد حمولة العمل، أو عامل السلامة، أو حمولة الدليل، أو درجة السلسلة، أو حالة المعالجة الحرارية، أو معيار القبول لهذه السلسلة.
- يجب التعامل مع المنتج القياسي كسلسلة وصلة لحامية ذات غرض عام ما لم تحدد مواصفات الشراء مهمة رفع أو ربط أو تحمل محمل معتمدة.
- بالنسبة لخدمة الرفع العلوي أو خدمة سلسلة القيود، قم بإعطاء مواصفات منفصلة لسلسلة الرفع تحدد المعيار المعمول به، والصف، و WLL، واختبار مقاومة الانكسار، واختبار الكسر، ويمكن تتبعها، والعلامة،وشهادة التفتيش.
- عند استخدام العجلة المعدنية أو العجلة الجيبية أو الرفع أو ناقل النقل ، يجب تأكيد مسافة الربط والتسامح الأبعاد والمعايرة والصلابة وتوافق العجلات.الأبعاد المقدمة وحدها لا تحدد مدى ملاءمة نظام النقل.
دليل الاختيار والتحقيق
الخطوة 1: تأكيد قطر القضيب الاسمي وطول / عرض الرابط الداخلي المطلوب من رسم العميل ، العينة المرجعية ، خطاف التزاوج ، القيود ، الدبوس ، أو المرفق.
الخطوة الثانية: ذكر الرسوم الفعلية: الاستخدام العام أو الصيد أو الزراعة أو الغابات أو التعليق أو الحاجز أو التثبيت أو النقل أو القيود أو الرفع.الضرائب ذات الحمولة المسموح بها تتطلب مواصفات تقنية منفصلة.
الخطوة الثالثة: تأكيد نوع المواد، المعالجة الحرارية، الضغط المطلوب WLL أو دليل، الحد الأدنى لقوة الكسر، التسامح الأبعاد، قبول لحام، والقابلية للتتبع عندما تكون هذه متطلبات المشروع.
الخطوة الرابعة: حدد اللون الذاتي أو المصنوع بالكهرباء أو المصنوع بالصمغ الساخن أو الطلاء حسب البيئة. تأكد من ما إذا كان سمك الطلاء قد يؤثر على تناسب الثقوب أو الخطافات أو العجلات.
الخطوة الخامسة: قدم الطول الإجمالي، الطول المقطوع لكل قطعة، الكمية، متطلبات الرابط النهائي أو التركيب، طريقة التعبئة والتغليف، وما إذا كانت السلسلة يتم توفيرها فضفاضة، ملفوفة، معبأة، أو معبأة في أوعية / حالات.
الخطوة السادسة: تأكيد نطاق التفتيش والتوثيق، وجهة التسليم، وقت التسليم المطلوب، وتقديم رسم أو عينة أو صورة عندما تكون متوافقة مع النموذج النرويجي بالضبط.
البناء
شريط فولاذي مستدير. روابط متداخلة. مفصل لحام سريع. تقطيع الحام وترتيب الحام. معالجة حرارية اختيارية حسب الواجب.أو عبوات محددة
التصنيع ومراقبة الجودة
- يجب مطابقة تحديد الفولاذ الوارد والتحكم في قطر الشريط إلى نوع المواد المطلوبة ؛ الوصف العام Iron ليس كافياً لسلسلة مقياسية الحمل.
- يجب أن يتحكم تشكيل الروابط في الطول الداخلي والعرض الداخلي ومواءمة الروابط والتواء بحيث تتحد الروابط المجاورة دون ربط محلي.
- يجب أن ينتج لحام البط الساطع مفصلًا كاملًا حول قسم الرابط. يجب السيطرة على اضطراب الحام والحذف والترتيبات المحلية دون تقليل قسم الشريط المطلوب.
- يجب أن يشمل فحص الأبعاد قطر الشريط ، والمسافة الداخلية / الطول الداخلي ، والعرض الداخلي ، وطول القطع الإجمالي ، ووزن الوحدة حيثما تم تحديده.
- يجب أن يحدد الفحص البصري لللحام والسطحات المرتبطة بالاتصالات الشقوق ، والاندماج غير الكامل ، والصفائح الحادة ، وعدم التطابق المفرط ، وأعراض الطلاء التي يمكن أن تؤثر على الخدمة أو التعامل.
- يتم ترتيب اختبار الدليل، واختبار الكسر، واختبار الصلابة، والتحقق من المواد، والشهادة من قبل طرف ثالث فقط عندما يذكر في مواصفات الشراء.
- يجب اختيار التصبغ الساخن أو الطلاء الآخر مع مراعاة التعرض للتآكل ، واستمرارية الطلاء ، وتفاصيل الروابط ، والتوافق الأبعاد مع التوصيلات المزدوجة.
سمات مخصصة
- القاعدة القياسية: نمط قياسي نرويجي، يجب تأكيد رقم NS الدقيق → لا يحدد الجدول المقدم تسمية قياسية نرويجي قابلة للتتبع.
- نوع السلسلة: سلسلة وصلة مستديرة مصفحة → الهندسة المقدمة هي نمط وصلة مستديرة تقليدي ، وليست سلسلة وصلة معقدة.
- نطاق الحجم: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 مم → حدد حسب هندسة الرابط ، واجب الخدمة ، وقاعدة الحمل المطلوبة.
- المواد: الصلب الكربوني أو الصلب المالي يجب تأكيد → يجب أن تتوافق كيمياء المواد ومعالجة الحرارة مع المهام المطلوبة.
- عملية اللحام: عملية اللحام بالفلاش-بوت → عملية اللحام ، وقبول اللحام ، ونطاق الاختبار يعتمد على مواصفات المشروع.
- معالجة السطح: اللون الذاتي / الكهربائي / الغلفاني / الغلفاني / الطلاء → اختار لبيئة التآكل وترخيص المكونات.
- بيانات الحمل: الحمل المرجعي للكسر من الجدول المزود → ليس WLL ولا يكفي لتحديد ملاءمة الرفع.
- طول التوريد: 30 ٪ 100 متر لكل قطعة قياسية اعتمادا على الحجم → أطوال قطع مخصصة والتعبئة المتاحة مع مراعاة التأكيد.
- التفتيش: لا يتم تضمين فحص الشركة المصنعة أو شهادة طرف ثالث وفقًا للطلب → SGS أو أي فحص آخر ما لم يتم تحديده.
هندسة السلسلة ومسار الحمل
End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment
التطبيقات
Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation
التفتيش والشهادة
يمكن ترتيب التفتيش والتوثيق وفقًا للواجب المطلوب وتتبع المواد وخطة الاختبار ومتطلبات العميل. وتشمل الوثائق الممكنة شهادة التفتيش من الشركة المصنعة.تقرير الأبعاد، شهادة المواد ، تقرير الطلاء ، تقرير اختبار الاختبار أو تقرير اختبار الكسر ، وتقرير الشاهد الثالث عند تحديده.
الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة متاحة فقط عندما تكون قابلة للتطبيق على رسوم المنتج المؤكدة ونطاق التفتيش وإجراءات الموافقة.لا يتم توفيرها بشكل افتراضي.
الرسم والصور
الأسئلة الشائعة
س1: هل حمولة الكسر في الجدول هي نفس الحد الأقصى للحمولة العاملة؟
ج1: لا. يقدم الجدول حمولة كسر مرجعية في كغف. تتطلب WLL درجة سلسلة محددة وعامل السلامة ومتطلبات اختبار الإثبات والواجب المقصود والمعيار المعمول به.لا يجوز استخدام حمولة الكسر مباشرة كحمل تشغيل.
السؤال 2: هل يمكن استخدام هذه السلسلة النرويجية القياسية لرفع السطح؟
ج2: ليس على أساس الجدول المرفوع وحده. استخدام الرفع الجوي يتطلب سلسلة رفع محددة بشكل منفصل ومعتمدة مع نوع المواد المؤكدة، المعالجة الحرارية، WLL، الحمل الدليل،قوة كسر الحد الأدنى، والتمييز، ويمكن تتبعها، والامتثال لمعيار سلسلة رفع سارية.
س3: ما هي المعلومات اللازمة للحصول على اقتباس دقيق؟
ج3: قدم القطر الاسمي، طول وعرض الرابط الداخلي، الوظيفة المقصودة، المواد أو الدرجة، الانتهاء، الطول الإجمالي والقطع، المكونات النهائية، الكمية، أساس الحمل / الاختبار المطلوب، نطاق الشهادة،التعبئة، الوجهة، ورسم أو عينة عندما تكون متوافقة دقيقة مطلوبة.
