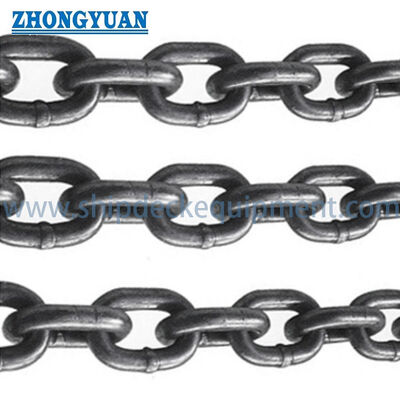

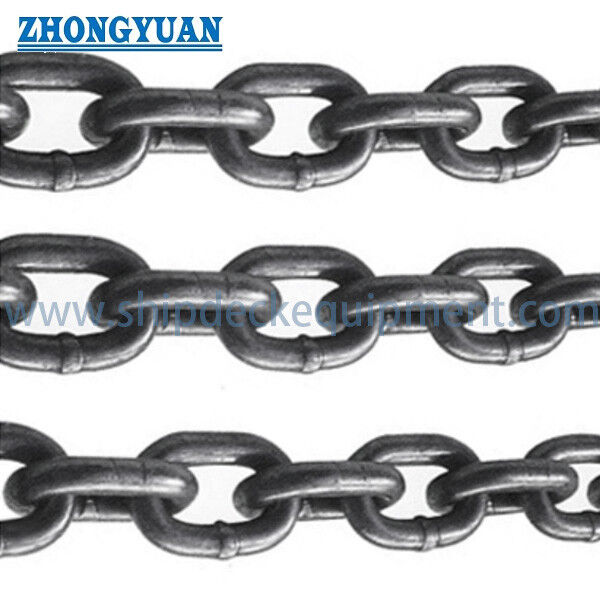

سلسلة ناقل فولاذية دائرية DIN 764 | سلسلة ملحومة معايرة للعجلات والأسطوانات المسننة

سلسلة النقل الدائرية من الفولاذ DIN 764

لمحة عامة عن المنتج

سلسلة الحبال المستديرة DIN 764 هي سلسلة مصفوفة مصفوفة تستخدم في المقام الأول كعنصر سحب في ناقلات السلسلة المستمرة.ومتعددة وصلات طول المقياس مهم حيث يجب أن تشارك السلسلة عجلة سلسلة، عجلة جيب، دليل، أو نظام عجلة دون تسلق، ربط، أو نقل غير متساوية الحمل.

يتم تقسيم سلسلة DIN 764 الحالية إلى DIN 764-1 للدرجة 3 و DIN 764-2 للدرجة 5 ، وكلاهما مع ارتفاع اسمي t = 3.5 x d. The supplied 4-26 mm table represents a legacy or commercial DIN 764 dimensional series and should not be presented as the complete current DIN 764-1 / DIN 764-2 size and mechanical-property table without checking the purchased standard edition.

الموقف القياسي الحالي DIN 764

DIN 764-1:2010-10 و DIN 764-2:2010-10 هي المعايير الألمانية الحالية للسلسلة الحديدية المستديرة المختبرة ذات التسامح الدقيق المستخدمة في ناقلات السلسلة. يغطي الجزء 1 الدرجة 3 ويغطي الجزء 2 الدرجة 5.النموذج السابق DIN 764-1تم سحب وثيقة الدرجة 2؛ يجب التحقق من تطبيقات ناقلات الدرجة 2 أو مصاعد الدلو بالمقارنة مع المعيار الحالي المعمول به، بما في ذلك DIN 5696-1 عند الاقتضاء.

لا تعتبر سلاسل DIN 764 سلاسل رفع أو سلاسل رفع أو أشرطة سلاسل أو سلاسل تأمين الحمل. لا يجوز تحويل قيم حمولة الكسر وحمل الاختبار إلى SWL رفع أو حد الحمل العامل.

مواصفات سريعة

• نوع المنتج: سلسلة وصلات فولاذية مستديرة مقياسة مصفحة → تستخدم كعنصر سحب في أنظمة ناقلات مستمرة.
• الدرجات الحالية من DIN: الدرجة 3 بموجب DIN 764-1 والدرجة 5 بموجب DIN 764-2 → يجب اختيار الدرجة الدقيقة من تصميم الناقل والمعيار المشتري.
• نطاق الأحجام المقدمة القديمة: 4 إلى 26 مم قطر شريط → مفيد للاستبدال والإشارة إلى الحجم التجاري ، ولكن ليس تلقائيًا نطاق DIN الحالي الكامل.
• الهندسة الاسمية: شكل الرابط الدائري المتوسط ، بشكل عام t = 3.5 x d في المعيار الحالي → يجب أن يتطابق حجم السلسلة مع قطر ، ومدى ، وعرض ، وطول المقياس.
• اختيار التسامح: تطبيقات العجلات السلسلة والعجلات تتطلب تحكمًا مختلفًا في طول القياس وفقًا لفئة التسامح المحددة → تأكيد الفئة وقاعدة القياس قبل الإنتاج.
• طريقة التصنيع: الروابط المشكلة والحامدة بالبلاش بوب مع المعايرة والاختبار → ملف تحاميل وتكرارية الأبعاد تؤثر على مشاركة المحرك.
• نطاق حمولة الكسر المقدمة: 7 إلى 320 كيلونوتر → حد تدميري من الجدول المقدمة ، قوة تشغيل غير مسموح بها أو قدرة رفع.
• التشطيب السطحي: ملونة ذاتياً، مطلية باللون الأسود، مطلية بالزنك، مطلية بالزجاج الحار، أو طلاء مشروع → مناسبة التشطيب تعتمد على الصف، المعالجة الحرارية، الارتداء، التلاءم، وبيئة الخدمة.

المعلمات التقنية الرئيسية

هندسة السلسلة ومطابقة المحرك

• يحدد قطر القضيب d الحجم الاسمي للسلسلة ، في حين أن الطول t يتحكم في المسافة بين الروابط المتتالية.
• يجب أن يوفر العرض الداخلي b1 المساحة المطلوبة للمرفقات أو الدلائل أو اتصالات الحفر أو مكونات التزاوج.
• يجب أن يطهر عرض b2 الخارجي جيب عجلة السلسلة ، والسكك الحديدية ، والعجلة ، والغلاف ، وهيكل الناقل المحيط.
• يسيطر الطول المقاس على 11 رابطًا على خطأ التراكم المتراكم. يمكن أن يسبب الانحراف المفرط في طول المقياس تسلق عجلات السلسلة ، والحمل الناجم عن الاصطدام ، والارتداء غير المتكافئ ، وسوء تقاسم الحمل.
• بالنسبة للخيوط المتوازية للسلسلة، يجب تحديد الطول المتطابق وعدد الروابط المتساوية وقاعدة المعايرة المشتركة والتزاوج المحدد للحد من الانحراف والتوزيع غير المتكافئ للحمل.
• يجب فحص عجلات السلسلة الحالية لمراقبة ارتداء الجيب، وتوسيع المسافة، وعدم المواءمة، وتلف الأسنان أو الجيب قبل طلب سلسلة استبدال.

التصنيع والمعايرة والاختبار

• يتم قطع شريط الفولاذ المستدير أو تسخينه أو تشكيله حسب الحاجة، ويتم ثنيه إلى شكل وصلة، ويتم إغلاقه بواسطة عملية لحام مصرح بها أو معادلة.
• يجب أن يتم التحكم في تحريك الحامدة ومستوى الرابط بحيث لا يتداخل المفاصل مع الروابط المجاورة أو عجلات السلسلة أو الدلائل أو المرفقات.
• يسيطر المعايير على الطول بعد اللحام وأي معالجة حرارية مطلوبة
• تعتمد الخصائص الميكانيكية على الدرجة DIN المختارة ، وكيمياء الصلب ، والمعالجة الحرارية ، وحجم الرابط ، والطبعة القياسية المعمول بها.
• يمكن أن تشمل الاختبار والتفتيش التحقق من الأبعاد، واختبار دليل التصنيع، واختبار كسر تمثيلي، والتحقق من الانحناء أو التمدد، وتفتيش اللحام، وتتبع المواد،والتمييز وفقًا للمعيار المتفق عليه ونطاق الطلب.
• يوفر DIN 685-3 مرجعية ألمانية حالية لاختبار سلاسل الروابط المستديرة الصلبة التي تم اختبارها ، بينما يغطي DIN 685-4 شهادات العلامة والاختبار.يجب تأكيد التطبيق في مواصفات الشراء.

التشطيب السطحي وظروف الخدمة

• السلسلة ذات اللون أو المغطاة باللون الأسود تختار عادةً عندما يكون تناسب الأبعاد وتواصل الارتداء أكثر أهمية من طبقة واقية سميكة.

• يمكن لطلاء الكهرباء الزنكية تحسين مقاومة التآكل في التخزين والغلاف الجوي، ولكن متانة الطلاء في اتصال ناقل الهشاش محدودة.

• يضيف التصبغ الساخن طبقة سميكة ويجب تقييم الحجم المسموح به ، وتفاصيل الروابط ، والتناسب مع عجلات السلسلة ، وملاءمة الصلب ، وفحص ما بعد المعالجة.

• يمكن أن يساعد الطلاء المسحوق أو الطلاء الملون في تحديد الهوية والحماية من التآكل، ولكن الطلاء على السطحات الملامسة والمسطحات يمكن أن يرتدي بسرعة.

• لارتفاع درجة الحرارة، والكيميائية العدوانية، وتعدين، البحرية، أو البترول خدمة البيئات، درجة الحرارة، والتآكل، والتكسر، والتلوث،ويجب تحديد متطلبات خطر الإشتعال بشكل منفصلإن الامتثال لـ DIN 764 وحده لا يحدد مقاومة الحرارة أو الكيماويات.

دليل الاختيار والتحقيق

الخطوة 1: تأكيد الطبعة القياسية المطلوبة والصنف: DIN 764-1 الدرجة 3 ، DIN 764-2 الدرجة 5 ، أو استبدال قديم بناءً على عينة سلسلة موجودة أو رسم.

الخطوة الثانية: قدم حجم السلسلة d، والمسافة t، والعرض الداخلي b1، والعرض الخارجي b2، وطول المقياس 11 وصلة، فئة التسامح، والطول الإجمالي، وعدد الروابط.

الخطوة الثالثة: قدم نوع الناقلة، ترتيب العجلة السلسلة أو العجلة الدوارة، أبعاد جيوب العجلة، عدد الخيوط المتوازية، سرعة التشغيل، الاتجاه، وتفاصيل التثبيت.

الخطوة 4: تأكيد القوة القصوى للسلسلة التشغيلية، وملفات التشغيل والتشنج، ودورة العمل، ودرجة الحرارة، والتكسير، والتآكل، والمواد التي يتم نقلها، وعامل التصميم المطلوب.

الخطوة 5: تأكيد نوع الفولاذ، المعالجة الحرارية، صلابة أو متطلبات صلابة القضية، عملية اللحام، اختبار دقة، اختبار كسر العينة، التفتيش الأبعاد، العلامة، ونطاق الشهادة.

الخطوة 6: تأكيد المعالجة السطحية ، متطلبات الزوج المتطابق ، طول القطع أو حزمة الملفات / الطبول ، الكمية ، الوجهة ، وقت التسليم المطلوب ،وتقديم الرسم الأصلي للسلسلة أو العجلة السلسلة إذا كان متاحاً.

الهيكل

Round steel open links | Medium-pitch geometry | Flash-butt welded joint | Calibrated pitch | Controlled inside and outside width | Measured 11-link gauge length | Straight or matched chain strands | Optional project-specific attachments

كيف يعمل

Drive unit rotates the chain wheel or moves the conveyor mechanism → Calibrated links engage the wheel pockets or travel over rollers → Tensile force is transferred through alternating round links → Guides and attachments control the conveyed load → Matched geometry maintains repeatable engagement and limits pitch-related impact

التطبيقات

Chain conveyors | Scraper conveyors | Trough conveyors | Selected bucket-elevator arrangements subject to the correct standard | Steel and bulk-material plants | Mining and mineral-handling equipment | Process-industry conveyors | Marine and shipboard conveyor systems subject to project approval

الشهادات والوثائق

شهادات المواد ، تقارير فحص الأبعاد ، سجلات اختبار دليل التصنيع ، تقارير اختبار الكسر التمثيلية ، سجلات المعالجة الحرارية ، فحص اللحام ، سجلات الطلاء ،ويمكن ترتيب وثائق العلامة وفقًا للجزء DIN المحدد ونطاق الطلب المتفق عليه.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال 1: هل سلسلة DIN 764 مناسبة لرفع أو رفع أو أشرطة السلسلة؟

A1: رقم DIN 764 السلسلة الناقلة مصممة كعنصر سحب في السلسلة الناقلة. لا يجوز استخدامها كسلسلة رفع أو سلسلة رفع أو سلسلة سحب أو ملحقات رفع أو سلسلة تأمين الحمل.

س2: ما هو الفرق بين سلسلة DIN 764 الحالية من الدرجة 3 والدرجة 5؟

A2: DIN 764-1 تغطي الدرجة 3 و DIN 764-2 تغطي الدرجة 5. حدد الجزء المناسب من تصميم الناقل والمعيار المشتري.لا تسويق الدرجة 2 كما هو الحال DIN 764 دون تأكيد أساس التراث أو الاستبدال.

السؤال 3: هل يمكن استخدام طاولة تجارية DIN 764 من 4 إلى 26 مم كطاولة قياسية حالية؟

ج3: لا. استخدمها فقط كمرجع تاريخي أو تجاري وتأكد من الأبعاد والصفات وقوى الدليل وقوى الكسر والتسامحات ضد DIN 764-1 / DIN 764-2 ورسومة الناقل المعتمدة.
