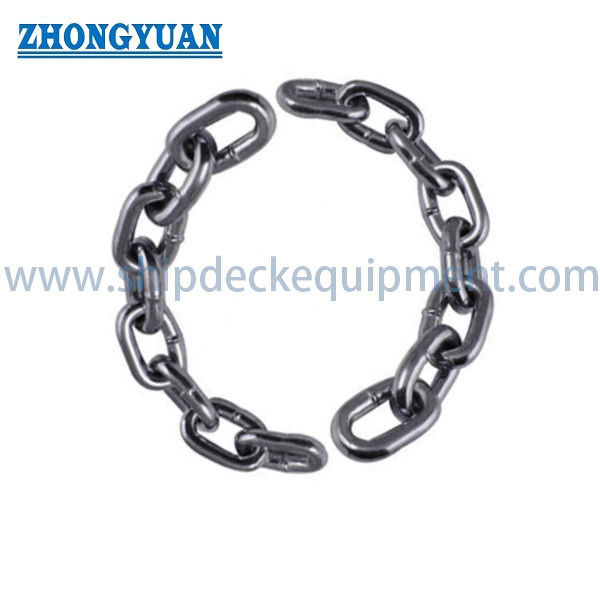

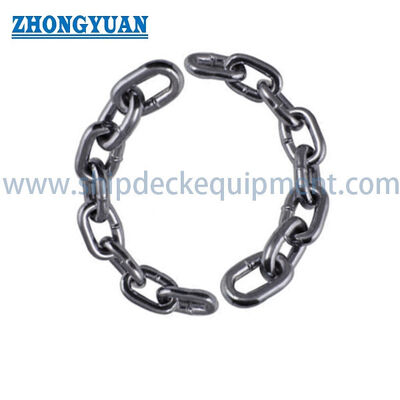

سلسلة فولاذية دائرية لحامية DIN 5685

سلسلة فولاذية دائرية لحامية DIN 5685

لمحة عامة عن المنتج

سلسلة الصلب المستديرة المطاومة DIN 5685 مخصصة للتطبيقات العامة غير المرفوعة حيث يتطلب سلسلة صلبة مرنة للحواجز ، والاحتفاظ بالمكونات الفارغة ،ترتيبات مكافحة الخسارةتشكل السلسلة من روابط فولاذية مستديرة مصفحة ويمكن توفيرها في هندسة الحلقة القصيرة أو الحلقة الطويلة ، مع قطر الحلقة ، والطول الداخليالعرض الخارجي، والانتهاء، وطول التسليم المحدد للتركيب.

للاستخدام على متن السفن أو الصناعية ، يجب التعامل مع هذا المنتج على أنه سلسلة مفيدة بدلاً من معدات رفع السفن أو ترسيخها أو سحبها أو ترسيخها أو تأمين البضائع أو رفعها.سلسلة DIN 5685 الحالية تغطي السلاسل الحديدية المستديرة غير المقاومةومن ثم فإن مدى ملاءمته يعتمد على الوظيفة غير المرتفعة المقصودة، والتعرض البيئي، والتوافق الأبعاد، ومواصفات الشراء.

نطاق المنتج وقيود السلامة

• السلسلة غير المقاومة للشحنة → لا يتطلب المعيار اختبار الحمل المقاوم لهذا العائلة من المنتجات.
• لا تستخدم لرفع → لا تستخدم كسلسلة سلسلة، سلسلة رفع، وسيلة رفع، أو تعليق تحمل الحمل.
• ليس بديلاً عن سلسلة الراسي، سلسلة السحب، سلسلة القيود، سلسلة النقل، سلسلة التعدين، أو أي سلسلة أخرى مختصة للتطبيق.
• لا يجوز تقديم أو تفسير أي أرقام محمولة مرجعية للمورد باعتبارها WLL أو SWL أو حمولة دليل أو قدرة رفع معتمدة.

مواصفات سريعة

• العائلة القياسية: DIN 5685-1 long-link، DIN 5685-2 semi-long-link، و DIN 5685-3 short-link → تؤكد الجزء الحالي المعمول به في أمر الشراء.
• البناء: وصلات فولاذية مستديرة مصفحة → هندسة سلسلة بسيطة للأغراض العامة دون معايرة للعجلات السلسلة.
• نطاق الحجم في البيانات المقدمة: قطر الرابط من 2 إلى 13 مم → يغطي الخفيفة وترتيبات الاحتفاظ العامة.
• تسميات الروابط التجارية في الجدول المرفق: الرابط القصير من النوع A والرابط الطويل من النوع C → تؤكد المكافأة مع الإصدار والرسومات المطلوبة من DIN.
• نطاق الكتلة التقريبي: من 6 إلى 345 كجم لكل 100 متر ، اعتمادًا على القطر ومسافة الرابط → ذات الصلة بالتداول والتعبئة والشحن.
• خيارات التشطيب: ملونة ذاتياً، مطلية باللون الأسود، مطلية بالزنك، مطلية بالوقود الساخن، أو طلاء محدد للمشروع
• حالة الحمل القياسي: غير محملة → الامتثال الأبعاد والمواد لا يخلق موافقة رفع.

أنواع الروابط والاختيار القياسي

يستخدم النوع A في الجدول المقدم طول الرابط الداخلي الأقصر. وهذا ينتج نمطًا أكثر تكثيفًا للرابط والمزيد من الروابط لكل وحدة طول.يستخدم النوع C طولًا أكبر للصلة الداخلية وكتلة أقل لكل 100 متر لنفس القطر الاسمي في الجدول المقدم.

بالنسبة للطلبات الجديدة، لا ينبغي أن يعتمد التسمية على A أو C وحدها. تأكيد رسم الرابط المطلوب والجزء DIN 5685 المعمول به: DIN 5685-1 للسلسلة طويلة الرابط، DIN 5685-2 للسلسلة نصف طويلة الرابط،أو DIN 5685-3 لسلسلة الروابط القصيرةتم استبدال الإصدارات التاريخية DIN 5685 ذات الرقم الواحد بالسلسلة القائمة على الأجزاء.

المعلمات التقنية الرئيسية

المواد واللحام وحماية الأسطح

• المواد الأساسية: نوع الصلب القابل للصيانة يجب تأكيده بالطلب. يجب ذكر الصنف الدقيق وشروط التسليم على الاقتراح والرسوم والشهادة المادية عند الضرورة.
• إشارة للسلسلة الفولاذية: DIN 17115 هو معيار تقديم تقني DIN الحالي للصلبات المستخدمة في السلاسل ذات الروابط المستديرة المطاطية ومكونات السلسلة.لا تزال قابلية التطبيق واختيار الدرجة تخضع لمواصفات السلسلة المنصوص عليها.
• شكل التصنيع: روابط فولاذية مستديرة مصفحة؛ يجب تأكيد عملية اللحام ومعايير قبول اللحام ونطاق التفتيش من قبل الشركة المصنعة.
• الملونة ذاتها أو الملونة باللون الأسود في الخدمة الجافة أو الخدمة المسيطرة عندما تكون متطلبات حماية التآكل محدودة.
• يزيد طبقة الزنك أو الغسيل الساخن من مقاومة التآكل، ولكن يجب التحقق من سمك الطلاء والمساحات الداخلية عندما تمر السلسلة من خلال العيون أو الأقواس أو التوصيلات.
• الفولاذ المقاوم للصدأ ، الفولاذ المسبوب ، الفولاذ عالي الجاذبية ، المعالجة الحرارية ، طلاء المسحوق ، أو الألوان الخاصة ليست خصائص متأصلة في DIN 5685 ويجب التعامل معها كمتطلبات منفصلة للمشروع.

التفتيش ومراقبة الإمدادات

• فحص الأبعاد: قطر الرابط d، الطول الداخلي t، العرض الخارجي b، والطول المطلوب.
• التفتيش البصري: شكل الرابط ، استمرارية اللحام ، الحواف الحادة الضارة ، حالة السطح ، وتغطية الطلاء عند الاقتضاء.
• التحقق من التسليم: الكمية أو الكتلة أو الطول أو النهاية أو التعبئة والتعبئة والتعريف والوثائق المطلوبة.
• يمكن ترتيب شهادة المواد أو تقرير الأبعاد أو تقرير الطلاء أو اختبارات إضافية وفقًا لطلب الشراء ؛ لا يتم تضمينها تلقائيًا.
• لا يحول الاختبار الإضافي سلسلة الاستخدام DIN 5685 إلى سلسلة رفع معتمدة إلا إذا تم تصميم المنتج بأكمله وتصنيعه واختباره وتسميته.ومعتمدة وفقًا لمعيار سلاسل الرفع المعمول به.

دليل الاختيار والتحقيق

الخطوة الأولى: تأكيد الاستخدام الفعلي وتصريح بوضوح بأن السلسلة لا تستخدم لرفع أو رفع أو ترسيخ أو ترسيخ أو أداء وظيفة ذات أهمية أمنية.

الخطوة 2: تأكيد الهندسة المطلوبة للجزء القياسي والرابط: الرابط القصير أو الرابط شبه الطويل أو الرابط الطويل ؛ قدم الرسم المطبق عندما يتم استخدام التسميات التجارية لـ A / C.

الخطوة الثالثة: تحديد قطر الرابط d، والطول الداخلي t، والعرض الخارجي b، والطول الإجمالي المطلوب، وتسامح طول القطع، وأي ملحقات توصيل.

الخطوة الرابعة: تحديد نوع المواد، والتشطيب، واللون، وظروف التعرض، وما إذا كان يجب أن يمتثل طلاء الزنك أو الغسيل الحار لمتطلبات طلاء منفصلة.

الخطوة 5: تأكيد نطاق التفتيش والوثائق: تقرير الأبعاد، شهادة المواد، تقرير الطلاء، موافقة العينة، أو شهادة طرف ثالث إذا لزم الأمر.

الخطوة 6: قدم الكمية، طريقة التعبئة، وجهة التسليم، وقت التسليم المطلوب، ورسم المرجعية أو صورة.

ملاحظات التوافق والاستخدام

• تحقق من فتح واضح للقيود والحلقات والقضبان أو العيون أو الدبابيس المقيدة مقابل أبعاد الرابط النهائي.
• لا تجبر الروابط المعلبة من خلال الأدوات ذات الحجم المنخفض ؛ يمكن أن يعرض تلف الطلاء الصلب الأساسي ويقلل من حماية التآكل.
• تجنب التطبيقات التي تنطوي على تشغيل مستمر على العجلات المعدلة أو عجلات الجيب ما لم يتم تحديد معيار سلسلة معايرة.
• استبدال السلسلة التي تظهر تآكل شديد ، واللحام المتصدع ، والروابط المشوهة ، والارتداء المفرط ، أو الضرر غير المتوافق مع وظيفة المنفعة المقصودة.

سمات مخصصة

• فئة المنتج: سلسلة فولاذية مستديرة لحامية للأغراض العامة → تستخدم لأغراض الخدمة والاحتفاظ بدلاً من خدمة الرفع أو تحمل الحمولة.
• العائلة القياسية: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → حدد الجزء الحالي وفقًا للهندسة الطويلة أو شبه الطويلة أو القصيرة.
• الأنواع التجارية: نوع A short-link / نوع C long-link → التسميات التي يقدمها العميل والتي تتطلب تأكيد الرسم والطبعة.
• قطر اسمي: 2 ′′ 13 ملم في الجدول المزود → حدد مع فتح الرابط وتوافق الملحقات.
• البناء: وصلات فولاذية مستديرة لحامية → بناء سلسلة خدمة غير معايرة.
• التشطيب السطحي: ذات لون / مصبوغ بالأسود / مطلي بالزنك / مطلي بالزنك الساخن / طلاء محدد → متطابق مع التعرض للتآكل والتفريغ الأبعاد.
• حالة الحمولة: غير محملة ضد الحمولة → ليست WLL أو SWL أو رفع أو سحب أو ترسيخ أو سلسلة تأمين البضائع معتمدة.

التطبيقات

Industrial barriers | Retention of loose components against loss | Machine and workshop guarding | Warehouse utility arrangements | Agricultural general-purpose use | Marine deck utility service where no lifting، الارتكاز، السحب، الرصيف، احتواء البضائع، أو الحمل الحرج للسلامة

الوثائق

يجب الاتفاق على الوثائق المتاحة قبل الإنتاج ويمكن أن تتضمن شهادة تجارية للموافقة، وشهادة المواد، وتقرير فحص الأبعاد، وتقرير الطلاء، وقائمة التعبئة،وتحديد القابلية للتتبعشهادات رفع أو موافقة جمعية التصنيف لا يجب أن تكون ضمنية لهذا المنتج غير المحمول.

الرسم والصور

الأسئلة الشائعة

س1: هل يمكن استخدام سلسلة DIN 5685 لرفع أو كسلسلة؟

A1: لا. تشمل عائلة DIN 5685 الحالية سلاسل الفولاذ المستديرة غير المقاومة للحميل. لا ينبغي استخدامها كوسيلة رفع أو سلسلة حبل أو سلسلة رفع أو تعليق تحمل.

س2: ما هو الفرق بين النوع أ والنوع ج في الجدول المقدم؟

A2: يستخدم النوع A أطول طول للصلة الداخلية، بينما يستخدم النوع C أطول طول للصلة الداخلية وكتلة أقل لكل 100 متر لنفس القطر الاسمي.يجب أن تحدد الطلب أيضا الجزء DIN 5685 الحالية المعمول بها ورسم الرابط المعتمدة.

السؤال 3: ما هي التشطيبات السطحية المناسبة للبيئات الخارجية أو البحرية؟

ج3: عادة ما يتم النظر في طبقة الزنك أو الغسيل الساخن قبل اللون الذاتي أو الطلاء الأسود للتعرض للتآكل ، ولكن الخيار النهائي يعتمد على بيئة الخدمة ومواصفات الطلاء ،مظهر مطلوب، والإفراج عن طريق أدوات التزاوج.
