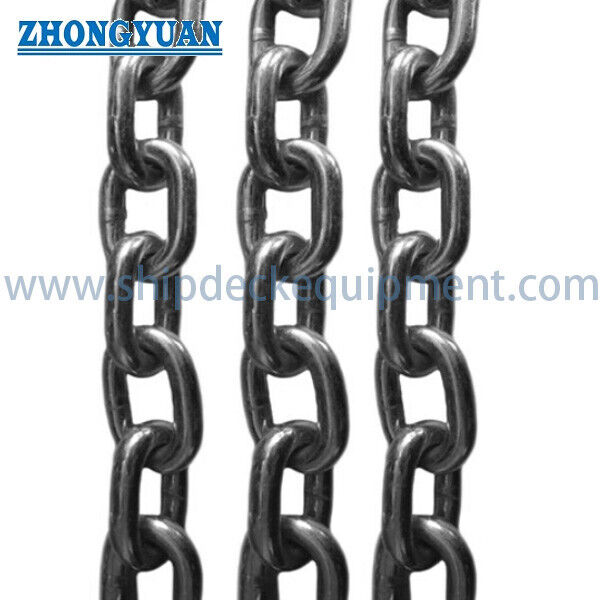

سلسلة صيد صيد قصيرة الدرجة 80 سلسلة صيد صيد صيد 7-20 ملم معالجة حرارة

سلسلة صيد قصيرة من الدرجة 80 | فولاذ سبائكي معالج حرارياً 7-20 مم لسلسلة الجر

نظرة عامة على المنتج

سلسلة الصيد قصيرة الوصلات من الدرجة 80 هي سلسلة مدمجة ملحومة من الفولاذ السبائكي تُستخدم في تجميعات معدات الصيد التجاري والجر حيث تكون هندسة الوصلات المتحكم بها، وقوة الكسر الدنيا العالية، ومقاومة التآكل، والاتصال الموثوق به مع معدات الصيد المتوافقة مطلوبة. تستخدم الأحجام المدرجة خطوة قصيرة تبلغ حوالي ثلاثة أضعاف قطر القضيب، مما يساعد على إبقاء السلسلة مدمجة وتقليل حركة الوصلات المفرطة في ترتيب معدات الصيد.

تغطي هذه الصفحة النطاق المعتمد من 7 × 21 مم إلى 20 × 60 مم في جدول المعلمات المقدم. يجب أن يعتمد الاختيار على قطر السلسلة، والخطوة، والعرض الداخلي والخارجي، والكتلة لكل متر، وقوة الكسر الدنيا، والطول النهائي المطلوب، واتصالات النهاية، وواجب الصيد، والتعرض للتآكل. لا ينبغي وصف سلسلة الصيد من الدرجة 80 بأنها سلسلة رفع معتمدة، أو سلسلة مرساة، أو سلسلة ربط ما لم يتم الاتفاق على معيار قابل للتطبيق منفصل، وبرنامج اختبار إثبات، ونظام علامات، ونطاق شهادة.

مواصفات سريعة

• نوع المنتج: سلسلة صيد ملحومة قصيرة الوصلات → هندسة سلسلة مدمجة لتجميعات معدات الصيد التجاري والجر.
• نطاق الحجم المدرج: 7 × 21 إلى 20 × 60 مم → ستة أحجام معتمدة بقطر قضيب اسمي من 7 إلى 20 مم.
• المادة: فولاذ سبائكي معالج حرارياً → يجب تأكيد درجة المادة، والتركيب الكيميائي، وحالة المعالجة الحرارية، ونطاق الصلابة.
• قوة الكسر الدنيا: 53 إلى 440 كيلو نيوتن → قيمة اختيار الدفعة لسلسلة مستقيمة جديدة تم اختبارها تحت شد مباشر؛ ليست حمل الخدمة المسموح به.
• الكتلة لكل متر: 1.09 إلى 8.85 كجم/م → مفيدة لحساب وزن المعدات، وحمل المناولة، وكتلة الشحن، وكمية السلسلة الإجمالية.
• هندسة الوصلات القصيرة: خطوة تقريبًا 3d → تدعم التوجيه المدمج والتوافق مع الأغلال، والمحاور، والحلقات، أو تركيبات معدات الصيد المحددة.
• التشطيب السطحي: عاري، أسود، مطلي، أو طلاء آخر معتمد → يجب مراعاة التعرض البحري، والتآكل، وسمك الطلاء، والملاءمة البعدية.
• أساس التوريد: أطوال مقطوعة، أطوال مستمرة، تركيبات نهاية، علامات، وثائق اختبار، وفحص طرف ثالث وفقًا لنطاق الطلب المؤكد.

المعلمات الفنية الرئيسية

هندسة السلسلة وملاءمة الاتصال

• يُعبر عن الحجم الاسمي بقطر القضيب d × الخطوة p. تستخدم جميع الأحجام الستة المدرجة p = 3d، وهي الهندسة المدمجة المميزة المستخدمة في هذه الصفحة.
• يتحكم العرض الداخلي فيما إذا كانت الأغلال، أو الحلقات، أو المحاور، أو الخطافات، أو الموصلات، أو مكونات معدات الصيد الأخرى يمكن أن تدخل وتتحرك دون احتكاك.
• يؤثر العرض الخارجي على الخلوص عبر الأدلة، أو الجيوب، أو صناديق السلسلة، أو البكرات، أو معدات الشبكة، أو المعدات المحيطة الأخرى.
• يجب اختيار التركيبات المتوافقة حسب قطر الدبوس الفعلي، وعرض الفك، ومتطلبات الحركة، وتصنيف الحمل بدلاً من قطر السلسلة الاسمي وحده.
• لا ينبغي لف السلسلة، أو تحميلها جانبيًا عبر وصلة، أو ثنيها بشدة على نصف قطر غير مناسب، أو توصيلها عبر تركيب غير مناسب الحجم.
• إذا كانت السلسلة مطلوبة للمرور عبر عجلة جيب، أو ترس، أو محرك معاير، أو دليل خاص، فيجب تأكيد التفاوت البعدي ومتطلبات المعايرة بشكل منفصل.

واجب الصيد، التآكل، وعمر الخدمة

• تتعرض سلسلة الصيد التجارية للحركة المتكررة، والصدمات، والتآكل، والمياه المالحة، وملامسة السطح، والتلوث من عمليات الصيد. يجب أن يأخذ الاختيار في الاعتبار الواجب الفعلي بدلاً من قوة الكسر الدنيا وحدها.
• توفر الوصلات القصيرة شكل سلسلة مدمج ومستقر نسبيًا، ولكن يمكن أن يتركز التآكل في مناطق الاتصال بين الوصلات وفي نقاط الاتصال مع الأغلال، أو الحلقات، أو المحاور، أو تركيبات الشبكة.
• يجب أن يتجنب التصميم الاحتكاك المستمر على حواف فولاذية حادة، أو تحميل الصدمات المفرط، أو الالتواء الشديد، أو التحميل غير المتوازن بين أرجل السلسلة المتوازية.
• يجب أن تعكس فترات الفحص ساعات التشغيل، ودورة الصيد، وملامسة قاع البحر، والتعرض للتآكل، والتآكل الملاحظ. يجب إزالة الوصلات المطولة، أو المتشققة، أو المنحنية، أو المتآكلة بعمق، أو المتآكلة محليًا من الخدمة.
• يجب أن تتبع معايير التقاعد، وفقدان القطر المسموح به، وحد الاستطالة، وسياسة الإصلاح إجراءات معدات الصيد للمشتري أو معيار المنتج المتفق عليه. لا ينبغي لحام السلسلة المعالجة حرارياً في الموقع دون إجراء مصنع معتمد.
• يمكن أن تصبح السلسلة المفقودة في البحر معدات صيد مهجورة. يجب تنسيق الأطوال النهائية، وأمن الاتصال، والعلامات، والفحص، وإجراءات الاستعادة مع ممارسات إدارة معدات السفينة لدى مشغل السفينة.

المادة، اللحام، والمعالجة الحرارية

• يوفر قضيب الفولاذ السبائكي أساس القوة والمتانة لأداء الدرجة 80، ولكن يجب تحديد التركيب الكيميائي الدقيق للفولاذ ومتطلبات النظافة في مواصفات الشراء.
• يتم تشكيل كل وصلة ولحامها كهربائيًا قبل المعالجة الحرارية النهائية في إنتاج سلسلة الدرجة 80 النموذجي. يجب تأكيد مسار العملية الفعلي وتأهيل المعدات مع المورد.
• يُستخدم التبريد والتقسية بشكل شائع لسلسلة السبائك من الدرجة 80 للحصول على التوازن المطلوب للقوة، والمتانة، والليونة، ومقاومة التآكل.
• جودة منطقة اللحام حرجة لأن لحام الوصلة يشكل جزءًا من مسار الحمل الشد المباشر. يجب أن تغطي مراقبة العملية، والفحص البصري، والفحوصات البعدية، والاختبارات الميكانيكية كلاً من المادة الأساسية والوصلات الملحومة.
• لا ينبغي استخدام مصطلح "مقاوم للحرارة" كادعاء خدمة عام. تتطلب درجات حرارة التشغيل القصوى والدنيا وأي انخفاض في الحمل بعد التعرض للحرارة تأكيدًا مقابل معيار المنتج الحاكم.
• يمكن أن يؤدي التسخين في الموقع، أو القطع باللهب، أو اللحام غير المتحكم فيه، أو التقويم الساخن إلى تغيير خصائص المعالجة الحرارية ويجب عدم القيام به دون موافقة فنية مكتوبة.

الحماية السطحية لخدمة الصيد البحري

• تحافظ السلسلة العارية أو المصقولة على الأبعاد الأصلية للوصلة ولكنها توفر حماية محدودة من التآكل وبالتالي تتطلب تخزينًا وصيانة وفحصًا مناسبين.
• توفر التشطيبات السوداء أو المطلية حماية مؤقتة اقتصادية وتحديدًا بصريًا سهلاً، على الرغم من أن التآكل عند نقاط الاتصال بين الوصلات سيزيل الطلاء تدريجيًا.
• يمكن مناقشة الطلاء بالرش عند تحديد نظام الطلاء، وسمك الفيلم الجاف، والمرونة، ومقاومة الصدمات، وتأثيرها على خلوص الاتصال.
• لم يتم تقديم الجلفنة بالغمس الساخن والطلاء الكهربائي كتشطيبات قياسية من الدرجة 80 في هذه الصفحة. يمكن أن تتأثر السلسلة السبائكية المعالجة حرارياً بالتقشير، أو الطلاء، أو درجة حرارة الجلفنة، أو التدهور المرتبط بالهيدروجين.
• تتطلب أي سلسلة صيد مجلفنة أو مطلية من الدرجة 80 عملية معتمدة من الشركة المصنعة، ومراجعة الأبعاد، وفحص ما بعد المعالجة، وتأكيد أن قيم قوة الكسر المعلنة تظل صالحة.
• يجب تحديد التشطيب المختار مع اللون، ودرجة التحضير، وسمك الطلاء، وطريقة الإصلاح، وحماية التعبئة، وأي مناطق اتصال أو تحديد غير مطلية.

مراقبة الجودة ووثائق الاختبار

• قد تشمل مراقبة المواد الواردة التحقق من درجة الفولاذ، وتحديد الحرارة/الدفعة، والتركيب الكيميائي، ومراجعة شهادة المواد.
• يجب أن تغطي مراقبة الإنتاج قطر القضيب، والخطوة، والعرض الداخلي، والعرض الخارجي، وشكل الوصلة، وموضع اللحام، وحالة السطح، والطول النهائي.
• يمكن تضمين سجلات المعالجة الحرارية وفحوصات الصلابة عند الحاجة لإثبات اتساق العملية.
• يجب تحديد اختبار الإثبات، واختبار كسر العينة، واختبار الانحناء، وقياس الاستطالة، واختبار التعب، والفحص المعدني من قبل المشتري أو معيار المنتج الحاكم.
• قوة الكسر الدنيا المقدمة هي قيمة اختبار مدمرة، وليست حمل تشغيل. يجب الاتفاق على طريقة الاختبار، وكمية العينة، وتكرار الاختبار، ومعايير القبول قبل تقديم عرض الأسعار.
• يمكن أن تشمل الوثائق شهادة الشركة المصنعة، وشهادة المواد، وتقرير فحص الأبعاد، وتقرير اختبار الدفعة، وسجل المعالجة الحرارية، وتقرير شهادة طرف ثالث وفقًا للطلب.

دليل الاختيار والاستعلام

الخطوة 1: تأكيد موضع التطبيق داخل معدات الصيد، مثل تجهيزات الجر، أو وصلة معدات الشبكة، أو ترتيب الوزن، أو تجميعة مناولة السطح، أو واجب آخر محدد في الرسم.

الخطوة 2: تأكيد الحجم الاسمي d × p، والطول النهائي المطلوب، والكمية، وكتلة السلسلة، وقوة الكسر الدنيا، وعامل الأمان أو التصميم للمشروع.

الخطوة 3: توفير جميع التركيبات المتزايدة والخلوصات: قطر دبوس الغل، وعرض الفك، وأبعاد الحلقة أو المحور، ودرجة الموصل، وأي قيود على الدليل، أو البكرة، أو عجلة الجيب، أو التخزين.

الخطوة 4: تأكيد درجة المادة، والمعالجة الحرارية، ودرجة حرارة التشغيل، وبيئة التآكل، والتشطيب السطحي المطلوب، واللون، وسمك الطلاء، والتعبئة.

الخطوة 5: تأكيد الاختبار والتوثيق: شهادة المواد، واختبار الإثبات، واختبار كسر الدفعة، واختبار التعب، وتقرير الأبعاد، وفحص طرف ثالث، والعلامات، والتتبع.

الخطوة 6: توفير نوع سفينة الصيد، ورسم المعدات، والصور، وطول التسليم المطلوب، وتركيبات النهاية، والوجهة، ووقت التسليم، وما إذا كانت السلسلة للمعدات الجديدة أو لاستبدال سلسلة موجودة.

سمات مخصصة

• نوع السلسلة: سلسلة صيد ملحومة قصيرة الوصلات → تغطي هذه الصفحة هندسة خطوة 3d المدمجة فقط.
• الدرجة: 80 → يجب تأكيد معيار الحوكمة الدقيق، ومواصفات الفولاذ السبائكي، ومتطلبات الخصائص الميكانيكية.
• الأحجام الاسمية: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 مم → اختر حسب الحمل، ووزن المعدات، وتوافق التركيبات.
• قوة الكسر الدنيا: 53-440 كيلو نيوتن → ينطبق على السلسلة الجديدة تحت اختبار الشد المباشر المتفق عليه؛ ليس حمل خدمة أو حد عمل آمن للرفع.
• عامل الأمان / التصميم: الحد الأدنى 4 مذكور من قبل المورد → يجب تحديد حمل التشغيل المسموح به النهائي من قبل مصمم معدات الصيد وإجراءات التشغيل المعتمدة.
• التشطيب السطحي: عاري / أسود / مطلي / طلاء مخصص معتمد → تتطلب الجلفنة أو الطلاء تأكيدًا فنيًا منفصلاً.
• الطول وتركيبات النهاية: حسب الطلب → قم بتوفير الطول المقطوع، وعدد القطع، وترتيب وصلات النهاية، والموصلات، والتفاوت المسموح به في الطول.
• التوثيق: وفقًا لمواصفات الشراء → شهادة نظام إدارة الجودة للمورد، وتقارير اختبار المنتج، وفحص طرف ثالث هي وثائق منفصلة.

كيف تعمل

يدخل حمل معدات الصيد عبر موصل متوافق → تنقل الوصلات القصيرة المدمجة قوة الشد المباشر عبر السلسلة السبائكية المعالجة حرارياً → تساهم كتلة السلسلة وهندستها في ترتيب المعدات المحدد → تنقل وصلة النهاية الحمل إلى مكون معدات الصيد التالي

التطبيقات

معدات الصيد التجارية | تجميعات معدات الجر | ترتيبات الشبكة ومواضع الوزن | وصلات معدات سطح سفينة الصيد | معدات الاستزراع المائي عند اعتمادها من قبل مصمم النظام | سلسلة استبدال مطابقة لرسم موجود

الشهادات والتوثيق

شهادة ISO 9001 تتعلق بنظام إدارة الجودة لدى المورد وليست شهادة منتج بحد ذاتها. تنطبق وثائق CE فقط عند وضع السلسلة في سوق الاتحاد الأوروبي ضمن نطاق التشريعات المعمول بها وأكملت تقييم المطابقة المطلوب. يمكن لـ SGS أو طرف ثالث آخر إجراء الفحص أو الاختبار عند تضمينه في أمر الشراء. يجب تأكيد نوع الشهادة، والمعيار، ونطاق الاختبار، والعلامات، والمنظمة المصدرة قبل تقديم عرض الأسعار.

الوثائق المتاحة حسب الطلب: شهادة نظام إدارة الجودة ISO 9001 للمورد | شهادة المواد | شهادة الشركة المصنعة | تقرير أبعاد الدفعة وقوة الكسر | سجل المعالجة الحرارية | تقرير فحص طرف ثالث أو تقرير اختبار SGS | إعلان CE والوثائق الداعمة فقط حيثما ينطبق قانونًا

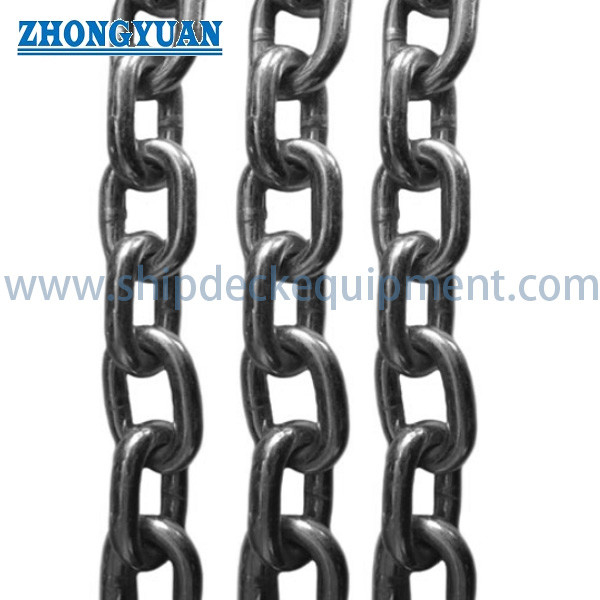

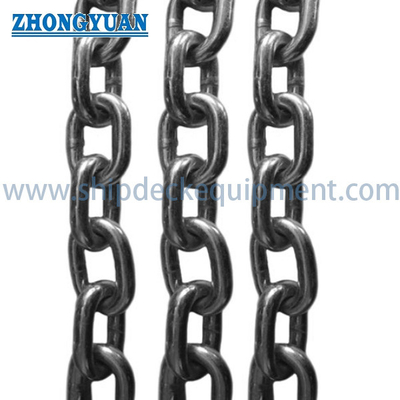

الرسومات والصور

أسئلة وأجوبة

س1: كيف يجب اختيار حجم سلسلة الصيد من الدرجة 80 الصحيح؟

ج1: اختر السلسلة بناءً على حمل معدات الصيد المطلوب، وعامل تصميم المشروع، وقوة الكسر الدنيا، ووزن السلسلة المطلوب، وأبعاد الوصلة، والطول النهائي، والتوافق مع كل موصل ودليل. لا تختر حسب القطر وحده، ولا تعامل قوة الكسر الدنيا على أنها حمل التشغيل المسموح به.

س2: هل هذه السلسلة مناسبة للرفع العلوي؟

ج2: ليس تلقائيًا. هذه الصفحة لسلسلة الصيد التجارية. يتطلب الاستخدام للرفع معيار سلسلة رفع مؤكد بشكل منفصل، وحد عمل آمن معتمد، ونظام اختبار إثبات، وعلامات، وتتبع، ومكونات رفع متوافقة، ووثائق CE أو تنظيمية قابلة للتطبيق. جدول سلسلة الصيد المقدم وحده لا يثبت الامتثال للرفع.

س3: هل يمكن جلفنة سلسلة الصيد من الدرجة 80 بالغمس الساخن أو الجلفنة الكهربائية؟

ج3: فقط بعد التأكيد الفني من قبل الشركة المصنعة للسلسلة. يمكن أن يؤثر التقشير، والطلاء، والجلفنة على الفولاذ السبائكي المعالج حرارياً وقد يغير الأبعاد أو الأداء الميكانيكي. يجب تأكيد العملية، وإجراءات التحكم في الهيدروجين، واختبار ما بعد المعالجة، والصلاحية المستمرة لقوة الكسر الدنيا قبل التوريد.
