سلسلة صيد لحامية للصيد والترول وتربية المياه

سلسلة صيد ملحومة للصيد بالشباك الجرافة وتربية الأحياء المائية | وصلات قصيرة ومتوسطة وطويلة

نظرة عامة على المنتج

سلسلة الصيد الملحومة هي سلسلة فولاذية ذات وصلات دائرية تستخدم كمكون هيكلي ومقاوم للتآكل في معدات الصيد التجارية، وترتيبات شباك الجر، ومصفوفات السلاسل، وتجميعات ملامسة للقاع، وأنظمة ترجيح شباك الصيد، ومعدات مختارة لتربية الأحياء المائية. يتم توريدها بتكوينات وصلات قصيرة ومتوسطة وطويلة حتى يتمكن المشتري من الموازنة بين القوة والكتلة لكل متر، والخلوص الداخلي للوصلة، ومساحة التعلق، وكيفية تفاعل السلسلة مع الشباك، والأغلال، والمحاور الدوارة، والحبال، ومكونات معدات الصيد الأخرى.

يجب اختيار هذا المنتج من ترتيب معدات الصيد الفعلي بدلاً من قطر السلسلة وحده. تشمل المعلومات المطلوبة نوع الوصلة، والقطر الاسمي، والخطوة، والعرض الداخلي، والعرض الخارجي، والطول الإجمالي، ووصلات النهاية، وأقصى حمل للكسر، ودرجة المادة، وحالة المعالجة الحرارية، والتشطيب السطحي، وبيئة التآكل، ووثائق الفحص. أقصى حمل للكسر المذكور هو قيمة قوة كسر السلسلة؛ وهو ليس حد الحمل التشغيلي، أو الحمل التشغيلي الآمن، أو قدرة الرفع.

تكوينات المنتج

• وصلة قصيرة (SL): خطوة مدمجة وكتلة أعلى لكل متر → مفيدة حيث يُفضل مظهر سلسلة كثيف، وحركة متحكم بها، وخلوص داخلي محدود.
• وصلة متوسطة / وسطى (ML): خطوة ووزن وسطيان → يوازن مرونة السلسلة، وخلوص المكونات، والكتلة، وسهولة التعلق.
• وصلة طويلة (LL): خطوة أطول وكتلة أقل لكل متر لنفس القطر → توفر مساحة داخلية أكبر للأغلال، والمحاور الدوارة، والموصلات، والشبكات، أو ملحقات معدات الصيد الأخرى.
• الأطوال القياسية وترتيبات النهاية: يتم توريدها بأطوال مقطوعة، أو لفائف، أو حزم، أو تجميعات، أو أقسام خاصة بالمشروع → يجب تأكيد وصلات النهاية والملحقات قبل الإنتاج.
• خيارات المواد: يمكن مناقشة الفولاذ السبائكي عالي الشد، أو الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ → لا يمكن تطبيق جدول أقصى حمل للكسر المنشور عبر درجات مواد مختلفة دون تحقق منفصل.
• التشطيب السطحي: لون ذاتي، مطلي، مجلفن كهربائيًا، مجلفن بالغمس الساخن، أو طلاء خاص بالمشروع → يعتمد اختيار التشطيب على التعرض لمياه البحر، والتآكل، وعمر الخدمة المطلوب، والتفاوتات الأبعاد.

بيانات الاختيار الرئيسية

• القطر الاسمي: 7-28 مم في النطاق المورد → يتحكم في المقطع العرضي للوصلة، وكتلة السلسلة، وتوافق الموصل، وقوة الكسر المحتملة.
• خطوة الوصلة: 21-150 مم حسب النوع والقطر → يؤثر على المرونة، والخلوص الداخلي، وسلوك التلامس، وعدد الوصلات لكل متر.
• العرض الداخلي: 10-44 مم في الجدول المورد → يجب أن يستوعب الأغلال، والمحاور الدوارة، والحبال، ووصلات الشباك، والوصلات المجاورة دون تداخل.
• العرض الخارجي: 25.5-103 مم في الجدول المورد → يؤثر على المساحة، والخلوص عبر الأدلة، وكثافة التعبئة، والتفاعل مع ترتيب معدات الصيد.
• الوزن الوحدوي: 0.82-14.41 كجم/م → يدعم حساب الوزن الإجمالي للمعدات، وتخطيط المناولة، وتقدير الشحن، وتصميم ملامسة قاع البحر.
• أقصى حمل للكسر: 60-980 كيلو نيوتن في الجدول المورد → مرجع اختبار تدميري وليس حمل تشغيلي مسموح به.
• درجة المادة: سيتم التأكيد → تعتمد قوة الكسر على درجة الفولاذ، وجودة اللحام، والمعالجة الحرارية، وهندسة الوصلة، وطريقة الاختبار.
• الاستخدام المقصود: معدات الصيد / الجر / تربية الأحياء المائية → الرفع، ومناولة الأفراد، وسحب السفن، وتثبيت السفن تتطلب معايير وشهادات منفصلة.

المعلمات الفنية الرئيسية

كيفية اختيار وصلة قصيرة أو متوسطة أو طويلة

• اختر الوصلة القصيرة حيث تكون الهندسة المدمجة، وكتلة السلسلة الأعلى لكل متر، وتقليل الحركة الداخلية، والتفاعل الوثيق مع الشباك أو تجميع ملامسة القاع من الأولويات.
• اختر الوصلة المتوسطة حيث يحتاج التطبيق إلى توازن عملي بين كتلة السلسلة، والمرونة، والخلوص الداخلي، والتوافق مع الوصلات.
• اختر الوصلة الطويلة حيث تكون الكتلة الأقل لكل متر ومساحة التعلق الأكبر مهمة، خاصة عندما يجب أن تمر الأغلال، والمحاور الدوارة، والموصلات، والشبكات، أو المكونات القابلة للاستبدال عبر الوصلة.
• تحقق من تحمل المفصلات وحركتها. قد لا يزال المفصل الذي يتناسب مع الوصلة يتداخل، أو يطبق حملاً جانبيًا، أو ينشئ نصف قطر تلامس صغير يقلل من أداء التجميع.
• تأكيد مسار الحمل الكامل. قوة السلسلة وحدها لا تحدد سعة وصلات النهاية، أو الأغلال، أو المحاور الدوارة، أو وصلات الشباك، أو الملحقات الملحومة، أو تجميع معدات الصيد الكامل.

المواد، واللحام، والمعالجة الحرارية

عادة ما يتم إنتاج سلاسل الصيد من قضبان فولاذية دائرية تشكل وصلات ويتم إغلاقها بعملية لحام متحكم بها مثل لحام الوميض. بالنسبة للسلاسل عالية الشد، قد تشمل عملية التصنيع إزالة نتوءات اللحام، والمعالجة الحرارية، والمعايرة، والتحقق من الأبعاد، والاختبار الميكانيكي. يجب ربط درجة المادة وحالة المعالجة الحرارية بأقصى حمل كسر مطلوب.

• الفولاذ السبائكي عالي الشد: مفضل عادة حيث تتطلب علاقة القطر إلى القوة المحددة درجة سلسلة معالجة حرارياً.
• الفولاذ الكربوني: مناسب لتطبيقات الصيد أو الشباك العامة فقط عندما تلبي درجته، وقابليته للحام، ومعالجته الحرارية، وحمل الكسر الذي تم التحقق منه متطلبات المشروع.
• الفولاذ المقاوم للصدأ: يتم اختياره لمقاومة التآكل في بيئات معينة؛ يجب تأكيد الدرجة، وحالة اللحام، والقوة، وخطر الاحتكاك، والسعر بشكل منفصل.
• لا يحافظ استبدال المواد تلقائيًا على حمل الكسر المجدول. يتطلب الفولاذ الكربوني، والفولاذ السبائكي، والفولاذ المقاوم للصدأ خصائصه الميكانيكية وأساس اختباره الخاص.
• لا ينبغي استخدام الادعاء الأصلي بـ "مقاومة الحرارة" كميزة عامة للمنتج. تتطلب الخدمة ذات درجات الحرارة العالية مادة محددة، ونطاق درجة حرارة التشغيل، وبيانات الاحتفاظ بالقوة، ومراجعة التطبيق.

التشطيب السطحي والحماية من التآكل

• الجلفنة بالغمس الساخن: توفر طلاء زنك أكثر سمكًا للحماية من التآكل البحري، ولكن يجب التحكم في سمك الطلاء، وملاءمة الوصلة، ومنطقة اللحام، وتأثيرات الخصائص الميكانيكية.
• الجلفنة الكهربائية: توفر تشطيب زنك أرق وأكثر انتظامًا، وعادةً ما تكون ذات قدرة تآكل أقل على المدى الطويل من الجلفنة بالغمس الساخن.
• التشطيب المطلي أو المدهون: يدعم التحديد والحماية الأولية من التآكل؛ يجب توقع التآكل في مناطق ملامسة قاع البحر ومناطق تحمل الوصلات.
• التشطيب بلون ذاتي / أسود: مناسب حيث لا يلزم الطلاء أو حيث ستتلقى السلسلة معالجة خاصة بالمشروع بعد التجميع.
• تشطيب الفولاذ المقاوم للصدأ: يمكن تحديد التخليل، أو التخميل، أو التلميع، أو التشطيبات الأخرى وفقًا للدرجة وبيئة الخدمة.
• لا يلغي أي معالجة سطحية التآكل. يجب أن تأخذ فترات الفحص في الاعتبار فقدان التآكل، والتآكل بين الوصلات، وحالة اللحام، والتشوه، والشقوق، وتلف الطلاء.

مراقبة الجودة والاختبار

• التحقق من المواد الخام → تأكيد درجة الفولاذ، ورقم الدفعة، والتركيب الكيميائي، ووثائق الخصائص الميكانيكية.
• الفحص الأبعادي → التحقق من القطر الاسمي، والخطوة، والعرض الداخلي، والعرض الخارجي، وشكل الوصلة، وتفاوت الطول.
• فحص اللحام → فحص موقع اللحام، وإزالة النتوءات، والمحاذاة، والمؤشرات السطحية، وهندسة الوصلة.
• التحكم في المعالجة الحرارية → تسجيل دورة الفرن، وتحديد الدفعة، والصلابة، ونتائج الاختبار الميكانيكي عند تحديد درجات عالية الشد.
• الاختبار الميكانيكي → يمكن ترتيب اختبارات الحمل المؤقت، والشد، وأقصى حمل للكسر حسب الدفعة أو العينة وفقًا للمواصفات المتفق عليها.
• التتبع ووضع العلامات → تحديد النوع، والحجم، والدرجة، والدفعة، والطول، والتشطيب، ومرجع وثيقة الاختبار عند الحاجة.
• التوثيق النهائي → شهادة اختبار الشركة المصنعة، وشهادة المواد، وتقرير الأبعاد، وتقرير الطلاء، وسجلات شهود الطرف الثالث متاحة حسب نطاق الطلب.

تطبيقات الصيد وتربية الأحياء المائية

معدات الجر القاعي | سلاسل تلامس شبكة الجر الشعاعية | مصفوفات السلاسل | تجميعات حبل القاع وحبل القدم | ترجيح شبكة الصيد | وصلات شبكة الصيد | أقسام التآكل القابلة للاستبدال | معدات شبكات وأقفاص تربية الأحياء المائية | تجميعات معدات الصيد الخاصة بالمشروع

تشير مراجع معدات الصيد لمنظمة الأغذية والزراعة إلى استخدام السلاسل في ترتيبات تلامس شبكة الجر الشعاعية ومصفوفات السلاسل، حيث تتفاعل السلسلة مباشرة مع قاع البحر وشبكة الصيد. لذلك، يجب على مصمم معدات الصيد اختيار نوع السلسلة وحجمها النهائي وفقًا لسرعة الجر، وحالة قاع البحر، وكتلة المعدات، والتآكل، وأنواع الأسماك المستهدفة، وقوة السفينة، ولوائح الصيد المحلية.

دليل الاختيار والاستعلام

الخطوة 1: قدم التطبيق: سلسلة جر، سلسلة تلامس، مصفوفة سلاسل، حبل قاع، وزن شبكة، معدات تربية الأحياء المائية، أو ترتيب معدات صيد آخر.

الخطوة 2: أكد نوع الوصلة، والقطر الاسمي، والخطوة، والعرض الداخلي، والعرض الخارجي، والطول المطلوب، وعدد الأقسام، والكمية الإجمالية.

الخطوة 3: اذكر أقصى حمل كسر مطلوب، وحمل التصميم، وعامل الأمان أو قاعدة الاختيار، والحمل الدوري المتوقع، وملامسة قاع البحر، والتآكل، وبيئة التآكل.

الخطوة 4: أكد درجة المادة، وحالة المعالجة الحرارية، والتشطيب السطحي، واللون، والتفاوتات الأبعاد، وما إذا كانت الملحقات يجب أن تمر عبر الوصلات أو تتحرك داخلها.

الخطوة 5: قدم ترتيبات النهاية والملحقات: وصلات نهاية موسعة، أغلال، محاور دوارة، موصلات، حلقات، ملحقات ملحومة، علامات تعريف، أو أقسام شبكة مجمعة.

الخطوة 6: أكد الاختبار، والشهادة، وشهادة الطرف الثالث، وطريقة التعبئة، والوجهة، ووقت التسليم، ورسم مرجعي أو عينة إذا كانت متاحة.

التعبئة والتسليم

• يجب وضع علامات على الأطوال المقطوعة أو التجميعات حسب النوع، والقطر، والطول، والدفعة، والكمية لتقليل الخلط أثناء التركيب.

• تشمل خيارات التعبئة صناديق الخشب الرقائقي، والصناديق الخشبية، والأكياس المنسوجة أو النايلون، والبراميل الفولاذية، والحزم، والمنصات وفقًا لحجم السلسلة، والطلاء، والوجهة، وطريقة المناولة.

• يجب تعبئة السلاسل المجلفنة أو المطلية لتقليل تلف الصدمات، واحتفاظ الماء، وتآكل الطلاء أثناء التخزين والنقل البحري.

• تتطلب أقسام السلاسل الثقيلة وزن عبوة مؤكد، ونقاط رفع، ومدخل رافعة شوكية، وترتيبات تفريغ آمنة.

الشهادات والتوثيق

تنطبق شهادة ISO 9001، عند صلاحيتها، على نظام إدارة الجودة للمورد وليست معيارًا لقوة المنتج. علامة CE قابلة للتطبيق فقط عندما تقع السلسلة ضمن تشريعات الاتحاد الأوروبي المحددة وتم الانتهاء من تقييم المطابقة المطلوب. قد تشهد هيئة فحص طرف ثالث مثل BV أو غيرها على الاختبارات أو تصدر وثائق فقط ضمن نطاق الفحص المتفق عليه.

التصنيف / فحص الطرف الثالث: يمكن ترتيب CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، وشهادة اختبار الشركة المصنعة وفقًا لمتطلبات المشروع، ومواصفات المنتج، ونطاق الاختبار، وقبول المشتري.

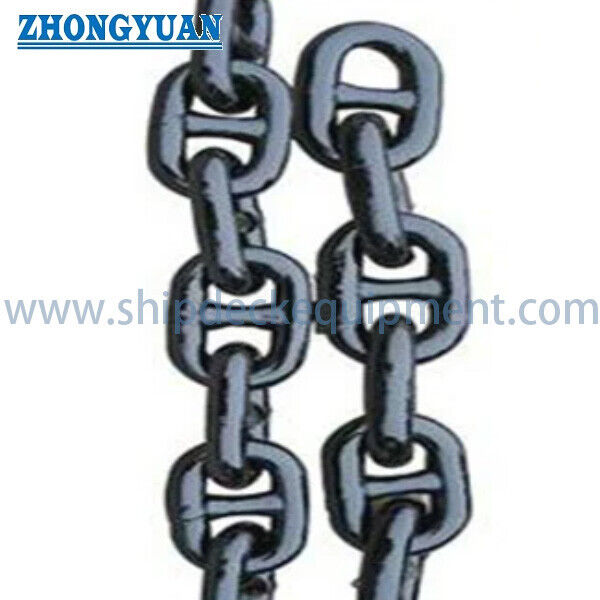

الرسومات والصور

أسئلة وأجوبة

س1: هل أقصى حمل للكسر هو الحمل التشغيلي الآمن للسلسلة؟

ج1: لا. أقصى حمل للكسر هو القوة التي يُطلب من عينة اختبار تحملها أو تفشلها تحت اختبار شد محدد. إنه ليس WLL أو SWL. يجب تحديد حمل التصميم المسموح به من قبل مصمم معدات الصيد باستخدام عامل الأمان المطلوب، والإجهاد، والتآكل، والحمل الديناميكي، وسعة التجميع الكامل.

س2: أي نوع وصلة هو الأفضل لمعدات الصيد؟

ج2: الوصلة القصيرة تعطي مظهرًا مدمجًا وأثقل للسلسلة، والوصلة المتوسطة توفر توازنًا بين الكتلة والخلوص، والوصلة الطويلة توفر كتلة أقل لكل متر ومساحة تعلق أكبر. يعتمد الاختيار الصحيح على ترتيب الشباك، والموصلات، وملامسة القاع، والوزن المطلوب، والمرونة، ونمط التآكل.

س3: هل يمكن استخدام سلسلة الصيد هذه للرفع، أو سحب السفن، أو التثبيت؟

ج3: ليس على أساس هذا الجدول وحده. تتطلب سلاسل الرفع، والسحب، والتثبيت معيار تصميمها الخاص، ودرجتها، واختبارات الإثبات، ووضع العلامات، والشهادات، وموافقة التطبيق. لا يجب تحويل قيمة حمل كسر سلسلة الصيد مباشرة إلى WLL للرفع، أو SWL للسحب، أو سعة التثبيت.
