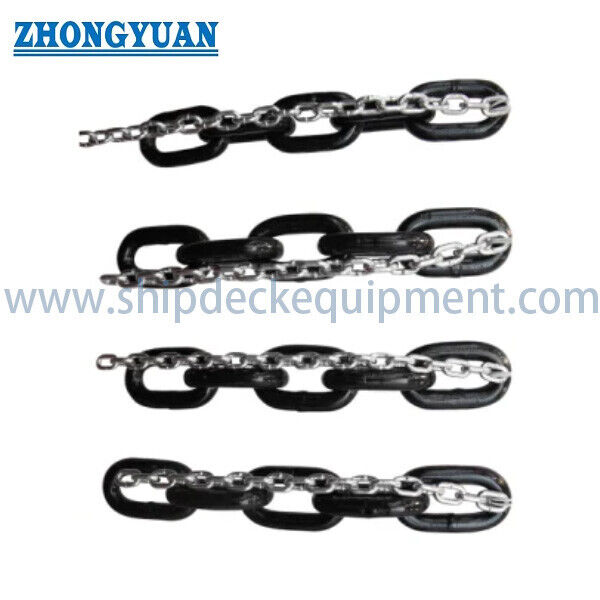

سلسلة سحب غطاء فتحة بحرية | سلسلة جر ملحومة 11-30 مم

سلاسل سحب غطاء الباب البحري 11-30 ملم سلاسل سحب لحام

لمحة عامة عن المنتج

سلسلة سحب غطاء فتحات البحرية هي سلسلة مفتوحة للصلة مصفحة بالفلاش تستخدم لنقل قوة السحب في أنظمة غطاء غطاء غطاء الشحن المتماشىة. إنها تمر عبر عجلة السلسلة الأصلية ،عجلة جيب، توجيه أو سحب ترتيب لتحريك غطاء فتح و إغلاق.الاستخدام النموذجي يشمل ترتيبات غطاء فتحة التدحرج من نوع السحب والسلسلة على سفن النقل السريع وسفن الشحن العام.

يجب أن يستند اختيار البديل إلى هندسة الرابط الكامل وواجهة النظام ، وليس قطر السلسلة وحدها. قطر السلسلة ، والمساحة ، والعرض الداخلي ، والعرض الخارجي ، نوع المواد ، والحمل الدليل ،حمولة الكسر، يجب التحقق من الطول الإجمالي وعدد الروابط والاتصالات النهائية مقابل رسم مصنع غطاء الفتحة أو عينة أصلية معتمدة. هذا المنتج هو سلسلة محرك / سحب غطاء الفتحة.انها ليست سلسلة مرساة، سلسلة رصيف أو سلسلة رفع للأغراض العامة.

مواصفات سريعة

• نطاق حجم السلسلة: 11 إلى 30 مم → يغطي نطاق الاستبدال المقدم لترتيبات محرك غطاء الباب المختلفة.
• مسافة الرابط / الطول الداخلي: 42 إلى 108 مم → يجب أن تتطابق مع قياس سلسلة العجلات أو الجيب لمنع ضعف التشغيل.
• العرض الداخلي: 12.5 إلى 35 مم → يؤثر على الفضاء من خلال الدلائل والعجلات ومكونات الاتصال.
• الحمل الوقائي: 57 إلى 399 كيلونوتر → مرجعية حمل الإنتاج أو القبول ؛ ليس SWL السلسلة.
• حمولة الكسر: 116 إلى 798 كيلون → الحد الأدنى لقيمة المرجعية من الجدول المقدم، مع مراعاة نوع المواد وقاعدة الاختبار المتفق عليها.
• الكتلة التقريبية: 2.39 إلى 18.22 كجم/م → مفيدة لتحديد الوزن الكلي للسلسلة، والتداول، والتعبئة والشحن.
• البناء: فلاش بوت لحام، سلسلة مفتوحة الحلقة بدون محور → جودة لحام الحلقة والاتساق الأبعاد هي ضوابط التصنيع الرئيسية.
• التشطيب القياسي: الطلاء الأسود → الطلاء ذات اللون أو الغلفاني أو الطلاء الخاص بالمشروع يتطلب تأكيدًا قبل الإنتاج.

المعلمات التقنية الرئيسية

دليل تطابق نظام غطاء الفتحة واستقصاء

الخطوة 1: قدم مصنع غطاء الفتحة، اسم السفينة أو رقم الهيكل، نوع غطاء الفتحة، رمز السلسلة الأصلي ورسم النظام المتاح أو عينة السلسلة.

الخطوة الثانية: تأكيد قطر السلسلة، والمسافة، والعرض الداخلي، والعرض الخارجي، والطول الإجمالي، وعدد الروابط، والروابط النهائية، والمتصلات وأي ترتيب للاتصال.

الخطوة الثالثة: تأكيد الحمل المؤكد المطلوب، وحمل الكسر، ومستوى المواد وقاعدة الاختبار. لا تستخدم الحمل المؤكد أو الحمل الكسر كمحدد حمولة العمل.

الخطوة 4: تأكيد التوافق مع عجلة سلسلة موجودة، عجلة جيب، دليل، وحدة القيادة ومسار تخزين سلسلة قبل طلب سلسلة استبدال.

الخطوة 5: تأكيد النهاية السطحية، بيئة التآكل، ممارسة التشحيم وما إذا كان مطلوبا الطلاء الأسود، واللون الذاتي أو الغلفاني.

الخطوة 6: ذكر الكمية أو الطول الإجمالي، والتعبئة، ونطاق التفتيش والشهادة، والوجهة، والوقت المطلوب للتسليم، ومتطلبات الفئة.

بناء السلسلة

Calibrated open links | Flash butt welded link joint | Controlled chain diameter and pitch | Defined inside and outside width | Continuous chain length | Optional end link or connecting arrangement | Black painted or project-specified finish

مزايا التصنيع وتحقق الحمل والصيانة

• توفر اللحام بالفلاش بوت هيكل وصلة لحام مستمرة ؛ يجب التحكم في محاذاة اللحام والتقطيع والمنطقة المتأثرة بالحرارة بموجب عملية التصنيع المعتمدة.
• يتم التحقق من قطر السلسلة وارتفاعها وعرض الروابط باعتبارها هندسة مطابقة لأن التفاعل المستمر مع عجلة السلسلة ضروري للسير السلس لغطاء الباب.
• يمكن التحكم في متطلبات تتبع المواد ومعالجة الحرارة بالشرائح عندما يتم ذكر نوع أو مستوى صلب معين في مواصفات الشراء.
• يمكن ترتيب اختبار الحمل المؤكد والحمل المدمر للكسر وفقًا لخطة التفتيش والاختبار المتفق عليها ؛ يجب تأكيد تواتر الاختبار وقاعدة القبول قبل الإنتاج.
• يجب التحقق من سلسلة الاستبدال مع عجلات السلسلة والجيبات والإرشادات والإصلاحات من أجل التآكل والارتداء غير الطبيعي أو عدم مطابقة الموقع أو أسطح التشغيل التالفة.
• يجب أن تركز الفحص الروتيني على ارتداء تاج الروابط، وفقدان التآكل، والروابط المنحنية، ومناطق اللحام المكسورة، والتشوهات المحلية وتوسيع المدى المتراكم.

سمات مخصصة

• وظيفة المنتج: محرك غطاء الباب / سلسلة السحب → ينقل قوة السحب في آلية مفتوحة ومغلقة متوافقة.
• حجم السلسلة: 11 / 14 / 15 / 16 / 18 / 19 / 20 / 22 / 30 مم → حدد من خلال هندسة الرابط الكامل ورسم النظام.
• هندسة الرابط: تشكيلات متعددة A / B / C → نفس قطر السلسلة قد يكون لها ارتفاع مختلف وعرض وكتلة.
• المواد: الفولاذ الكربوني → 20Mn2، 20MnV أو الصفات الأخرى يمكن مناقشتها ولكن يجب تأكيدها من خلال مواصفات الطلب.
• طريقة التصنيع: الروابط المطاوئة بالفلاش بوت → المعايير الأبعاد ونوعية اللحام هي النقاط الرئيسية للتفتيش.
• المعالجة السطحية: الطلاء الأسود على أساس الموردة → اللون الذاتي ، التصميم العادي أو التصميم الساخن محدد للمشروع.
• بيانات الحمل: الحمل المؤكد وحمل الكسر → القيم المؤهلة ، وليس SWL أو WLL.
• شكل التوريد: يجب تحديد طول القطع أو الحلقة الكاملة أو تجميع السلسلة الخاصة بالنظام → التركيبات النهائية وطريقة الارتباط.
• التعبئة والتغليف: علبة خشبية أو كرتون أو طبل أو منصة → يتم اختيارها حسب طول السلسلة، ووزن الوحدة، والتشطيب وطريقة النقل.

كيف يعمل

Drive unit applies pulling force → Chain engages the chain wheel / pocket arrangement → Link-by-link movement transfers force along the chain path → Hatch cover rolls or travels through its designed opening or closing sequence → Chain returns to the storage or guide arrangement

التطبيقات

Chain-driven cargo hatch cover systems | Drag-type hatch cover arrangements | Side-rolling hatch cover pull systems | Rolling hatch cover replacement projects | Bulk carriers | General cargo vessels | Ship repair and retrofit

التفتيش والاختبار والتوثيق

يمكن ترتيب الفحص الأبعاد، واختبار إثبات الحمل، واختبار تحطم الحمل، وشهادات المواد ووثائق اختبار الشركة المصنعة وفقا لمواصفات الشراء.تتوفر فحص التصنيف عند الطلب وتظل خاضعة لقواعد المجتمع المعمول بها، نطاق الاختبار المعتمد وحضور المسح.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: ما هي المعلومات المطلوبة لاستبدال سلسلة غطاء فتحة موجودة؟

ج1: قدم رمز المصنع الأصلي أو سلسلة، قطر السلسلة، والمسافة، والعرض الداخلي والخارجي، والطول الإجمالي أو عدد الروابط، والاتصال النهائي، والحملات المطلوبة والرسم أو العينة التمثيلية.وينبغي أيضا التحقق من حالة عجلة السلسلة والدليل.

السؤال 2: هل يمكن استخدام الحمل المقاوم أو الحمل المتقطع كسلسلة SWL؟

ج2: لا. الحمل المؤكد وحمل الكسر هي مرجعيات الاختبار أو القوة. إنها ليست حدًا للحمل العملي.يجب أن يحدد مصمم نظام غطاء الفتحة أو صانع المعدات الأصلية الحمل التشغيلي والهامش التصميمي المطلوب.

السؤال 3: هل يمكن خلط قسم سلسلة جديد مع سلسلة متعبة موجودة؟

ج3: فقط بعد تأكيد الهندسة. السلسلة المستخدمة قد يكون لها تآكل، واللبس وتطويل المدى التي تسبب عدم مساواة التفاعل بين السلسلة والعجلة.استبدال سلسلة كاملة أو قسم متطابق تم التحقق منه يكون أكثر أمانًا عادة من المنشأة المختلطة غير المقدمة للتقييم.
