عجلة حديدية ذات عجلة واحدة مع غطاء الغبار لمرفق السفينة CB / T 3861 عجلة الصلب اللاصق من النوع A
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 3861-2011 | يكتب: | سي بي/تي 3861-2011 نموذج أ |
|---|---|---|---|
| أقطار الأسطوانة: | 100 ~ 450 ملم | رقم الأسطوانة: | عجلة واحدة |
| وزن الأسطوانة: | 9.9 ~ 462 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، BKI، IRS، RS، إلخ |
| إبراز: | أسطوانة واحدة fairlead CB / T 3861-2011,CB / T 3861-2011 الأسطوانة البحرية fairlead,CCS CB / T 3861-2011 الأسطوانة البحرية fairlead |
||
منتوج وصف
بكرة مفردة مع غطاء غبار لرسو السفن | CB/T 3861 نوع أ الأسطوانة الفولاذية المصبوبة
نظرة عامة على المنتج
إن سلسلة CB/T 3861-2011 من النوع A ذات الأسطوانة المفردة مع غطاء غبار عبارة عن دليل حبل إرساء السفينة باستخدام بكرة رأسية واحدة بدون قاعدة. يتم استخدامه لتوجيه حبل الألياف أو حبل الأسلاك الفولاذية على سطح السفينة أو مواضع إرساء الحصن حيث تحتاج زاوية قيادة الحبل إلى إعادة توجيه متحكم بها مع انخفاض الاتصال المنزلق. يمكن أيضًا ترتيب بكرتين أو ثلاث بكرات مفردة كمجموعة واحدة عندما يتطلب تخطيط الإرساء توجيه الحبل من اتجاهات مختلفة.
تركز هذه الصفحة على جودة تشغيل الأسطوانة الفولاذية المصبوبة، والعمود، والجلبة النحاسية، وحالة التشحيم، ووظيفة الحماية لغطاء الغبار العلوي. يجب اختيار السلك العادل وفقًا لقطر الأسطوانة، وSWL، ونوع الحبل، وقطر الحبل، وموضع التثبيت، واتجاه سلك الحبل، وهيكل السفينة، ومعالجة السطح، ومتطلبات الشهادة. إنه دليل حبل الإرساء ولا ينبغي معاملته كجهاز رفع.
مواصفات سريعة
- المعيار والنوع: CB/T 3861-2011 النموذج A/النوع A → رأس عادل ذو أسطوانة واحدة مع غطاء غبار لتوجيه حبل إرساء السفن.
- نطاق قطر الأسطوانة: 100-450 مم ← يغطي مواضع توجيه حبال الإرساء الصغيرة إلى الكبيرة وفقًا لترتيب السفينة.
- نطاق SWL: 54–617 كيلو نيوتن ← يتم توفير أساس حمل العمل العادل لاختيار المنتج؛ لا ينبغي أن تكون مختلطة مع حمولة كسر الحبل.
- نطاق الحبل المرجعي: حبل ليفي 28-80 مم و6 × 37 حبل سلكي فولاذي 12.0-44.0 مم → يساعد على مطابقة قطر الحبل مع حجم الأسطوانة.
- ترتيب الأسطوانة: بكرة واحدة بدون قاعدة ← يمكن استخدام بكرتين أو ثلاث بكرات كمجموعة عندما يحتاج مسار الحبل إلى توجيه متعدد الزوايا.
- مكونات التشغيل: أسطوانة فولاذية مصبوبة، عمود قوي، جلبة نحاسية، وواجهة تشحيم → تدعم الدوران المرن وتقليل احتكاك الحبل.
- غطاء الغبار: غطاء حماية علوي فوق مجموعة الأسطوانة ← يساعد على تقليل التعرض المباشر للعمود العلوي ومنطقة الأدغال لرذاذ الملح والأوساخ والتآكل.
- المعالجة السطحية: تفجير Sa 2.5 + طلاء إيبوكسي تمهيدي، مجلفن، مصقول، أو مخصص ← طلاء نهائي لمتابعة متطلبات المشروع.
المعلمات التقنية الرئيسية
بيانات اختيار صفحة الويب الرئيسية لـ CB/T 3861-2011 من النوع A ذات الأسطوانة المفردة مع غطاء غبار. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك.
| ضياء الأسطوانة. |
SWL كن |
حبل الألياف ضياء. |
SWR ضياء. 6 × 37 (1770 ميجاباسكال) | د1 | د2 | ح | ح | د | س | ك | ك1 |
وزن كجم |
|
| 100 | 54 | 28 | 12. 0 | 160 | 45 | 128 | 114 | 50 |
3 |
5 | 9.9 | ||
| 150 | 127 | 32 | 16. 0 | 240 | 65 | 2l1 | 170 | 75 | ز | 7 | 33.8 | ||
| 200 | 191 | 40 | 20.0 | 310 | 85 | 251 | 209 | 95 |
10 |
8 |
68. 0 | ||
| 250 | 274 | 45 | 24.0 | 380 | 95 | 298 | 249 | 110 |
4 |
114 | |||
| 300 | 323 | 50 | 28.0 | 440 | 115 | 321 | 270 | 125 |
13 |
10 |
168 | ||
| 350 | 431 | 55 | 34. 0 | 500 | 130 | 346 | 293 | 145 | 248 | ||||
| 400 | 559 | 65 | 40.0 | 560 | 145 | 375 | 316 | 160 |
5 |
14 |
12 |
355 | |
| 450 | 617 | 80 | 44.0 | 620 | 160 | 391 | 330 | 175 | 462 | ||||
دليل الاختيار والاستعلام
الخطوة 1: تأكيد CB/T 3861-2011 النموذج A / النوع A وقطر الأسطوانة المطلوب من 100 إلى 450 ملم وفقًا لترتيب إرساء السفينة.
الخطوة 2: تأكيد نوع الحبل، وقطر حبل الألياف أو قطر حبل الأسلاك الفولاذية 6 × 37، وأساس تحميل المشروع. لا تعامل حمل كسر الحبل على أنه SWL من الرصاص العادل دون مراجعة التصميم.
الخطوة 3: تأكد ما إذا كان المشروع يحتاج إلى أسطوانة واحدة، أو مجموعة ذات بكرتين، أو مجموعة ذات ثلاث بكرات، بما في ذلك اتجاه سلك الحبل، وموضع التثبيت، والمساحة المتاحة.
الخطوة 4: تأكيد متطلبات المواد للأسطوانة، والعمود، وغطاء الغبار، والجلبة النحاسية. يجب أن تتبع درجة المواد النهائية وإمكانية التتبع مواصفات الطلب.
الخطوة 5: تأكيد معالجة السطح: تفجير Sa 2.5 + طلاء إيبوكسي تمهيدي، تشطيب مجلفن، سطح من الفولاذ المقاوم للصدأ المصقول، أو أي نظام طلاء محدد آخر.
الخطوة 6: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة المُصنع، أو شهادة المواد، أو شهادة الفئة، أو فحص الشهود، أو أي متطلبات فحص أخرى خاصة بالمشروع.
الخطوة 7: تقديم الكمية ونوع السفينة ورسم التثبيت أو الصورة المرجعية ووجهة التسليم ووقت التسليم المطلوب.
بناء
غطاء غبار علوي | أسطوانة فولاذية مصبوبة | رمح عمودي | شجيرة النحاس | واجهة التشحيم | نصف قطر ملامسة الحبل السلس | بكرة واحدة بدون قاعدة | ترتيب التركيب الخاص بالمشروع
مزايا الصب والعمود والتشحيم
- يركز بناء الأسطوانة الفولاذية المصبوبة على جودة الصب التي يتم التحكم فيها، ودقة الأبعاد، وسطح أملس ملامس للحبل لتوجيه حبل الإرساء.
- يجب أن تدور الأسطوانة بحرية حول العمود والشجيرة النحاسية. يقلل الدوران المرن من الاحتكاك المنزلق في منطقة ملامسة الحبل ويساعد على الحد من تآكل سطح الحبل أثناء عمليات الإرساء.
- تعد قوة العمود، وخلوص الشجيرة، وملاءمة العمود مع الشجيرة أمرًا مهمًا للدوران المستقر في ظل زوايا قيادة الحبل المتغيرة. يجب تأكيد تفاصيل العمود والجلبة النهائية من خلال رسم المشروع أو المتطلبات القياسية.
- يمكن توفير جلبة محددة من سبائك النحاس وفقًا لمتطلبات الطلب، مما يساعد في الحفاظ على اتصال المحمل المستقر والوصول العملي للصيانة عند تطبيق التشحيم بشكل صحيح.
- يساعد غطاء الغبار العلوي على تقليل رذاذ الملح المباشر، ومياه الأمطار، والغبار، وتلوث السطح الذي يدخل إلى منطقة التشغيل العلوية، مما يدعم مقاومة أفضل للتآكل وفترات صيانة أطول.
- يجب الحفاظ على حالة التشحيم أثناء الخدمة. يساعد التشحيم المناسب على منع تشنج الأسطوانة ويقلل من خطر تلف الحبل الناتج عن عدم دوران الأسطوانة.
- يسمح التصميم ذو الأسطوانة الواحدة بدون قاعدة لأحواض بناء السفن أو المصممين بدمج وحدتين أو ثلاث وحدات في ترتيب واحد عندما يتطلب مسار حبل الإرساء التوجيه من عدة اتجاهات.
السمات المخصصة
- المعيار: CB/T 3861-2011 → يستخدم عندما يتطلب رسم السفينة أو مواصفات حوض بناء السفن أبعاد CB/T 3861 Type A ذات الأسطوانة العادلة.
- النوع: النموذج A / النوع A → رأس دوار واحد مع غطاء غبار علوي وبدون قاعدة.
- رقم الأسطوانة: يمكن استخدام الأسطوانة المفردة ← بمفردها أو مع بكرتين أو ثلاث بكرات وفقًا لاتجاه سلك الحبل.
- قطر الأسطوانة: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 مم → اختر وفقًا لقطر الحبل، وSWL، ومساحة التثبيت.
- SWL: 54–617 كيلو نيوتن → قيمة حمل العمل المقدمة لاختيار الرصاص العادل؛ يجب التعامل مع حبل MBL وحمل الاختبار وعامل أمان المشروع بشكل منفصل.
- المواد: الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، أو الحديد الزهر العقدي ← يجب تأكيد درجات المواد النهائية للأسطوانة والعمود والجلبة والغطاء قبل الإنتاج.
- بوش النحاسي: متوفر وفقًا لمواصفات المشروع ← يجب تأكيد درجة المواد وتصميم الأخدود وتفاصيل التشحيم إذا لزم الأمر للفحص.
- غطاء الغبار: الغطاء العلوي لتجميع الأسطوانة ← يساعد على حماية العمود العلوي ومنطقة الأدغال من التعرض للبيئة البحرية.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة تمهيدية من مادة الإيبوكسي بطبقة واحدة، معالجة مجلفنة أو مصقولة أو مخصصة ← التشطيب النهائي يتبع متطلبات طلاء السفينة أو الحماية من التآكل.
- التخصيص: متاح → يجب مراجعة المواد غير القياسية أو الطلاء أو الفحص أو تعديل الرسم وفقًا لمتطلبات المشروع والفئة.
كيف يعمل
يقترب حبل الإرساء من الرصاص ← يتصل الحبل بالأسطوانة الدوارة الملساء ← تدور الأسطوانة حول العمود والجلبة النحاسية ← يقلل التشحيم من احتكاك العمود بالجلبة ← غطاء الغبار يحمي منطقة التشغيل العلوية ← يتم توجيه اتجاه الحبل مع تقليل تآكل سطح الحبل
التطبيقات
محطات رسو السفن | توجيه حبل سطح السفينة | ترتيبات الرصاص حبل حصن | زوارق القطر | زوارق العمل | سفن الشحن | ناقلات | ناقلات البضائع السائبة | مشاريع البناء الجديد | مشاريع الإصلاح والاستبدال
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

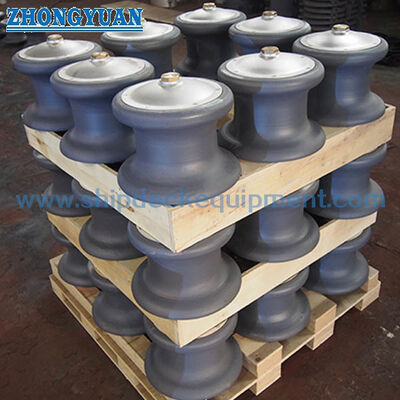

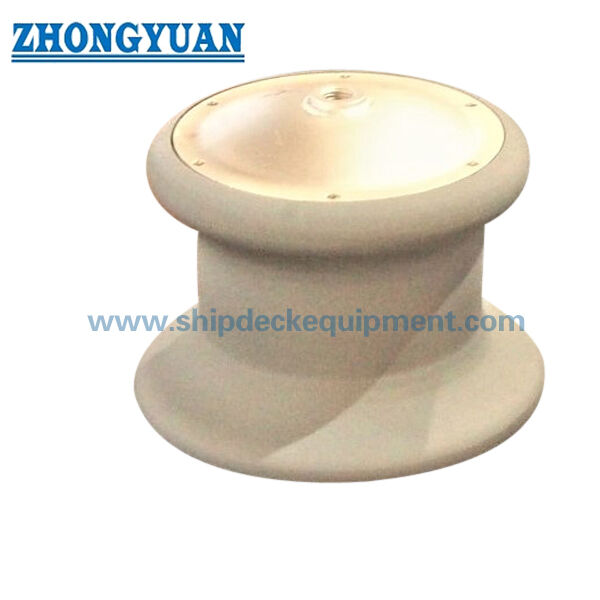

الرسم والصور
التعليمات
س1: كيف يجب اختيار قطر الأسطوانة الصحيح؟
A1: حدد قطر الأسطوانة وفقًا لنوع الحبل، وقطر الحبل، ومتطلبات SWL، واتجاه سلك الحبل، ومساحة التثبيت، ورسم ترتيب إرساء السفينة. بالنسبة للترتيبات المجمعة، يجب أيضًا تأكيد الموضع النسبي لكل بكرة.
س2: ما أهمية العمود والجلبة النحاسية والتشحيم؟
A2: تؤثر هذه الأجزاء على ما إذا كانت الأسطوانة تدور بحرية تحت ملامسة الحبل. يمكن أن يؤدي العمود المتوافق جيدًا والجلبة النحاسية مع التشحيم المناسب إلى تقليل الاحتكاك المنزلق، والمساعدة في حماية سطح حبل الإرساء، وتقليل خطر احتجاز الأسطوانة أثناء التشغيل.
س3: هل يمكن توفير شهادات الفصل مع هذا الدليل؟
ج3: يمكن ترتيب شهادات الفئة أو فحص الشهود وفقًا لنطاق الطلب ومتطلبات المشروع. يجب تأكيد المجتمع الطبقي المطلوب وإمكانية تتبع المواد وعناصر الفحص ونوع الشهادة قبل عرض الأسعار.
