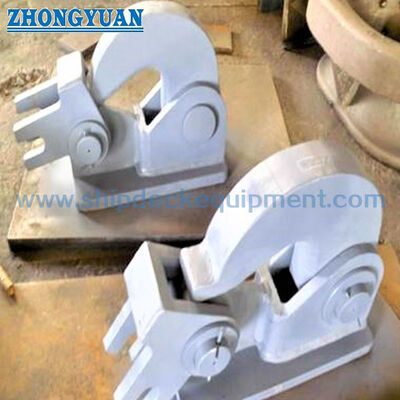

نوع المسمار أداة إطلاق سلسلة المرساة ضغط كابلات محصنة للماء لتركيب سطح السفينة والحاجز (CB 289-81)
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي*289-81 | قطر السلسلة الاسمية: | 25 ملم إلى 122 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. | ||
| إبراز: | محرّر مرساة من النوع اللولبي الفولاذي,أداة تثبيت مرساة من النوع اللولبي CCS,معدات رباط السفن CB 289-81 |
||
منتوج وصف

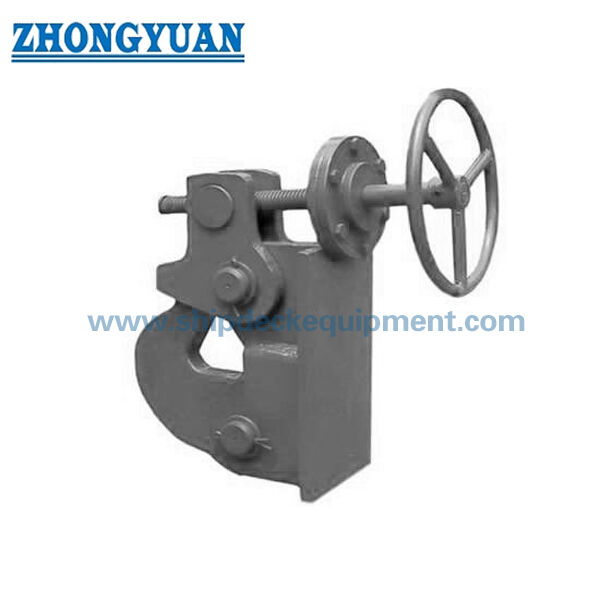

مُحرر سلسلة المرساة من النوع اللولبي | قابض كبل محكم للماء لتركيب سطح السفينة والحاجز (CB 289-81)
نظرة عامة على المنتج
يتم استخدام أداة تحرير سلسلة المرساة من النوع اللولبي CB 289-81، والتي يشار إليها أيضًا باسم أداة تحرير كابل أو أداة تحرير كابل المرساة، لتأمين الوصلة النهائية لسلسلة المرساة والسماح بالتحرير المتحكم عند الحاجة. يمكن ترتيبها على سطح السفينة، أو على حاجز، أو عند حدود خزانة سلسلة المرساة وفقًا لتصميم السفينة، ومساحة التثبيت، ومتطلبات مقاومة الماء، وترتيبات التشغيل.
يغطي مفتاح ربط الكابل الذي يتم تشغيله لولبيًا قطر السلسلة الاسمية من 25 مم إلى 122 مم بناءً على جدول المعلمات المرفق، وهو مذكور لسلاسل المرساة من الدرجة 2 والصف 3. بالنسبة لأحواض بناء السفن، وساحات الإصلاح، وأصحاب السفن، والمشترين الهندسيين، فإن نقاط التأكيد الرئيسية هي حجم السلسلة، ودرجة سلسلة المرساة، وموضع التركيب، واختبار وظيفة مقاومة الماء، وتخليص التشغيل، والمواد، وحماية السطح، ونطاق الشهادة، وما إذا كان رسم المشروع يستدعي CB 289-81 أو مراجعة مؤكدة أخرى.
مواصفات سريعة
- نوع المنتج: أداة تحرير سلسلة المرساة من النوع اللولبي / قابض الكابل ← يؤمن وصلة نهاية سلسلة المرساة ويدعم الإطلاق المتحكم فيه وفقًا لإجراءات السفينة.
- المعيار الفني: CB 289-81 كما تم توفيره → يجب تأكيد المراجعة القياسية الدقيقة إذا كانت وثيقة المشروع تشير أيضًا إلى CB* 289-91.
- نطاق قطر السلسلة الاسمي: من 25 مم إلى 122 مم → يغطي العديد من أحجام سلسلة المرساة للسفن الصغيرة وزوارق القطر وزوارق العمل والسفن الداخلية وأنواع السفن الأخرى عندما يتطابق رسم السفينة.
- درجة السلسلة المطبقة: سلاسل المرساة من الدرجة 2 والصف 3 → يجب التحقق من أبعاد درجة السلسلة والوصلة النهائية قبل الاختيار.
- موضع التثبيت: يجب تأكيد حدود خزانة سطح السفينة أو الحاجز أو سلسلة المرساة → هيكل التركيب وخلوص التشغيل والحدود المقاومة للماء عن طريق الرسم.
- التشغيل: ترتيب ميكانيكي يتم تشغيله بمسمار ← مصمم للتشغيل الدوار العملي وإجراء التحرير / التثبيت الموثوق به عند التثبيت والصيانة بشكل صحيح.
- متطلبات مانعة لتسرب الماء: تم تحديد اختبار وظيفة مانعة لتسرب الماء ← يجب أن تتبع طريقة الاختبار والضغط والمدة ومعايير القبول متطلبات المشروع أو الفصل.
- المواد والتشطيب: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ، مع السفع Sa 2.5 + طلاء إيبوكسي تمهيدي، أو الجلفنة، أو المعالجة السطحية المخصصة حسب الطلب.
المعلمات التقنية الرئيسية
أبعاد اختيار صفحة الويب الرئيسية لمحرر سلسلة المرساة من النوع اللولبي CB 289-81. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. يتم الاحتفاظ بجدول الأبعاد المتوفر الكامل في قسم المرجع الهندسي.
| ضياء السلسلة الاسمية. (مم) | ب | د | ل | L3 | ح | H1 | تقريبا. الوزن (كجم) |
| 25-34 | 120 | 200 | 228 | 140 | 280 | 80 | 20 |
| 37-43 | 140 | 250 | 243 | 145 | 300 | 96 | 36 |
| 45-53 | 180 | 320 | 327 | 197 | 380 | 120 | 78 |
| 57-67 | 220 | 400 | 390 | 225 | 480 | 140 | 104 |
| 72-82 | 235 | 400 | 425 | 250 | 510 | 148 | 149 |
| 87-102 | 250 | 400 | 457 | 272 | 560 | 155 | 183 |
| 107-122 | 270 | 400 | 465 | 285 | 630 | 170 | 225 |
دليل الاختيار والاستعلام
الخطوة 1: قم بتأكيد اسم المنتج والمرجع القياسي: أداة تحرير سلسلة المرساة من النوع اللولبي / مفتاح ربط الكابل، CB 289-81 أو المراجعة الدقيقة المحددة للمشروع.
الخطوة 2: تأكيد النطاق الاسمي لقطر سلسلة المرساة، ودرجة السلسلة، وترتيب الوصلة النهائية/النهاية المر وفقًا لمواصفات سلسلة مرساة السفينة.
الخطوة 3: تأكيد موضع التثبيت: حدود السطح أو الحاجز أو خزانة السلسلة، بما في ذلك المساحة المتاحة واتجاه التشغيل وموضع الفتح والحدود المقاومة للماء.
الخطوة 4: تأكيد متطلبات المواد: الفولاذ C-Mn، أو الفولاذ المقاوم للصدأ، أو أي درجة فولاذية محددة أخرى، بالإضافة إلى أي متطلبات لشهادة المواد.
الخطوة 5: تأكيد معالجة السطح والحماية من التآكل: تفجير Sa 2.5 + طلاء إيبوكسي تمهيدي، تشطيب مجلفن، نظام طلاء نهائي، أو معالجة سطحية مخصصة.
الخطوة 6: تأكيد نطاق الفحص والشهادة قبل عرض الأسعار: اختبار وظيفة مقاومة الماء، أو شهادة الصانع، أو شهادة المواد، أو فحص الفئة، أو فحص الشهود إذا لزم الأمر.
الخطوة 7: قم بتوفير الكمية ونوع السفينة ورسم التثبيت أو الصورة المرجعية ووجهة التسليم ووقت التسليم المطلوب وأي متطلبات لمجتمع التصنيف.
بناء
جسم يعمل بالبراغي | واجهة تثبيت الوصلة النهائية لسلسلة المرساة | اتصال يدوي / تشغيل عن بعد وفقًا لتخطيط السفينة | واجهة تركيب السطح أو الحاجز | ترتيب الختم المقاوم للماء | فحص وطلاء السطح | تنفيذ اختياري من الفولاذ المقاوم للصدأ
مزايا التصميم والتركيب والجودة
- يدعم الهيكل اللولبي التثبيت الميكانيكي التدريجي وتحرير الوصلة الطرفية لسلسلة المرساة، وهو أمر مفيد عندما يتطلب الأمر ترتيبًا بسيطًا وقويًا وصالحًا للخدمة.
- يمكن ترتيب التثبيت على سطح السفينة أو مواضع الحاجز عندما يكون مدعومًا برسم السفينة؛ يجب التحقق من تفاصيل التركيب والتعزيز والحدود المقاومة للماء بواسطة حوض بناء السفن أو مكتب التصميم.
- يسمح نطاق الحجم المتوفر من 25 مم إلى 122 مم بقطر السلسلة باختيار قابض الكابل لأحجام السفن المختلفة، بما في ذلك القوارب الصغيرة وزوارق القطر وزوارق العمل وسفن الخدمة والسفن الداخلية عندما تتطابق مواصفات السلسلة.
- تم إدراج اختبار وظيفة مقاومة الماء في المواصفات المرفقة، مما يجعل تصميم الختم وواجهة التثبيت نقاط شراء وفحص مهمة.
- تتيح خيارات الفولاذ C-Mn والفولاذ المقاوم للصدأ للمشتري مطابقة بيئة التآكل وتوقعات الصيانة ونظام طلاء السفينة وميزانية المشروع.
- يجب فحص مناطق الاتصال الدوارة والمسمارية للتأكد من التشغيل السلس بعد التصنيع ومعالجة السطح والتجميع النهائي لتجنب جهد التشغيل المفرط.
- يمكن ترتيب المعالجة السطحية على شكل سفع Sa 2.5 باستخدام مادة إيبوكسي تمهيدية أو جلفنة أو طلاء مخصص وفقًا لمواصفات طلاء المشروع.
السمات المخصصة
- المعيار: CB 289-81 كما تم توفيره → استخدم هذا المرجع عندما تستدعي مواصفات حوض بناء السفن أو المالك أداة تحرير المرساة من النوع اللولبي.
- اسم المنتج: أداة تحرير سلسلة المرساة من النوع اللولبي / قابض الكابل → يستخدم لتأمين وتحرير رابط نهاية سلسلة المرساة، وليس لخدمة الرفع.
- قطر السلسلة الاسمي: 25-122 مم → يتم الاختيار حسب قطر سلسلة المرساة الفعلي ورسم المشروع.
- درجة سلسلة المرساة: الدرجة 2 / الدرجة 3 → يجب تأكيد أبعاد السلسلة والوصلة النهائية قبل التصنيع.
- التثبيت: حدود سطح السفينة / الحاجز / خزانة السلسلة → يجب أن تتبع واجهة التثبيت والمنطقة المقاومة للماء رسم ترتيب السفينة.
- التشغيل: يجب تأكيد الإصدار الميكانيكي الذي يتم تشغيله بواسطة المسمار → مقبض التشغيل أو القضيب أو تخطيط التشغيل عن بعد وفقًا لتصميم السفينة.
- وظيفة مقاومة للماء: الاختبار مطلوب وفقًا للمواصفات المتوفرة ← طريقة الاختبار ومعايير القبول التي سيتم تأكيدها حسب متطلبات المشروع.
- المواد: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ → يجب تأكيد الدرجة الدقيقة ونطاق الشهادة قبل الطلب.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر إيبوكسي، مجلفن، أو مخصص ← التشطيب النهائي يتبع متطلبات الحماية من التآكل للمشروع.
- متطلبات الشهادة: متاحة وفقًا لمتطلبات المشروع → يجب تأكيد الموافقة على الفئة وفحص الشهود ومستوى الشهادة قبل عرض الأسعار.
كيف يعمل
يتم تثبيت الوصلة الطرفية لسلسلة المرساة بواسطة مشبك الكبل ← تحافظ آلية المسمار على تأمين الوصلة أثناء الخدمة العادية ← يقوم المشغل بإدارة ترتيب المسمار / التحكم من الموضع المحدد عندما يكون التحرير مطلوبًا ← يتم تحرير الوصلة النهائية وفقًا لإجراءات السفينة ← يتم فحص وظيفة مقاومة الماء وفقًا لمتطلبات اختبار المشروع
التطبيقات
السفن الصغيرة | زوارق القطر | زوارق العمل | قوارب الخدمة | زوارق دورية | السفن الحكومية | السفن الداخلية | خزائن سلسلة مرساة | مواضع تأمين نهاية سلسلة مرساة السطح | مواضع تأمين نهاية سلسلة مرساة الحاجز | مشاريع البناء والإصلاح الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، ومتطلبات اختبار مقاومة الماء، وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س 1: كيف ينبغي اختيار أداة تحرير سلسلة المرساة من النوع اللولبي CB 289-81 الصحيحة؟
A1: حدد النموذج حسب قطر سلسلة المرساة الاسمية، ودرجة السلسلة، وترتيب الوصلة النهائية، وموضع التثبيت، وتخليص التشغيل، ورسم السفينة. يغطي الجدول المرفق قطر سلسلة يتراوح من 25 ملم إلى 122 ملم.
Q2: هل يمكن تركيب مفتاح الكابل هذا على كل من مواضع سطح السفينة والحاجز؟
ج2: يمكن ترتيبه على سطح السفينة أو مواضع الحاجز عندما يدعم تصميم السفينة واجهة التثبيت والحدود المقاومة للماء. يجب أن يؤكد حوض بناء السفن أو مكتب التصميم التعزيز وموقع الفتح واتجاه التشغيل ومتطلبات الفحص.
س3: هل يتم توفير شهادات الفئة تلقائيًا مع كل طلب؟
ج3: لا. ينبغي تأكيد الشهادات المتعلقة بالفئة، وفحص الشهود، وإمكانية تتبع المواد، ووثائق اختبار مقاومة الماء قبل عرض الأسعار وترتيبها وفقًا لمتطلبات المشروع وإجراءات الموافقة على الفئة.
