العائمة-النيوماتيكية- المطاطية-الدرع الرئيسي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | حاجز مطاطي مع واقي من ألواح البولي إيثيلين | ينطبق على: | مقدمة وجانب السفينة لمصدات اليخوت |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | درابزين المطاط البحري SGS,درابزين مطاطي بحري مرن,مصد مطاطي لقارب OEM |
||
منتوج وصف

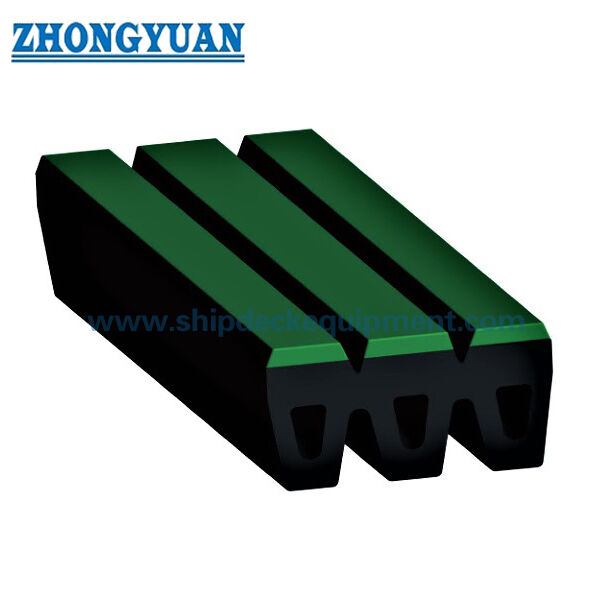

حاجز بحري مطاطي من النوع M مع واقي لوح بولي إيثيلين للحاجز المطاطي البحري لليخوت
نظرة عامة على المنتج
حاجز مطاطي بوجه UHMW-PE لليخوت والقوارب العاملة هو حاجز مطاطي مدمج مثبت على السفينة مع وجه اتصال من البولي إيثيلين منخفض الاحتكاك. يستخدم المقطع العرضي المقدم جسمًا مطاطيًا مصبوبًا مع لوح واجهة UHMW-PE مثبت على سطح الاتصال بالسفينة، مما يقلل من احتكاك المطاط المباشر بالهيكل حيث قد يحدث تلامس انزلاقي متكرر.
تشمل السلسلة المقدمة مقطعين عرضيين اسميين بعرض 240 مم بارتفاعات مطاطية 100 مم و 120 مم. يحدد الرسم المصدر UHMW-PE على وجه الاتصال ويعطي أطوال وحدات قصوى مدرجة تبلغ 490 مم و 710 مم على التوالي.
مواصفات سريعة
- نوع المنتج: حاجز مطاطي مثبت على السفينة مع وجه اتصال UHMW-PE
- المقاطع العرضية الاسمية المقدمة: 240 × 100 مم | 240 × 120 مم
- أقصى طول وحدة مدرج: ≤490 مم | ≤710 مم
- مادة الواجهة: بولي إيثيلين فائق الوزن الجزيئي (UHMW-PE) أسود بكر مثبت بالأشعة فوق البنفسجية
- التطبيق الأساسي: حماية جانب / مقدمة اليخوت والقوارب العاملة والسفن
- مبدأ الاتصال: سطح PE قابل للاستبدال / مثبت ميكانيكيًا منخفض الاحتكاك فوق جسم مطاطي ممتص للطاقة
الهيكل والتكوين
جسم مطاطي صلب مصبوب | وجه أمامي مقطوع | لوح / وسادة واجهة UHMW-PE | واجهة تثبيت ميكانيكية | قاعدة تثبيت جانبية للسفينة. لا يُعتبر المنتج المصدر هو نفس منتج عائلة حواجز قاطرات النوع M الدولية الكبيرة؛ لذلك، تم تسمية صفحته العامة بناءً على البناء الفعلي ذي الواجهة UHMW-PE بدلاً من حرف طراز المصدر.
يوفر سطح الاتصال UHMW-PE واجهة احتكاك أقل ومقاومة تآكل محسنة مقارنة بالاتصال المطاطي المباشر. يتم اختيار سمك PE النهائي، وتفاصيل التثبيت بالغاطس، ومادة المثبت لتناسب هندسة الحاجز المقدم وهيكل السفينة.
المواصفات الفنية الرئيسية:
| الأنواع | الأحجام (مم) | |||||
| B | Bl | H | Hl | h | L | |
| M240X100 | 240 | 177 | 100 | 24 | 18 | W490 |
| M240X120 | 240 | 172 | 120 | 35 | 25 | W710 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد نوع السفينة، موقع المقدمة / الجانب، عرض التثبيت المتاح، وطول الاتصال المحمي المطلوب.
الخطوة 2 - اختر المقطع العرضي 240 × 100 أو 240 × 120 وفقًا للعمق المتاح وهندسة الاستبدال.
الخطوة 3 - تأكيد سمك واجهة UHMW-PE، طريقة التثبيت، مادة المثبت، وما إذا كانت الواجهة يجب أن تكون قابلة للاستبدال أثناء الخدمة.
الخطوة 4 - توفير هيكل دعم جانبي للسفينة / رسم التثبيت وأساس حمل الاتصال المطلوب أو واجب الاحتكاك.
الخطوة 5 - تأكيد الكمية، نطاق الفحص / التوثيق، وجهة التسليم، وتاريخ التسليم المطلوب.
المزايا الهندسية الرئيسية
- يقلل سطح الاتصال UHMW-PE الاحتكاك ويقاوم تآكل الانزلاق على وجه الاتصال بالسفينة.
- يوفر المقطع المطاطي المدمج الامتثال خلف سطح الاحتكاك PE لحماية اليخوت والقوارب العاملة.
- يسمح ارتفاعان مقدمان بالاختيار لأعماق تثبيت مختلفة متاحة دون إنشاء صفحات رقيقة منفصلة.
- يسمح التثبيت الميكانيكي للواجهة بتصميم مكون PE والجسم المطاطي كأجزاء خدمة مميزة.
التركيب وواجهة النظام
يتم تثبيت الجسم المطاطي على هيكل الدعم الجانبي للسفينة، مع وضع واجهة UHMW-PE على وجه الاتصال. يجب أن يتطابق حجم البرغي النهائي، وتفاصيل الغاطس، وسمك PE، وهيكل الدعم، والحماية من التآكل مع رسم السفينة وأحمال الاحتكاك المتوقعة.
الفحص والتوثيق
يشمل التحكم الأساسي في الجودة الفحص البصري، والتحقق من الأبعاد، واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة ادعاء قوة رد فعل / امتصاص طاقة رقمي حيث لا توفر مادة المنتج المقدم أساسًا موثوقًا للأداء في الجداول.
يتم استخدام إرشادات هندسة نظام الحاجز الحالية لتصميم المشروع ومنطق الاختبار، بينما يتم ذكر الموافقة النوعية، وشهادة المنتج، والشهادة من طرف ثالث، ووثائق التصنيف فقط عندما تتم الموافقة على النطاق المقابل وتوثيقه.
التطبيقات
اليخوت | القوارب العاملة | سفن الخدمة | حماية مقدمة السفينة | شرائط احتكاك جانبية | تركيبات حواجز منخفضة الاحتكاك قابلة للاستبدال
الرسومات والصور
الأسئلة الشائعة
س 1: لماذا استخدام UHMW-PE على وجه الاتصال؟ - يوفر سطح احتكاك منخفض المقاومة للتآكل يقلل من احتكاك الانزلاق المطاطي المباشر.
س 2: هل هذه الصفحة هي نفسها حاجز قاطرة من النوع M التقليدي الكبير؟ - لا. المنتج المقدم هو مقطع مطاطي مدمج مع واجهة UHMW-PE؛ تتجنب الصفحة عمدًا استخدام نظام طراز حاجز M لمصنع آخر.
س 3: هل سمك PE ثابت؟ - لا يذكر رسم المنتج المصدر سمكًا قياسيًا. يجب اختياره وتأكيده لحمل الاتصال الفعلي، وتفاوت التآكل، وتفاصيل التثبيت.
