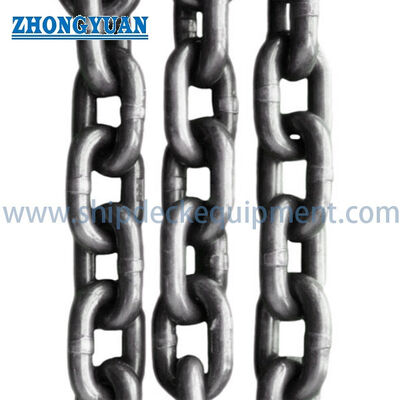

سلسلة رفع من الصلب اللاسلكي من الدرجة 80

سلسلة رفع من الصلب اللاسلكي من الدرجة 80

لمحة عامة عن المنتج

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limit، اختبار الوقاية، ويمكن تتبع المواد، ومكونات رفع متوافقة. يتم تحديد السلسلة الموردة على أنها بنية لحام فلاش-بوت وتتوفر في اتصال قصير، وصلة وسط،وسلسلة الأبعاد الطويلة.

لاستخدام الرفع المهني ، يجب أن يكون نوع السلسلة مطابقًا للمعيار الحاكم ومجموعة الرفع الكاملة.وبالتالي فإن هذه الصفحة تعامل سلسلة الروابط القصيرة باعتبارها التكوين الرئيسي لسلسلة الرفعيتم الاحتفاظ بمجموعات الصلة الوسطى والصلة الطويلة المقدمة كسلسلة سلسلة لحام اختيارية ، ولكن يجب تأكيد استخدامها لرفع السطح من قبل المعيار المعمول به ، WLL المصنع ،سجل الاختبار، وموافقة المشروع قبل العرض أو الاستخدام.

نطاق المنتج والحدود الأمنية

• نطاق المنتج الأساسي: سلسلة الحلزون القصيرة من الصلب اللاصق من الصف 80 للخيوط السلسلة والرفع العام ، مع مراعاة معيار الامتثال المختار ومعدل الحمل المعتمد.
• غير قابلة للتبادل تلقائيًا مع: سلسلة حمولة رفع معايرة، سلسلة نقل، سلسلة ناقلة، سلسلة سحب، سلسلة مرساة، سلسلة ترسانة، أو سلسلة تجارية ذات غرض عام.
• السعة الكاملة للسلسلة تعتمد على السلسلة، الرابط الرئيسي، الرابط الارتباطي، الخطاف، عدد الساقين، زاوية السلسلة، طريقة الارتباط، تناظر الحمل، درجة الحرارة،والقدرة الاسمية لأضعف مكون.
• يحدد الجدول المرفق الحد الأدنى لحمل الكسر. لا يحدد حد الحمل العامل المعتمد، قوة الدليل، طريقة الاختبار، حالة المعالجة الحرارية، أو معيار المنتج الحاكم.

مواصفات سريعة

• نوع المنتج: سلسلة رفع عالية المقاومة لحامية من سبائك الصلب → مخصصة لمجموعات القيود والإعدادات القابلة للتتبع بدلاً من سلسلة الأغراض العامة غير المصنفة.
• درجة الجودة: الدرجة 80 / الدرجة 8 المعلنة من قبل العميل → يجب تأكيد أساس الامتثال النهائي على أنه ISO 3076 أو EN 818-2 أو معيار آخر متفق عليه.
• تكوين الرفع الأساسي: سلسلة الرابط القصير ، 7 × 21 مم إلى 20 × 60 مم → مساحة الرابط المدمجة تدعم هندسة الحبل المتحكم بها والمكونات المتوافقة من الدرجة 80.
• الحد الأدنى من حمولة الكسر: 53 إلى 440 كيلون في نطاق الرابط القصير → MBL هي قيمة اختبار تدميري ولا يجوز تقديمها أو وضع علامة WLL عليها.
• عامل التصميم المحدد: يجب أن يكون الحد الأدنى 4: 1 بين الحد الأدنى لتحمل الكسر والحمل القياسي → WLL النهائي قد تم الإعلان عنه من قبل الشركة المصنعة وتدعمه شهادة الاختبار المعمول بها.
• البناء: السلسلة الدائرية ذات الصلة المطوية بالفلاش بوت → جودة اللحام ، المعالجة الحرارية ، الاتساق الأبعاد ، اختبار الدليل ، والقدرة على التتبع هي ضوابط إنتاجية حاسمة.
• خيارات التشطيب: الطلاء ذو اللون الذاتي أو السوداء أو الطلاء أو الطلاء الخاص بالمشروع → يجب أن يحافظ اختيار الطلاء على مرئية التفتيش والتمييز والخصائص الميكانيكية المعتمدة.
• خيارات الوثائق: شهادة المواد، شهادة اختبار المصنع، سجل إثبات الحمل، اختبار كسر الحمل، وفحص الطرف الثالث → يجب تأكيد النطاق الدقيق قبل الطلب.

المعلمات التقنية الرئيسية

تصنيف الحمل وقاعدة الاختيار

• يجب أن تبقى MBL و WLL منفصلين: يتم تحديد الحد الأدنى لحمل الكسر عن طريق الاختبار التدميري ، في حين أن WLL هو الحد الأقصى للحمل الذي حدده الشركة المصنعة للخدمة في ظل ظروف محددة.
• لا يخلق عامل التصميم الأدنى المذكور 4 في حد ذاته WLL معتمدة. يجب تأكيد المعيار الحاكم ، ودرجة المواد ، والمعالجة الحرارية ، وقوة الدفاع عن الوقود ، وخطة أخذ العينات ، والتمييز.
• بالنسبة لسلسلة القيود، يجب أن تستند تصنيف التجميع إلى التكوين الكامل، بما في ذلك عدد الساقين، الزاوية المضمنة، ونوع القيود، وتوزيع الحمل، وأدنى سلسلة تصنيف.
• السلسلة ذات الروابط القصيرة من الدرجة 8 هي التكوين الذي يتناوله معيار ISO 3076 و EN 818-2 للسلسلة والرفع العام.تتطلب السلسلة المتوسطة والطويلة تطبيقًا قياسيًا ومعيارًا مؤكدًا بشكل منفصل.
• يمكن أن يخلق تحميل الصدمة، والتحميل الجانبي، والتواء، والعقدة، والروابط المؤقتة، والتحميل على الحواف الحادة قوى لا تمثلها جدول MBL المباشر.
• يمكن أن تؤثر درجة الحرارة والتعرض للتآكل والمواد الكيميائية وعملية الطلاء والتكسير والتعرض الحراري السابق على تصنيف الخدمة وفترات التفتيش ؛ هناك حاجة إلى تعليمات محددة للمشروع.

التصنيع والاختبار والتتبع

• يجب أن يتم التحكم في اختيار قضيب السبائك من الصلب السبائك من خلال مواصفات المواد المعتمدة ورقم الحرارة والتركيبة الكيميائية وسجل الخصائص الميكانيكية. يجب تأكيد درجة السبائك الدقيقة.
• يجب أن يحافظ تشكيل الرابط واللحام بالبلاك بوت على هندسة الرابط المتسقة ومنطقة لحام خاضعة للسيطرة دون زعانف حادة أو قطع أو اندماج غير كامل.أو عدم التطابق المفرط الذي يمكن أن يؤثر على التعب والتفتيش.
• المعالجة الحرارية ضرورية لتحقيق الدرجة المحددة من القوة والصلابة 80 دورة الفرن،يجب تسجيل هوية المجموعة وفقًا لخطة الجودة المتفق عليها.
• يجب أن تغطي عمليات التحقق من الأبعاد قطر السلسلة، والزاوية، والعرض الداخلي، والعرض الخارجي، وتشوه الرابط، والكتلة لكل متر على الرسم المعتمد أو التسامحات القياسية.
• يجب أن يتبع اختبار الحمل المؤكد، واختبار حمل كسر العينة، والفحص البصري، وأي اختبار إضافي غير مدمر المعيار المحدد، وخطة التفتيش والفحص.ومتطلبات المشتري.
• يجب أن تربط علامة المجموعة والتوثيق السلسلة النهائية بالمادة ومعالجة الحرارة والإنتاج والاختبار وسجلات التفتيش.يتطلب تجميع الحبل النهائي تعريفه الخاص ووضع علامة على السعة القياسية.
• لا تعتبر الغلفنة الساخنة أو طلاء البوليمر أو غيرها من عمليات المعالجة الحرارية اللاحقة من عمليات النهاية الافتراضية. إنها تتطلب موافقة العملية وتأكيد أن الخصائص الميكانيكية، والقابلية للتتبع،والقدرة على التفتيش لا تضعف.

تشكيلات السلسلة

• الارتباط القصير: نسبة القوة المدمجة إلى القطر → التركيز المفضل للصفحة للسلسلة 80 والرفع العام حيث يغطي المعيار المختار سلاسل الارتباط القصير.
• الارتباط الأوسط: قد يوفر زيادة طول الارتباط الداخلي → مساحة أكبر للاتصال ، ولكن يجب تأكيد معيار الرفع المعمول به ، WLL ، اختبار الدقة ، والتركيبات المتوافقة.
• الرابط الطويل: مساحة طويلة ذات كتلة أقل لكل متر لعدة أقطار متكافئة → مفيدة لتطبيقات معينة غير قياسية للتعامل أو سلسلة عامة ،ولكن لا يتم الإعلان عنها كسلسلة رفع فوق رأس دون مؤهل.
• تجميع سلسلة الحبل النهائي: سلسلة بالإضافة إلى الرابط الرئيسي ، وروابط الاتصال ، والقرطاسات ، وأجهزة تقصير ، وعلامة تحديد → يتم تقييد تصنيف الجمعية بأدنى مكونها.

دليل الاختيار والتحقيق

الخطوة الأولى: تأكيد الوظيفة المقصودة: مادة القيود السلسلة، مجموعة القيود السلسلة المنتهية، الرفع العام، الصيانة البحرية، القيود، النقل، أو أي تطبيق آخر.واجبات مختلفة تتطلب معايير مختلفة.

الخطوة الثانية: تأكيد المعيار والدرجة الحاكمة: ISO 3076 Grade 8، EN 818-2 Grade 8، ASME / القاعدة التنظيمية المحلية، مواصفات العميل، أو معيار آخر معتمد.

الخطوة 3: قدم التكوين المطلوب لـ WLL و sling: واحد ، اثنين ، ثلاثة ، أو أربعة أقدام ، الطول الفعلي ، زاوية sling ، نوع التثبيت ، هندسة الحمل ، مركز الجاذبية ،وأي حالة اتصال الحافة.

الخطوة 4: حدد سلسلة السلسلة وحجمها: الرابط القصير d × p ، قطر السلسلة ، المدى المطلوب ، الكمية ، وما إذا كانت السلسلة فضفاضة أو محمولة كاملة مطلوبة.

الخطوة 5: تأكيد المكونات النهائية والتوافق: الرابط الرئيسي، ورابط الارتباط، والخطاف، وجهاز تقصير، ورابط النهاية، والقدرة القياسية لكل عنصر.

الخطوة السادسة: تأكيد ظروف التشغيل: نطاق درجة الحرارة، ومياه البحر أو التعرض للمواد الكيميائية، وحماية التآكل، ونظام التفتيش، وأي قيود على الطلاء أو التصبغ.

الخطوة 7: تأكيد الوثائق والتسليم: شهادة المواد، شهادة اختبار الشركة المصنعة، شهادة إثبات الحمل، اختبار الكسر، فحص الطرف الثالث / الفئة، العلامة، التعبئة، الوجهة،وتاريخ التسليم المطلوب.

سمات مخصصة

• فئة المنتج: سلسلة رفع الصلب اللاصق → للتطبيقات المسموح بها للسلسلة والبرامج عندما يتم توفيرها مع المعيار الصحيح والاختبار والتحديد.
• درجة الجودة: الدرجة 80 / الدرجة 8 → يجب تأكيد القياس الدقيق والقاعدة الميكانيكية قبل الاقتباس.
• البناء: السلسلة الدائرية ذات الصلة المطوية بالفلاش → سلامة اللحام ، المعالجة الحرارية ، التحكم الأبعاد ، واختبار دليل هي نقاط الجودة الرئيسية.
• نوع الرابط الأساسي: الرابط القصير → التكوين المعترف به للسلسلة المعدنية من الدرجة 8 بموجب ISO 3076 / EN 818-2.
• أنواع الارتباطات الاختيارية: الارتباطات المتوسطة / الارتباطات الطويلة → طلب وقبول الرفع يتطلب تأكيدًا منفصلًا.
• المواد: الفولاذ المقاوم للصدأ المعالج بالحرارة → نوع الفولاذ الدقيق والكيمياء والمعالجة الحرارية ومتطلبات الصلابة التي يجب تأكيدها.
• التشطيب السطحي: الطلاء ذات اللون / الأسود / الطلاء / المحدد → عملية الطلاء يجب أن تكون متوافقة مع حالة السلسلة المعتمدة.
• عامل السلامة: يجب تأكيد الحد الأدنى 4 المذكور في الشهادة المعتمدة وتحديد الهوية.
• نموذج التوريد: يجب تحديد طول السلسلة المفتوحة أو المجمعة → مكونات التجميع ، والوصول ، و WLL ، والعلامة ، واختبار الدقة.
• نطاق الشهادة: وفقًا لمتطلبات المشروع ، لا تُعتبر مستندات المادة والصانع والحمولة الدقيقة والحمولة المقطوعة ووثائق فحص الطرف الثالث معيارًا ما لم يتم طلبها.

كيف يعمل

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification، التفتيش، والفحص الدوري دعم خدمة مستمرة آمنة

التطبيقات

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

التفتيش والتمييز والاستخدام الآمن

• قبل الاستخدام، فحص السلسلة وجميع المكونات من أجل التآكل، والخدوش، والشقوق، والآلام، والروابط المنحنية أو الممتدة، والحوائط المتضررة، والأضرار الحرارية، والتحديد غير القابل للقراءة، والإصلاحات غير المصرح بها.
• لا تستخدمي السترة دون تعريف دائم وقابل للقراءة يظهر المنتج المطلوب أو معلومات التجميع بموجب المعيار المعمول به واللوائح المحلية.
• أخرج السلسلة من الخدمة عندما يتجاوز الارتداء أو التشوه أو التمدد أو الشقوق أو تلف اللحام أو التعرض للحرارة أو التآكل أو التدهور الآخر حدود الشركة المصنعة أو المعايير الحاكمة.
• لا تصلح سلسلة الرفع من الدرجة 80 عن طريق لحام الميدان، أو الروابط المؤقتة، أو المسامير، أو قضبان، أو المعالجة الحرارية غير المنظمة. يجب أن يتبع الإصلاح وإعادة التأهيل المصنع والمعيار المعمول به.
• احمي السلسلة من الحواف الحادة والحمل الجانبي غير المقصود. تجنب التواء والعقدة والحمل الصدمي والحمل غير المتكافئ بين أرجل السلسلة.
• يجب أن تعكس تواتر التفتيش تواتر الاستخدام وشدة الخدمة ونوع الحمل والبيئة وتاريخ الخدمة السابق. يجب الاحتفاظ بالسجلات وفقًا للإجراءات المنظمة.

الشهادات والوثائق

تتبع المواد، وثائق اختبار الشركة المصنعة، اختبار إثبات الحمل، اختبار كسر الحمل، فحص الأبعاد،ويمكن ترتيب الشهادة من قبل شخص آخر وفقا للمعيار المحدديجب تأكيد توافر الشهادة وصياغتها قبل العرض.

يمكن أن تكون مجتمع التصنيف أو التفتيش المستقل متاحاً للمشاريع البحرية أو البحرية عندما يطلبها المشتري ويتقبلها المجتمع المعني.لا ينبغي تفسير ذلك على أنه موافقة نوعية تلقائية أو أن كل شهادة مدرجة يتم توفيرها مع كل طلب.

متوفرة عند الطلب وفقًا لمتطلبات المشروع / قبول المجتمع: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

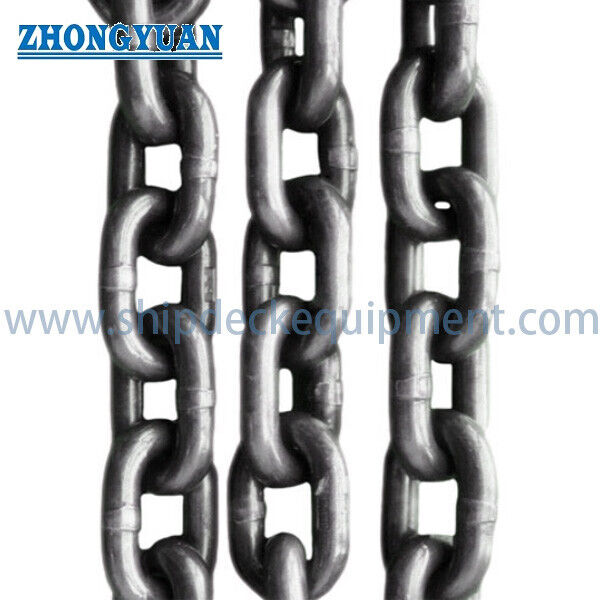

الرسم والصور

الأسئلة الشائعة

السؤال 1: هل يمكن استخدام الحد الأدنى من حمولة الكسر المذكورة كسلسلة WLL؟

ج1: لا. الحد الأدنى لحمل الكسر هو قيمة الاختبار التدميري، في حين أن WLL هو الحمل الخدمي المقياس من قبل الشركة المصنعة بموجب معيار محدد وعامل تصميم. يجب أن يذكر الطلب WLL المطلوب،المعيار الحاكم، ومتطلبات اختبار الاختبار، وتكوين الحبل. يجب أن يظهر WLL النهائي في الوثائق المعتمدة وتعريف المنتج أو الحبل.

السؤال 2: هل يمكن استخدام السلاسل المتوسطة والطويلة المقدمة لرفع السماوات؟

ج2: فقط بعد تأكيد معيار الرفع المعمول به ، والامتثال للدرجة 80 ، و WLL المصنعة من قبل الشركة المصنعة ، وإجراء اختبار الاختبار ، والتسامحات الأبعاد ، والتركيبات المتوافقة.تناول المعايير ISO 3076 و EN 818-2 بشكل خاص سلسلة الروابط القصيرة من الدرجة 8؛ يجب ألا يفترض أن سلسلة الروابط الأخرى المقدمة لها نفس موافقة الرفع.

س3: ما هي المعلومات المطلوبة للحصول على اقتباس موثوق به؟

A3: يُذكر المعيار، أساس الامتثال للدرجة 80، نوع السلسلة وحجمها d × p، WLL المطلوب، سلسلة فضفاضة أو تجميع الحبل، عدد الساقين، الطول الفعلي، زاوية الحبل، الخطافات والروابط الرئيسية.بيئة التشغيل، النهاية، الكمية، نطاق الاختبار والشهادة، وجهة التسليم، والوقت المطلوب للتسليم.
