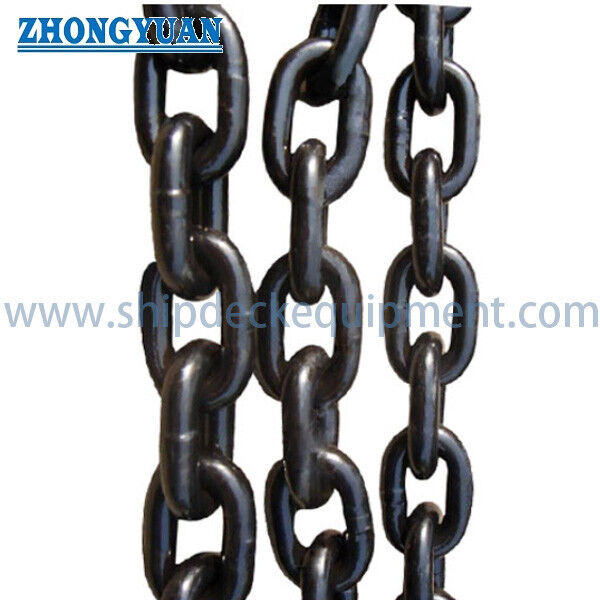

سلسلة شباك الصيد البحرية لأدوات الصيد G80 سلسلة الروابط القصيرة والمتوسطة والطويلة

سلسلة شبكة الجر البحرية لمعدات الصيد | سلسلة G80 قصيرة ومتوسطة وطويلة الوصلات

نظرة عامة على المنتج

سلسلة شبكة الجر البحرية هي سلسلة فولاذية مستديرة ملحومة بالوميض، تُقدم لتجميعات معدات الصيد مثل معدات قاع شبكة الجر، ووزن الشبكة، وخطوط ثقل شبكة التونة، والوصلات، والأقسام المتصلة ذات الصلة، وفقًا لتصميم نظام الصيد الفعلي. تشمل مجموعة المنتجات تكوينات الوصلات القصيرة والمتوسطة والطويلة. تؤثر هندسة الوصلة على كتلة السلسلة لكل متر، والمفصلية، وخلوص الموصل، وطريقة ملاءمة السلسلة لترتيب الشبكة أو التجهيزات، لذا يجب أن يعتمد الاختيار على رسم المعدات المعتمد بدلاً من قطر السلسلة وحده.

تغطي النطاقات المقدمة قطر السلسلة من 7 إلى 28 مم، ووزن الوحدة من 0.83 إلى 14.3 كجم/م، وأحمال الكسر الدنيا من 53 إلى 860 كيلو نيوتن. G80، وعامل أمان أدنى يبلغ 4، وقيم أحمال الكسر هي تسميات منتجات مقدمة من الشركة المصنعة. لا تثبت هذه تلقائيًا حدًا أقصى للحمل التشغيلي لسلسلة الرفع المعتمدة، أو درجة سلسلة المرساة، أو سعة الإرساء المعتمدة من فئة. يجب تأكيد حالة الحمل التطبيقي، والتأثيرات الديناميكية، وبدل التآكل، وتفاصيل الاتصال، ودرجة المواد، والتشطيب، ونطاق الاختبار لكل طلب.

تكوينات السلسلة

• سلسلة الوصلات القصيرة: هندسة وصلات مدمجة وكتلة أعلى نسبيًا لكل متر عند قطر مماثل → مناسبة حيث تكون المسافة بين الوصلات أقرب، أو الحركة المدمجة، أو وزن الشبكة المركز مطلوبًا.
• سلسلة الوصلات المتوسطة: طول وصلة متوسط ووزن وحدة → توفر توازنًا عمليًا بين الضغط والمرونة وخلوص الاتصال.
• سلسلة الوصلات الطويلة: هندسة وصلات أكثر انفتاحًا وكتلة أقل بشكل عام لكل متر عند قطر مماثل → مفيدة حيث يكون خلوص التعليق، أو المفصلية الأكبر، أو وزن السلسلة لكل متر أقل مفضلًا.
• الاختيار النهائي: يجب أن يتطابق نوع الوصلة والقطر والطول المقدم وترتيب النهاية والموصلات مع رسم معدات الصيد ومسار الحمل الفعلي.

مواصفات سريعة

• فئة المنتج: سلسلة جر بحرية / تونة / صيد → سلسلة مستديرة ملحومة لتجميعات شبكات الصيد ومعدات الجر.
• تكوينات الوصلات: قصيرة، متوسطة، وطويلة → تتيح الاختيار حسب ضغط السلسلة، ووزن الوحدة، والحركة، وخلوص الاتصال.
• نطاق قطر السلسلة: 7-28 مم → يغطي ترتيبات وزن الشبكة الخفيفة وصولًا إلى توصيلات معدات الصيد الأكبر ضمن الجدول المقدم.
• نطاق حمل الكسر الأدنى: 53-860 كيلو نيوتن → مرجع شد مقدم من الشركة المصنعة؛ ليس حدًا أقصى للحمل التشغيلي معلنًا للرفع.
• نطاق وزن الوحدة: 0.83-14.3 كجم/م → مهم لوزن الشبكة، والمناولة، والكتلة الإجمالية للمعدات، والتعبئة، وحسابات الشحن.
• البناء: وصلات مستديرة ملحومة بالوميض → جودة اللحام، ومسار المعالجة الحرارية، واتساق الأبعاد هي ضوابط إنتاج رئيسية.
• المادة: فولاذ سبائكي أو فولاذ كربوني مذكور من قبل المورد → يجب تأكيد الدرجة الدقيقة، والتركيب الكيميائي، والمعالجة الحرارية، والخصائص الميكانيكية.
• التشطيب والتسليم: لون ذاتي أو تشطيب محدد؛ صندوق خشب رقائقي، صندوق خشبي، حقيبة، أو أسطوانة فولاذية مع منصة نقالة حسب الطلب.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد الوظيفة الفعلية وموضع التركيب: معدات قاع شبكة الجر، أو معلق السلسلة، أو وزن الشبكة، أو خط ثقل شبكة التونة، أو الوصلة، أو قسم التوصيل، أو تطبيق آخر لمعدات الصيد.

الخطوة 2: اختر الوصلات القصيرة أو المتوسطة أو الطويلة مع القطر الاسمي، ووزن السلسلة المطلوب لكل متر، ومتطلبات الحركة، وخلوص الموصل، ورسم الشبكة أو التجهيزات المعتمد.

الخطوة 3: تأكيد أساس حمل التصميم: التوتر أثناء الخدمة، أحمال السحب أو الاسترجاع، التأثيرات الصدمية والديناميكية، التلامس مع قاع البحر، متطلبات حمل الكسر الأدنى، عامل التصميم، والتآكل المتوقع.

الخطوة 4: تأكيد درجة المواد، ومتطلبات المعالجة الحرارية، وضوابط جودة لحام الوميض، والتشطيب السطحي، والحماية من التآكل، والتعرض لمياه البحر، وأي متطلبات لدرجة حرارة التشغيل.

الخطوة 5: تأكيد الطول الإجمالي أو عدد أطوال السلسلة، وصلات النهاية، وصلات الربط، الأغلال أو التركيبات، التوسيم، الفحص الأبعادي، تقارير الاختبار، وشهادة الفئة إذا لزم الأمر.

الخطوة 6: تقديم الكمية أو إجمالي الأمتار، طريقة الصيد، نوع السفينة، الوجهة، تاريخ التسليم المطلوب، طريقة التعبئة، ورسم مرجعي أو صور للسلسلة الحالية.

الهيكل

قضيب فولاذي مستدير | وصلات قصيرة / متوسطة / طويلة مشكلة | وصلة لحام بالوميض | درجة قوة معالجة حرارياً عند تحديدها | أطوال سلاسل أو تجميعات | وصلات ونهايات سيتم تأكيدها | لون ذاتي أو تشطيب سطحي محدد

مزايا اختيار وهندسة معدات الصيد

• تسمح هندسات الوصلات الثلاث بمطابقة تخطيط السلسلة مع تصميم الشبكة، وتوزيع الكتلة، وحركة الانحناء، ومسافة الاتصال بدلاً من الاختيار حسب قطر القضيب فقط.
• تدعم قيم الوزن لكل متر المقدمة الحسابات الأولية للكتلة الإجمالية للسلسلة لوزن الشبكة، والمناولة، والتخزين، والتعبئة، ومراجعة تحميل السفينة.
• توفر قيم حمل الكسر الأدنى مرجعًا واضحًا للاختيار، بينما تبقي الصفحة حمل الكسر منفصلاً عن حمل العمل وتتجنب مطالبات الرفع غير المدعومة.
• لحام الوميض مناسب لإنتاج الوصلات المستديرة المستمر، ولكن يجب التحكم في إزالة نتوءات اللحام، واتساق اللحام، وأبعاد الوصلات، وعملية المعالجة الحرارية وتوثيقها.
• يجب أن تتطابق السلسلة البديلة مع هندسة الوصلة الحالية وواجهات الموصل. قد تؤدي السلسلة بنفس القطر ولكن بطول وصلة مختلف إلى تغيير الوزن والحركة وتوافق الاتصال.
• يمكن ترتيب تتبع المواد، والفحص الأبعادي، والتحقق من حمل الكسر، وشهادة الطرف الثالث وفقًا لخطة الفحص والاختبار المتفق عليها.

التصنيع، الفحص، ومراقبة الجودة

• المواد الخام: تأكيد درجة الفولاذ، رقم الدفعة، التركيب الكيميائي، وشهادة المواد قبل الإنتاج، خاصة حيث يكون الأداء G80 مطلوبًا.
• تشكيل ولحام الوصلات: التحكم في قطر القضيب، هندسة التشكيل، معلمات لحام الوميض، محاذاة اللحام، وإزالة نتوءات اللحام الضارة.
• المعالجة الحرارية: تأكيد العملية المطلوبة، تتبع الدفعة، فحوصات الصلابة أو الخصائص الميكانيكية، والسجلات المطبقة على المادة ودرجة القوة المختارة.
• الفحص الأبعادي: التحقق من قطر السلسلة، طول الوصلة، العرض الداخلي، العرض الخارجي، وزن الوحدة، الطول الإجمالي المقدم، والتوافق مع التركيبات أو المعدات الحالية.
• اختبار التحميل: تحديد حمل الإثبات، حمل الكسر الأدنى، الاستطالة، تردد أخذ العينات، اختيار قطعة الاختبار، ومتطلبات الشهادة قبل تقديم عرض الأسعار.
• الفحص النهائي والتعبئة: التحقق من حالة السطح، التعريف، الحماية من الصدأ، توسيم طول السلسلة، وزن العبوة، والتعبئة الصالحة للشحن البحري وفقًا لشروط التسليم.

المواد والمعالجة السطحية

تحدد المواصفات المقدمة الفولاذ السبائكي والفولاذ الكربوني. نظرًا لأن أداء G80 يعتمد على درجة المواد الفعلية، وإجراءات اللحام، والمعالجة الحرارية، ونتائج الاختبار، يجب تأكيد تسمية الفولاذ النهائية بدلاً من وصفها فقط بأنها فولاذ كربوني عام.

قد يكون الإمداد القياسي بلون ذاتي أو تشطيب آخر متفق عليه مع العميل. يجب تأكيد الأنظمة المطلية، أو المجلفنة، أو أنظمة الحماية الأخرى من التآكل مع مسار المواد والمعالجة الحرارية. بالنسبة للفولاذ السبائكي عالي القوة، قد تتطلب تحضيرات الطلاء وضوابط هشاشة الهيدروجين اهتمامًا خاصًا. يجب التعامل مع الفولاذ المقاوم للصدأ كخيار مادة منفصل بجدول خصائصه الميكانيكية وحمله الخاص ما لم يتم التحقق منه بالاختبار.

سمات مخصصة

• نوع المنتج: سلسلة جر بحرية / صيد / تونة → اختر الوصف وفقًا لنظام الصيد الفعلي.
• نوع الوصلة: قصيرة / متوسطة / طويلة → يغير هندسة الوصلة، ووزن الوحدة، والحركة، وخلوص الموصل.
• القطر الاسمي: 7-28 مم → اختر مع نوع الوصلة ومتطلبات حمل الكسر الأدنى.
• تسمية القوة: G80 مذكورة من قبل المورد → يجب تأكيد المعيار الحاكم الدقيق، ودرجة المواد، وأساس الاختبار.
• عامل الأمان: الحد الأدنى 4 مذكور من قبل المورد → ليس حدًا أقصى للحمل التشغيلي معلنًا وليس كافيًا بدون أساس تصميم التطبيق.
• التشطيب السطحي: لون ذاتي أو حسب الطلب → يجب تضمين مواصفات الطلاء والحماية من التآكل في أمر الشراء.
• شكل التوريد: أطوال مقطوعة، طول مستمر، أسطوانة، صندوق، حقيبة، أو عبوة منصة نقالة → يجب تأكيد الطول الإجمالي وترتيب النهاية.
• الوثائق: شهادة الصانع، شهادة المواد، تقرير أبعادي، ووثائق اختبار التحميل → متاحة وفقًا لنطاق الطلب المتفق عليه.

كيف تعمل

يتم نشر معدات الصيد → توفر السلسلة الكتلة المحددة، أو وظيفة الاتصال، أو التجهيز → تسمح هندسة الوصلة بالحركة خلال دورة المعدات → تمر أحمال الشد والتلامس عبر الوصلات المستديرة ووصلات اللحام → يتم استرجاع المعدات وتنظيفها وفحصها بحثًا عن التآكل، والتشوه، والتآكل، وتلف اللحام

التطبيقات

معدات قاع شبكة الجر • وزن شبكة الجر ومعلقات السلسلة • خطوط ثقل شبكة التونة • وصلات شبكة الصيد • أقسام توصيل الشبكة والمعدات • سلسلة بديلة لتجميعات الصيد المعتمدة • أنظمة الصيد البحرية وأنظمة الشبكات المستزرعة المختارة بشرط تأكيد التصميم

الشهادات والوثائق

يمكن ترتيب شهادات اختبار الصانع، وشهادات المواد، وتقارير الفحص الأبعادي، وتقارير اختبار حمل الكسر، ووثائق شهادة الطرف الثالث وفقًا لنطاق الطلب. تخضع شهادة جمعية التصنيف لقواعد الجمعية المعمول بها، ونطاق المنتج، وخطة الاختبار المعتمدة، وقبول الفحص؛ لا يُفترض أنها إمداد قياسي.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الصانع.

التعبئة والتسليم

• خيارات التعبئة: صندوق خشب رقائقي، صندوق خشبي أو حقيبة، حقيبة، أسطوانة فولاذية، وتعبئة تصدير على منصة نقالة حسب طول السلسلة، ووزن الوحدة، ومتطلبات العميل.
• تحديد العبوة: اسم المنتج، نوع الوصلة، الحجم الاسمي، الطول المقدم، مرجع الدفعة أو الحرارة، الوزن الصافي، الوزن الإجمالي، ورقم أمر الشراء عند الحاجة.
• حماية النقل: تطبيق حماية مؤقتة من الصدأ، تصريف، تغليف، وتعزيز صالح للشحن البحري مناسب للتخزين والنقل البحري.
• بيانات التسليم: تأكيد إجمالي الأمتار، عدد العبوات، الحد الأقصى لوزن العبوة، قيود الرفع والمناولة، الوجهة، وجدول التسليم المطلوب.

الرسومات والصور

الأسئلة الشائعة

س1: ما هو الفرق العملي بين سلسلة شبكة الجر ذات الوصلات القصيرة والمتوسطة والطويلة؟

ج1: توفر الوصلات القصيرة هندسة مدمجة ووزنًا أعلى بشكل عام لكل متر عند قطر مماثل. توفر الوصلات المتوسطة ترتيبًا وسيطًا. توفر الوصلات الطويلة هندسة أكثر انفتاحًا، وخلوص اتصال أكبر، ووزنًا أقل بشكل عام لكل متر عند قطر مماثل. يعتمد الاختيار الصحيح على رسم الشبكة، وتوزيع الكتلة المطلوب، والحركة، والموصلات، وحالة الحمل.

س2: هل يمكن استخدام سلسلة شبكة الجر G80 المقدمة للرفع؟

ج2: ليس على أساس هذا الجدول وحده. تسمية G80 المقدمة، وعامل الأمان، وأحمال الكسر الدنيا هي بيانات منتج لسلسلة الصيد ولا تثبت تلقائيًا الامتثال لمعايير سلاسل الرفع. يتطلب الرفع أو المناولة العلوية سلسلة رفع محددة ومعتمدة بشكل منفصل مع حد أقصى للحمل التشغيلي معلن، واختبار إثبات، وتوسيم، ووثائق.

س3: ما هي المعلومات المطلوبة لعرض أسعار دقيق؟

ج3: يرجى تقديم طريقة الصيد ووظيفة السلسلة، نوع الوصلة القصيرة/المتوسطة/الطويلة، الحجم الاسمي، الطول الإجمالي أو الكمية، حمل الكسر الأدنى المطلوب، المادة والتشطيب، وصلات النهاية أو التركيبات، نطاق الاختبار والشهادة، متطلبات التعبئة، وجهة التسليم، وقت التسليم المطلوب، ورسم موجود أو تفاصيل عينة السلسلة إذا كانت متاحة.
