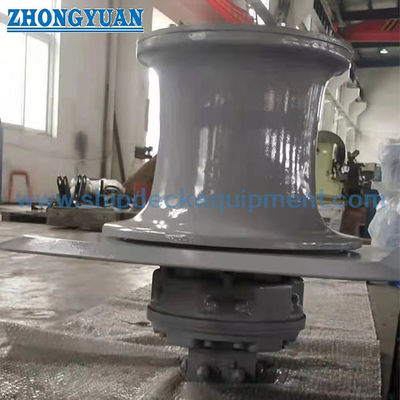

5-250 كيلو نيوتن رافعة كهربائية هيدروليكية لربط السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| وظيفة: | رسو | تحميل العمل: | من 5 كيلو نيوتن إلى 250 كيلو نيوتن |
|---|---|---|---|
| قطر رأس تزييفها: | 200-700 ملم | السرعة (م / دقيقة): | 9-18 م / دقيقة |
| قطر الحبل: | 20 - 80 (مم) | مادة: | الفولاذ المقاوم للصدأ، الكربون الصلب، الصب |
| قوة: | كهربائي هيدروليك، كهربائي | يتحكم: | محلي أو جهاز تحكم عن بعد |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | ||
| إبراز: | الملاحة الهيدروليكية للأسطوانات,الكهرباء الهيدروليكية الرصيف كابستان,الملاحة الكهربائية الهيدروليكية المرفأ كابستان,Electric Hydraulic Mooring Capstan,Marine Electric Hydraulic Mooring Capstan |
||
منتوج وصف

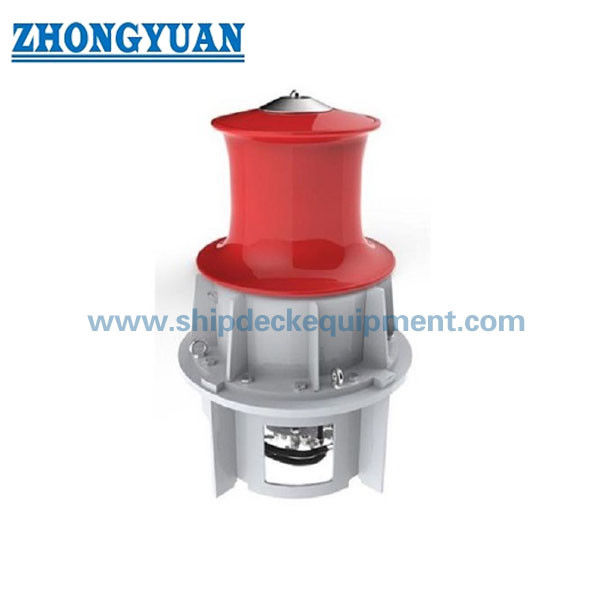

رافعة رباط كهربائية هيدروليكية بقوة 5-250 كيلو نيوتن لمعدات سطح السفينة
نظرة عامة على المنتج
رافعة الرباط البحرية الكهربائية الهيدروليكية هي معدات سطح مدمجة وعالية العزم مصممة للمناولة السريعة والمتحكم فيها لحبال الرباط.
على عكس الرافعات ذات الأسطوانة، توفر الرافعة سحبًا مستمرًا للحبل بدون تخزين، مما يجعلها مثالية للعمليات المتكررة ومهام الرباط المساعدة.
يستخدم هذا النظام على نطاق واسع في قوارب السحب والسفن الصغيرة وكأجهزة مساعدة على السفن الكبيرة حيث تكون المرونة والاستجابة السريعة مطلوبة.
مواصفات سريعة
- الحمل التشغيلي: 5-250 كيلو نيوتن → يحدد قدرة السحب لأحجام السفن المختلفة
- السرعة: 9-18 متر/دقيقة → تحدد كفاءة مناولة الحبل
- قطر رأس اللف: 250-700 مم → يطابق حجم الحبل ويحسن القبضة
- قطر الحبل: 11-46 مم → يضمن التوافق مع نوع الحبل
- نوع المحرك: كهربائي هيدروليكي → يوفر عزم دوران عالي وتحكمًا سلسًا
- نوع التحكم: رافعة / نسبي → يتيح التشغيل الدقيق
- نوع التركيب: عمودي / أفقي → يتكيف مع تصميم السطح
- نطاق الطاقة: 5.5-110 كيلو واط → يعتمد على الحمل التشغيلي
- وضع التشغيل: سحب مستمر → لا يلزم تخزين الأسطوانة
- الشهادات: CCS / ABS / DNV / LR / BV → تلبي المعايير البحرية
المعلمات الفنية الرئيسية
| الحمل التشغيلي (كيلو نيوتن) | السرعة (متر/دقيقة) | قطر الحبل (مم) | قوة المحرك (كيلو واط) |
| 5 | 9-18 | Φ11 | 5.5 |
| 10 | 9-18 | Φ11 | 7.5 |
| 15 | 9-18 | Φ13 | 11 |
| 20 | 9-18 | Φ15 | 15 |
| 30 | 9-18 | Φ17.5 | 18.5 |
| 50 | 9-18 | Φ20.5 | 30 |
| 70 | 9-18 | Φ26 | 45 |
| 100 | 9-18 | Φ28 | 55 |
| 120 | 9-18 | Φ32.5 | 75 |
| 150 | 9-18 | Φ36.5 | 90 |
| 200 | 9-18 | Φ40 | 110 |
| 250 | 9-18 | Φ46 | 110 |
دليل الاختيار
الخطوة 1 - اختر الحمل التشغيلي → يحدد قوة السحب المطلوبة
الخطوة 2 - أكد قطر الحبل → يطابق حجم رأس اللف
الخطوة 3 - أكد السرعة → بناءً على تكرار التشغيل
الخطوة 4 - اختر نوع التحكم → تحكم بالرافعة أو تحكم نسبي
الخطوة 5 - أكد التركيب → تركيب عمودي أو أفقي
الخطوة 6 - أكد الطاقة → بناءً على دورة العمل والحمل
الهيكل والمكونات
رأس اللف | محرك هيدروليكي | مخفض تروس | عمود رئيسي | وحدة طاقة هيدروليكية | وحدة تحكم كهربائية | إطار أساسي
سمات مخصصة
- الحمل التشغيلي: 5-250 كيلو نيوتن → يحدد السعة
- السرعة: 9-18 متر/دقيقة → تحدد كفاءة التشغيل
- قطر الحبل: 11-46 مم → يحدد التوافق
- نوع المحرك: هيدروليكي → يضمن خرج عزم دوران مستقر
- نظام التحكم: نسبي → يتيح التشغيل الدقيق
- نوع التركيب: مثبت على السطح → يحدد تخطيط التركيب
- وضع التشغيل: مستمر → لا يلزم تخزين الحبل
الشهادات: CCS / ABS / DNV / LR → الامتثال للقواعد البحرية
دليل التكوين المخصص والاستعلام
يرجى تقديم الحمل التشغيلي، وقطر الحبل، ومتطلبات السرعة، ونوع التحكم، وظروف التركيب.
سنقدم اختيار النموذج، ورسم الترتيب العام، والمقترح الفني.
كيف تعمل
يقود المحرك الكهربائي المضخة الهيدروليكية، التي تغذي المحرك الهيدروليكي لتدوير رأس اللف.
يلتف الحبل حول رأس الرافعة، ويولد الاحتكاك قوة سحب للتحكم في حركة الخط.
التطبيقات
قوارب السحب | السفن الصغيرة | عمليات السطح المساعدة | مناولة الموانئ | سفن الدعم البحرية
الشهادات والمزايا
معتمدة من CCS / ABS / DNV / LR؛ تصميم مدمج، خرج عزم دوران عالي، تشغيل سريع، صيانة منخفضة، مثالية للاستخدام المتكرر.
الرسومات والصور
رسم الترتيب العام | رسم هيكلي | تخطيط التركيب | صور المنتج
معلومات الطلب
الحد الأدنى لكمية الطلب: وحدة واحدة | وقت التسليم: 60-90 يومًا | الدفع: T/T، L/C | التخصيص: متاح
الأسئلة الشائعة
س 1: الرافعة مقابل الرافعات؟
ج: الرافعة للسحب المستمر بدون تخزين، بينما تشمل الرافعات أسطوانة لتخزين الحبل.
س 2: النوع العمودي أم الأفقي؟
ج: يعتمد على مساحة السطح وتفضيل التشغيل.
