القيادة الكهربائية للسيارة والفينش مع الغجري واحد واحد طبل واحد نهاية منحنية واحدة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| قطر سلسلة المرساة: | Φ90 ملم | التوتر المقدر: | 384.8kn |
|---|---|---|---|
| سرعة العمل: | 9 م / دقيقة | تحميل الطبل: | 385kn |
| تحميل الدعم: | 2629kn | قوة المحرك: | 75/75/30 كيلوواط |
| سرعة الرصيف: | 9/دقيقة | عدد عجلات ربط المرساة: | الغجر المزدوج |
| وقت التنفيذ: | 120 يومًا | فترة الضمان: | عام واحد بعد الولادة |
| اللون: | العميل المحدد | إمدادات الطاقة: | التيار المتردد أحادي المرحلة 110 فولت، 220 فولت، 240 فولت التيار المتردد ثلاثي المرحلة 220 فولت، 380 |
| تعبير: | يتكون أساسا من القاعدة، الإطار الجدار، مزدوج رباط المرسة، طبل كابل مزدوج الزوج، مزدوج المشابكة، مكاب | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، BKI، IRS، RS، إلخ |
| إبراز: | الرافعة الكهربائية,الدرامب الواحد الرافعة,الرافعة الزجاجية,Single Drum Windlass Winch,Single Gypsy Windlass Winch |
||
منتوج وصف

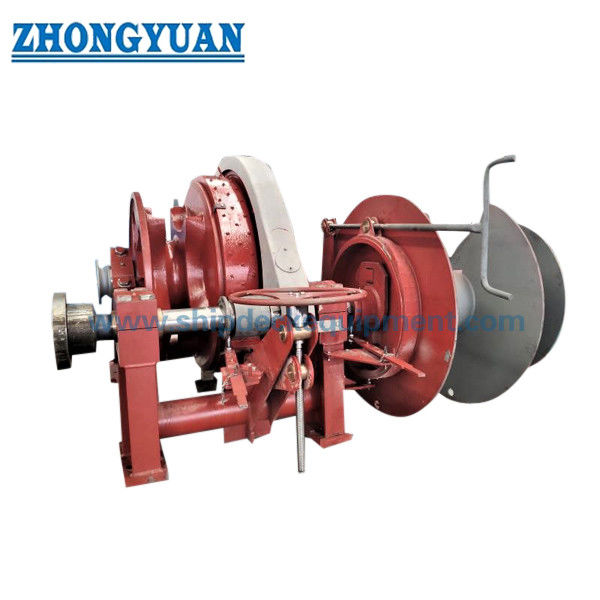

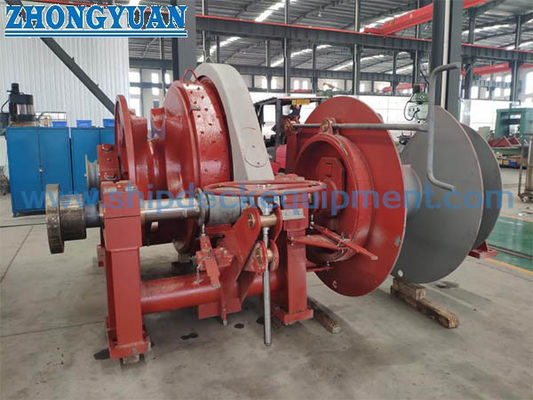

الـ (إلكترونيكدرويد ويندلاس)غجري واحد طبل واحد نهاية منحنية واحدة
الوصف
الجهاز الكهربائي المشترك هو معدات السلامة الرئيسية للسفن والمعدات الهندسية البحرية. من أجل ضمان الموثوقية العالية والطبيعة المتقدمة للجهاز الكهربائي،يتم اختيار النظام من المكونات المحلية أو الدولية عالية الجودة من العلامات التجارية، ويتم تثبيته على سطح السفينة الرئيسي في مقدمة السفينة وآخرة السفينة. يتم استخدامه عندما تستخدم السفينة لرفع المرساة اليسرى واليمينية ، وإسقاط المرساة ،ومراكز على الجانبين الأيمن واليسار من السفينة. تتميز أجهزة الرافعة بالقوة البشرية والكهربائية والهيدروليكية والدزلية ، وما إلى ذلك وفقًا لطريقة الرفع. وفقًا لأساليب التثبيت والتخطيط ، يتم تقسيمها إلى ثلاثة أنواع:الأفقيةالنماذج المستخدمة في السفن التجارية هي النماذج المستخدمة في السفن التجارية. يتم تحديث التكنولوجيا والجودة والخدمة بشكل أفضل.عادة ما يطلق على الرافعات العمودية على قوارب التجارية والقانون الرسمية أو سفن الرحلات البحرية والشراعيات ذات مساحة سطح السفينة الصغيرة.
المواصفات التقنية الرئيسية:
1قطر سلاسل المرساة: Φ90mm
2التوتر الاسمي: 384.8kN
3سرعة العمل: 9m/min
4-حمل الطبول: 385kN
5حمولة الدعم: 2629kN
6قوة المحرك: 75/75/30 كيلوواط
7سرعة الرصيف: 9/دقيقة
8عدد عجلات المرفق: غجري مزدوج
9وقت التنفيذ: 120 يوما
10فترة الضمان: سنة واحدة بعد التسليم
11اللون: المحدد من قبل العميل
12مصدر الطاقة: التيار المتردد أحادي المرحلة 110 فولت، 220 فولت، 240 فولت
التيار المتردد ثلاثي المراحل 220V، 380V، 440V، 660V
13التكوين: يتكون أساسا من قاعدة، الإطار الجدار، المضارب مرساة مزدوجة، طبل كابل زوج منقلبة، مشبك مزدوج، مكابح مزدوج، طبل كابل زوج منقلب، خفض، صندوق التحكم الكهربائي،جهاز التحكم الرئيسي، بوابة مرساة مزدوجة، ومرور مزدوج ومكونات أخرى.
14شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، BKI ، IRS ، RS ، الخ.
التطبيق:
يتم تثبيت المنتج على سطح السفينة الرئيسي للقوات المكلفة بتنفيذ القانون الرسمي وعلى مقدمة السفينة وظهر السفينة. يتم رفع الكابل أو المرساة أثناء الإبحار،و يتم تشديد الكابلات أو ترسيخها عندما تتوقف السفينةإنها معدات أمان للسفن.
الاحتياطات لتركيب وصيانة:
1يجب على المستخدم الاحتفاظ بكتابة التعليمات بشكل صحيح. نحن ندعو أصحاب السفن بإخلاص للتفتيش شخصيا على العملية بأكملها وأدائها من windlass.بعد أن يتم تأكيد أن الـ (windlass) مؤهل، سيتم تعبئتها وشحنها.
2يجب أن يضمن تثبيت الجهاز على السفينة أن زاوية التلف بين سلسلة المرساة والعجلة الرأبية هي 117-120 درجة.
3يجب التأكد من أن العينات الثلاثة (أسطوانة السلسلة ، مكابح السلسلة ، والعجلة) في خط عندما يتم إخراج سلسلة المرساة.
5يجب أن يتم تشغيل المحرك والهيكل والموظفين الكهربائيين وفقاً للتعليماتيجب أن تكون السلاحة قادرة على العمل بشكل مستمر لمدة 30 دقيقة تحت الجهد المسموح به والسرعة المسموح بها، ويجب أن تكون قادرة على العمل بشكل مستمر لمدة دقيقتين تحت تأثير التوتر الزائد الذي لا يقل عن 1.5 مرة من التوتر الاسمي ؛ بالإضافة إلى ذلك ،يجب أن تكون العربة مجهزة أيضاً بجهاز حماية من الإفراط، والتي يمكن أن تدور عند زيادة الحمل إلى سرعة متوسطة.
6إجراء تدريب تقني للمشغلين وفقاً لمتطلبات حوض بناء السفن ومالك السفن
7يجب أن تكون قادرة على الدوران بسلاسة والخلفية أثناء التشغيل وتتطلب التبديل السلس والسريع.
المعلمات التقنية الرئيسية:
| (سلاسل (ديا (ملم) |
العمل الحمل (KN) |
العمل السرعة (m/min) |
سحب الرصيف (KN) |
الرصيف السرعة (m/min) |
طبلة السعة (م) |
المحرك القوة (kw) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥12 | 20 | ≥12 | Φ15*120 | 8.5/3.5 |
| 24/26/28 | 24. 5 / 28. 7 / 33.3 | ≥9 | 20 | ≥12 | Φ15*120 | 8.5/3.5 |
| 30 | 38.3 | ≥9 | 30 | ≥12 | Φ18*150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥9 | 50 | ≥12 | Φ20.5*150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥9 | 50 | ≥12 | Φ20.5*150 | 22/22/16 |
| 44/46/48 | 823/89.9/97.9 | ≥9 | 75 | ≥12 | Φ26*200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/1239 | ≥9 | 75 | ≥15 | Φ26*200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥9 | 75 | ≥15 | Φ26*200 | 45/45/30 |
| 62/64 | 163.4/1741 | ≥9 | 100 | ≥15 | Φ30*200 | 45/45/30 |
| 66/68/70 | 185.1/1965 | ≥9 | 150 | ≥15 | Φ32.5*200 | 60/60/45 |
رسمغجري واحد طبل واحد نهاية منحنية واحدة الكهربائية مدفوعة بمرحلة الهواء الرافعة الرافعة معدات سطح السفينة
