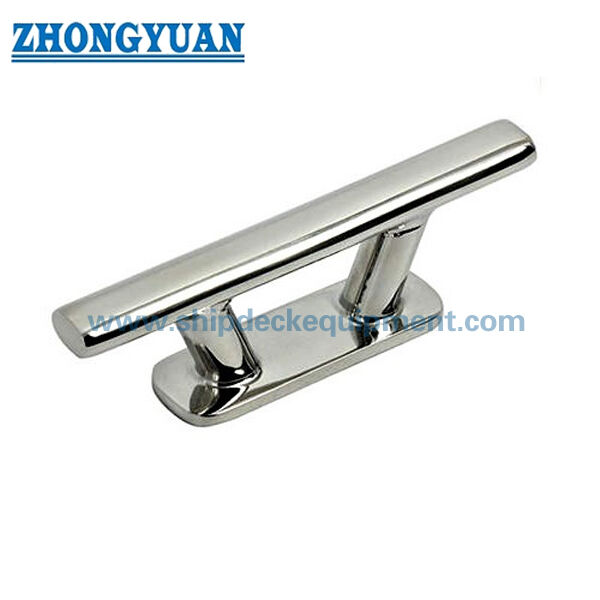

316 الفولاذ المقاوم للصدأ أوبال أنبوب كليت للنقل على سطح اليخوت
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| مادة: | SUS304، SUS304L، SUS316، SUS316L | صنعة: | صب سول السيليكا، مصنع، ملحوم، لوحة، أنبوب |
|---|---|---|---|
| شكل: | الأشكال الاسمية والشكل المخصص | أبعاد: | مخصصة أو وفقا للمعيار |
| معيار: | سي، إسو | ||
| إبراز: | معدات رصيف السفن الرصيف,يخت الفولاذ المقاوم للصدأ,المرفأ المرفق للسفينة |
||
منتوج وصف
316 الفولاذ المقاوم للصدأ أنبوب بيضاوي المربط لرسو سطح اليخوت | الأجهزة البحرية المصقولة بالمرآة
نظرة عامة على المنتج
إن المربط الأنبوبي البيضاوي المصنوع من الفولاذ المقاوم للصدأ 316 عبارة عن مرسى مدمج مثبت على سطح السفينة لليخوت والقوارب الصغيرة وطوافات المارينا وترتيبات تأمين خط الرصيف أو سطح الخدمة الخفيفة. يتم استخدامه لربط خطوط الإرساء والإرساء باستخدام وصلة ربط، بينما يوفر شكل الأنبوب البيضاوي مظهرًا نظيفًا واتصالًا سلسًا باليد وشكلًا عمليًا لتغليف الحبل لليخوت وتجهيزات الحرف الصغيرة.
يجب التعامل مع هذا المنتج كعنصر توريد لأجهزة سطح اليخوت والقوارب، وليس كحاجز رصيف بقوة 50 كيلو نيوتن إلى 2000 كيلو نيوتن ما لم يتم تأكيد تصنيف الحمل الخاص بالمشروع، وتصميم التثبيت، وترتيب لوحة الدعم، وشهادة الاختبار. تغطي السلسلة المتوفرة مرابط الأنبوب البيضاوي SS316 من 150 مم إلى 380 مم، مع تشطيب مصقول كالمرآة واختيار المواد الاختيارية SUS304 / SUS304L / SUS316 / SUS316L وفقًا لمتطلبات التطبيق والمشتريات.
مواصفات سريعة
- نوع المنتج: مربط أنبوب بيضاوي من الفولاذ المقاوم للصدأ ← نقطة تأمين حبل مدمجة لسطح اليخوت، وسطح القارب، والعائم، وخطوط إرساء الرصيف.
- خيارات المواد: SUS304، SUS304L، SUS316، SUS316L → حدد وفقًا للتعرض للتآكل، ومتطلبات المظهر، وميزانية المشروع.
- الدرجة الرئيسية الموردة: SS316 → مناسبة لتطبيقات الأجهزة البحرية حيث يعد رش الملح والتعرض للسطح من اهتمامات الشراء الرئيسية.
- نطاق الحجم: A = 150 / 200 / 250 / 300 / 380 مم → يسمح بالمطابقة مع حجم اليخت، ومساحة السطح المتاحة، ومتطلبات التعامل مع الحبال.
- البعد D المرجعي: 90 / 120 / 150 / 161 / 200 مم → مفيد لفحص تخطيط سطح السفينة، وإزالة التفاف الحبل، ومطابقة صورة / رسم المنتج.
- خيارات التصنيع: صب سول السيليكا، أو تصنيعها، أو لحامها، أو تصنيعها من الألواح، أو الأنابيب ← يجب أن تتبع طريقة الإنتاج النهائية نطاق الرسم والطلب.
- تشطيب السطح: مصقول بالمرآة ← يحسن المظهر ويقلل من التلامس المحلي الخشن على الحبال التي يتم التعامل معها وأسطح أجهزة سطح السفينة.
- بيان التحميل: لم يتم توفير حمل العمل / حمل الكسر → لا تعامل المربط على أنه مصنف للحمل حتى يتم تأكيد بيانات الاختبار والمثبتات ولوحة الدعم وهيكل التثبيت.
المعلمات التقنية الرئيسية
| SS316 المربط الأنبوبي البيضاوي | ||
| SFNO | أ (مم) | د (مم) |
| س F30301-1 | 150 | 90 |
| SF30301-2 | 200 | 120 |
| SF30301-3 | 250 | 150 |
| SF30301-4 | 300 | 161 |
| SF30301-5 | 380 | 200 |
دليل الاختيار والاستعلام
- الخطوة 1: قم بتأكيد نوع المنتج على أنه مربط الأنبوب البيضاوي SS316 وحدد الطراز SF30301-1 إلى SF30301-5 وفقًا للبعد ومساحة السطح.
- الخطوة 2: تأكيد الطلب: سطح اليخت، أو سطح القارب الصغير، أو سفينة العطاء، أو عائم المارينا، أو الرصيف، أو موقع التجهيز للخدمة الخفيفة.
- الخطوة 3: تأكد من حجم الحبل، ومواد الخط، وحالة الإرساء المتوقعة، وما إذا كان هناك حاجة إلى تصنيف الحمولة أو تقرير الاختبار المدمر.
- الخطوة 4: تأكيد متطلبات المواد: SUS304 / SUS304L / SUS316 / SUS316L، وما إذا كانت شهادة المواد مطلوبة مع الطلب.
- الخطوة 5: تأكيد الانتهاء من السطح: مرآة مصقولة كمرجع قياسي، أو غيرها من متطلبات التلميع / التخميل إذا تم تحديدها.
- الخطوة 6: تأكيد معلومات التركيب: رسم فتحة الترباس، وحجم التثبيت، ولوحة الدعم، وسمك السطح، واتجاه التثبيت، والوصول المتاح للجانب السفلي.
- الخطوة 7: قم بتوفير الكمية ووجهة التسليم ومتطلبات التعبئة ووقت التسليم المطلوب والصورة المرجعية والرسم إذا كان ذلك متاحًا.
بناء
جسم من الفولاذ المقاوم للصدأ المصقول كالمرآة | ملف تعريف المربط الأنبوبي البيضاوي | سطح أملس للتلامس بالحبل والتلامس اليدوي | سطح السفينة / واجهة تركيب قفص الاتهام | سيتم تأكيد منطقة التثبيت المخفية أو من خلال الترباس | شكل أو حجم مخصص اختياري وفقًا للرسم
مزايا الأجهزة والهندسة المصنوعة من الفولاذ المقاوم للصدأ
- يتم اختيار SS316 بشكل شائع لأجهزة سطح اليخوت والقوارب حيث يعد رش الملح والتعامل الرطب والاحتفاظ بالمظهر من عوامل الشراء المهمة.
- توفر هندسة الأنبوب البيضاوي شكلًا سلسًا يلتف حول الحبل ومظهرًا نظيفًا على طراز اليخوت، وهو مناسب لمواقع الأجهزة المرئية على سطح السفينة.
- يعمل تلميع المرآة على تحسين نظافة السطح وتقليل نقاط الاتصال الخشنة، ولكن يجب التأكد من جودة التلميع والتخميل وحماية التغليف لطلبات التصدير.
- تغطي السلسلة خمسة أطوال عملية تتراوح من 150 مم إلى 380 مم، مما يساعد المشترين على مطابقة مواضع تأمين القوارب الصغيرة واليخوت والعائمة وخطوط الرصيف.
- يمكن مناقشة طرق إنتاج الصب أو التصنيع أو اللحام أو الألواح أو الأنابيب وفقًا للرسم وكمية الطلب ومتطلبات المظهر.
- يجب اختيار المربط مع المثبتات، ولوحة الدعم، وحالة الصفائح الفولاذية/الصفائحية للسطح، والوصول من أسفل السطح.
- بالنسبة لمشاريع التوريد الحساسة من حيث التكلفة، يمكن شراء نماذج مؤكدة مكافئة من خلال شركاء الأجهزة البحرية المؤهلين من الفولاذ المقاوم للصدأ، مع تأكيد نطاق صورة العينة والشهادة قبل الشحن.
السمات المخصصة
- اسم المنتج: مربط أنبوب بيضاوي من الفولاذ المقاوم للصدأ لليخوت → يستخدم كعنصر أجهزة على سطح القارب واليخت لتأمين خط الإرساء.
- سلسلة الطراز: SF30301 → خمسة أحجام متوفرة من 150 مم إلى 380 مم بناءً على البعد A.
- المواد: SUS304 / SUS304L / SUS316 / SUS316L → يجب تأكيد الدرجة النهائية وفقًا للتعرض البحري وميزانية المشروع.
- مرجع المادة الرئيسي: SS316 → مناسب للعديد من تطبيقات الأجهزة البحرية حيث تكون مقاومة التآكل أكثر أهمية من أقل تكلفة.
- الصنعة: صب سول السيليكا / ملفقة / ملحومة / لوحة / أنبوب → حدد وفقًا لرسم المنتج الفعلي وعملية المورد المؤكدة.
- تشطيب السطح: مصقول بالمرآة → مناسب لمظهر سطح اليخت وعرض المنتج النظيف.
- المعيار / الوثائق: قد تكون المستندات المتعلقة بـ CE / ISO متاحة وفقًا للمورد ونطاق الطلب → يجب تأكيد الشهادة الدقيقة قبل عرض الأسعار.
- تصنيف الحمل: سيتم تأكيده ← لا يتم توفير حمل العمل وقوة الكسر وطريقة الاختبار في البيانات الحالية.
- وضع التوريد: يتم توفيره كأجهزة بحرية من خلال شركاء التوريد المؤهلين عند الاقتضاء ← لا يتم وصفه كحاجز مصنف ذاتيًا للحمل ما لم يتم تأكيده.
كيف يعمل
يتم توجيه خط الإرساء أو الإرساء إلى المربط ← يتم لف الخط حول قرون المربط البيضاوية ← تعمل وصلة المربط على تأمين الحبل ← يتم نقل الحمل من خلال الهيكل المصنوع من الفولاذ المقاوم للصدأ، والمثبتات، ولوحة الدعم، والسطح الداعم أو هيكل الرصيف ← يتم فحص التثبيت قبل الخدمة
التطبيقات
اليخوت | قوارب ترفيهية | قوارب العمل الصغيرة | طوابق العطاء | أرصفة عائمة | أرصفة المارينا | تجهيز سطح القارب | تأمين خط الإرساء والرسو الخفيف | مشاريع استبدال أجهزة سطح السفينة
الشهادات والمزايا
يمكن مناقشة الوثائق المتعلقة بـ CE / ISO وإعلان المورد وشهادة المواد وسجل الفحص وشهادة المُصنع وفقًا لنطاق الطلب. بالنسبة لمشروعات السفن المصنفة، يجب تأكيد وثائق جمعية التصنيف قبل عرض الأسعار ولا يتم توفيرها بشكل افتراضي.
خيارات الشهادة التي سيتم تأكيدها: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صانعي.
الرسم والصور
التعليمات
س1: هل هذا المنتج هو نفسه سفينة أو حاجز رصيف بقوة 50 كيلو نيوتن إلى 2000 كيلو نيوتن؟
A1: لا. الجدول الفني المرفق مخصص للمربط الأنبوبي البيضاوي المصنوع من الفولاذ المقاوم للصدأ المستخدم في اليخوت والقوارب والطوافات والأرصفة. ولا ينبغي وصفه بأنه حاجز رسو ثقيل ما لم يتم توفير تصنيف الحمل والهيكل وتصميم التثبيت وشهادة الاختبار.
Q2: لماذا يتم اختيار SS316 بشكل شائع لمرابط اليخوت؟
A2: يُفضل SS316 عادةً لأجهزة السطح البحري المرئية لأنه يوفر مقاومة أفضل للتآكل بالكلوريد مقارنة بالفولاذ المقاوم للصدأ 304 القياسي. يجب أن يأخذ اختيار الدرجة النهائية في الاعتبار الميزانية ومستوى التعرض وجودة التلميع وظروف الصيانة.
س 3: ما هي المعلومات المطلوبة قبل الاقتباس؟
A3: يرجى تأكيد النموذج، والبعد، ودرجة المادة، والكمية، والتشطيب، ورسم ثقب التثبيت، ومتطلبات لوحة التثبيت والدعم، ومتطلبات الشهادة، ووجهة التسليم، وما إذا كان اختبار الحمل أو تأكيد العينة مطلوبًا.
