ISO 8146 مواد تزوير لوحة العينية البيضاوية رفع لوحة العين معدات رباط السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | ايزو 8146-1990 | الأحجام الاسمية: | 0.4-50ملم |
|---|---|---|---|
| يكتب: | النوع أ، النوع ب | الحمل المسموح به: | 4 إلى 500 كيلو نيوتن |
| مادة: | الفولاذ الطري، الفولاذ المقاوم للصدأ C-Mn تزوير الفولاذ | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ | ||
| إبراز: | SO 8146-1985 لوحة العين البيضاوية,لوحة العين البيضاوية,ISO 8146 معدات رسو السفن |
||
منتوج وصف

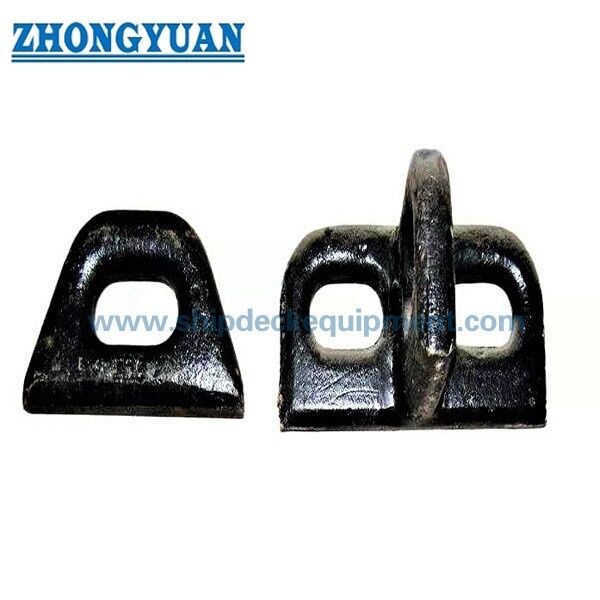

لوح العين البيضاوي لثبيت سطح السفينة
لمحة عامة عن المنتج
اللوحة العينية البيضاوية ISO 8146 هي لوحة عينية لحامية على متن السفينة تستخدم لتثبيت محطات الحبال والقضبان وكتل القضبان وترتيبات القيود وغيرها من اتصالات هيكل السفينة المعتمدة.عادة ما يتم تثبيته على سطح السفينة أو أسس هيكلية حيث اتجاه الحمل، حجم اللحام، تعزيز القاعدة، ونطاق التفتيش تحتاج إلى التحقق جنبا إلى جنب مع رسم الوعاء.
تم تحضير هذه الصفحة للصفحة العينية البيضاء المقلدة / الفولاذية الموردة وفقًا لبيانات ISO 8146 المقدمة من العميل. قائمة المعلومات المقدمة من النوع A والنوع B بأحجام اسمية من 0.من 4 إلى 50 و الأحمال المسموح بها من 4 إلى 500 كيلون. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes؛ يجب تأكيد سنة طبعة ISO الدقيقة قبل الإصدار النهائي.
مواصفات سريعة
- نوع المنتج: لوح العين البيضاوي / لوحة العين على سطح السفينة → تستخدم في نقاط تثبيت هيكل السفينة المعتمدة مثل محطات الحبال والقيود وكتل القوالب.
- المرجع القياسي: ISO 8146 → البيانات المقدمة تقول ISO 8146-1990 ؛ معلومات ISO عبر الإنترنت تظهر ISO 8146:1985، لذلك يجب تأكيد الطبعة القياسية للمشروع.
- نطاق النوع: يجب أن يتبع نوع A ونوع B → اختيار النوع رسم الوعاء وشكل التثبيت واتجاه الحمل.
- نطاق الحجم الاسمي: 0.4 إلى 50 → نطاق التسمية الذي يتوافق مع فئات الحمل المسموح بها من 4 كين إلى 500 كين.
- الحمل المسموح به: 4 إلى 500 كيلون → استخدم هذا المصطلح بعناية ولا تكتب هذا المصطلح على أنه SWL أو MBL أو حمل كسر أو حمل اختبار دون موافقة المشروع.
- بيانات التثبيت المقدمة: الحرارة من النوع أ s / g الحد الأدنى للقيم → يجب تأكيد تفاصيل الحرارة وتعزيز سطح السفينة المحيط بها من قبل حوض بناء السفن أو مكتب التصميم.
- خيارات المواد: الصلب الخفيف ، صلب التصنيع C-Mn ، الصلب المقاوم للصدأ ، أو المواد المحددة للمشروع → يجب تأكيد الدرجة النهائية ونطاق الشهادة قبل العرض.
- المعالجة السطحية: Sa 2.5 تنفجرة + طبقة واحدة من البرايمر محل الايبوكسي كمرجع → الطلاء النهائي، التصبغ، أو التشطيب الفولاذ المقاوم للصدأ يتبع متطلبات المشروع.
المعلمات التقنية الرئيسية
| الاسمية الحجم |
مسموح به الحمل kN |
أ | ب | ج | د | e | f | h | أنا | r1 | r2 | تركيب النوع A الحوائط s دقيقة |
تركيب من النوع A الحوائط g دقيقة |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد نوع الصفحة العينية البيضاوية حسب المعيار ISO 8146: النوع A أو النوع B وفقًا لرسم الوعاء وتنظيم التثبيت.
الخطوة 2: تأكيد الحجم الاسمي و فئة الحمل المسموح بها من 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50.
الخطوة الثالثة: تأكيد اتجاه الحمولة، جزء الاتصال، والتطبيق: محطة الحبل، القيود، كتلة البولية، نقطة القيود، نقطة تثبيت سطح السفينة، أو الموافقة على التعامل مع البضائع / الرجل استخدام العين.
الخطوة الرابعة: تأكيد سطح السفينة أو الأساس الهيكلي، طول اللحام، حجم اللحام، التعزيز المحلي، وما إذا كان المنتج يستخدم لبناء جديد أو استبدال.
الخطوة 5: تأكيد نوع المواد، ومتطلبات التزوير، ومعالجة السطح، ونظام الطلاء، والكمية، ونطاق الشهادة، ومتطلبات فئة التفتيش الشاهد.
الخطوة 6: قدم رسم التثبيت، أو حساب الحمل أو ملاحظة الموافقة إذا كانت متاحة، وجهة التسليم، والوقت المطلوب للتسليم، والصور المرجعية.
الهيكل
Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment
مزايا التصنيع واللحام والهندسة
- يقدم الشكل البيضاوي للعين نقطة اتصال محددة للقيود، وأطراف الحبال، وكتل القماش حيث يحدد رسم الوعاء أبعاد ISO 8146.
- يجب اختيار خيارات المواد الصلبة أو الصلبة وفقًا للعبء المسموح به ، ومتطلبات شهادة المواد ، وبيئة التآكل ، ونطاق فئة التفتيش.
- يجب أن تكون فتحة العين و نصف قطرها للاتصال مغطاة ومفتشة لتقليل التلامس المحلي الحاد الذي قد يؤدي إلى تلف الأصفاد أو الدبابيس أو نهاية الحبل أو الأدوات المرتبطة بها.
- يتم سرد أبعاد اللحام من النوع أ s و g في الجدول المرفق ، ولكن يجب تأكيد تفاصيل اللحام الفعلية وتعزيز سطح السفينة المحلي من قبل حوض بناء السفن أو مكتب التصميم.
- اتجاه الحمل أمر بالغ الأهمية لاستخدام العين. لا ينبغي استخدام المنتج خارج اتجاه السحب المعتمد، ومدى الزاوية، ودعم سطح السفينة، أو نطاق التفتيش.
- يجب فحص الأسطح المنتهية بحثًا عن الشقوق المرئية والتقشير بعد التصنيع والمعالجة والطحن وإعداد السطح.
- يتم الاحتفاظ بالحمل المسموح به منفصلًا عن الحمل المتدفق ، MBL ، حمل الكسر ، حمل الإثبات ، وحمل الاختبار لتجنب التفسير الهندسي غير الصحيح.
سمات مخصصة
- المعيار: ISO 8146 → تستخدم عندما يحدد حوض بناء السفن أو المالك أو الرسم البياني أبعاد العين البيضاوية ISO.
- النوع: النوع A / النوع B → اختر وفقا لشكل التثبيت ورسم الوعاء. يتم توفير قيم لحام النوع A في الجدول الحالي.
- الحجم الاسمي: 0.4 إلى 50 → يتم اختيارها حسب فئة الحمل المسموح بها ومساحة التثبيت.
- الحمل المسموح به: 4 إلى 500 كيلون → فئة الحمل من البيانات المقدمة ؛ ليس تلقائيًا SWL أو MBL أو حمولة دليل أو حمولة كسر.
- المواد: الفولاذ الخفيف / صناعة الصلب C-Mn / الفولاذ المقاوم للصدأ → يجب تأكيد درجة المواد النهائية ومتطلبات الشهادة قبل العرض.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي → الطلاء النهائي يتبع مواصفات طلاء الوعاء أو متطلبات العميل.
- تركيز التفتيش: فتح العين ، الجسم المزيف ، إعداد اللحام ، الشقوق / التقشيرات المرئية ، والتحكم الأبعاد → مهم لقبول حوض بناء السفن.
- متطلبات الشهادة: متوفرة حسب نطاق الطلب → يجب تأكيد فئة التفتيش ومستوى الشهادة قبل العرض.
كيف يعمل
Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds، يتم التحقق من قابلية تتبع المواد، والتغطية، والتفتيش وفقا لمتطلبات المشروع
التطبيقات
Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
السؤال 1: هل يمكن استخدام هذا الصندوق ISO 8146 للأعين البيضاء كصندوق لرفع العين؟
A1: لا ينبغي التعامل معها كلوحة عامة لرفع العين دون موافقة.تنص المعلومات على الإنترنت من ISO على أن الأظافر البيضاوية مخصصة لتثبيت سطح السفينة وكأظافر رجل على أظافر معالجة البضائع على متن السفينة لأغراض معالجة البضائعيجب أن يتبع استخدام الرفع الفعلي أو التعامل مع البضائع تصميم السفينة واتجاه الحمل وتفاصيل اللحام وتعزيز سطح السفينة ومتطلبات موافقة الفئة.
س2: هل الحمل المسموح به هو نفس الحمل المسموح به مثل SWL أو MBL أو حمل الكسر أو حمل الاختبار؟
ج2: لا. يستخدم الجدول المقدم الحمل المسموح به. لا ينبغي إعادة كتابته مثل SWL، MBL، حمل كسر، حمل دليل،أو حمولة الاختبار ما لم يتم تحديد علاقة الحمل بوضوح في رسم المشروع أو وثيقة الموافقة.
س3: ما هي المعلومات اللازمة قبل الاقتباس؟
A3: تأكيد طبعة ISO، النوع A أو النوع B، الحجم الاسمي، الحمل المسموح به، نوع المواد، معالجة السطح، الكمية، متطلبات الشهادة، رسم التثبيت، اتجاه الحمل.وجهة التسليم، والوقت المطلوب للتسليم.
